Управление генератором с телефона

GSM-модем для дистанцинного управления, запуска и контроля электрогенератора по SMS и GPRS. Полный контроль электрогенератора. Цена 5900руб.

Дистанционный запуск генератора

Все блоки автоматики для электогенераторов серии БУГ производства фирмы ООО «Независимые энергетические системы» имеют возможность подключения промышленного GSM-модема по интерфейсу RS485, чтобы обеспечить дистанционный запуск и контроль электрогенератора Пользователем.

Пользователь может дистанционно запускать, останавливать электрогенератор SMS-сообщениями , контролировать его статус, изменять режимы работы и параметры блока автоматики.

В случае изменения текущего режима работы блока автоматики, БУГ отправит соответствующюю SMS на русском языке: при пропадании основного ввода — SMS c текстом «Пропадание сети», «Запуск ГУ», «Работа ГУ»; при появлении основного ввода — «Появление сети», «Охлаждение ГУ», «Останов ГУ Moтo0029.21 TO007.17 Р001.56″ ; в случае, если электрогенератор сам остановился(закончилось топливо, низкий уровень масла, выбило автоматический выключатель) — «Авария: произвольный останов ГУ» и т.д. Всего около 20 разных сообщений.

В памяти блока автоматики может храниться до 6-и телефонных номеров Пользователя. Каждый телефонный номер имеет свой уровень доступа: информирование — на номер будут приходить все сообщения от блока автоматики, но запускать электрогенератор с этого номера нельзя , и управление — полный контроль над блоком автоматики. SMS сообщения с «чужих» номеров будут игнорироваться.

В местах неуверенного приема GSM-сигнала существует возможность применения более мощной антенны, либо установки GSM-модема на мачту либо верхние этажи здания. Максимальная длина кабеля между блоком автоматики и GSM-модемом — 500метров.

Примеры некоторых SMS-команд

Запуск электрогенератора Пользователем по SMS на время 1 час 15 минут

Start 1.15
Команда на запуск ГУ
с номера +7xxxxxxxxxx
на время: 01час 15мин

Остановка электрогенератора Пользователем по SMS

Stop
Команда на останов ГУ
с номера +7xxxxxxxxxx
Останов ГУ Moтo0029.21 TO007.17 Р001.56

Проверка статуса системы, считывание телеметрической информации(режим работы, напряжение по фазам, напряжение ГУ, моточасы, время до ТО, напряжение АкБ ГУ)

Status
Работа ГУ Р03:14 A:223 B:220 C:000
GU:241 Moтo0029.21 TO007.17 E13.4

Изменение количества попыток запуска(параметр 13) электрогенератора до семи по SMS

Par13 7
Значение параметра P13 = 7

Изменение времени прогрева электрогенератора(параметр 49) до 2мин(120сек) по SMS

Par49 120
Значение параметра P49 = 120

Личный кабинет пользователя

Помимо SMS-сообщений блок АВР электрогенератора отправляет телеметрические данные о своем состоянии, состоянии вводной сети, электрогенератора на выделенный сервер в сети Интернет. Пользователю выделяется логин и пароль для входа в «Личный кабинет» на сервере. Там он может посмотреть текущий режим работы блока, напряжения по фазам, напряжение аккумуляторной батареи, моточасы, время до ТО и т.д. Помимо этого на сервере ведется статистика работы блока автоматики и электрогенератора со сроком хранения данных до двух лет.

Данный сервис предоставляется бесплатно для всех клиентов, приобретающих GSM-модем для блоков автоматики серии БУГ.

Вы можете ознакомиться с функционалом сервиса войдя в демо-режиме в личный кабинет.

Более подробно о функционале GSM-модема вы можете ознакомиться в Инструкции по эксплуатации блоков автоматики серии БУГ.

Управление генератором с телефона

GSM-модуль предназначен для оперативного контроля и управления автозапуском.

Основные функции GSM-модуля:

  • Контроль за состоянием внешней сети.
  • Контроль за подключением потребителей к источнику напряжения.
  • Дистанционное включение и отключение системы автозапуска с помощью SMS-запроса.
  • Дистанционное управление пуском генератора.
  • Контроль за состоянием встроенного реле.
  • Контроль за температурой (датчик внутри GSM-модуля).
  • Контроль за балансом SIM-карты.

С помощью GSM-модуля, используя силовую часть автозапуска, можно включать и отключать потребителей от внешней сети. (Например, электроотопление в загородном доме с контролем температуры посредством SMS).

GSM-модуль оповещает администраторов системы SMS сообщением, состоящим из 4-х информационных полей, следующего вида:

Сеть подключена;
Реле выкл.;
Темп. 27С;
Баланс: 51р.

SMS сообщение отправляется автоматически на телефон 1 администратора каждый раз при изменении режима питания потребителей (1 информационное поле). Если это изменение произошло на время менее 10 сек, SMS сообщение отправляться не будет.

1 информационное поле «Сеть подключена».

GSM-модуль контролирует сигналы наличия напряжения во входной сети и у потребителей, и в зависимости от наличия напряжения формирует информационное поле следующего вида:

Напряжение в сети Напряжение у потребителей Информационное поле
Нет Нет «Потребители обесточены»
Нет Да «Потребители подключены к генератору»
Да Нет «Сеть подключена»
Да Да «Потребители подключены к сети»

2 информационное поле «Реле выкл».

Информационное поле, показывающее состояние реле, встроенного в GSM-модуль. Для включения реле необходимо с телефона 1 или 2 администратора отправить SMS с текстом «1».

Для выключения реле — SMS с текстом «0». Красный светодиод отображает состояние реле. То есть не горит когда реле выключено и горит когда включено.

3 информационное поле «Темп. 27С».

Температура, встроенного в GSM-модуль термодатчика.

4 информационное поле «Баланс: 51р.».

Баланс СИМ-карты GSM-модуля.

Администраторы могут запросить у GSM-модуля состояние системы. Для этого нужно отправить пустую СМС с номера 1 или 2 администратора или просто сделать дозвон (модуль автоматом разорвёт соединение — т. е. будет занято). GSM-модуль, приняв пустую SMS/входящий дозвон, опросит состояние своих входов, запросит баланс, состояние реле и считает температуру и пришлёт SMS на номер администратора, который делал запрос.

Подключайте GSM-модуль при обесточенной системе.

Установка GSM-модуля.

Выходы и входы GSM-модуля показаны на рисунке:

Версия до 2020 года:

GSM-модуль необходимо размещать вне металлических конструкций. Если Вас интересует контроль за температурой в определенном помещении, то модуль можно разместить в нем (проверьте наличие в помещении достаточного уровня сети сотового оператора!) Модуль соединяется с автозапуском 5-ю проводами. Провода могут быть любые (модуль потребляет около 500 мА).

Настройка GSM-модуля.

Необходимо приобрести SIM-карту сотового оператора и выбрать тариф. Так как общение с модулем происходит только посредством SMS сообщений, тариф выбирайте по их минимальной стоимости и отсутствию абонентской платы.

Во избежание неоправданных затрат, необходимо с помощью меню телефона отключить информационные службы и рекламные каналы. Если возникли сложности с отключением рекламных или информационных каналов – обратитесь в абонентскую службу сотовой компании. По Вашей просьбе оператор, как правило, может проделать это дистанционно.

Вставьте SIM-карту в телефон и ПОЛНОСТЬЮ ОЧИСТИТЕ телефонную книгу SIM-карты. Далее Вам необходимо заполнить телефонную книгу следующим образом (это лучше делать на телефоне, который показывает номера ячеек сим-карты, т. к. крайне важен именно такой порядок заполнения ячеек):

В 1-ю ячейку SIM-карты необходимо ввести номер телефона 1 администратора. В поле «Имя» вводим слово «Админ 1» (или любое другое слово). В поле «Номер» вводим номер телефона администратора в формате: 89991234567 или +79991234567 (значения не имеет).

Во 2-ю ячейку SIM-карты необходимо ввести номер телефона 2 администратора. В поле «Имя» вводим слово «Админ 2» (или любое другое слово). В поле «Номер» вводим номер телефона администратора в формате: 89991234567 или +79991234567 (значения не имеет). Если планируется работа с одним администратором, то в эту ячейку необходимо ввести номер 1 администратора.

В 3-ю ячейку SIM-карты необходимо ввести команду запроса баланса сотового оператора. В поле «Имя» вводим слово «Баланс» (или любое другое слово). В поле «Номер» вводим команду запроса баланса (обычно это *100# или *102#).

Далее вытаскиваем SIM-карту из телефона и вставляем в GSM-модуль.

Для установки SIM-карты необходимо сдвинуть держатель, как показано на рисунке, до щелчка. SIM-карта вставляется в верхнюю крышку держателя:

Включаем питание системы.

При подаче питания загораются оба светодиода на 1 сек., затем гаснут на 1 сек. и зажигается красный светодиод в пол накала. Через некоторое время красный светодиод загорается в полный накал.

Далее красный гаснет и зажигается в пол накала зелёный (как правило на очень короткое время что можно не заметить), затем светодиоды вместе мигнут 2 или 3 раза. 2 раза в случае если указаны только номера администраторов а номер баланса не указан, 3 раза — если все три ячейки прописаны и прошло успешное их чтение. Далее контроллер сохраняет текущее состояние системы. Реле выключено (всегда после подачи питания). Рабочий режим — красный потушен, зелёный мигает. Если зелёный мигает равномерно — сеть не найдена. Если редко кратковременная вспышка — то сеть найдена и может происходить обмен по сети GSM.

Использование GSM-модуля для дистанционного управления пуском генератора.

GSM-модуль можно использовать для дистанционного пуска генератора. Режим «Управляемый пуск» активируется в настройках системы. Позволяет в отсутствие внешней сети пускать генератор с подключением нагрузки и останавливать при необходимости.

Использование GSM-модуля для дистанционного управления нагрузкой.

GSM-модуль можно использовать для дистанционного управления включением нагрузки. Т. к. силовая часть в автозапуске уже есть, то используя режим «Управление нагрузкой», можно организовать вкл/выкл нагрузки при наличии внешней сети. Это удобно использовать, например, для дистанционного управления электроотоплением на даче в зимний период, что позволит Вам приезжать в любое время в уже прогретый дом. С помощью термометра можно контролировать процесс нагрева.

Если Вы планируете использовать этот режим, необходимо переключить вход БП, подзаряжающего аккумулятор генератора с потребителей на входную сеть! Также необходимо проверить нормальную работу встроенной в генератор системы подзарядки аккумулятора, т. к. в отсутствии сети, подзарядка аккумулятора будет происходить только от встроенной системы.

Использование GSM-модуля для дистанционного отключения системы.

GSM-модуль можно использовать для дистанционного отключения/включения системы. Режим «Управляемое включение» активируется в настройках. Позволяет корректно выключать систему и снова включать при необходимости.

Подключение GSM-модуля к автозапуску изображено на схеме:

Версия до 2020 года:

Если Вы хотите приобрести GSM-модуль: ЦЕНЫ и условия покупки

Android для радиоинженера (и не только)

С того самого момента, когда я приобрел свой первый смартфон, работающий под ОС Android, я искал приложения под эту ОС, которые бы помогли мне делать несложные рабочие расчеты «на ладошке». Об одном из таких приложений и пойдет речь.

Вычислительная мощь современных смартфонов просто поражает. И мне очень хотелось применить эти вычислительные ресурсы для выполнения рабочих расчетов. Пусть несложных, но обязательно полезных и нужных.

Долгое время я бороздил просторы Google Play и других ресурсов в поисках инструмента, который бы удовлетворил мои запросы. И в какой-то момент времени поиски завершились успехом — я нашел RF & Microwave Toolbox. Нужно отметить, что создателем этого замечательного приложения является разработчик СВЧ устройств («rf and microwave circuit design») поэтому в приложении реализованы действительно полезные и востребованные функции. Сам разработчик говорит о своем приложении следующее:

«This is the best and most advanced High frequency electronics toolbox for Microwave designers, RF professionals, EMC technicians, radio-amateur, students, astronomer and electronic hobbyists.»

Т.е. аудитория достаточно широкая и это не только радиоинженеры, но и радиолюбители, технические специалисты в области ЭМС, студенты, астрономы и те люди, для которых радиоэлектроника — это хобби.

Читайте также  Что происходит а генераторах электростанций

Интерфейс приложения выглядит достаточно лаконично, представляя собой плитку, каждый «кирпичик» которой ведет к отдельному «калькулятору» (вычислению или инструменту — «tool»). На экране моего смартфона умещается три странички с набором «калькуляторов»:


страница 1


страница 2


страница 3

На каждой страничке около 30 различных инструментов, на трех — почти 90! Поэтому я не буду рассказывать о каждом инструменте отдельно, а расскажу только о тех, которыми сам часто пользуюсь. Остальные вы сможете изучить сами.

Давайте посмотрим, что же тут есть…

1. Mismatch Error Limits — разброс, связанный с ошибкой рассогласования.

Вводится КСВН источника и нагрузки в указанном сечении и рассчитываются максимальный и минимальный КСВН в линии, а также ряд сопутствующих характеристик (возвратные потери, амплитудная и фазовая ошибки).

2. Reflectometer — рефлектометр (на иконке VSWR).

Поле ввода можно выбрать в левой колонке. В примере на картинке выбрано поле VSWR (=2) и проведен расчет:

  • Return Loss — возвратных потерь (модуль S11 в dB);
  • Mismatch loss — потерь на рассогласование (видно, что только из-за рассогласования потери составляют 0,5 dB);
  • Reflected Power — отраженная мощность (видно, что при КСВН=2 в «обратку» отражается более 10% полезной мощности).

Ниже приведены значения коэффициента отражения (Г — модуль и фаза, действительная и мнимая часть), нагрузки и проводимости.

3. Power and Voltage Converter — пересчет из единиц мощности в единицы напряжения и тока, а также обратно.

На представленном изображении выполнен пересчет из логарифмических единиц мощности (dBm). Нужно помнить, что по умолчанию расчет делается для сопротивления 50 Ом.

4. Wavelength — расчет длины волны.

Выполняется для заданных частоты и параметров среды (определяется значением относительной диэлектрической константы εr). На выходе — длина волны и ее доли (1/2, 1/4, 1/8, 1/10), скорость распространения ЭМВ в среде (v) и длительность периода колебаний (τ).

Забыл сказать, что у каждого расчета есть своя справка (знак вопроса в правом верхнем углу экрана), где можно посмотреть по каким формулам выполнен расчет, как правильно пользоваться «калькулятором».

При необходимости, можно сохранить сделанный расчет как шаблон, чтобы потом можно было быстро к нему вернуться.

Не иначе, этот расчет появился для тех, кто занимается разработкой планарных антенных решеток для абонентских терминалов сетей 5G :) Хотя… прямоугольная патч-антенна находит применение во многих антенных решениях — от систем связи и передачи данных различных диапазонов частот до автомобильных радаров (24 и 77 ГГц). Как в одиночном виде, так и в виде массивов (решеток).
Помимо расчета патч-антенны есть еще справочник по наиболее популярным материалам для печатных плат ( в т.ч. Rogers).

Это очень удобно, т.к. не надо запоминать эти данные или искать их где-то. Просто ткнул в список и выбрал наиболее подходящий материал.

Конечно, диаграмму направленности (ДН) этот tool не считает. Но если вам интересно, какая ДН у такой антенны, можете посмотреть, например, вот тут.

6. IP3 — расчет «точки пересечения 3-го порядка» (или определение уровня интермодуляционных искажений 3-го порядка).

Честно скажу, что тут я все время путаюсь, т.к. практическое значение величины IP3 от меня все время ускользает. Мне проще оперировать именно уровнем интермодуляционных искажений 3-го порядка (IMD 3). Но в зарубежной технической литературе, как правило, приводят именно IP3. И поэтому такой инструмент для меня — просто находка, т.к. на «ладошке», не отходя так сказать от кассы, можно сразу прикинуть уровень IMD 3-го порядка на выходе активной (нелинейной) схемы. Для ВЧ-тракта это важный показатель, который обговаривается в техническом задании (ТЗ).

7. Radar Cross Section (RCS) — эффективная поверхность (или площадь) рассеяния (ЭПР).

На картинке выше показан пример расчета ЭПР для тэтраэдрального отражательного уголка с длиной стороны L. Подобные уголки используются для тестирования прототипов радарных установок, когда необходима тестовая «цель» с заданной величиной ЭПР. И насколько я понимаю, автор и создатель RF and Microwave ToolBox тоже столкнулся с этой задачей :)
Помимо тэтраэдра есть и другие конфигурации уголков, а еще есть сфера, цилиндр и плоский отражатель (flat plate).

8. Microstrip Line — расчет волнового сопротивления (импеданса) микрополосковой линии (несимметричной полосковой линии).

Это задача, с которой сталкиваются все, кто занимается разработкой устройств, выполняющихся по технологии печатных плат. Не только в диапазоне ВЧ или СВЧ, но и на более низких частотах. Есть два режима расчета — синтез и анализ. Т.е. можно задать необходимый импеданс и данные подложки, чтобы получить геометрию требуемой линии. А можно проанализировать имеющуюся геометрию линии и получить значение импеданса для этой линии.

Тут тоже есть встроенный справочник наиболее популярных материалов для печатных плат (ПП)

А еще есть справочник основных проводников: медь, золото и серебро, т.е. тех материалов, которые широко применяются при изготовлении ПП.

9. Skin Depth — Скин-эффект (точнее, глубина скин-эффекта).

Идея проста — чем выше частота, тем ближе к поверхности проводника токи. А чтобы понять, на какую глубину проникают ВЧ токи, и создан этот калькулятор.

10. Couplers and Transformers — это целый раздел, посвященный ответвителям, делителям и трансформаторам (преобразователям), в т.ч. и балунам (balun).

По этому разделу можно написать целый цикл книг и статей с пояснениями и расчетами :) Поэтому приведу только пару примеров.

Такая схема делителя широко применяется во многих приложениях и является очень популярной.

Это уже не просто делитель, а направленный ответвитель на связанных микрополосковых линиях (длина связанных линий около 1/4 длины волны). Т.е. ответвляет некоторую часть сигнала, проходящего по линии передачи в определенном направлении. Может применяться, например, для детектирования наличия сигнала и определения его уровня. Устройство, вроде бы, простое, но существует такое количество модификаций и применений, что можно целую книгу написать.

На этом я закончу рассказ о разделе Couplers and Transformers. Если будет интересно, проведите свое собственно расследование.

11. TRL CalKit (Calibration Kit) — расчет калибровочных мер для стандарта TRL.
Расчет может проводится для микрополосковых линий (microstrip line), полосковых линий (stripline), копланарного волновода (CPW) и копланарного волновода с «земляным полигоном» (GCPW).

Вещь это достаточно специфическая, но необходимая для всех, кто занимается разработкой планарных СВЧ устройств (или устройств, монтируемых, на печатную плату в СВЧ тракт) с последующей их характеризацией с помощью векторного анализатора цепей (ВАЦ).
Если интересно, то вот немного информации по TRL калибровке.

12. Power (dBm) add calculator — калькулятор, который позволяет рассчитывать результирующую мощность нескольких сигналов (до четырех) с учетом фаз.

Удобство в том, что можно складывать уровни, выраженные в dBm. Т.е. не нужно заниматься переводом из логарифмических единиц в линейные и обратно. Опять же, удобно, когда можно учесть влияние фазы на результирующее значение уровня сигнала.

13. PI and TI Attenuators — расчет «П» и «Т»-секций аттенюаторов.

«П» и «Т»-секции аттенюаторов используются как для проектирования фиксированных аттенюаторов, так и перестраиваемых. Могут использоваться по отдельности или в составе достаточно сложных схем (например, в цифровых перестраиваемых аттенюаторах или системах АРУ).

И это только небольшая часть тех инструментов, которые присутствуют в RF and Microwave Toolbox.

Отмечу, что этим приложением я пользуюсь уже несколько лет. И все эти годы приложение развивается, в нем появляются новые функции и возможности.
Помимо полной версии RF & Microwave Toolbox, которая является платной, существует еще версия RF & Microwave Toolbox Lite — ознакомительная версия с небольшим набором функций. Возможно, кому-то хватит «легкого» функционала. Если же нужен только какой-то один инструмент, а не весь toolbox, то можно выбрать из большого набора утилит, большинство из которых является бесплатными.

P.S. Уважаемые хабравчане, спасибо вам за внимание!

Буду благодарен вам за комментарии к посту и ссылки на аналогичные инструменты, которыми вы пользуетесь. Если обозначенная тема вам интересна, поставьте галочку в опросе или оставьте комментарий к публикации. Обратная связь позволит мне понять стоит ли писать о других инструментах.

Управление генератором с телефона

Универсальный генератор с Bluetooth из готовых модулей

Автор: El-Eng
Опубликовано 21.09.2018
Создано при помощи КотоРед.
Участник Конкурса «Поздравь Кота по-человечески 2018!»

Спешу присоединиться к многочисленным поздравлениям Кота с очередным знаменательным Днем Рождения и преподнести в подарок статью с описанием устройства, специально разработанного для участия в Конкурсе.

Доступность и невысокая цена различных готовых модулей позволяет радиолюбителям заметно упростить решение задачи конструирования интересующих их устройств. В этой статье описывается разработанный из готовых модулей генератор сигналов различной формы (синус, треугольник, меандр и периодические импульсы с регулируемой скважностью), c батарейным питанием и управлением по беспроводному интерфейсу Bluetooth. Кроме того, в генераторе имеется возможность управления и питания по шине USB.

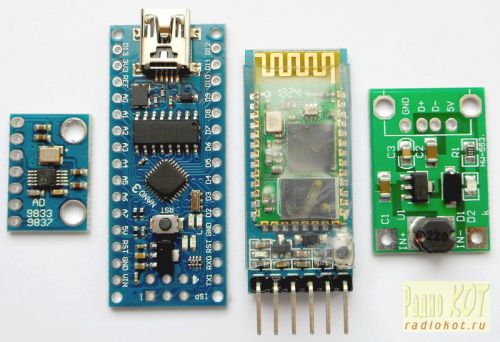

В качестве основных узлов генератора были использованы недорогие модули, достаточно широко представленные на всемирном торговом Интернет-ресурсе. Фото использованных модулей дано на Рис.1. Это модуль AD9833, обеспечивающий формирование сигналов синуса, треугольника и меандра, модуль Arduino Nano 3 (версия ATMega168), обеспечивающий управление и формирование импульсного сигнала, модуль Bluetooth HC-05, обеспечивающий беспроводную связь, и модуль повышающего преобразователя, обеспечивающий напряжение питания 5В от двух щелочных батарей размера АА.

Принципиальная схема генератора дана на Рис.2. Модули использованы в типовом включении, поэтому я остановлюсь лишь на особенностях схемы.
Не совсем обычное включение переключателя питания SA1 связано с тем, что он, одновременно с включением питания, сообщает микроконтроллеру об используемом источнике питания и, соответственно, канале управления. Здесь следует отметить, что при включенной батарее, она будет использоваться для питания и при подключении генератора к шине USB, соответственно, для связи микроконтроллер выберет канал Bluetooth. Эту особенность можно использовать для питания генератора от внешнего 5В адаптера, подключив его к разъему USB. Для этого нужно вынуть батареи и перевести переключатель SA1 в верхнее по схеме положение. Кроме того, возможно питание генератора от адаптера 6-9В, подключенного к разъему X1, в этом случае используется стабилизатор на плате Arduino Nano (примечание: этот режим не проверялся).
Все модули, кроме HC-05, монтируются на плату при помощи пайки, для модуля HC-05 установлен разъем X2. Это дает возможность, при необходимости, не подключать модуль HC-05 при работе от шины USB.
К сожалению, микросхема AD9833 не имеет средств регулировки выходного напряжения, однако токовый выход ЦАП этой микросхемы позволяет в некоторых пределах осуществить такую регулировку путем подключения к выходу дополнительных нагрузочных резисторов. Для этой цели использованы два сдвоенных логических буфера с открытым стоком DD1-DD2. Вместе с резисторами R13-R15 они обеспечивают получение 16 уровней выходного напряжения с размахом 120-650мВ.
Другой особенностью микросхемы AD9833 является то, что размах напряжения меандра равен напряжению питания. Для регулировки этого напряжения предусмотрен отдельный ЦАП (R5-R12) с буферным повторителем на транзисторах VT1-VT3, управляющий напряжением питания микросхемы DD3. Аналоговые ключи D1 и D2 обеспечивают необходимую коммутацию сигналов так, чтобы каждый из них был доступен на едином разъеме X3. Кроме сигналов с выхода модуля микросхемы AD9833, эти ключи дают возможность подать на выход (с регулировкой амплитуды) сигнал ШИМ с выхода таймера микроконтроллера, обеспечивая, таким образом, формирование импульсного сигнала.
В схеме предусмотрена возможность измерения уровня выходных сигналов, для этого они подключены к аналоговым входам A6-A7 платы Arduino Nano (импульсы и меандр подключены через делитель R20-R21).
В дополнение, в генераторе обеспечен выход строба X4, который предназначен для синхронизации запуска развертки осциллографа при работе в режиме генератора качающейся частоты.

Читайте также  Уравнение эдс генераторов постоянного тока

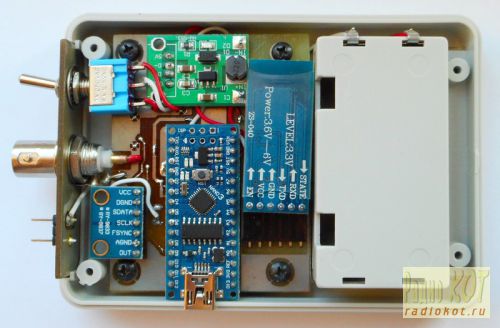

Внешний вид генератора со снятой верхней крышкой показан на Рис.3. Печатная плата разработана для установки в стандартный корпус G909G фирмы Gainta. Этот корпус удобен тем, что в нем уже имеется отсек для батареек. Корпус требует минимальной доработки, которая сводится к проделке сбоку отверстия под разъем mini-USB. Пластиковая передняя панель, входящая в состав корпуса, заменена на панель из фольгированного текстолита, в которой вырезаны отверстия под разъем и тумблер и выгравирована контактная площадка для штыревого разъема строба. Рисунок печатной платы и все необходимые данные для повторения находятся в Приложении 1.

Для управления генератором от компьютера была разработана программа TorUNI, обеспечивающая функционирование генератора во всех возможных режимах. Управление работой генератора производится через последовательный порт, которым, может быть как USB, так и Bluetooth COM порт при наличии в компьютере Bluetooth адаптера. В процессе работы программа не изменяет реестр Windows и не требует для своей работы каких-либо дополнительных файлов или библиотек. Программа работоспособна и при отсутствии генератора. В этом случае она переходит в демонстрационный режим.

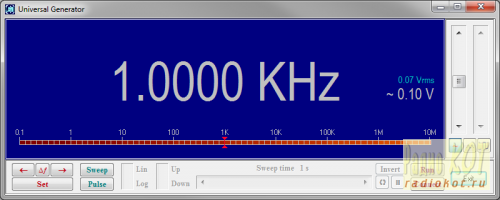

На Рис.4. приведено окно программы в режиме генератора фиксированной частоты. Необходимое значение генерируемой частоты можно установить несколькими способами: щелчком левой кнопки мыши, установив ее указатель на нужный участок псевдологарифмической шкалы, передвинув мышью красный курсор в нужную позицию, и используя кнопки в левом нижнем углу. Последний способ обеспечивает наиболее точную установку требуемой частоты. С правой стороны расположены регулятор амплитуды выходного сигнала, переключатель делителя частоты прямоугольного напряжения, а также кнопки выбора формы выходного сигнала. Значение напряжения, отображаемое на экране, соответствует для синусоидального сигнала амплитудному и среднеквадратическому значениям, размаху для треугольного сигнала и амплитуде для меандра и импульсного сигнала. Отображаются реальные значения, измеренные при отключенном выходе.
Связь программы с генератором осуществляется при помощи кнопки [Connect]. После выбора необходимого последовательного порта, программа пытается связаться с генератором (в этот момент кнопки [Connect] и [Run] становятся недоступными), и, в случае успеха, переходит в рабочий режим. Для запуска генератора необходимо нажать кнопку [Run].

Окно управляющей программы в режиме ГКЧ показано на Рис.5. Диапазон изменения частоты задается на логарифмической шкале двумя дополнительными курсорами цвета морской волны, которые можно передвигать с помощью мыши. Кроме того, этот диапазон может быть задан при помощи кнопок [Start] и [Stop]. Закон изменения частоты может быть выбран как линейным, так и логарифмическим; изменение частоты может быть от меньшей к большей, от большей к меньшей и попеременно. Время развертки может быть установлено от 1 до 100 секунд. Имеется возможность сброса текущего цикла развертки и временной остановки (паузы).
Курсор желтого цвета управляет сигналом стробирования. Этот сигнал предназначен для синхронизации запуска развертки осциллографа и точного определения позиции генерируемой частоты на его экране.
Рассмотрим алгоритм формирования сигнала стробирования в случае, когда развертка происходит от минимальной частоты к максимальной. В этом случае, перед началом развертки, сигнал стробирования имеет низкий уровень. Этот уровень становится высоким одновременно с началом развертки и сохраняется до момента, когда текущая частота становится равной или большей, чем частота, установленная желтым курсором. С этого момента и до конца развертки уровень опять становится низким. Таким образом, при синхронизации развертки осциллографа от положительного фронта сигнала стробирования, его отрицательный фронт укажет позицию частоты, установленной желтым курсором.
Запуск генератора, как и в предыдущем случае, осуществляется при помощи кнопки [Run].

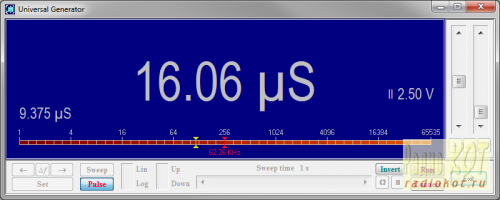

На Рис.6. показано окно программы в режиме генератора импульсов. В качестве генератора импульсов используется 16-разрядный таймер микроконтроллера платы Arduino Nano. Значения на шкале соответствуют числам, записываемым в регистры таймера. Красный курсор определяет период импульсов, а желтый – длительность. При помощи переключателя делителя частоты можно выбрать один из доступных коэффициентов деления тактовой частоты таймера. Кнопка [Invert] позволяет инвертировать выходные импульсы.

Программа TorUNI.exe и скетч (исходный текст) TorUNI.ino находятся в Приложении 2.

Наличие Bluetooth канала управления генератором дает возможность использовать в качестве управляющего устройства не только компьютер, но и планшет или смартфон. К сожалению, отсутствие опыта в написании программ под Андроид и нехватка времени не позволили реализовать эту возможность.

В рамках конкурсной статьи невозможно описать все особенности конструкции и программного обеспечения, поэтому, после окончания конкурса, прошу всех, заинтересовавшихся устройством, обращаться с вопросами и замечаниями в форум.

Управление генератором с телефона

  • Дизельные Электростанции в Кожухе
  • Для постоянной работы в полевых условиях
  • Всегда в наличии на складе
  • Газовые генераторы Generac (США) для коттеджей
  • Сервисное и Техническое Обслуживание Дизельных Электростанций

Продукция

  • Сервисное и Техническое Обслуживание
    • Монтаж и Пусконаладка Дизельных Электростанций и Автоматики
    • Техническое Обслуживание Дизельных Электростанций
    • Обслуживание Систем Автоматики АВР, ВРУ, ГРЩ
    • Тепловизионное обследование Энергоаудит
    • Фильтры для Дизельных электростанций
    • Фильтры для грузовой авто техники
  • Электростанции/Генераторы
    • Блок Автоматики (АВР) для электростанции
    • Цифровые бензогенераторы от 700Вт до 6кВт
    • Бензогенераторы открытые от 2,2кВт до 9,5кВт
    • Дизельные генераторы открытые от 2кВт до 15кВт
    • Дизельные генераторы в кожухе от 3,2кВт до 36кВт
    • Дизильные генераторы низкооборотистые от 9,5кВт до 68кВт
    • Электростанции SDMO (Франция)
    • Электростанции GESAN (Испания)
    • Электростанции Pramac (Италия)
  • Промышленные Дизельные электростанции
    • Промышленные дизельные электростанции АД от 8,5кВт до 500кВт
    • Электростанции в контейнере «Север»
    • Электростанции Cummins (США) от 6кВт до 2200кВт
    • Топливные баки для дизельного топлива (для солярки)
  • Параллельное Включение Дизельных Электростанций
    • Параллель двух и более Дизельных Электростанций
    • Параллель Дизельной Электростанции с Основной Сетью
  • Газовые электростанции GENERAC (США) от 8 до 300кВт
    • GENERAC от 8 до 20 kBT
    • GENERAC от 22 до 48 кВт
    • GENERAC от 60 до 150 кВт
    • GENERAC от 175 до 300 кВт
    • Аксесуары для электростанций
    • Варианты размещения газовых электростанций GENERAC
  • Газовые генераторы REG от 2 до 15кВт
  • Аренда электростанции
  • Система выхлопа генератора, гофра выхлопная
  • Отвод горячего воздуха дизель генератора
  • GSM мониторинг электростанций
  • Сетевые накопители энергии
  • Источники бесперебойного питания
    • ИБП для отопительных Газовых Котлов
    • ИБП серии ДПК (On Line) от 1кВА до 40кВА
    • ИБП серии ДПТ (On Line) от 10кВА до 200кВА
    • Примеры конфигураций
    • Сопряжение Электростанции с Источником бесперебойного питания
  • Стабилизаторы напряжения
    • Однофазные стабилизаторы напряжения
    • Трехфазные стабилизаторы напряжения
    • Стабилизаторы «ССК»
    • Стабилизаторы «Штиль»
    • Стабилизаторы «Solby»
    • Стабилизаторы «РЕСАНТА»
    • Стабилизаторы «ПРОТОН»
    • Стабилизаторы ЗОРД 600 — 12000
    • Стабилизаторы напряжения для дома, бытовые, для коттеджа, дачи
    • Стабилизаторы «Ortea»
    • Стабилизаторы «Lider»
    • Стабилизаторы ГК»Полигон»
  • Двигатели общего назначения
    • Бензиновые одноцилиндровые
    • Дизельные одно- и двухцилиндровые
  • Мотопомпы
    • Мотопомпы бензиновые
    • Мотопомпы дизельные
  • Сварочные Аппараты
    • Сварочные инверторы
    • Сварочные полуавтоматы
    • Трансформаторные сварочные аппараты
    • Аргоно-дуговая сварка
    • Сварочные генераторы
  • Компенсация Реактивной Мощности КРМ
    • Измерительные приборы, устройства защиты и управления
      • Анализ характеристик электросети
      • Устройства плавного пуска электродвигателя
      • Преобразователи частоты
      • Трансформаторы тока, токовые клещи
      • Контроллеры управления дизельными и бензиновыми электростанциями
      • Автоматические Зарядные устройства для аккумуляторов
  • Оборудование для медицинских помещений
  • Полезно знать
    • Краткий обзор типов стабилизаторов
    • Как выбирать стабилизатор
    • Как выбирать электростанцию, бензогенератор, ДГУ
    • Подбор Автоматики (АВР) для электростанции 380В/220В
    • Сопряжение Электростанции с Источником бесперебойного питания
    • Синхронные и асинхронные генераторы
    • График профессиональной обкатки одноцилиндрового двигателя электростанции
    • Краткое описание производителей Электростанции, бензогенераторов, ДГУ
    • Сравнение эвропейских и китайских электростанций
    • Синус после генераторов
  • Техническая информация
    • Инструкции по эксплуатации
    • Сборочный чертеж (Взрыв-схемы)
    • Каталоги продукции
    • Технические неисправности и способы их устранения
  • Главная
  • Фотогалерея
  • Реализованные проекты
  • Наши Партнеры
  • Контакты
  • Видео
GSM-мониторинг и GSM-модуль для дизельных электростанций и бензогенераторов

При эксплуатации дизельных и бензиновых электростанций на удаленных объектах, или при длительном отсутствии контроля состояния электростанции возникает потребность о дистанционном и своевременном получении информации о состоянии оборудования.

Модуль оповещения GSM является портативным универсальным устройством, которое встраивается в оборудование и позволяет получать информацию об оборудовании и управлять им через распространенные повсеместно GSM-сети любых сотовых операторов.

Внешний GSM модуль позволяет контролировать состояние электростанции, наличие питания основной сети, пропадание основной сети, запуск электростанции, отказ в запуске электростанции, колличество топлива в баке ДГУ, аварийные сигналы давления масла или превышения температуры двигателя и непосредственно управлять оборудованием через смс-сообщения. При любом событии GSM-модуль отправляет сообщение на указанные номера, прошитые в памяти устройства с информации о произошедшем событии.

Так-же, GSM-модуль позволяет управлять дополнительным оборудованием и в некоторых случаях есть возможность управления электростанцией с сотового телефона путем отправления смс-команды.

Как обеспечить автоматический запуск генератора при отключении электричества

Отправим материал на почту

  • ABP для генератора
  • Про ABP в деталях
  • Виды ABP
  • Устройство ABP
  • Описание возможных методов подключения ABP
  • Можно ли подключать сварку при работе ABP
  • Заключение

Когда в доме пропадает свет, люди ведут себя по-разному, так как для кого-то это просто невозможность посмотреть телевизор, а для кого-то блокировка деятельности, особенно, если у человека есть какая-то мастерская, оборудованная электроприборами. Понятно, что во втором случае автоматическое включение генератора при отключении электричества будет насущной потребностью. И в этой статье речь пойдет именно об автоматическом, а не ручном запуске резерва.

ABP для генератора

Аббревиатура ABP, с которой вам придется сталкиваться, если вы хотите наладить автоматический запуск генератора, расшифровывается как автоматическое включение (ввод) резерва. Необходимо ли подобное устройство для дома – решать, конечно, придется вам, но если в хозяйстве имеется мастерская, оборудованная электроприборами, и она приносит доход, то, скорее всего, решение будет положительным.

Современные ABP, обеспечивающие бесперебойную подачу электроэнергии при помощи дизельного, газового или карбюраторного устройства, абсолютно не нуждаются во вмешательстве человека в запуск и работу на протяжении всего процесса обслуживания. При выборе ABP вам придётся обратить внимание на скорость его реагирования, то есть, это может быть мгновенный запуск или с незначительной задержкой. Но, как бы там, ни было, какая-то пауза будет в любом случае, так как двигатель должен запуститься, хотя для автозапуска генератора уйдет не больше секунды.

Про ABP в деталях

Автоматический ввод резерва представляет собой устройство автозапуска для генераторов, которое переключает потребление энергии с основного источника питания на резервный и наоборот. На рынке электротехники можно встретить дизельные, газовые и карбюраторные модели двухфазных и трехфазных генераторов, в которых интеграция ABP предусмотрена заводом-производителем. Все, что потребуется от пользователя, это установка специального переключателя, где положение клемм управляется трансформаторной подстанцией от основного источника электроэнергии.

Установить блок ABP можно не только для карбюраторного, дизельного или газового генератора, но и для источника бесперебойного питания (ИБП), работающего от аккумуляторов. Для этого понадобиться специальный шкаф для ввода резерва, но также его можно разместить на общем щите в электрическом шкафу. Примечательно, если используется газовый генератор, то шкаф с выносным ABP можно размещать в непосредственной близости к такому агрегату.

Если говорить об основной задаче ввода резерва, то она состоит в переключении клемм с основного источника питания при его отключении на клеммы от резерва, а также включение клемм для автозапуска генератора. Когда основная сеть возобновляет подачу электроэнергии, двигатель агрегата отключается, а контакты перебрасываются обратно, на централизованное распределение электроэнергии.

Видео описание

Генератор с автозапуском для дома и дачи. Автономное и практичное решение.

Виды ABP

Все блоки автоматического ввода резерва можно классифицировать по следующим признакам:

  • напряжение;
  • секции ввода резерва (количество);
  • тип сети (одно- и двухфазные);
  • мощность.

Схему подключения автоматического запуска генератора можно настроить так, чтобы запускалась не вся разводка, питаемая основным источником, а лишь те блоки, где отключение может быть критичным. Например, в больнице так подключают реанимацию и операционную, а в частном секторе – мастерскую и/или пилораму. Сделать это несложно: при монтаже разводки жизненно важные или технически критичные блоки выводятся отдельно от всех остальных, поэтому ABP врезают непосредственно в эту цепь.

Устройство ABP

Все системы автоматического запуска генератора состоят из трех основных блоков.

  • Контакторы или клеммы, для коммутации входных и нагрузочных цепей;
  • Логические и индикационные устройства.
  • Блоки реле, ответственных за управление (пуск/стоп) генератором.

ABP может стать палочкой-выручалочкой не только при отключении основной ЛЭП, но и при провалах напряжения, что иногда может происходить на загородных участках из-за слабых трансформаторных подстанций. То есть, включение в схему функции запуска при падении напряжения до 90% (вместо 220 V — 200 V) от потребности. Это позволит работать электродвигателям без перебоев и лишней нагрузки. При таком варианте системы автозапуска генератора позволяют сэкономить на ремонте и закупке нового оборудования. За пуск схемы резерва отвечает контактная группа, а за входным напряжением наблюдает РКФ или реле контроля фаз.

Теперь при помощи схемы, расположенной выше, немного подробнее рассмотрим, как дизель или бензогенератор с автоматическим запуском позволяет устранять провалы (полное отключение или понижение) в напряжении от основного источника питания. Здесь тоже все очень просто: когда стабильно поступает ≈220 V, реле контроля фаз удерживает клеммы в обычном замкнутом состоянии. При какой-либо поломке со стороны ЛЭП насыщение соленоида РКФ становится слабым и не может удержать эти клеммы, следовательно, они размыкаются. В тех ситуациях, когда присутствует инвертор, как это указано на вышеприведенной схеме, он начитает генерировать ≈220 V, которые необходимы потребителю. Если основное питание не могут восстановить в течение времени, установленного в зависимости от мощности аккумуляторов, то контроллер подает команду для автозапуска к генератору.

Как только на контакторный блок поступает напряжение от основной трансформаторной подстанции, система автоматического запуска генератора срабатывает в обратном порядке – клеммы переключаются и вся схема запитывается по предусмотренному проекту. Если говорить проще, то сигнал при восстановлении трансформатора от ЛЭП дает команду на заслонку топливного шланга, будь то бензин, соляр или газ. Заслонка блокирует подачу топлива и двигатель останавливается.

Важно! В тех случаях, когда для критического оборудования, запуск которого будет осуществляться от автоматического ввода резерва, нужна чистая синусоида, возникает потребность в инверторе, который конвертирует аппроксимацию в чистую линию. Об этом вы сможете узнать из другой статьи.

Когда по схеме запрограммирован полный автоматический запуск генератора, то необходимость присутствия оператора в процессе не потребуется, если не считать планового техобслуживания устройства. Вся система ввода резерва полностью защищена от встречных токов и короткого замыкания. Но на схеме, которую мы использовали для рассмотрения работы ABP, не показаны вспомогательные реле и блокирующие устройства, отвечающие за безопасность. Вы просто ознакомились с принципом работы в общих чертах.

Все перечисленное выше вовсе не означает, что автоматическое управление запуском генераторов без участия оператора не допускает стороннего вмешательства человека. При возникновении внеплановой ситуации такое вмешательство не только возможно, но и необходимо. Это говорит о том, что на пульте управления ABP есть специальные кнопки, которыми можно менять настройки, то есть, самостоятельно переводить устройство из одного режима работы в другой и обратно.

В ABP, как минимум, можно реализовать три режима работы:

  • Ручной запуск.
  • Автоматический запуск.
  • Полуавтоматический запуск.

Видео описание

Переделка генератора под автозапуск.

Описание возможных методов подключения ABP

Когда осуществляется подключение генератора с автозапуском, самое главное в этом процессе позаботиться о том, чтобы исключить малейшую возможность попадания в схему встречных токов. Это может случиться при неправильном срабатывании контакторов, то есть, питание пойдет с двух источников. Вверху есть простенькая схема с клеммами K1 и K2, которые всегда должны находиться в разном положении. Когда включается один, другой обязательно размыкается и наоборот. На данный момент в интернете можно найти не одну схему, указывающую, как происходит автозапуск для бензогенератора, но общий принцип с учетом положения K1 и K2 никогда не изменится.

Также никогда не меняется место расположения ABP на схеме, хотя физически его можно повесить где угодно – даже на потолке. Суть врезки заключается в том, что автомат всегда будет между электросчетчиком и подстанцией и никто не станет ставить его после счетчика, чтобы не пришлось платить за электроэнергию, которую вы сами и производите.

Когда речь идет о частном доме, то автозапуск для генератора можно собрать по схеме, расположенной выше. Да, вы видите именно принципиальный варрант установки ABP, но для того, чтобы составить конкретную схему монтажа, нужно в точности знать расположение, вид и мощность оборудования, которое должно запускаться от резерва. Так что, если проявите немного смекалки, то подтянете эту схему к потребностям вашего здания и электроприборов, расположенных в нем.

Прежде чем самостоятельно собирать систему по принципиальной схеме, изучите этот вариант в деталях, как показано на изображении вверху. Здесь K1 и K2, это контакторы, о которых мы говорили выше, а обведенные окружностями цифры показывают номера клемм. То есть, если вы разберетесь с тремя схемами, приведенными в этом разделе (Описание возможных методов подключения ABP), то сами сможете установить автоматический запуск генератора для своего дома.

Можно ли подключать сварку при работе ABP

Вы, наверное, понимаете, что автозапуск бензогенератора, это хорошо, только вот не все мощное оборудование карбюраторный агрегат сможет вытянуть. Для примера мы рассмотрим выбор такого устройства, которого будет достаточно для работы электрической сварки, как одного из самых мощных потребителей энергии, возможных в бытовых условиях. При этом будем рассматривать компромиссные решения, когда главным прибором будет не только сварочный аппарат, но и генератор с дизелем, газом или карбюратором. Кстати, не меньшая мощность потребуется для столярной мастерской, если она укомплектована профессиональным оборудованием.

Итак, если ваша система автозапуска бензинового генератора оборудована инвертором и при этом выходная мощность агрегата, указанная в документах или на корпусе, совпадает с потребляемой мощностью сварки, это еще не все. Существуют не только основные, но и дополнительные величины, влияющие на напряжение:

  • потребляемая мощность сварочного аппарата;
  • диапазон напряжения;
  • maximum инвертора по сварочному току;
  • параметры вольтажа дуги;
  • предполагаемая длительность рабочего процесса;
  • КПД.

Примечание: также важно учитывать состояние электрической проводки в здании и режимы сварочных работ, предусмотренные на то время, когда осуществится автоматический запуск генератора при отключении электричества.

Очень важно учитывать фактор ложной информации, то есть не особо мощные инверторы, подключенные в схему ABP не всегда способны выдать 220 V. Но в таких случаях обращаемся к техническим параметрам сварочного аппарата и, если агрегат способен работать при напряжении 150-200 V, значит, все в порядке и проблем у вас не возникнет.

Когда заранее известно, что при отключении основного источника питания будет совершен автоматический ввод резерва, и при этом будут производиться сварочные работы, не лишним будет изучить таблицу, приведенную выше. Так вы сможете подобрать оптимальное соотношение для генератора с ABP и аппарата электросварки.

Совет: при выборе соотношения мощности генератора и сварочного аппарата лучше всего, если на выходе будет запас, то есть, при вводе резерва вы получите больше, чем нужно для работы оборудования.

Заключение

Следовательно, автозапуск генератора не представляет какой-то особой сложности, особенно, если заводом-изготовителем на агрегате предусмотрен интегрированный блок ABP. Если приобретение такой модели покажется вам дорогим удовольствием, то всегда можно установить наружный ввод резерва, используя схемы, предложенные в этой статье.

Яков Кузнецов/ автор статьи

Приветствую! Я являюсь руководителем данного проекта и занимаюсь его наполнением. Здесь я стараюсь собирать и публиковать максимально полный и интересный контент на темы связанные ремонтом автомобилей и подбором для них запасных частей. Уверен вы найдете для себя немало полезной информации. С уважением, Яков Кузнецов.

Понравилась статья? Поделиться с друзьями:
NEVINKA-INFO.RU
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
