Цена оригинального генератора может доходить до 50 тысяч рублей, поэтому многие владельцы Chevrolet Cruze при выходе данного узла из строя устанавливают один из совместимых вариантов от следующих производителей:

Демонтаж генератора

Замена генератора Шевроле Круз выполняется на автомобиле с отключенным аккумулятором. Чтобы обеспечить доступ к узлу, требуется снять защитный кожух ГБЦ, разобрать подводящий патрубок дроссельного узла, ослабить натяжной ролик, и демонтировать приводной ремень вспомогательных агрегатов.

Далее генератор отключается от электрической сети автомобиля. Для этого следует удалить защитную крышку наконечника силового провода, отвинтить гайку и снять провод с вывода генератора. После этого, отжимается пластиковый фиксатор, и отключается колодка электропроводки. В результате генератор полностью отсоединен от всех систем автомобиля.

Корпус генератора закреплен на блоке двигателя Шевроле Круз на двух шпильках: верхней и нижней. Сначала выкручивается верхнее крепление (у автомобилей, оснащенных системой кондиционирования, предварительно требуется отсоединить крепление кронштейна и отвести в сторону трубку кондиционера).

Далее, ослабляется гайка нижнего крепления генератора, отворачиваются три крепежных винта нижнего кронштейна генератора, и деталь снимается с автомобиля в сборе с кронштейном. Установка нового или отремонтированного элемента выполняется в обратной последовательности.

Ремонт генератора

В некоторых ситуациях вместо дорогостоящей покупки новой детали целесообразнее восстановить работоспособность имеющегося генератора. Для этого требуется разобрать его, чтобы выполнить дефектовку и замену неисправных деталей.

Сначала снимается шкив генератора:

• на гайку крепления шкива надевается высокая головка на «24»;
• сверху нее в торец вала вставляется шестигранник на «8»;
• удерживая шестигранником вал генератора, головка проворачивается раздвижными пассатижами или другим аналогичным инструментом;
• после того как гайка откручена, снимаются шкив генератора и дистанционная втулка.

Вместо обычного шкива на генераторе Шевроле Круз может быть установлена инерционная обгонная муфта, которая защищает ремень от вибраций, рывков и проскальзываний вследствие неравномерной работы мотора.

Перед дальнейшими действиями нужно отметить краской или маркером взаимное расположение статора и крышек генератора: это позволит избежать неправильной сборки.

Плоской отверткой отжимаются четыре фиксатора, и с задней части генератора снимается пластиковая крышка. Теперь отрывается доступ к регулятору напряжения, щеточному узлу и выпрямительному блоку. Ключом «TORX» E4 откручиваются пять фиксирующих винтов, и регулятор демонтируется с генератора.

Если высота открытой части щеток составляет менее двух миллиметров или имеется подклинивание при движении щеток в держателе, то щетки подлежат замене. Чтобы полностью снять выпрямительный блок, нужно отпаять от него три контакта обмотки статора.

Разборка корпуса

Ключом «TORX» E8 отвинчиваются четыре стяжных винта по периметру генератора, крышка спрессовывается с подшипника с помощью специального съемника.

В крышке установлена пластиковая втулка заднего подшипника. Рекомендуется проверить ее на наличие механических повреждений (выработки, потертостей, трещин). При обнаружении подобных дефектов втулка заменяется на новую.

Затем разъединяются статор генератора и ротор в сборе с крышкой. Вал ротора выпрессовывается аналогичным способом, и передняя крышка снимается с вала. В обязательном порядке проводится проверка подшипников генератора. Если при их вращении возникает свободный ход обоймы или заклинивание вращающихся частей, то изношенный подшипник подлежит замене.

Важную роль для исправной работы генератора Шевроле Круз имеет состояние контактных колец. Дефекты поверхности (царапины, задиры, выработка) нарушают контакт вала со щетками, что приводит к перебоям в снабжении автомобиля электричеством. Износ на поверхности контактных колец можно прошлифовать абразивной шкуркой. При глубоких повреждениях рекомендуется снять минимальный слой металла на токарном станке. При критических дефектах ротор в сборе с контактными кольцами подлежит замене.

Диагностика электрической части устройства

Для проверки работоспособности элементов генератора, необходимо замерить сопротивление мультиметром.

Система подзарядки Chevrolet Cruze / Daewoo Lacetti / Holden Cruze с 2009 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
электросхема Holden Cruze , скачать электросхему Holden Cruze , панель приборов Holden Cruze , система освещения Holden Cruze , магнитола Holden Cruze , аудиосистема Holden Cruze , стеклоочиститель Holden Cruze , регулировка фар Holden Cruze , коды ошибок Holden Cruze , электросхема Daewoo Lacetti , скачать электросхему Daewoo Lacetti , панель приборов Daewoo Lacetti , система освещения Daewoo Lacetti , магнитола Daewoo Lacetti , аудиосистема Daewoo Lacetti , стеклоочиститель Daewoo Lacetti , регулировка фар Daewoo Lacetti , коды ошибок Daewoo Lacetti , электросхема Chevrolet Premiere , скачать электросхему Chevrolet Premiere , панель приборов Chevrolet Premiere , система освещения Chevrolet Premiere , магнитола Chevrolet Premiere , аудиосистема Chevrolet Premiere , стеклоочиститель Chevrolet Premiere , регулировка фар Chevrolet Premiere , коды ошибок Chevrolet Premiere , электросхема Chevrolet Cruze , скачать электросхему Chevrolet Cruze , панель приборов Chevrolet Cruze , система освещения Chevrolet Cruze , магнитола Chevrolet Cruze , аудиосистема Chevrolet Cruze , стеклоочиститель Chevrolet Cruze , регулировка фар Chevrolet Cruze , коды ошибок Chevrolet Cruze

3. Система подзарядки

Замена вспомогательного кронштейна генератора (LXT)

Снятие

1. Открыть капот.

2. Отсоединить отрицательный провод аккумуляторной батареи.

3. Снять приводной ремень ГРМ.

4. Освободить крепление генератора.

5. Отвернуть шпильку (3) кронштейна генератора.

6. Сдвинуть генератор против направления движения.

7. Отвернуть 2 гайки (1) регулирующего кронштейна генератора.

8. Снять регулирующий кронштейн (2) генератора.

Установка

1. Установить регулирующий кронштейн генератора.

2. Завернуть 2 гайки кронштейна регулировки генератора и затянуть их с моментом затяжки 20 Н·м.

3. Потянуть генератор в направлении движения.

4. Завернуть шпильку кронштейна генератора и затянуть ее с моментом затяжки 22 Н·м.

5. Затянуть крепление генератора с моментом затяжки 25 Н·м.

6. Надеть приводной ремень.

7. Подсоединить отрицательный провод аккумуляторной батареи.

8. Закрыть капот.

Генератор (1.6 л LDE, LXV и 1.8 л 2H0)

Снятие

1. Открыть капот.

2. Отсоединить аккумуляторную батарею.

3. Снять генератор и пояс компрессора кондиционера.

4. Отвернуть 2 гайки (1, 2) жгута проводов генератора.

5. Отвернуть 2 болта (2) генератора.

6. Снять генератор (1).

Установка

1. Установить генератор.

2. Завернуть 2 болта генератора и затянуть их с моментом затяжки 35 Н·м.

3. Завернуть 2 гайки жгута проводов генератора и затянуть их с моментом затяжки 7 Н·м.

4. Установить генератор и надеть ремень компрессора воздушного кондиционера.

5. Подсоединить отрицательный провод аккумуляторной батареи.

6. Закрыть капот.

Генератор (1,6 л LXT)

Снятие

1. Открыть капот.

2. Отсоединить отрицательный провод аккумуляторной батареи.

3. Снять приводной ремень ГРМ.

4. Отвернуть шпильку (1) генератора.

5. Освободить крепление (3) генератора.

6. Отвернуть 3 болта (4) крепления кронштейна генератора.

7. Снять генератор (2) и кронштейн генератора.

8. Отвернуть гайку (3) крепления генератора.

9. Отвернуть болт (1) крепления генератора.

10. Снять кронштейн (4) с генератора (2).

Установка

1. Установить кронштейн на генератор.

2. Завернуть болт крепления генератора.

3. Завернуть гайку крепления генератора.

4. Установить генератор и кронштейн генератора.

5. Завернуть 3 болта крепления кронштейна генератора и затянуть их с моментом затяжки 20 Н·м.

6. Завернуть шпильку генератора и затянуть ее с моментом затяжки 22 Н·м.

7. Затянуть крепление генератора с моментом затяжки 25 Н·м.

8. Надеть приводной ремень.

9. Подсоединить отрицательный провод аккумуляторной батареи.

10. Закрыть капот.

Генератор (дизельный двигатель 2,0 л LLW)

Снятие

1. Снять крышку двигателя.

2. Снять передний выпускной воздуховод воздушного фильтра.

3. Снять ремень привода ГРМ.

4. Снять радиатор.

5. Снять конденсатор кондиционера.

6. Снять охладитель нагнетаемого воздуха.

7. Отсоединить разъем жгута проводов (1) от генератора (2).

8. Снять резиновый колпачок (3) с соединителя положительного провода генератора.

9. Отвернуть гайку (2) положительного провода от генератора (4).

10. Снять положительный провод (1) с генератора (4).

11. Отвернуть верхний болт (2) генератора.

12. Отвернуть гайку (4) генератора и нижний болт (3) генератора.

13. Снять генератор (1).

Установка

1. Установить генератор.

2. Завернуть гайку (4) генератора и нижний болт (3) генератора затянуть их с моментом затяжки 58 Н·м.

3. Завернуть верхний болт (2) генератора и затянуть его с моментом затяжки 58 Н·м.

4. Установить положительный провод на генератор.

5. Завернуть гайку положительного провода на генераторе и затянуть ее с моментом затяжки 9 Н·м.

6. Установить резиновый колпачок на соединитель положительного провода генератора.

7. Подсоединить разъем жгута проводов к генератору.

8. Установить охладитель нагнетаемого воздуха.

9. Установить конденсатор кондиционера.

10. Установить радиатор.

11. Надеть приводной ремень.

12. Установить передний выпускной воздуховод воздушного фильтра.

13. Установить крышку двигателя.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Напряжение генератора шевроле круз

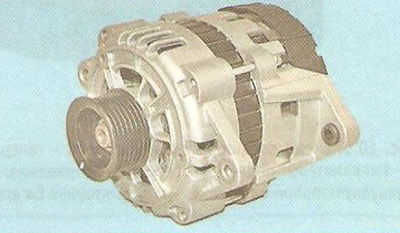

На автомобили Chevrolet Cruze устанавлива­ют трехфазный генератор переменного тока, со встроенным выпрямительным блоком и эле­ктронным регулятором напряжения, правого вращения (если смотреть со стороны привода).

Статор 5 (рис. 10.4) и крышки 4 и 9 стянуты четырьмя болтами 16. Вал ротора 6 вращает­ся в подшипниках 12 и 14, которые установле­ны в крышках. Питание к обмотке ротора (об­мотке возбуждения) подводится через щетки и контактные кольца.

Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоян­ный выпрямительным блоком 3, прикреплен­ным к крышке 4. Электронный регулятор напря­жения 2, объединенный со щеткодержателем, также прикреплен к крышке 4. Напряжение для возбуждения генератора при включении зажи­гания подводится к выводу «L» регулятора.

Работа генератора отслеживается сигнали­затором разряда аккумуляторной батареи, расположенным в комбинации приборов. При включении зажигания сигнализатор дол­жен гореть, после пуска двигателя – гаснуть, если генератор исправен. Яркое горение сиг­нализатора или его горение вполнакала сви­детельствует о неисправностях.

Обмотка возбуждения расположена на ро­торе 6 генератора. Выводы обмотки возбужде­ния припаяны к двум медным контактным коль­цам, установленным на валу ротора. Питание к обмотке возбуждения подается через две контактные щетки и контактные кольца. Схема соединений генератора показана на рис. 10.5.

Полезный совет: В последнее время появилось много фирм, специализирующихся на ремонте импортных стартеров и генераторов. В них вы сможете провести диагностику неисправного узла, приобрести запчасти для любой модели ге­нератора (стартера) и получить квалифици­рованную консультацию. Если вы не уверены, что сможете отремонтировать генератор (стартер) самостоятельно, есть смысл обра­титься в такую фирму, где ремонт выполнят, как правило, быстро, с хорошим качеством и по доступной цене. Однако на автомобилях с большим пробегом часто бывает выгоднее заменить узел в сборе новым узлом, чем за­менять вышедшие из строя детали.

Имею elm 327 и случайно зашел в торкью.показывает заряд 15.5+-.Раньше было 14.5-14.7.Аккум мокренький.Видел где то запись про генератор.Может подскажете куда смотреть?

FakeHeader

Recommendations

Comments 32

Я подключил этот елм, скачал в телефон полграмму, заряд показывает 15,3 , когда машина поработала некоторое время зарядка падает до 14-12,7 , потом через некоторое время поднимается до 14-13,9 , я думаю сдесь такой алгоритм работы реле зарядки, акб у меня сухой и не потеет 😊

Все правильно, так и должно быть при исправном аккумуляторе. Одно небольшое уточнение, на машине нет никакого реле зарядки!

Я подключил этот елм, скачал в телефон полграмму, заряд показывает 15,3 , когда машина поработала некоторое время зарядка падает до 14-12,7 , потом через некоторое время поднимается до 14-13,9 , я думаю сдесь такой алгоритм работы реле зарядки, акб у меня сухой и не потеет 😊

2 дня ездил смотрел ниже 15 не падало.Сегодня при пуске через несколько секунд подпрыгивало до 15.3 но позже до 14.2-14.5.Сейчас только с гаража, менял сальник привода с шайбой абс менял, завел подогрел и засек — 14.5-14.7

Зарядное у меня непойми какое.Автомат.Доводит до кипения и обрубается.найду мастера-фломастера, проверил что бы плотность в банках и зарядил

Вот что об этом говорит TIS:

Зарядная система служит для зарядки аккумулятора и обеспечения электроэнергией систем автомобиля. Имеется следующие 6 режимов работы:
• Режим сульфатации аккумулятора
• Режим зарядки
• Режим экономии топлива
• Режим фар
• Режим пуска
• Режим снижения напряжения

Модуль управления двигателем (ECM) управляет генератором с помощью цепи сигнала включения генератора. Модуль ECM контролирует работу генератора с помощью цепи сигнала скважности возбуждения генератора. Сигнал частотой 128 Гц имеет широтно-импульсную модуляцию (ШИМ) со скважностью импульсов 0-100 %. Нормальный коэффициент заполнения составляет 5–95 процентов. Диапазоны 0–5% и 95–100% предназначены для диагностики. В следующей таблице представлены задаваемые значения коэффициента заполнения и выходное напряжение генератора.
Генератор формирует для модуля ECM сигнал обратной связи от выходного напряжения генератора посредством сигнальной схемы скважности импульсов возбуждения генератора. Эта информация поступает в модуль управления кузовным оборудованием (BCM). Сигнал частотой 128 Гц имеет широтно-импульсную модуляцию (ШИМ) со скважностью импульсов 0-100 %. Нормальный коэффициент заполнения составляет 5–99%. Диапазоны 0–5% и 100% предназначены для диагностики.
Режим сульфатации аккумулятора

Контроллер BCM переходит в этот режим, когда измеренное выходное напряжение генератора ниже 13,2 В на протяжении 45 минут. При соблюдении этого условия контроллер BCM переходит в режим зарядки на 2–3 минуты. Затем контроллер BCM определяет необходимый режим в зависимости от требований к напряжению.

Контроллер BCM переходит в режим зарядки, если соблюдается одно из следующих условий.
• Стеклоочистители включены дольше 3 секунд.
• Активна команда режима повышения напряжения для климат-контроля по шине GMLAN, переданная блоком управления системой отопления, вентиляции и кондиционирования воздуха (HVAC). Высокая скорость вентилятора охлаждения, обогрев заднего стекла и высокая скорость вентилятора системы HVAC могут заставить контроллер BCM перейти в режим зарядки.
• Измеренная температура аккумулятора ниже 0 °C (32 °F).
• Состояние заряда аккумулятора ниже 80%.
• Скорость автомобиля выше 145 км/ч (90 миль/ч).
• Неисправен датчик тока.
• Обнаружено падение напряжения в системе ниже 12,56 В.

При соблюдении любого из этих условий система устанавливает заданное значение выходного напряжения генератора на уровень зарядки – от 13,9 до 15,5 В, в зависимости от состояния заряда аккумулятора и его измеренной температуры.

Режим экономии топлива

Модуль BCM переключается в режим экономии топлива при следующих условиях: измеренная температура аккумуляторной батареи не ниже 0°C (32°F), но не выше 80°C (176°F), расчетный ток аккумуляторной батареи менее 15 ампер, но больше -8 ампер, а состояние зарядки батареи не менее 80 процентов. Напряжение, выдаваемое генератором в этом режиме, равно напряжению разомкнутой цепи аккумулятора и может составлять 12,5-13,1 В. Блок управления кузовным оборудованием (BCM) выйдет из этого режима и перейдет в режим зарядки при выполнении любого из описанных выше условий.
Режим фар

Контроллер BCM переходит в режим фар, когда включены фары (дальний или ближний свет). Напряжение будет регулироваться в интервале 13,9-14,5 В.

Когда запускается двигатель, контроллер BCM устанавливает заданное выходное напряжение генератора равным 14,5 В на 30 секунд.

Режим снижения напряжения

Контроллер BCM переходит в режим снижения напряжения, когда расчетная температура наружного воздуха выше 0 °C (32 °F). Расчетный ток аккумуляторной батареи менее 1 ампера, но больше -7 ампер, а скважность импульсов возбуждения генератора менее 99 процентов. Напряжение, выдаваемое генератором в этом режиме, равно 12,9 В. Блок управления кузовным оборудованием (BCM) выйдет из этого режима как только будут соблюдены условия для перехода в режим зарядки.

Всем пятничного настроения!

Вряд ли кто-то еще парится по наблюдению разных показателей авто, но вдруг.
Сегодня заметил такую странность. Завел авто с АЗ и решил посмотреть Т датчика в салоне. Но внимание обратил на напряжение бортовой сети, значение которой было по брелоку 12.6В! подумал мало ли завис и не обновился, обновил раз 7 значения были +- 0.1В! Думаю ну может брелок глючит…

Вытащил виджет торкуе про со значением напряжение бортовой сети. Он показывает 13.9В, но к тому времени и брелок уже показывает 14В.

Еду дальше, успокоился, но нифига! По Торкуе и Брелоку напряжение опять упало до 12.5-12-7В!

Потом опять поднималось до 14В…

Не знаю было так раньше или нет – не смотрел за этим параметром.
Почему такое может происходить? Есть ли тут связь с недавней установкой сигнализации с АЗ?

P.S. и не всегда одинаково быстро стал подогрев сидений вжаривать. сегодня его держали дольше включенным, чем обычно

Chevrolet Cruze Hatchback 2012, двигатель бензиновый 1.6 л., 109 л. с., передний привод, механическая коробка передач — наблюдение

Машины в продаже

Chevrolet Cruze, 2013

Chevrolet Cruze, 2013

Chevrolet Cruze, 2011

Chevrolet Cruze, 2013

Смотрите также

Комментарии 30

У нас на тазе вообще, когда двроники включаешь, напруга падает с 13.8 до 12.9! И повороты когда включаешь, падает на 0.4 вольта.

ага, на карбовом девятосе просадки от любого потребителя замечал. на калине в этом плане было стабильнее)

Работа зарядной системы
Зарядная система служит для зарядки аккумулятора и обеспечения электроэнергией систем автомобиля. Имеется следующие 6 режимов работы:
• Режим сульфатации аккумулятора
• Режим зарядки
• Режим экономии топлива
• Режим фар
• Режим пуска
• Режим снижения напряжения

Модуль управления двигателем (ECM) управляет генератором с помощью цепи сигнала включения генератора. Модуль ECM контролирует работу генератора с помощью цепи сигнала скважности возбуждения генератора. …
В следующей таблице представлены задаваемые значения коэффициента заполнения и выходное напряжение генератора.

Заданный коэффициент заполнения
и
Выходное напряжение генератора

10% -11 В
20% -11,56 В
30% -12,12 В
40% -12,68 В
50% -13,25 В
60% -13,81 В
70% -14,37 В
80% -14,94 В
90% -15,5 В

Контроллер BCM переходит в режим зарядки, если соблюдается одно из следующих условий.
• Стеклоочистители включены дольше 3 секунд.
• Высокая скорость вентилятора охлаждения, обогрев заднего стекла и высокая скорость вентилятора системы HVAC могут заставить контроллер BCM перейти в режим зарядки.
• Измеренная температура аккумулятора ниже 0 °C (32 °F).
• Состояние заряда аккумулятора ниже 80%.
• Скорость автомобиля выше 145 км/ч (90 миль/ч).
• Неисправен датчик тока.
• Обнаружено падение напряжения в системе ниже 12,56 В.

При соблюдении любого из этих условий система устанавливает заданное значение выходного напряжения генератора на уровень зарядки – от 13,9 до 15,5 В, в зависимости от состояния заряда аккумулятора и его измеренной температуры.

Режим экономии топлива

Модуль BCM переключается в режим экономии топлива при следующих условиях: измеренная температура аккумуляторной батареи не ниже 0°C (32°F), но не выше 80°C (176°F), расчетный ток аккумуляторной батареи менее 15 ампер, но больше -8 ампер, а состояние зарядки батареи не менее 80 процентов. Напряжение, выдаваемое генератором в этом режиме, равно напряжению разомкнутой цепи аккумулятора и может составлять 12,5-13,1 В. Блок управления кузовным оборудованием (BCM) выйдет из этого режима и перейдет в режим зарядки при выполнении любого из описанных выше условий.

Chevrolet Cruze 1.8 4дв. седан, 141 л.с, 5МКПП, 2009 – 2012 г.в. — неисправности генератора

Основные неисправности генератора

При проверке генератора, а также при эксплуатации автомобиля необходимо соблюдать ряд простых правил, чтобы не вывести генератор из строя:

– не допускать работу генератора с отключенной аккумуляторной батареей;
– не проверять работу генератора на «искру», так как при этом через диоды протекает значительный ток, и они выходят из строя;
– не проверять диоды напряжением более 12 В или мегомметром;
– при проведении электросварочных работ отключать все провода от генератора и от аккумуляторной батареи;
– проверять узлы и цепи электрооборудования и устранять неисправности при неработающем двигателе и отключенной аккумуляторной батарее.

Ослабло крепление проводов на генераторе

или аккумуляторной батарее,

окислились клеммы аккумуляторной батареи,

Затяните клеммы, зачистите клеммы аккумуляторной батареи,

3амените щеткодержатель в сборе с щетками

Проверьте пайку выводов обмотки возбуждения к контактным кольцам

и при необходимости восстановите ее

Устраните причину замасливания

Выход из строя подшипников генератора

Задевание ротора полюса статора

3амените дефектные подшипники

Неисправности генератора — признаки, диагностика, причины, проверка

Распространенные неисправности генератора:

износ или повреждение шкива;
износ токосъемных щеток;
износ коллектора (токосъемных колец);
повреждение регулятора напряжения;
замыкание витков статорной обмотки;
износ или разрушение подшипника;
повреждение выпрямителя (диодного моста);
повреждение проводов зарядной цепи.
Распространенные неисправности аккумуляторной батареи:
короткое замыкание электродов/пластин батареи;
механическое или химическое повреждение пластин аккумулятора;
нарушение герметичности банок аккумуляторов — трещины корпуса аккумулятора в результате ударов или неправильной установки;
химическое окисление выводных клемм аккумулятора. Основными причинами указанных неисправностей являются:
грубые нарушения правил эксплуатации;
истечение срока службы изделия;
различные производственные дефекты.
Безусловно, конструкция генератора сложнее аккумуляторной батареи. Вполне резонно, что и неисправностей генератора в разы больше, и диагностика их значительно сложнее.

Автомобилисту очень полезно знать основные причины неисправностей генератора, способы их устранения, а также профилактические меры по предотвращению поломок.

Все генераторы подразделяются на генераторы переменного и постоянного тока. Современный легковой транспорт оснащается генераторами переменного тока с встроенным диодным мостом (выпрямителем). Последний необходим для преобразования тока в постоянный, на котором работают электропотребители автомобиля. Выпрямитель, как правило, находится в крышке или корпусе генератора и представляет с последним одно целое.

строение генератора. Генератор в деталях

Все электроприборы автомобиля рассчитаны на строго определенный диапазон рабочих токов по напряжению. Как правило, рабочие напряжения — в диапазоне 13,8–14,7 В. Ввиду того, что генератор «привязан» ремнем к коленчатому валу двигателя, от разных оборотов и скорости движения автомобиля, он будет работать по-разному. Именно для сглаживания и регулирования выдаваемого тока предназначен реле-регулятор напряжения, играющего роль стабилизатора и предотвращающего как скачки, так и провалы рабочего напряжения. Современные генераторы снабжены встроенными интегральными регуляторами напряжения, в просторечье именуемые «шоколадкой» или «таблеткой».

Уже понятно, что любой генератор это достаточно сложный агрегат, чрезвычайно важный для любого автомобиля.

Виды неисправностей генератора

Ввиду того, что любой генератор — это электромеханическое устройство, соответственно и разновидностей неисправностей будет две — механические и электрические.

К первым относятся разрушение креплений, корпуса, нарушение работы подшипников, прижимных пружин, ременного привода и другие, не связанные с электрической частью поломки.

К электрическим неисправностям относятся обрывы обмоток, неисправности диодного моста, выгорание/износ щеток, межвитковые замыкания, пробои, биения ротора, неисправности реле-регулятора.

Основные неисправности генератора

Нередко симптомы, указывающие на характерные неисправного генератора, могут появиться и вследствие совершенно других неполадок. Как пример — плохой контакт в гнезде предохранителя цепи обмотки возбуждения генератора покажет на неисправность генератора. То же подозрение может возникнуть из-за обгоревших контактов в корпусе замка зажигания. Так же, постоянное горение лампы-сигнализатора неисправности генератора может быть вызвано поломкой реле, мигание этой лампы включающего может свидетельствовать о неисправности генератора.

Основные признаки неисправности автогенератора:

При работающем двигателе мигает (или непрерывно горит) контрольная лампа разряда аккумулятора.
Разрядка или перезаряд (выкипание) аккумуляторной батареи.
Тусклый свет автомобильных фар, дребезжащий или тихий звуковой сигнал при работающем двигателе.
Значительное изменение яркости фар при увеличении числа оборотов. Это может быть допустимо при увеличении оборотов (перегазовки) с режима холостого хода, но фары, загоревшись ярко, дальше яркость свою увеличивать не должны, оставаясь в одной интенсивности.
Посторонние звуки (вой, писк) исходящие от генератора.
Необходимо регулярно контролировать натяжение и общее состояние ремня привода. При трещинах и расслоениях необходима немедленная замена.

Технические параметры Chevrolet Cruze 1.8 / Шевроле Круз в кузове 4 дв. седан с двигателем 141 л.с, 5МКПП, выпускавшихся c 2009 г. по 2012 г.

Датчики инжектора Шевроле Круз

С развитием автомобилей, на замену карбюраторным двигателям пришли инжекторные. Они экономичнее и мощнее, но требуют большого количества датчиков, и развитой электронной системы управления двигателем. Автомобиль Шевроле Круз обладает большим количеством датчиков, которые полностью берут на себя управления двигателем автомобиля. Каждый из датчиков выполняет строго свою функцию и для правильной и безукоризненной работы двигателя, все они должны быть исправны и передавать истинные показания на блок двигателя.

В данной статье рассказывается обо всех датчиках инжектора на автомобиле Шевроле Круз, а именно об их назначении и функциях, расположении и признаках не исправности, по которыми с легкостью можно определить поломку в датчике.

Список датчиков применяемых в Шевроле Круз

• Датчик фаз (ДФ);
• Датчик коленвала (ДПКВ);
• Датчик детонации (ДД);
• Датчик дроссельной заслонки (ДПДЗ);
• Датчик абсолютного давления (ДАД);
• Лямбда зонд 1 и 2;
• Датчик температуры охлаждающей жидкости (ДТОЖ);
• Датчик скорости;
• Датчик давления масла (ДДМ);

Все эти датчики серьезно влияют на эффективность и стабильность работы мотора, поэтому поломка или неправильная работа хотя бы одного из них значительно сказывается на работе всего двигателя в целом.

Датчик фаз

Данный датчик определяет вращение распределительного вала для более точного расчета фаз, и своевременного впрыска топлива, что позволяет значительно снизить расход топлива при этом повысив КПД двигателя.

Расположение

Датчик фаз (датчик распределительного вала) расположен рядом с ремнем ГРМ, на клапанной крышке. Месторасположение данного датчика выбрано неспроста, так как это место наиболее близко к распределительному валу, с которого датчик и считывает показания.

Признаки неисправности

• включается индикатор неисправности двигателя
• возможно повышение потребления топлива
• проблемы с запуском автомобиля.

Ошибки, связанные с этим датчиком, также могут указывать и на нарушение фаз. Такое может происходить после недавнего ремонта ГРМ. Перед заменой убедитесь, что показания датчика верны. Для этого необходимо снять показания осциллографом с датчика, и с датчика коленвала, после чего сравнить их с эталонным показателем.

В случае, если показания с датчика не формируют прямоугольный импульс – проблема в датчике. Если же показания не сходятся с эталоном – необходимо проверять систему ГРМ.

Датчик положения коленчатого вала

ДПКВ один из самых главных датчиков в автомобиле, он отслеживает вращение коленчатого вала и определяет его ВМТ. Это необходимо для точной подачи искры в нужный момент времени. Датчик коленвала является единственным датчиком, при поломке которого двигатель автомобиля не запустится, а искра будет отсутствовать.

Расположение

ДПКВ на Шевроле Круз расположен внизу двигателя, с левой его стороны вблизи шкива коленчатого вала. Датчик считывает показания с задающего диска.

Признаки неисправности

• В случае поломки автомобиль не сможет завестись, так как ЭБУ определяет вращение двигателя, и формирует искру, ориентируясь на показания датчика коленвала.;
• Загорается «Check engine»;
• Двигатель автомобиля может троить;

Проверять данный датчик лучше всего сканером. В случае, если автомобиль не заводится – необходимо проверить, «видит» ли ЭБУ обороты двигателя. Если нет – проблема либо в этом датчике, либо в цепи управления датчиком (проводке).

Датчик детонации

Для уменьшения детонации в двигателе применяется ДД. Он необходим для более точного выставления момента зажигания, путем корректировки угла опережения зажигания.

Расположение

Датчик детонации Шевроле Круз расположен рядом со стартером, на блоке цилиндров, прикручен одним болтом.

Признаки неисправности

• При его поломке ЭБУ не сможет проводить корректировку угла зажигания, что негативно скажется на мощности;
• Изменяется звук двигателя, появляется стук пальцев под нагрузкой;
• В случае поломки на панели приборов загорится индикатор неисправности двигателя;

Выходит из строя крайне редко, но если он показывает слишком искаженные данные после ремонта двигателя – не исключено, что ремонт сделан неверно.

Датчик положения дроссельной заслонки

Для определения угла открытия дроссельной заслонки используется специальный датчик, работающий по принципу потенциометра. Датчик имеет внутри себя бегунок, которые с открытием заслонки проскальзывает по специальной дорожке и изменяет свое сопротивления отправляя сигнал на ЭБУ.

Расположение

Так как датчик должен тесно контактировать с дроссельной заслонкой находится он на корпусе дроссельного узла автомобиля.

Признаки неисправности

• При неисправности обороты становятся нестабильными;
• Возникнут проблемы с холостым ходом и смесеобразованием. Холостой ход скачет от 500 до 2500 об/мин;

Чаще всего ломается из-за попадания влаги при очистке дросселя. Также, проблема может быть в подводящей проводке, в случаях если датчик совсем не выдает показателей.

Датчик абсолютного давления

Датчик передает данные о разряжении воздуха на впуске в ЭБУ. На основании этих данных ЭБУ делает расчет нагрузки, которую испытывает двигатель, и принимает соответствующие коррекции. Показатель датчика абсолютного давления является одним из наиболее важных при определении корректности работы двигателя.

Расположение

Расположен данный датчик справа на впускном ресивере, над топливной рампой, прикручен одним болтом через специальное уплотнительное кольцо.

Признаки неисправности

• В случае выхода из строя ЭБУ не может вносить верные поправки, в результате снижается мощность;
• Возможен повышенный расход бензина;
• Зажигается лампа «CheckEngine»;

Следует отметить что ДАД является крайне надежным датчиком и выходит из строя редко. Если ЭБУ «зажег» индикатор неисправности на показания этого датчика – следует проверять другие параметры, которые могли привести к повышению нагрузки двигателя.

Лямбда – зонд

В Шевроле Круз два датчика кислорода они оба анализируют поток выхлопных газов, на основании этих данных ЭБУ корректирует смесь и подачу топлива. Если данные превышают допустимый порог, то ЭБУ изменят пропорции топлива и воздуха для доведения выбросов до нормальных показаний.

Расположение

Датчики установлены в выпускном коллекторе, первый лямбда – зонд до катализатора, второй – после.

Признаки неисправности

Первый датчик необходим для смесеобразования, он задающий. Его отключение или поломка могут привести к:

• Повышению расхода топлива;
• Снижению мощности;
• Неправильной работе двигателя;
• Включению сигнала неисправности двигателя;

Чаще всего на данных датчиках ломается нагреватель, но ввиду расположения причиной неисправности может быть и проводка. Если причина в проводке, то датчик можно починить, в противном случае – заменить.

Второй лямбда – зонд работает по тому – же принципу, но необходим только для оценки эффективности работы катализатора. В случае поломки, либо удаления катализатора он включает Check Engine, но изначально на работу двигателя он влияния не оказывает.

В данном случае датчик можно и не менять, а просто прошить автомобиль под нормы экологичности Евро – 2, отключив его программно. После этой процедуры ЭБУ не будет «видеть» данный датчик.

Датчик температуры охлаждающей жидкости

ДТОЖ необходим для определения температуры антифриза. Эти данные ЭБУ использует, чтобы увеличивать подачу топлива «на холодную», а также для включения вентилятора охлаждения, когда двигатель нагревается до критических температур, такое чаще всего происходит, когда автомобиль стоит в пробке.

ЭБУ просто не сможет адекватно оценить состояние двигателя, если данный датчик выдает ложные параметры.

В случае, если датчик сломан, и не выдает никаких показателей, ЭБУ переводит двигатель в аварийный режим, включает вентилятор на непрерывную работу, и увеличивает подачу топлива. В данном случае необходимо заменить датчик как можно быстрее, ведь аварийный режим может привести к тому, что вентилятор сгорит.

Проверить датчик температуры проще при помощи сканера. Нужно посмотреть показания на ЭБУ, после чего замерить температуру двигателя пирометром. Если значения сильно отличаются – датчик неисправен.

Расположение

Расположен датчик температуры охлаждающей жидкости на Шевроле Круз между первым и вторым цилиндром, около катушек зажигания.

Признаки неисправности

Если данный датчик выдает неправильные показатели, могут быть проблемы с:

• Запуском двигателя;
• Смесеобразованием;
• Охлаждением и своевременным включением вентилятора;
• Повышением нагрузки на двигатель;
• Будет гореть лампочка «Check engine»;
• Вентилятор может непрерывно работать;

Датчик скорости

Считывает вращение с коробки передач, и передает в ЭБУ. Блок двигателя использует эти данные для определения скорости автомобиля, корректировки оборотов, передает эти данные на панель приборов.

Расположение

Находится датчик скорости Шевроле Круз на коробке передач, сверху к нему подходит цепь питания от ЭБУ в виде разъема.

Признаки неисправности

Зажигается лампа-индикатор неисправности двигателя;

Возможны проблемы с оборотами;

Неверные данные спидометра или полное их отсутствие;

Не всегда данные проблемы связаны именно с этим датчиком. Возможны также проблемы в механизме коробки передач, на той части, с которой снимает показания датчик, а так же банальное загрязнение датчика стружкой или нагаром масла. Чтобы убедиться в неисправности датчика необходимо снять датчик, снять с него показания осциллографом или сканером, вращая нижнюю часть датчика, например, шуруповертом. В случае, если датчик реагирует на вращение – проблема в ответном механизме коробки.

Датчик давления масла

Давление масла один из важнейших показателей в двигателе автомобиля, ведь без масла двигатель не способен проработать и несколько минут. Масло под давлением подается в ГБЦ для смазки трущихся деталей и иногда случается что в связи с поломкой давление масла падает и ГБЦ перестает смазываться, а поршня не получают нужного количества масла, что может привести к заклиниванию ДВС. Чтобы такого не произошло и при потере давления масла, вовремя остановить двигатель, используется специальный датчик давления масла.

Расположение

Для более точного отслеживания давления масла датчик расположен в масляном насосе, около шкива коленчатого вала.

Признаки неисправности

В случае неисправности либо при аварийных показаниях:

• Включает индикатор масла на панели приборов;
• Может указывать на проблемы с масляным насосом;
• Может указывать на проблемы с уровнем масла;

Проверка датчика осуществляется только после замера давления масла в двигателе, так как датчик является полностью механическим, какими либо приборами проверить его целостность невозможно.

Яков Кузнецов/ автор статьи

Приветствую! Я являюсь руководителем данного проекта и занимаюсь его наполнением. Здесь я стараюсь собирать и публиковать максимально полный и интересный контент на темы связанные ремонтом автомобилей и подбором для них запасных частей. Уверен вы найдете для себя немало полезной информации. С уважением, Яков Кузнецов.

Вам также может быть интересно

Схемы 0

Форд фьюжн схема трансмиссии

Отзыв владельца Ford Fusion — просто так. 1. ! Если робот не работает, что

Схемы 0

Электрическая схема работы генератора ваз

Принципиальная схема и проверка генератора тока на отечественных авто моделей 2106, 2107, 2101, 2108,

Схемы 0

Шевроле каптива дизель схема ремня генератора

Как определить, что ослаб ремень генератора, и самому подтянуть его. Инструкция по замене ремня

Схемы 0

Эквивалентный электрический генератор схема

Метод эквивалентного генератора основан на теореме об эквивалентном источнике (теорема Тевенена) – активном двухполюснике.

Схемы 0

Форд транзит схема ремня привода генератора

Онлайн руководства по ремонту автомобилей Ford Tourneo Connect с 2003 года, снятие и установка

Схемы 0

Что такое генератор свободной энергии схема

Как сделать трансформатор свободной энергии своими руками? Как получить энергию из эфира? Магнитные генераторы.

Добавить комментарий Отменить ответ

Имя *

Email *

Комментарий

Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.
