Подушки (опоры) коробки передач: неисправности и замена

В сегодняшней статье поговорим о таких важных элементах трaнcмиссии, как подушки КПП. Многие автолюбители даже не знают, как они выглядят и где находятся до тех пор, пока данные изделия не дадут о себе знать различного рода неисправностями.

Для того, чтобы понимать и своевременно отреагировать на появившиеся проблемы с подушками коробки передач и решить вопрос минимальными средствами мы постараемся рассказать об их назначении и неисправностях более подробно.

Опора КПП на ВАЗ 2114: слева новая, справа старая

Назначение

Опоры коробки переключения передач предназначены для ее крепления к элементам кузова, а также для подавления вибрации и шума при движении.

Подушка МКПП ВАЗ 2112

Устройство и виды

В зависимости от конструкции автомобиля опоры КПП могут быть выполнены в различном исполнении. По типу подушки коробки могут быть резинометаллическими или гидравлическими.

Резинометаллические

Этот тип изделия представляет собой несложную конструкцию, состоящую из двух металлических пластин между которыми находится износостойкая резина.

Подушка коробки резинометаллическая для ВАЗ 2110

Это наиболее дешевый и популярный вид подушек. В последнее время некоторые производители начали заменять резину полиуретаном, из-за его повышенной износостойкости. Данный вид опор выпускается как в разборном, так и неразборном исполнении.

Гидравлические

Данные подушки представляют собой более современную конструкцию и способны эффективно сглаживать любые вибрации подстраиваясь под работу силовой установки.

Сама опора представляет собой корпус, с находящимися в нем двумя камерами, с мембраной между ними. В обеих камерах находится гидравлический наполнитель. В задачу мембраны входит устранение небольшой вибрации, при не быстром движении автомобиля на ровном шоссе и холостом ходу двигателя.

За вибрации, появляющиеся на скорости отвечает находящаяся в камерах жидкость. Меняющееся давление заставляет ее перемещаться между камерами опоры, увеличивая жесткой подушки, гася при этом пpaктически любые сильные вибрации.

Основные неисправности

В среднем срок службы опор коробки переключения передач составляет порядка 100 тысяч километров пробега и более. Однако при длительной эксплуатации автомобиля опоры силового агрегата испытывают различные нагрузки, плюс перепады температур, что отрицательно отражается на их состоянии. Резина подушек теряет эластичность, расслаивается, либо растрескивается и со временем вообще разрушается.

Развалившаяся опора АКПП Volkswagen Tiguan

Большие нагрузки на опоры КПП происходят при трогании и торможении автомобиля. При этом, если водитель предпочитает агрессивный стиль вождения, то есть резко трогает с места, резко тормозит, то подушки просто не смогут прослужить свой срок службы и раньше времени выйдут из строя.

Уставшая подушка КПП Fiat Albea

Также к неисправностям следует отнести и наезды на различные препятствия, когда может пострадать сам опopный кронштейн.В добавок к этому снизить срок эксплуатации опоры может и течь масла или антифриза, попадающие на резиновую основу подушки. Плюс к этому высокая тепловая нагрузка в моторном отсеке при одновременном попадании брызг холодной воды.

Признаки неисправности опоры

Вышедшая из строя подушка КПП даст о себе знать хаpaктерными признаками. Так при движении или торможении автомобиля появятся неприятные щелчки, толчки, стуки, скрип и шум в районе передней части машины.

При езде по различным неровностям появятся удары опять же в передней части авто, а также вибрация и отдача в рычаг переключения передач. Плюс при износе опоры часто появляется хаpaктерный скрип, лязг и может выбивать скорость.

На заднеприводных моделях автомобилей при износе опор КПП переключение передач будет затруднено, плюс появится вибрация машины в движении.

Определить неисправность опоры можно также и по корпусным шумам, например, при запуске и остановке двигателя, а также при изменении нагрузки.

Проверка состояния

Состояние опор можно проверить визуально. При осмотре на изделии не должно быть трещин (чаще всего появляются по краям), разрывов, расслоений, а также затвердевания резины. Иногда при затвердевании резиновая часть отслаивается от корпуса подушки, что будет видно при осмотре.

Подушка КПП, требующая замены

При износе сайлентблоков опор коробки передач могут сломаться крепления тяг КПП, деформироваться подушки с появлением трещин и в итоге опора может лопнуть.

На наличие люфтов

Определить неисправность подушки КПП можно на смотровой яме, либо эстакаде, при ее осмотре. Нужно приложить усилие к коробке двигая ее в стороны или вверх-вниз, смотря при этом на состояние опоры. Также на опору можно приложить усилие с помощью монтировки. Изношенная деталь будет «двигаться» своей внутренней частью. Рабочая опора в данном случае, будет выглядеть единым целым, упруго сопротивляясь приложенной нагрузке.

Помимо самих опор могут выйти из строя их крепежные болты, что будет видно по просевшей коробке.

Общая схема замены

Демонтаж и установка новой подушки КПП на большинстве моделей авто может быть выполнена своими руками, не обращаясь к профессионалам автосервиса. Достаточно иметь смотровую яму в гараже, не бояться грязной работы и приобрести минимальный перечень инструментов.

Для работы необходимо иметь:

• необходимый набор инструментов (перечень указывается в руководстве по ремонту данного автомобиля);

• Страховочные подставки под двигатель;

Порядок работы

• Автомобиль устанавливается на смотровую яму, поднимается ручной тормоз и под колеса устанавливаются опоры;

• Снимается (в зависимости от конструкции модели авто) аккумулятор и подставка под батарею;

• Кузов поднимается домкратом, под силовым агрегатом поперек смотровой ямы кладется надежный отрезок доски. Если в гараже есть ручная таль, то приподнимается только сам двигатель;

• На доску ставятся упоры и кузов опускается на них с домкрата, разгружая тем самым опоры;

На фото замена подушек КПП на примере Audi 80

• Отдается крепеж опоры КПП и она снимается;

Открутили болты и демонтировали опору

• Перед установкой новой подушки, нужно приложить ее на будущее место и проверить совпадение отверстий в опоре и отверстиях кузова. При необходимости можно опустить или поднять немного кузов домкратом;

• Устанавливается новое изделие, производится крепеж от предписанным производителем моментом и все собирается в обратном порядке.

Установили новую подушку КПП. Фото — Drive2.ru

В заключение

Для продления срока эксплуатации опор рекомендуем выбирать щадящий режим движения, избегая резких ускорений и торможений. Также периодически уделять внимания состоянию подушек силового агрегата, чтобы своевременно производить их замену. Рекомендуется проверять их прикаждом плановом техобслуживании либо при появлении признаков их неисправности.

При попадании на опоры масла или охлаждающей жидкости, очищать и протирать их насухо, сохраняя резину от разъедания.

Подушки (опоры) двигателя и коробки: что это и для чего? Просто о непростом!

Двигатель и коробка передач на вашем авто крепятся к раме или кузову. Когда двигатель работает, возникают различные вибрации, которые передаются по всему кузову. Чтобы это недопустить, инженерами были придуманы специальные опоры двигателя «подушки», которые не только удерживают силовой агрегат и коробку, но и гасят вибрации.

Подушки двигателя, а также коробки изолируют вибрации работающего двигателя и трансмиссии, делая поездку поистине комфортной. Как уже понятно, опоры выступают в качестве прокладки или изолятора, в то же время эффективно соединяя мотор и коробку с кузовом или рамой.

Опоры двигателя и коробки передач обычно представляют собой металлическое кольцо, заполненное твердой резиной, внутри которой находится втулка, которая выступает крепежом. Таким образом между металлическими соединениями нет прямого контакта, узлы, по сути, соединены при помощи упругой резины. Опоры двигателя могут иметь самые разные формы и конфигурации, нет какой-то единой формы или размера. Общее у них одно — это функции, которые они выполняют.

Для достижения еще лучшего комфорта, некоторые автомобили оснащены также гидравлическими опорами, которые заполнены жидкостью, способной еще лучше поглощать и гасить вибрации. Жидкость справляется с этой задачей лучше резины, которая все же проводит небольшие вибрации в салон авто. За улучшенный комфорт приходится платить дороже, поэтому наполненные жидкостью подушки стоят намного дороже простых резинометаллических подушек. И если после разрыва резины подушка хоть как-то выполняет свою работу, то гидравлическая опора, из которой вытекла жидкость, просто перестает гасить даже самые незначительные колебания.

Более продвинутые современные авто оснащены подушками с электронным управлением, которые могут изменять свою жесткость в зависимости от частоты оборотов двигателя и нагрузки на силовой агрегат. Такие опоры могут иметь в своей конструкции вакуумный привод, позволяющий менять жесткость крепления. Это дает возможность гасить вибрации двигателя на самых различных скоростях и оборотах.

Сегодня большинство переднеприводных автомобилей, внедорожников и минивэнов используют двигатели и коробки передач с поперечным расположением мотора. Это означает, что двигатель установлен перпендикулярно центральной оси транспортного средства. При таком типе расположения двигателя, обычно требуется три-четыре опоры для крепления двигателя и коробки передач. Такое количество подушек позволяет эффективно закрепить силовой агрегат и трансмиссии, а также минимизировать вибрацию, поступающую от них на кузов или раму.

На заднеприводных легковых и грузовых автомобилях обычно имеется пара опор двигателя с каждой стороны для поддержки двигателя и одна опора под задней частью коробки передач. Иногда добавляется дополнительная верхняя опора двигателя, которая препятствует раскачиванию мотора взад-вперед во время резкого ускорения или торможения авто. Верхние подушки, как правило, представляют собой резиновую втулку с металлическими наконечниками, один конец крепится к двигателю, а другой — к опоре поперечине радиатора.

Читайте также  Трансмиссия уаз патриот 2013

Со временем из-за постоянных нагрузок, даже когда мотор не работает, подушки приходят в негодность. Резина «устает», растрескивается и рвется, особенно на это влияет стиль езды и резкие взрывные нагрузки. Причем если вовремя не заменить одну опору, существует большая вероятность того, что уже очень скоро «умрут» и другие подушки. Это происходит потому, что, когда одна подушка перестает удерживать мотор, вес двигателя и коробки фактически распределяется на оставшиеся исправные опоры. Но так как вес гораздо больше допустимого, очень скоро подушки рвутся и перестают выполнять свою функцию.

Трещины, потеря формы, нарушение эластичности, неисправности крепления, приводят к чрезмерному движению двигателя и коробки передач. Это, в свою очередь, вызывает повышенную вибрацию, которая ощущается по всему кузову и в салоне. Неисправные опоры двигателя и коробки передач часто являются причиной чрезмерного шума и стука. Причем со временем это сказывается и на работе самого мотора и коробки. Передачи могут начать плохо включаться, могут возникнуть толчки при переключении или во время ускорения. В конечном итоге последствия от неисправных опор могут быть более серьезными и дорогостоящими.

Опоры двигателя и коробки передач являются неотъемлемым компонентом любого транспортного средства, на котором есть ДВС. К слову, на электрокарах необходимость в подушках или опорах напрочь отсутствует. При неисправных опорах двигателя, передвижение в авто будет некомфортным, а пассажиры, да и сам водитель, будут испытывать большой дискомфорт и очень быстро уставать от поездки. Как правило, проблемы с подушками проявляются на малых или холостых оборотах, при первых признаках, указывающих на то, что с подушками что-то не так, немедленно примите меры. В противном случае последствия могут быть намного более серьезными.

Рекомендую: Как определить какая подушка неисправна видео

avtoexperts.ru

В сегодняшней статье поговорим о таких важных элементах трансмиссии, как подушки КПП. Многие автолюбители даже не знают, как они выглядят и где находятся до тех пор, пока данные изделия не дадут о себе знать различного рода неисправностями.

Для того, чтобы понимать и своевременно отреагировать на появившиеся проблемы с подушками коробки передач и решить вопрос минимальными средствами мы постараемся рассказать об их назначении и неисправностях более подробно.

Назначение

Опоры коробки переключения передач предназначены для ее крепления к элементам кузова, а также для подавления вибрации и шума при движении.

Устройство и виды

В зависимости от конструкции автомобиля опоры КПП могут быть выполнены в различном исполнении. По типу подушки коробки могут быть резинометаллическими или гидравлическими.

Резинометаллические

Этот тип изделия представляет собой несложную конструкцию, состоящую из двух металлических пластин между которыми находится износостойкая резина.

Это наиболее дешевый и популярный вид подушек. В последнее время некоторые производители начали заменять резину полиуретаном, из-за его повышенной износостойкости. Данный вид опор выпускается как в разборном, так и неразборном исполнении.

Гидравлические

Данные подушки представляют собой более современную конструкцию и способны эффективно сглаживать любые вибрации подстраиваясь под работу силовой установки.

Сама опора представляет собой корпус, с находящимися в нем двумя камерами, с мембраной между ними. В обеих камерах находится гидравлический наполнитель. В задачу мембраны входит устранение небольшой вибрации, при не быстром движении автомобиля на ровном шоссе и холостом ходу двигателя.

За вибрации, появляющиеся на скорости отвечает находящаяся в камерах жидкость. Меняющееся давление заставляет ее перемещаться между камерами опоры, увеличивая жесткой подушки, гася при этом практически любые сильные вибрации.

Основные неисправности

В среднем срок службы опор коробки переключения передач составляет порядка 100 тысяч километров пробега и более. Однако при длительной эксплуатации автомобиля опоры силового агрегата испытывают различные нагрузки, плюс перепады температур, что отрицательно отражается на их состоянии. Резина подушек теряет эластичность, расслаивается, либо растрескивается и со временем вообще разрушается.

Большие нагрузки на опоры КПП происходят при трогании и торможении автомобиля. При этом, если водитель предпочитает агрессивный стиль вождения, то есть резко трогает с места, резко тормозит, то подушки просто не смогут прослужить свой срок службы и раньше времени выйдут из строя.

Также к неисправностям следует отнести и наезды на различные препятствия, когда может пострадать сам опорный кронштейн.В добавок к этому снизить срок эксплуатации опоры может и течь масла или антифриза, попадающие на резиновую основу подушки. Плюс к этому высокая тепловая нагрузка в моторном отсеке при одновременном попадании брызг холодной воды.

Признаки неисправности опоры

Вышедшая из строя подушка КПП даст о себе знать характерными признаками. Так при движении или торможении автомобиля появятся неприятные щелчки, толчки, стуки, скрип и шум в районе передней части машины.

При езде по различным неровностям появятся удары опять же в передней части авто, а также вибрация и отдача в рычаг переключения передач. Плюс при износе опоры часто появляется характерный скрип, лязг и может выбивать скорость.

На заднеприводных моделях автомобилей при износе опор КПП переключение передач будет затруднено, плюс появится вибрация машины в движении.

Определить неисправность опоры можно также и по корпусным шумам, например, при запуске и остановке двигателя, а также при изменении нагрузки.

Проверка состояния

Состояние опор можно проверить визуально. При осмотре на изделии не должно быть трещин (чаще всего появляются по краям), разрывов, расслоений, а также затвердевания резины. Иногда при затвердевании резиновая часть отслаивается от корпуса подушки, что будет видно при осмотре.

При износе сайлентблоков опор коробки передач могут сломаться крепления тяг КПП, деформироваться подушки с появлением трещин и в итоге опора может лопнуть.

На наличие люфтов

Определить неисправность подушки КПП можно на смотровой яме, либо эстакаде, при ее осмотре. Нужно приложить усилие к коробке двигая ее в стороны или вверх-вниз, смотря при этом на состояние опоры. Также на опору можно приложить усилие с помощью монтировки. Изношенная деталь будет «двигаться» своей внутренней частью. Рабочая опора в данном случае, будет выглядеть единым целым, упруго сопротивляясь приложенной нагрузке.

Помимо самих опор могут выйти из строя их крепежные болты, что будет видно по просевшей коробке.

Общая схема замены

Демонтаж и установка новой подушки КПП на большинстве моделей авто может быть выполнена своими руками, не обращаясь к профессионалам автосервиса. Достаточно иметь смотровую яму в гараже, не бояться грязной работы и приобрести минимальный перечень инструментов.

Для работы необходимо иметь:

• необходимый набор инструментов (перечень указывается в руководстве по ремонту данного автомобиля);

• Страховочные подставки под двигатель;

Порядок работы

• Автомобиль устанавливается на смотровую яму, поднимается ручной тормоз и под колеса устанавливаются опоры;

• Снимается (в зависимости от конструкции модели авто) аккумулятор и подставка под батарею;

• Кузов поднимается домкратом, под силовым агрегатом поперек смотровой ямы кладется надежный отрезок доски. Если в гараже есть ручная таль, то приподнимается только сам двигатель;

• На доску ставятся упоры и кузов опускается на них с домкрата, разгружая тем самым опоры;

• Отдается крепеж опоры КПП и она снимается;

• Перед установкой новой подушки, нужно приложить ее на будущее место и проверить совпадение отверстий в опоре и отверстиях кузова. При необходимости можно опустить или поднять немного кузов домкратом;

• Устанавливается новое изделие, производится крепеж от предписанным производителем моментом и все собирается в обратном порядке.

В заключение

Для продления срока эксплуатации опор рекомендуем выбирать щадящий режим движения, избегая резких ускорений и торможений. Также периодически уделять внимания состоянию подушек силового агрегата, чтобы своевременно производить их замену. Рекомендуется проверять их прикаждом плановом техобслуживании либо при появлении признаков их неисправности.

При попадании на опоры масла или охлаждающей жидкости, очищать и протирать их насухо, сохраняя резину от разъедания.

Как проверить подушки двигателя

С учетом того, что опоры (они же подушки) двигателя в среднем служат по 80-100 тысяч километров, не удивительно, что многим автовладельцам не знакома неисправность этих деталей. Но если машина уже не новая, и в подкапотном пространстве появились усилившиеся вибрации, то стоит подумать о том, как проверить подушки двигателя.

Разберем здесь все основные моменты относительно диагностики неисправности и способов проверки. В кратце информация по тому каким образом проверяются подушки, собрана в таблице, а ниже рассмотрим в деталях каждый их методов. Если же вас сначала интересует “как выглядит”, “где находится” и “зачем нужна”, то ознакомьтесь со статьей про опоры двигателя.

Как можно проверить Резино-металлические подушки Гидравлические опоры с механическим управлением Гидравлические опоры с электронно-вакуумным управлением
Внешний осмотр подкапотного пространства
Внешний осмотр снизу автомобиля
Метод проверки вибрации машины с АКПП
Метод проверки вакуумных шлангов

Когда нужна проверка подушек двигателя

Как вообще понять, что вам нужна диагностика подушек двигателя? Признаки неисправности этой детали следующие:

Читайте также  Трансмиссия форд маверик 2

Подушка мотора с повреждениями

  • вибрация, возможно сильная, которую вы чувствуете на руле или кузове автомобиля;
  • стуки из подкапотного пространства, которые слышны даже на холостом ходу;
  • толчки трансмиссии во время езды (особенно на автоматах);
  • удары под капотом при езде по неровностям;
  • усиливающиеся вибрации, толчки, стук при трогании с места и торможении.

Поэтому если ваша машина “пинается”, “дрожит”, “стучит”, особенно во время смены режимов двигателя, переключения коробки передач, трогании с места и торможении до остановки, то вероятно проблема именно в подушке двигателя.

Как проверить опору двигателя

Есть несколько основных методов проверки подушек двигателя. Два универсальные и используются как для диагностики традиционных резинометаллических опор ДВС, так и для гидравлических опор. Если у вас Тойота, Форд либо другая иномарка, на которой установлены гидравлические опоры, то проверка работоспособности подушек двигателя могут быть выполнены и другими методами, в том числе даже используя смартфон. Рассмотрим их все подробно.

Проверка резинометаллических подушек двигателя

Первый способ, который поможет определить неисправность — самый простой, но наименее информативный. Открываете капот, просите помощника завести двигатель, а затем медленно трогаться, проезжая буквально 10 сантиметров, затем включать заднюю скорость и двигаться назад. Если двигатель меняет свое положение в результате смены режимов движения авто, либо он слишком сильно вибрирует — скорее всего, проблема именно в подушках. Лучше всего такой метод подходит для проверки правой, она же верхняя, опоры двигателя — ее хорошо видно под капотом. Впрочем, выйти из строя может сразу несколько подушек либо проблема с нижней опорой, поэтому стоит перейти к следующему варианту.

Убедиться в нарушении целостности и проверить состояние всех подушек поможет второй метод. Для него понадобится яма или эстакада, домкрат, опора или подпорка, монтировка или крепкий рычаг. Дальше действуйте по алгоритму.

  1. Приподнимите переднюю часть автомобиля домкратом (если у вас мотор сзади, то заднюю).
  2. Зафиксируйте поднятый автомобиль подпорками или опорой/колодой.
  3. Используйте освободившийся домкрат, чтобы вывесить двигатель и снять его вес с опор.
  4. Изучите опоры двигателя на предмет повреждений.

Проверка гидравлической подушки на заведенном моторе

Визуальный осмотр резинометаллической опоры

Что Вы можете увидеть при их осмотре? Следы разрушений или повреждений конструкции, разрывы, трещины, расслоения резинового слоя, отслоение резины от металлической части. Во время осмотра особое внимание следует уделять местам соединения резины с металлом.

Если визуальный осмотр не дал результатов, то нужно провести еще одну процедуру. Попросите помощника взять монтировку или рычаг и немного подвигать двигатель в районе каждой из подушек. В случае присутствия заметного люфта в месте крепления, вам просто нужно закрутить покрепче крепление опор. Или же такими действиями вам удастся выявить отрыв резиновой опоры от ее металлической части.

Способ определения источника вибрации

Если осмотр не помог, и вибрации продолжаются, можно использовать метод, описанный в этом видео. Для того чтобы точно определить происхождения вибрации, ведь она может поступать не только от двигателя, но и КПП, выхлопной трубы, либо касания защиты к картеру, специалисты СТО применяют домкрат с резиновой накладкой. Приспособление заменит опору, взяв всю нагрузку на себя. Попеременно вывешивая мотор в точках, близких к родным опорам, определяют, где при таких манипуляциях пропадает вибрация.

Как проверить подушки двигателя на ВАЗ

Если говорить о наиболее популярных автомобилях ВАЗ, например модели 2170 (Приора), то в ней все подушки обычные, резинометаллические. Даже на современных Lada Vesta не используются гидроопоры. Поэтому для “вазов” актуален только внешний осмотр подушек безопасности, описанный выше, правда лишь в случае установки штатных опор, а не модернизированных, так как есть альтернативные варианты от сторонних производителей, либо подушки, которые подходят от других машин. Например, на “Весту” как замену оригинальной правой подушке (артикул 8450030109) используют гидроопору от BMW 3 в кузове E46 (артикул 2495601).

Характерными признаками “умерших” подушек двигателя ВАЗа являются:

  • слишком сильные и резкие рывки мотора;
  • дергается руль на высоких оборотах;
  • во время движения выбивает передачи.

Как проверить правую, заднюю, переднюю, левую подушки двигателя

В зависимости от конструкции автомобиля подушки в нем могут быть установлены в разных местах. Например, в автомобилях ВАЗ 2110-2112 используются верхняя опора (известная, как “гитара”), боковая правая и боковая левая, а также задняя подушки. У большинства автомобилей Мазда стоят правая, левая и задняя опоры. Многие другие автомобили (например, Рено) имеют — правую, переднюю и заднюю.

Чаще всего именно правая подушка установлена в верхней части автомобиля, из-за чего ее еще могут называть верхней. Поэтому первый метод проверки, без ямы, лучше всего подходит именно для правой (верхней) опоры. Второй метод — для передней и задней подушек, которые крепят двигатель внизу.

Заметьте отдельно и ту особенность, что в разных моделях автомобилей не все подушки могут быть одинакового типа. Часто бывает так, что опоры в верхней части гидравлические, а в нижней части — резинометаллические. У дорогих автомобилей все опоры гидравлические (они же могут называться гелевыми). Проверять их можно методами которые будут описаны ниже.

Как проверить подушки двигателя видео

Проверка и замена правой подушки двигателя Логан

Проверка и замена опор ДВС на ВАЗ 2113, 2114, 2115

Проверка гидравлической подушки двигателя

Метод с раскачкой и вибрацией двигателя при запуске актуален также для проверки гидравлических (гелевых) подушек, однако стоит еще осматривать их корпус на наличие подтеков гидравлической жидкости. Смотреть нужно как в верхней части опоры, где есть технологические отверстия, так и в нижней, где она может износиться. Это касается любых гидравлических подушек — как с механическим управлением, так и с электронно-вакуумным.

Вышедшие из строя гидравлические подушки определить гораздо проще нежели обычные. Не заметить тряску двигателя, стуки, вибрацию по кузову при запуске, езде по кочкам и проезде лежачего полицейского либо отдачу на ручку переключения скоростей не получится. Также проще и выявить люфт в вертикальном и горизонтальном направлении при расшатывании поддомкраченного двигателя монтировкой.

Самый простой метод, которым можно проверить исправность верхней правой гидроподушки — установив авто на ручник, сильно погазовать. Отклонения двигателя и ход штока в опоре сможет заметить любой водитель.

Проверка гидравлических опор двигателя

Следующий способ подходит для автомобилей с гидравлическими опорами ДВС на машинах с АКПП. Для него понадобится смартфон с установленной программой по измерению вибраций (например, Accelerometer Analyzer или Mvibe). Сначала включаете режим драйв. Затем смотрите на экране вырос ли уровень вибраций. Потом делаете тоже самое на задней передаче. Определяете в каком режиме двигатель вибрирует сильнее обычного. Затем просите помощника сесть за руль, а сами смотрите на двигатель. Пусть включает тот режим, в котором вибрации усилились. Обратите внимание, на какую сторону в этот момент проседает мотор — именно эта подушка и повреждена.

Еще один метод проверки подходит для автомобилей исключительно с гидравлическими опорами, которые используют электронно-вакуумное управление подушками. Для этого нужно завести двигатель, причем лучше открыть крышку маслозаливной горловины, так стуки двигателя слышны более четко. Затем нужно найти вакуумные шланги, которые идут к каждой из подушек. К правой обычно есть доступ сверху, просто открыв капот (как в этом видео). Снимаем шланг подушки, зажимаем его пальцем — если стук пропадает, значит в подушке есть разрыв и присутствует разгерметизация, поэтому она стучит.

Что может произойти если не менять неисправные опоры

Что будет, если не обращать внимание на возможные неисправности подушек двигателя? Поначалу, когда вибрация и стук незаметны, ничего критичного не произойдет. Но с разрушением подушек двигателя, силовой агрегат начнет передавать вибрации на детали шасси и они начнут выходить из строя гораздо быстрее это могло бы быть при тех же условиях эксплуатации. Также мотор может биться об элементы подкапотного пространства и приводить к повреждению различных патрубков, шлангов, проводов и других деталей. Да и состояние самого двигателя может пострадать из-за постоянных ударов, которые ничем не гасятся.

Как продлить жизнь подушкам двигателя

Подушки двигателя больше всего работают в моменты самых сильных вибраций мотора. Это в первую очередь трогание с места, разгон и торможение. Соответственно, режим вождения с мягким стартом и меньшим количеством резких ускорений и остановок продлевает жизнь подушкам двигателя.

Конечно, дольше эти детали ходят на хороших дорогах, но на этот фактор нам очень сложно повлиять. Как и на запуски в минусовую температуру, когда резина дубеет и хуже переносит вибрации. Но в целом можно сказать, что аккуратная и спокойная езда способна продлить жизнь многим деталям, в том числе и подушкам двигателя.

Виды, устройство и принцип работы опоры двигателя

Работа любого двигателя сопровождается динамическими вибрациями. Они распространяются по всему кузову и передаются в салон автомобиля. Сделать езду комфортной помогают опоры (подушки) двигателя. Кроме того, данные элементы конструкции предназначены для фиксации деталей, а также защиты их от деформации и раскачивания в процессе движения транспортного средства.

  1. Что такое опора двигателя (подушка) и для чего она предназначена
  2. Количество и расположение опор двигателя
  3. Виды опор двигателя
  4. Устройство и принцип работы различных видов подушек двигателя
Читайте также  Устройство нивы шевроле трансмиссия

Что такое опора двигателя (подушка) и для чего она предназначена

Опоры двигателя – это специальные узлы, с помощью которых двигатель и коробка передач закрепляется на раме, подрамнике или кузове автомобиля. Чтобы надежно выполнять свою работу, опора должна обладать высокой износостойкостью и прочностью. Поэтому конструкция детали представляет собой основу из стали, оснащенной в областях стыка с мотором резиновыми подушками. Именно последние гасят колебания, производимые работающим двигателем.

Помимо поглощения вибраций, опора служит амортизатором двигателя, предотвращая его механическое повреждение после наезда на неровности дорожной поверхности.

Главные функции опор двигателя:

  1. Погасить удары и толчки, которые возникают при движении транспортного средства.
  2. Обеспечить эффективную виброизоляцию салона на холостом ходу.
  3. Обеспечить меньший износ деталей за счет снижения раскачивания двигателя.

Количество и расположение опор двигателя

Расположение опор многим автовладельцам не известно до тех пор, пока не начнется сильная вибрация при работе мотора. Тогда детали обратят на себя внимание сами, хотя под капотом их не всегда видно. Чаще всего без специальной подготовки и знаний увидеть можно только верхнюю опору.

Главными факторами, которые определяют количество подушек двигателя и их расположение, считается масса и положение силового агрегата в моторном отсеке, а также тип кузова транспортного средства.

Как правило, для крепления силовой установки применяется 3 или 4 опоры ДВС. Причем трехточечная фиксация является наиболее распространенной практически у всех производителей. Несмотря на различный способ расположения и метод их крепления, фиксация должна быть настолько надежной, чтобы в процессе эксплуатации автомобиля не было значительных смещений мотора.

Кроме двигателя на резинометаллических опорах крепится также и трансмиссия. Поэтому необходимо разграничивать опоры коробки передач и двигателя.

Виды опор двигателя

Для конкретных моделей своих автомобилей производители разрабатывают разные опоры силовых установок, которые обладают оптимальными показателями жесткости. Если резина на металлических каркасах деталей будет меньшей твердости, чем нужно, то при езде мотор будет сильно раскачиваться.

Принцип работы гидравлической опоры

На текущий момент опоры двигателя представлены двумя большими категориями:

  1. Гидравлические.
  2. Резинометаллические.

Чаще всего “резиновые” встречаются на отечественных автомобилях или иномарках старых выпусков. Их конструкция очень простая, с низкой себестоимостью и обеспечивает сносное качество выполнения своих прямых функций. Гидравлические подушки устанавливаются на автомобилях заграничных производителей. Отличаются детали более комфортным и удобным использованием, а также высокой эффективностью и износостойкостью.

По типу управления гидравлические опоры бывают:

  • механическими;
  • электронными;
  • динамическими.

Динамические опоры были разработаны инженерной командой компании Porsche и внедрены на собственный спорткар в 2011 году.

Устройство и принцип работы различных видов подушек двигателя

Независимо от типа опоры и ее конструктивных особенностей, принцип действия один и тот же: производится гашение толчков (колебаний) и удерживание силового агрегата.

Однако, детали разных категорий имеют свои особенности:

  • Резинометаллические опоры – обладают простой конструкцией: соединенные между собой две пластины из металла, между которыми помещается подушка из необходимой для конкретного автомобиля и двигателя жесткости резины. Более совершенная конструкция этих опор содержит дополнительно буферы, предназначенные для смягчения ударов, и пружину, повышающую жесткость детали. Наряду с резиновыми элементами, многими производителями предлагается и полиуретановый аналог, который отличается большей износостойкостью. Опоры этой категории могут быть неразборными или разборными. Резина предоставляет вибрирующему двигателю относительную свободу движений, и таким образом, неплохо гасит колебания.

Подушки двигателя на основе полиуретанового компонента чаще всего используются на спортивных машинах, где болиды разгоняются до больших скоростей и нуждаются при этом в конструкции повышенной жесткости.

  • Гидравлические опоры – считаются более прогрессивным вариантом крепления. Принципом действия гидроопора напоминает обычные амортизаторы. Колебания гасит рабочая жидкость, перетекающая из одной камеры в другую. Жидкость более динамична, она быстрее отрабатывает колебания двигателя. Активная гидрооопора также содержит камеру с гидравлической жидкостью. Разница в том, что дном этой камеры служит мембрана, которая может перемещаться по сигналу блока управления двигателя, подстраивая характеристики узла под режим работы мотора.

Динамическая опора двигателя

Различают такие типы управления гидроопор:

  • Механическое – разрабатываются отдельно для каждой марки и модели транспортного средства, поскольку в основе детали будет или демпфирование на скорости сильных вибраций или хорошая шумоизоляция на холостом ходу;
  • Электронное – более продвинутая конструкция. Позволяет управлять жесткостью детали в процессе движения посредством электроники. Таким образом, повышая или снижая жесткость опоры, комфорт на скорости или холостом ходу будет одинаково высоким.
  • Динамическое (на основе электромагнитного воздействия) – принцип работы таких узлов заключается в использовании магнитной жидкости, т.е. содержащей намагничиваемые частички металла. В результате подобного воздействия такая жидкость меняет коэффициент вязкости и, соответственно, жесткость всей конструкции.

На сегодняшний день наибольшей популярностью пользуются гидравлические опоры, однако, резинометаллические все еще используются. Независимо от того, какой тип подушек установлен в машине, стремительно начинать движение с места или на высоких скоростях проезжать глубокие неровности на дорогах не рекомендуется. Это может быстро вывести их из строя.

В поисках вибрации (часть 1) — Подушки ДВС, Муфта, Кардан

Всем привет и спасибо за внимание к моему БЖ!

Практически сразу с покупки (когда отошел немного от шока и трепета) заметил, что машина под нагрузкой (при нажатии на газ) начинает толи вибрировать, толи бубнить как сабфувер… В общем инородное моему уху и заднице ощущение, но кажется незаметное пассажиру… Начал читать темы н Д2, сгонял даже к одноклубнику из f30family, отключал программно раздатку… ничего не понял, но на драйве это обозвали как то типа «низкочастотная вибрация». Я — ну окей, начал еще больше, смотреть ютубы. Там набрел на канал про карданы и раздатки. Понял ситуацию примерно так — на ф30 и еще ряде моделей ф-кузова существует несколько вариантов, почему машина вибрирует. ВАЖНО! Не гудит, не трясет, не бьет в руль… а именно вибрирует еще и с низкочастотным звуком и только при нажатии педали газа либо при разгоне. Диапазон вибрации у меня был такой: 40-80 км/ч, 1000-1500 об/мин.

Итак, кто же может быть виновником этого безобразия? (инфо из истоничков, которые удалось просмотреть, не мои суждения)

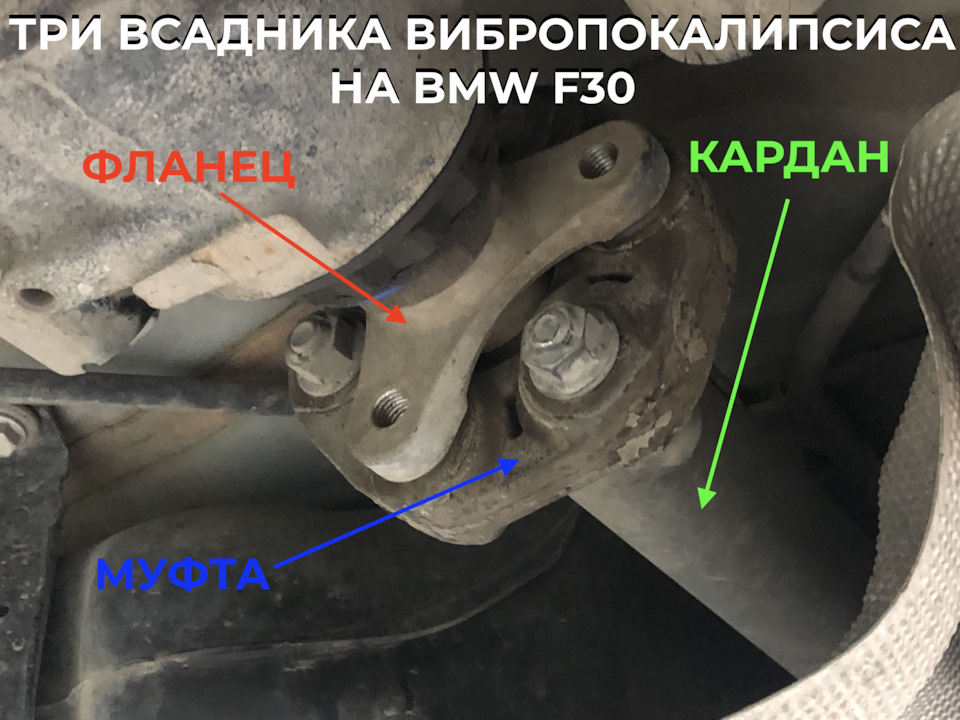

1) Муфта / эластичная муфта — как правило на стыке редуктора и заднего кардана — примыкает к фланцу. Реже — передняя. Все просто — трескается, теряет свойства и идет в пляс.
2) Собственно фланец. Куча роликов и статей про ток как «слизывает» шлицы во фланце. Отсюда и тычки в переключении могут быть и вибрации.
3) Сам кардан — вероятно разбалансирован все теми же муфтой или фланцем. Как? До вас заменили муфту (к примеру) — баланс кардана нарушен. Почему? Если верно понял — кардан балансируется на заводе в сборе с муфтами и фланцем. Соответсвенно новая деталь этот баланс нарушает.
4) Вибрацию дают кривые колеса

В общем поехал искать причину, для начала нужно было поднять машину

В целом муфты в хорошем состоянии, без визуальных дефектов. Существует способ, который иногда помогает отскочить по легкому от этой проблемы — открутить муфту (которая имеет по сути 3 положения ее крепления) и провернуть ее вместе с карданом в следующее положение. Что я и сделал в этот раз. Повернули без съема.

Пошли осматривать далее, подсняли защиту почти всю какая была. Дошли до подушек двигателя…

Судя по всему, правая подушка устала и начинает бить. Окей — заказываю у знакомого запчастюли, благо близко, быстро и в наличии) Подушки рекомендовано было брать ориг:

— Подушка крепления двигателя Правая BMW 22116856184
— Подушка крепления двигателя Левая BMW 22116856183

Осматриваем подушки после снятия:

После покупки я менял масло в раздатке в этой записи, и так как маслице еще в наличии — почему бы еще не освежить спустя тысячу пробега.

До меня (насколько я понял) масло в раздатке не менялось. 1000км назад откачали 200-220 гр масла, что маловато. Решил заодно посмотреть как оно там. Откачали в этот раз 330 гр… А теперь всем, кто еще задается вопросом или сомневается — надо ли обслуживать раздатку и редукторы. На фото ниже масло, с пробегом 1000 км после частичной замены… Оно такое, как будто его так и не меняли за все 118 тысяч пробега) Вобщем, весной поменяю еще разок, благо литровой бутылки с оригинальной жижей хватает на 3 замены

Ну собственно, подозрение в вибрации пало на подушку, тк она реально имела износ… Плюс повернули муфту… Еду кататься и надеяться что вибрация ушла

СПОЙЛЕР: как вы поняли из названия «часть 1» — скоро будет продолжение xD

Яков Кузнецов/ автор статьи

Приветствую! Я являюсь руководителем данного проекта и занимаюсь его наполнением. Здесь я стараюсь собирать и публиковать максимально полный и интересный контент на темы связанные ремонтом автомобилей и подбором для них запасных частей. Уверен вы найдете для себя немало полезной информации. С уважением, Яков Кузнецов.

Понравилась статья? Поделиться с друзьями:
NEVINKA-INFO.RU
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
