Чем смазать цилиндр сцепления ваз 2107

Устройство рабочего цилиндра сцепления ВАЗ 2107. Самостоятельный ремонт и регулировка механизма. Алгоритм настройки штока и замена шланга гидропривода.

Чем смазать цилиндр сцепления ваз 2107

Ремонт рабочего цилиндра и регулировка привода сцепления ВАЗ 2107 своими руками

Проблемы со сцеплением могут доставить серьёзные неприятности владельцам автомобилей с механической коробкой переключения передач. Не является исключением и ВАЗ 2107. Однако большинство неисправностей можно довольно просто устранить своими руками.

Устройство и принцип действия сцепления ВАЗ 2107

ВАЗ 2107 оборудован однодисковым сцеплением сухого типа с гидравлическим приводом. В конструкцию привода входят:

  • бачок с пробкой и встроенным успокоителем жидкости;
  • подвесная педаль с толкателем;
  • главный и рабочий цилиндры;
  • металлический трубопровод;
  • соединяющий трубопровод и рабочий цилиндр шланг.

При нажатии педали, усилие через толкатель передаётся на поршень главного цилиндра сцепления (ГЦС). ГЦС заполнен тормозной жидкостью, поступающей из бачка гидропривода. Поршень выталкивает рабочую жидкость, и она под давлением через трубопровод и резиновый шланг поступает в рабочий цилиндр сцепления (РЦС). В РЦС давление увеличивается, и жидкость выталкивает из устройства шток, который, в свою очередь, приводит в действие вилку сцепления. Вилка, в свою очередь, перемещает выжимной подшипник, выводя из зацепления нажимной и ведомый диски.

Рабочий цилиндр сцепления ВАЗ 2107

РЦС является конечным звеном гидропривода сцепления. Его более частый по сравнению с другими узлами механизма выход из строя связан с повышенными нагрузками, возникающими в результате высокого давления жидкости.

Устройство РЦС

Рабочий цилиндр ВАЗ 2107 состоит из:

  • корпуса;
  • поршня;
  • штока (толкателя);
  • пружины;
  • защитного колпачка (чехла);
  • двух манжет (уплотнительных колец);
  • клапана для стравливания воздуха;
  • стопорного кольца с шайбой.

Расположение РЦС

В отличие от ГЦС, который расположен в салоне ВАЗ 2107, рабочий цилиндр находится на корпусе картера сцепления и прикручен к нижней части «колокола» двумя болтами. Добраться до него можно только снизу, предварительно сняв защиту двигателя (при её наличии). Поэтому все работы проводятся на смотровой яме или эстакаде.

Признаки неисправности РЦС

Выход РЦС из строя сопровождается следующими симптомами:

  • непривычно мягкий ход педали сцепления;
  • периодические или постоянные провалы педали сцепления;
  • резкое снижение уровня рабочей жидкости в бачке;
  • появление следов жидкости под автомобилем в районе коробки переключения скоростей;
  • трудности при переключении скоростей, сопровождающиеся хрустом (скрежетом) в КПП.

Эти признаки могут быть следствием и других неисправностей (всего механизма сцепления, ГЦС, коробки переключения скоростей и пр.). Поэтому перед началом работ по замене или ремонту РЦС нужно убедиться, что «виноват» именно он. Для этого его следует внимательно осмотреть. Если на корпусе цилиндра, на его штоке или шланге обнаружатся следы рабочей жидкости , можно начинать демонтаж РЦС.

Основные неисправности РЦС

Основная часть РЦС изготовлена из прочной стали, поэтому полностью его меняют лишь при серьёзных механических повреждениях. В остальных случаях можно ограничиться ремонтом. Наиболее часто цилиндра выходит из строя из-за износа уплотнительных колец поршня, защитного чехла, неисправностей клапана выпуска воздуха и повреждением шланга, соединяющего цилиндр и трубопровод.

Ремонтный комплект для РЦС

Любую вышедшую из строя деталь можно приобрести отдельно. Однако при замене манжет целесообразнее купить ремонтный комплект, включающий три резиновых уплотнителя и защитный чехол. Для классических моделей ВАЗ ремкомплекты выпускаются под следующими каталожными номерами:

  • 2101–1602516;
  • 2101–1605033;
  • 2101–1602516.

Стоимость такого набора составляет порядка 50 руб.

Ремонт рабочего цилиндра сцепления

Для ремонта РЦС нужно снять с автомобиля. Для этого потребуются:

  • круглогубцы или пассатижи;
  • гаечные ключи на 13 и 17;
  • ёмкость для слива жидкости;
  • чистая суха тряпка.

Демонтаж РЦС

Демонтаж РЦС осуществляется в следующем порядке:

  1. Устанавливаем автомобиль на смотровую яму или эстакаду.
  2. Из смотровой ямы ключом на 17 откручиваем наконечник соединения шланга гидропривода и рабочего цилиндра.

Разборка и замена неисправных деталей РЦС

Для разборки и ремонта цилиндра потребуются:

  • гаечный ключ на 8;
  • шлицевая отвёртка;
  • чистая сухая тряпка;
  • немного тормозной жидкости.

Разбирается рабочий цилиндр в такой последовательности:

  1. Зажимаем цилиндр в тиски.
  2. Рожковым ключом на 8 откручиваем клапан стравливания воздуха и осматриваем его на наличие повреждений. При подозрении на неисправность приобретаем новый клапан и готовим его к установке.

Перед заменой манжет поршня и защитного чехла металлические детали цилиндра нужно очистить от грязи, пыли, следов влаги с помощью тормозной жидкости и чистой тряпки. Новые уплотнители и чехол устанавливаются в процессе сборки РЦС. Сначала на поршень надевается передняя манжета, потом задняя. При этом задняя манжета фиксируется шайбой. Защитный чехол устанавливается вместе с толкателем. Сборка устройства и его монтаж производится в обратном порядке.

Видео: ремонт рабочего цилиндра сцепления ВАЗ 2107

Прокачка гидропривода сцепления

После любых работ, связанных с разгерметизацией механизма сцепления, а также при замене жидкости гидропривод необходимо обязательно прокачать. Для этого будут нужны:

  • тормозная жидкость (0,3 л);
  • резиновый шланг;
  • ключ на 8;
  • сосуд для сбора жидкости (подойдёт пластиковая бутылка объёмом 0,5 л).

Кроме этого, для прокачки потребуется помощник. Порядок действий следующий:

  1. После установки РЦС и подсоединения к нему шланга заливаем в бачок гидропривода жидкость до уровня, соответствующего нижнему краю горловины.
  2. Надеваем один конец заранее заготовленного шланга на штуцер клапана для стравливания воздуха, а другой конец опускаем в ёмкость для сбора жидкости.

Настройка привода сцепления

После прокачки рекомендуется отрегулировать привод сцепления. Для этого понадобятся:

  • штангенциркуль или (в крайнем случае) линейка;
  • гаечные ключи на 8, 10, 13, 17;
  • круглогубцы или пассатижи.

Порядок настройки сцепления на карбюраторных и инжекторных моделях ВАЗ 2107 отличается. В первом случае регулируют настройку свободного хода педали сцепления, во втором — амплитуду движения штока рабочего цилиндра.

Для карбюраторных ВАЗ 2107 привод настраивается следующим образом:

  1. Измеряем величину амплитуды свободного хода (люфта) педали сцепления при помощи штангенциркуля. Она должна составлять 0,5–2,0 мм.
  2. Если амплитуда выходит за указанные пределы, ключом на 10 откручиваем контргайку на шпильке ограничителя хода и, поворачивая ограничитель в ту или иную сторону, выставляем требуемый люфт.

Для инжекторных ВАЗ 2107 регулировка привода осуществляется в следующем порядке:

  1. Устанавливаем автомобиль на смотровую яму или эстакаду.
  2. Снизу пассатижами снимаем стяжную пружину с вилки сцепления.
  3. Определяем люфт толкателя рабочего цилиндра, отжимая вилку сцепления до упора назад. Он должен составлять 4–5 мм.
  4. Если люфт не попадает в указанный интервал, ключом на 17 держим гайку регулировки штока, а ключом на 13 откручиваем фиксирующую гайку.

Шланг рабочего цилиндра

Шланг, соединяющий трубопровод и рабочий цилиндр, подлежит замене в случае:

  • видимых повреждений, сопровождающихся вытеканием тормозной жидкости;
  • обнаружения на его поверхностях трещин, вздутий (шишек);
  • износа резьбовых соединений наконечников.

Выпускаемые отечественными предприятиями шланги имеют каталожный номер 2101–1602590 и стоят около 100 руб.

Для замены шланга необходимо:

  1. Установить машину на эстакаду или смотровую яму.
  2. Поднять капот и найти в моторном отсеке место соединения трубопровода гидропривода и шланга рабочего цилиндра.
  3. Ключом на 17 зафиксировать наконечник шланга, а ключом на 13 открутить штуцер на трубопроводе. Подставить под конец трубопровода ёмкость и собрать вытекающую из него жидкость.
  4. Ключом на 17 выкрутить наконечник другого конца шланга из корпуса РЦС. В гнезде цилиндра установлено резиновое уплотнительное кольцо, которое также необходимо заменить.
  5. Установить новый шланг в обратной последовательности.

Таким образом, диагностика, ремонт и замена рабочего цилиндра сцепления ВАЗ 2107 не представляет большой сложности даже для неискушённого автолюбителя. Минимальный набор инструментов и рекомендации профессионалов позволят выполнить все работы с минимальными затратами времени и денег.

Течет главный цилиндр сцепления ВАЗ-2107 — меняем

Еще зимой начал замечать, что со стороны педали сцепления подтекает жидкость через манжету, а под капотом виден мокрый подтек в месте крепления главного цилиндра сцепления, уровень тормозной жидкости в бачке стал резко снижаться.

Информативность педали немного упала, да и передачи стали нестабильно включаться, видимо, так как усилие не до конца передавалось на выжим. Поэтому требовалась его замена.
В магазине был куплен новый оригинальный цилиндр и выкроено время для ремонта.

Так, нам необходимо вооружиться:
— Кувалдой
— Рожковым ключом на 8 и 13
— Воротком с торцовой головкой на 13 с удлинителем
— Плоской и фигурной отверткой
— ВД-40 или аналог, металлической щеткой
— Медицинской капельницей или шланчиком для прокачки
— Резиновой грушей или шприцом для откачки жидкости
— Чистой баночкой под анализы жидкость

Для начала, грушей или шприцом откачиваем жидкость из бачка.

Затем отсоединяем расширительный бачек и отводим в сторону, чтобы не мешал. Ключом на 13 и отверткой откручиваем и снимаем гайку трубопровода, а также шланг бачка и тоже отводим в сторону, предварительно зачистив место щеткой и побрызгав ВДшкой.

Теперь отворачиваем накидной головкой два болта крепления цилиндра к корпусу и снимаем его, не забывая придерживать граверные шайбы, чтобы не упали.

С посадочного места соскребаем старый герметик и тщательно все протираем.
Теперь можно ставить новый цилиндр. Но предварительно проверяем наличие смазки под пыльником — все в норме.

Со стороны салона выставляем толкатель поршня по центру проема, он должен без проблем войти в отверстие манжеты цилиндра.

Фланец нового цилиндра мажем тонким слоем автомобильного герметика, даем немного подсохнуть и вставляем на место.

Ставим новые граверные шайбы и затягиваем болты.

Нажимаем педаль сцепления и удостоверяемся что толкатель вошел по месту и цилиндр работает. Возвращаем на место трубопровод и шланчик, все надежно затягиваем.
Заполняем бачек слитой тормозной жидкостью и приступаем к прокачке сцепления. По штатной инструкции необходимо:
1. Надеть один конец шланга на штуцер для прокачки сцепления, другой конец опустить в банку.

2. Резко выжать педаль сцепления 4-5 раз с интервалом 2-3 секунды и удерживать ее нажатой.
3. Ключом на 8 отвернуть штуцер примерно на 3/4 оборота, из шланга начнет выходить жидкость с пузырьками воздуха.

4. После того, как истечение жидкости прекратится, завернуть штуцер и снова повторить операции 2 и 3 до полного прекращения выхода пузырьков. При этом необходимо следить, чтобы уровень жидкости в бачке был выше минимума и, при необходимости, подливать ее.
5. Завернуть штуцер, снять шланг, одеть защитный колпачек.
Но, так как помощника не было решил просто один раз отвернуть штуцер и медленно прокачать педаль, доливая жидкость в бачек (что делал раньше при прокачке тормозов). Пришлось прогнать жидкость по кругу 2-3 раза пока пузырьки не перестали выходить — благо по капельнице это все видно.
Теперь, нажимая педаль, проверяем сцепление — отчетливо должен чувствоваться момент выжима сцепления, педаль не должна «проваливаться».
Все в порядке, проверяем на протечку места соединения шлангов и трубопровода, доливаем жидкость в бачок до нормы и закрываем крышку. Удостоверяемся в целостности манжеты на ней.

Затем решил разобрать старый цилиндр и посмотреть что внутри. Сначала маленькой отверткой или шилом снимаем стопорное кольцо.

Делаем это осторожно, так как поршенек внутри подпружинен и может резко вылететь вместе с остатками тормозной жидкости.

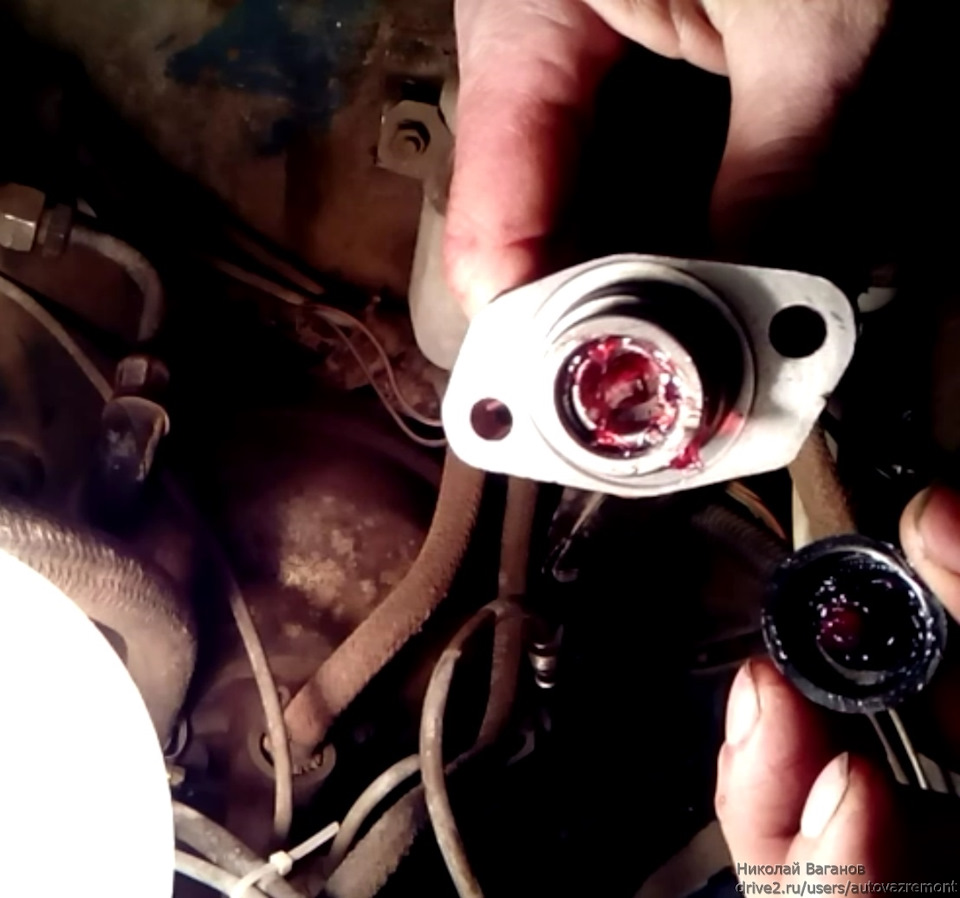

Осматриваем поршенек — отчетливо виден износ поверхности, небольшие задиры, особенно по краям.

То же самое и на поршеньке толкателя, соответственно и зеркало цилиндра также изношено.

Замена уплотнительных колец может и поможет, но ненадолго, поэтому и рекомендуют менять цилиндр полностью, тем более свои 10 лет он уже отходил.

Ремонтируем главный цилиндр сцепления ВАЗ 2101 — 2107

Сцепление — одно из самых важных частей автомобиля, при выходе из строя сцепления пользоваться автомобилем становится практически невозможно.

Главный цилиндр сцепления ВАЗ 2106

Несколько общих моментов: на всех классических моделях ВАЗ сцепление гидравлическое, то есть состоит из двух цилиндров, главного и рабочего. Главный цилиндр установлен сверху, он посредством действия на него педали сцепления создает избыточное давление, которое и заставляет двигаться рабочий цилиндр. Рабочий цилиндр — это цилиндр в системе сцепления, который двигает непосредственно вилку сцепления, устанавливается снизу и в нем содержится штуцер для прокачки сцепления.

Также важно знать, что с 2101 по 2107 все части сцепления идентичны и взаимозаменяются. Рабочей жидкостью в системе сцепления является обычная тормозная жидкость.

Установка ремкомплекта главного цилиндра сцепления

Определить когда необходимо ремонтировать главный цилиндр не сложно, основными признаками его неисправности являются:

  • Недостаточное выключение сцепления (сцепление ведет)
  • Любой вид подтекания, что из-под гаек крепления шланга и трубок, что из торца из-под резиновых уплотнителей
  • Заклинивание главного цилиндра в нажатом положении

В моей же ситуации главный потек из-за износившегося уплотнительного кольца, иными словами жидкость потекла по педали сцепления в салон .

Ремонт я начал с демонтажа шланга бачка, открутил хомут на главном цилиндре и быстро его сняв с главного повернул вверх и защемил за крышкой бачка чтобы жидкость не вытекала из бачка. Далее я открутил трубку, которая идет к рабочему цилиндру, делал это я специальным ключом, жаль нет фотографии но приобрести такой можно без проблем в любом автомагазине. Осталось только открутить сам главный, он крепится двумя гайками на 13 и извлечь его из-под капота.

Снят пыльник, заметно, что жидкость текла отсюда

Подковырнув отверткой пыльник, я увидел откуда именно текла жидкость, предположение было абсолютно правильным.

Далее необходимо протереть цилиндр, удалить грязь и ржавчину.

Внимание. Нельзя использовать для мойки бензин или аналогичные жидкости, так как они очень быстро испортят новые резинки. Для промывки элементов сцепления и тормозов используют чистую тормозную жидкость.

После очистки от грязи, можно приступить к разбору. Для этого понадобится шило или аналогичный предмет.

Далее нужно аккуратно извлечь внутренности, имея ввиду что поршень находится под действием пружины.

Вот так это выглядит

Далее необходимо очистить корпус главного цилиндра, нельзя скрести детали отверткой наждачкой и тп, это так на всякий случай, я использую тряпку с тормозной жидкостью. В мануалах по ремонту я часто встречал такие выражения, что если на деталях появились рыски, царапины и прочее то он не годен. Но вопреки всему этому практика показывает, что не смотря на все риски, при условии установки качественного ремкомплекта главный цилиндр работает без замечаний. Я использовал вот такой комплект:

Ремкомплект главного цилиндра сцепления ВАЗ

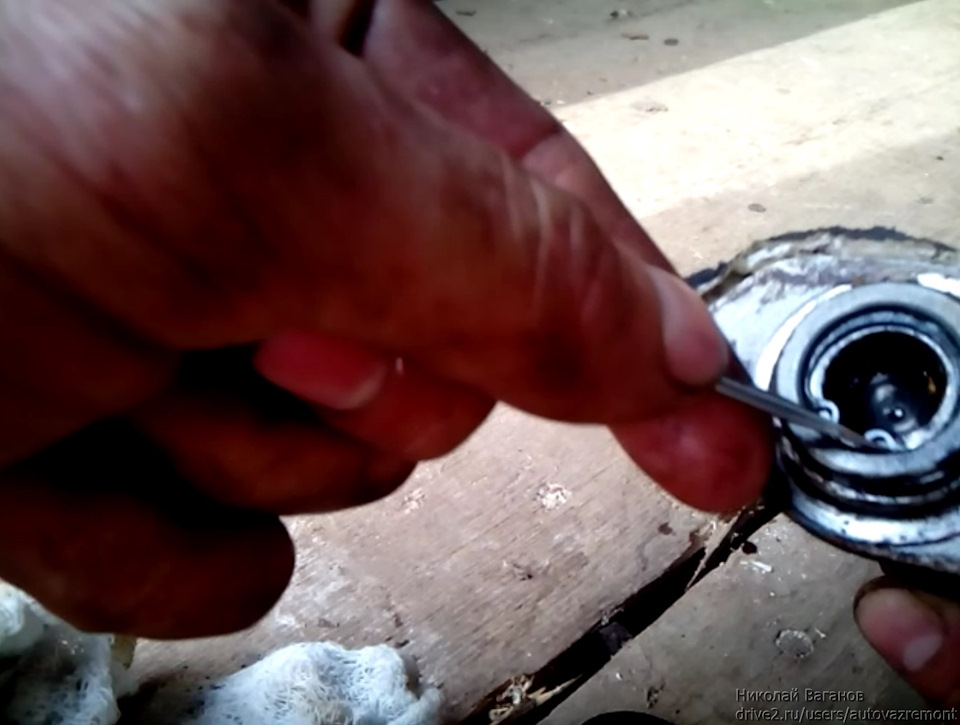

Снимаем старые кольца, чистим все канавки, отверстия. Там не должно быть не пыли ни мусора.

Кольцо снято, очищаем поршень, ставим новое

Спасибо за подписку!

А вот и кстати причина течи цилиндра сцепления:

Кольцо износилось не равномерно

После очистки и замены колец, можно собирать цилиндр, ниже фотография что и как должно стоять:

Здесь фото не очищенного, я его добавил сюда чтобы показать правильность сборки

Собрав цилиндр устанавливаем штопорное кольцо

Прокачка сцепления на ВАЗ 2106

После того как произвели ремонт, необходимо прокачать сцепление. Во всех руководствах по ремонту можно найти стандартную инструкцию по прокачке сцепления, но она может помочь не всегда.

  1. Первый вариант прокачки стандартный, он состоит в том, что необходимо заполнить бачок жидкостью, открутить штуцер для прокачки, одеть на штуцер шланг, а второй конец опустить в посудину с чистой жидкостью. Затем нажимая на педаль следим за тем когда перестанет выделятся воздух, также не забываем контролировать уровень в бачке.
  2. Второй способ состоит в задействовании помощника — один человек нажимает на педаль 4-6 раз и держит нажатой ее в пол. Второй откручивает штуцер для прокачки, со штуцера должны выходить пузырьки воздуха, как только они перестанут выходить необходимо завинтить штуцер, а после этого отпустить педаль. И так до восстановления нормальной работы педали и пока не перестанут выходить пузырьки воздуха.
  3. Есть еще самый простой способ прокачки, но который не всегда срабатывает — для его осуществления необходимо просто налить жидкость в бачек и отвинтить штуцер на рабочем цилиндре. Жидкость самотеком пройдет через всю систему и когда начнет стабильно вытекать из штуцера его можно завернуть и прокачку считать оконченной.

Как прокачать сцепление на ВАЗ 2107

    167 2 192k

Прокачка сцепления ВАЗ 2107, как и других авто классического семейства (начиная с 2101), нужна после любой операции по ремонту частей его привода. Прокачивать контур требуется после замены главного или рабочего цилиндра, шланга или трубки, а также при смене жидкости. Задача манипуляции – добиться, чтобы в гидроприводе сцепления отсутствовал воздух.

Как выполнить эту процедуру на карбюраторном или инжекторном автомобиле и какие могут быть трудности – смотрите инструкцию.

В каких ситуациях следует прокачивать

Любой ремонт гидропривода, вызывающий его разгерметизацию, а также смена рабочей жидкости, является прямым показанием для прокачки. Но, даже если детали или жидкость не менялись, прокачка сцепления выполняется при попадании воздуха, нарушающего работу гидравлического привода.

Признаками того, что контур завоздушен и нужна прокачка сцепления на ВАЗ 2107, являются:

  • слишком мягкий ход педали;
  • трудности и хруст при включении передач, вплоть до невозможности включения и/или движения с места;
  • вой или вибрации при удержании педали сцепления на включенной передаче.

Как прокачать сцепление на ВАЗ 2107: подготовка

Рабочий цилиндр сцепления и его прокачной штуцер

Перед тем, как прокачать сцепление на ВАЗ 2107, нужно подготовить инструменты и расходные материалы:

  • гаечный ключ на 8;
  • сухая ветошь;
  • тонкий прозрачный шланг (хорошо подходит медицинская капельница);
  • тара для слива рабочей жидкости;
  • бутылка литра свежей тормозной жидкости.

В качестве ключа, которым будет открываться прокачной штуцер, лучше брать накидной, зажимной, или глубокую головку на 8, так как рожковые ключи лижут грани. Длина шланга должна составлять около 0,5-1 метра. В качестве рабочей жидкости на ВАЗ 2107 может быть использована тормозная, марки DOT-4 (чаще используется на инжекторном авто) либо DOT-3 (как правило залита в старых карбюраторных моделях). Тары 0,5 литра хватит, даже если нужна полная замена, поэтому брать больше, имеет смысл лишь когда заодно необходимо прокачать и тормозную систему.

Как прокачать сцепление на ВАЗ 2107: инжектор и карбюратор

На всех Жигулях используется однотипный гидропривод сцепления, поэтому тип питания двигателя ВАЗ 2107 (инжектор или карбюратор) и его модель (2101, 2103, 2104, 2105, 2106) решающей роли не играют. Нюансы могут быть лишь в особенностях доступа к цилиндру привода, так как прокачать сцепление на ВАЗ 2107 карбюратор позволяет чуть быстрее, чем инжектор. Ниже рассмотрим подробную инструкцию, какими способами можно прокачивать и почему у вас может не получатся.

Как правильно прокачивать сцепление на ВАЗ 2107: пошаговая инструкция

Прокачку сцепления на ВАЗ 2107 следует выполнять на яме, эстакаде или подъемнике, но в таком случае может понадобиться демонтаж подмоторной защиты (если установлена). Также можно выполнить прокачку с доступом сверху, просто установив машину на ровной площадке, но это немного труднее. Проще всего качать сцепление ВАЗ 2107 с помощником, в таком случае порядок работ будет таким:

Видео инструкция как прокачать сцепление на классике ВАЗ несколькими способами

  1. Открывается капот и снимается крышка с расширительного бачка сцепления, расположенного слева на моторном щите, туда нужно долить жидкость до максимума.
  2. Нужно добраться до рабочего цилиндра сцепления, расположенного слева от колокола КПП.
  3. Снять резиновый колпачок с прокачного штуцера, накинуть на него ключ на 8 и надеть шланг.
  4. Налить в тару для слива граммов 100 свежей жидкости DOT 3/4 и окунуть в нее конец шланга (чтобы не было подсоса воздуха).
  5. Попросить помощника около 5 раз прокачать педаль сцепления с интервалом 1-3 секунды и оставить ее выжатой.
  6. Открыть штуцер рабочего цилиндра сцепления на 0,5-1 оборот ключа, чтобы по шлангу потекла жидкость.
  7. Закрыть штуцер, когда жидкость перестанет течь.
  8. Проконтролировать уровень ТЖ в бачке, а если он упал – долить еще.
  9. Повторить операции п. 5-8 до момента, пока жидкость не начнет течь ровной струйкой без пузырьков.
  10. Затянуть штуцер, протереть детали ветошью от подтеков и надеть резиновый колпачок обратно.
  11. Проверить уровень жидкости в бачке (если мало – долить снова) и закрутить его крышку.

Выполнив эти несложные процедуры, вы прокачаете систему привода сцепления на классике и добьетесь четкой его работы

Как самому прокачать сцепление ВАЗ 2107: альтернативные способы

Если попросить кого-то качать педаль нет возможности, нужна прокачка сцепления ВАЗ 2107 без помощника. В этой процедуре тоже нет ничего сложного. Самому прокачать сцепление на ВАЗ 2107 можно такими способами:

Как прокачать сцепление на классике самому

  • фиксацией педали;
  • давлением;
  • вакуумом;
  • самотеком.

Прокачка сцепления ВАЗ 2107 с фиксацией педали

Так как прокачать педаль сцепления ВАЗ 2107 и одновременно работать со штуцером самому невозможно, можно попробовать использовать вместо ассистента газлифт подходящей длины с силой от 100 Н. Подойдет и доска, обрезок трубы или другой продолговатый предмет, которым получится подпереть педаль в выжатом положении. Дальнейший порядок прокачки сцепления Жигулей – такой же, как и с помощником. Единственное отличие – качать педаль и фиксировать ее выжатой придется самому.

Прокачка сцепления ВАЗ 2107 под давлением

Второй вариант, как самостоятельно прокачать сцепление ВАЗ 2107 – под давлением. Для этого нужно взять большой шприц (желательно на 20 кубов или больше), какую-то тару для сбора жидкости и выполнить такие манипуляции:

  1. Набрать полный шприц ТЖ.
  2. Соединить шприц и штуцер шлангом от капельницы.
  3. Открыть расширительный бачок гидропривода сцепления.
  4. Открыть прокачной штуцер ключом на 8 и начать подавать жидкость в цилиндр шприцем, создавая напор.
  5. Вдавливать свежую жидкость в цилиндр, пока в бачке не перестанут идти пузыри.
  6. Закрутить штуцер, протереть все ветошью, надеть колпачок и закрыть бачок.

Прокачка сцепления ВАЗ 2107 с разрежением

Разрежение в системе и прокачать рабочий цилиндр сцепления можно используя большой медицинский шприц

Еще один способ, как быстро прокачать сцепление на ВАЗ 2107 в одиночку – прокачка вакуумом (разрежением). Она происходит по тому же принципу, что и под давлением, но жидкость нужно не подавать, а откачивать. Общий порядок прокачки цилиндров привода сцепления на семерке такой:

  1. Открываем бачок и доливаем жидкость по горло.
  2. Накидываем ключ на штуцер, надеваем шлангу на него, а второй конец – на шприц.
  3. Открываем штуцер и шприцем тянем жидкость из цилиндра, контролируя уровень в бачке.
  4. Периодически подливаем DOT-4, не допуская падения ниже 1,5-2 см от дна бачка.
  5. Прекращаем тянуть жидкость после того, как она пойдет в шприц струйкой без пузырей, и затягиваем штуцер.
  6. Снимаем приспособление, протираем цилиндр от жидкости, надеваем колпачок и закрываем крышку бачка.

Прокачка сцепления на классике ВАЗ самотеком

Прокачать сцепление на ВАЗ 2107 своими руками можно самотеком, но это займет чуть больше времени. Для этого надо:

  • Открыть пробку бачка.
  • Надеть шланг на штуцер, окунув концом в емкость для слива, и открыть штуцер.
  • Начать доливать жидкость в бачок, следя за стекающей по шлангу струйкой.
  • Прекратить доливку, когда струйка станет ровной и без пузырьков.
  • Затянуть штуцер, снять шланг, протереть подтеки, надеть колпачок и закрыть пробку бачка.

Почему не получается прокачать сцепление ВАЗ-2107

Причиной, почему не получается прокачать сцепление на ВАЗ 2107, может быть:

Такое состояние цилиндров сцепление может стать причиной неудачной прокачки. Она будет блокировать жидкость подающуюся к рабочему цилиндру установленному на КПП

  • засорение гидравлического контура;
  • неисправность цилиндров гидропривода;
  • перегиб шланга или трубки контура;
  • подсос воздуха извне.

Чтобы решить проблему, нужно осмотреть контур на предмет перегибов и/или подтеков. Если они – следует поправить/заменить шланг или трубку. Если нет – попробовать продуть контур и сменить жидкость. Для этого нужно открыть штуцер, слить старую ТЖ прокачкой или давлением, выкрутить штуцер совсем и продуть контур насосом или компрессором.

Для соединения можно использовать пробку бачка с отверстием, в которое вставлен ниппель бескамерной шины. Эту крышку надо накрутить вместо родной, соединить с насосом или компрессором и подать напор воздуха. Он выдует все отложения через отверстие штуцера.

Затем надо вкрутить штуцер, залить свежую жидкость и прокачать контур согласно инструкции. Прокачку сцепления на ВАЗ 2107 следует выполнять одним из способов, описанных выше. Если и это не помогло – нужно диагностировать цилиндры и менять неисправную деталь на новую.

Замена рабочего цилиндра сцепления на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Рабочий цилиндр сцепления – не все люди знают что это такое, но всё же время от времени его приходиться заменять, но как же его заменять если не все знают что это такое? Вкратце. В автомобиле мы на данный момент рассматриваем классику, присутствует два цилиндра сцепления один из которых главный а другой рабочий. Выполняют они практически одну и ту же функцию, при нажатии на педаль сцепления поршень (Указан зелёной стрелкой) который находиться внутри главного цилиндра сцепления смещается и тем самым выталкивает тормозную жидкость дальше.

В это время тормозная жидкость продолжает свой путь и тем самым упирается в тот же самый поршень (Указан синей стрелкой) только который уже располагается в рабочем цилиндре сцепления, и после того как тормозная жидкость упрётся она начнёт выталкивает поршень в связи с чем он перемещается в перёд и там уже нажатием на вилку, сцепление в автомобиле выключается.

В общем мы поняли что в обоих цилиндра должна быть постоянно тормозная жидкость, но зачем же она нужно некоторые из вас спросят? Всё дело в том что тормозная жидкость не сжимаема, и поэтому её используют как в тормозной системе так и в приводе сцепления, в общем давайте вернёмся ближе к теме.

Примечание!
Для замены рабочего цилиндра сцепления на новый, вам нужно будет запастись: Основным набором гаечных ключей, а так же пассатижами и возможно вам ещё понадобиться новая тормозная жидкость около 1-го, 2-х литров!

Краткое содержание:

Где находиться рабочий цилиндр сцепления?
Он располагается рядом с коробкой, а если быть более точнее то он закреплён при помощи двух болтов на самом картере сцепления коробки, поэтому увидеть его беспрепятственно вам лишь удастся только если вы будете находиться под днищем автомобиля, или если вы будете смотреть глубоко в подкапотное пространство, более подробное его местонахождение смотрите на фото чуть ниже, он указан стрелкой:

Когда нужно менять рабочий цилиндр сцепления?
Как мы уже поняли, внутри рабочего цилиндра находиться тормозная жидкость за счёт которой сцепление и выключается у автомобиля, но бывает такое что со временем данный цилиндр приходит в негодность и в его корпусе начинают появляться щели и тем самым из него понемногу начинает выходить жидкость которая в нём находиться, это очень легко понять если вы визуально поглядите на него, а так же это можно и понять не смотря на него вовсе, а как это сделать спросите вы?

Всё дело в том что если цилиндр приходит в негодность и из него начинает выходит тормозная жидкость, то первое что произойдёт с педалью сцепления, так это то что она станет очень легко нажиматься, то есть система будет не герметична так сказать, а если система будет не герметична, то и сцепление работать практически не будет, то есть вы нажимаете на педаль, она нажимается очень легко а сцепление при этом не включается, вот пожалуй эта одна из самым распространённых проблем которая случается при выходе рабочего цилиндра сцепления из строя.

Примечание!
Но не надо забывать о том, что лёгкое включение педали сцепления может так же быть вызвано и из-за других причин, к примеру потёкший главный цилиндр сцепления, который в этом случае так же нужно будет заменить! (О том как заменить главный цилиндр и узнать при каких неисправностях его нужно менять, см. в статье под названием: «Замена главного цилиндра сцепления»)

Как заменить рабочий цилиндр сцепления на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Для снятия сперва вам нужно будет запастись гаечным ключом и при помощи ключа, ослабить гайку которая крепит шланг к цилиндру.

Примечание!
Заметьте то что затяжку данной гайки всего лишь нужно будет ослабить, а не полностью отвернуть и после чего отсоединить шланг от цилиндра, такого пока делать не нужно, это чуть ниже!

2) Затем отложите гаечный ключ в сторону, и после чего при помощи пассатижей, оттяните а затем полностью снимите оттяжную пружину с цилиндра.

3) Следом не убирая пассатижи, разогните и после чего извлеките шплинт из отверстия которое находится в кончике толкателя данного цилиндра.

Примечание!
Шплинт это одна из таких деталей которая очень часто теряется, поэтому положите её на видное место чтобы потом можно было её беспрепятственно найти и установить обратно!

4) Далее при помощи ключа выверните два болта которые крепят цилиндр к картеру сцепления коробки передач.

5) Теперь отсоедините скобу от цилиндра которая так же закреплялась болтами вместе с самим цилиндром и которая служит для крепления оттяжной пружины.

6) Затем ухватившись рукой за рабочий цилиндр, аккуратно снимите его вынув при этом толкатель который указан стрелкой из отверстия которое находиться в вилке.

7) И после чего полностью отверните гайку, которая крепит шланг к цилиндру, и затем полностью снимите цилиндр с автомобиля.

Примечание!
Перед тем как начать отворачивать данную гайку, подготовьте какую нибудь пробку или же емкость, в которую сольётся вся тормозная жидкость из шланга гидропривода сцепления. Теперь когда всё подготовлено аккуратно отверните гайку которая крепит шланг и тем самым отсоедините шланг от цилиндра и затем слейте из отверстия шланга, а так же из отверстия самого рабочего цилиндра всю отработанную тормозную жидкость!

Лучше конечно же всё таки будет слить из шланга всю жидкость в ёмкость и после установки нового цилиндра залить совершенно новую тормозную жидкость в гидропривод сцепления, потому что когда жидкость будет сливаться она тем самым промоет всю систему от грязи которая в ней находиться! (О том как залить тормозную жидкость в бачок сцепления, см. в статье под названием: «Замена жидкости в сцепление»)

Установка:
1) Установка нового цилиндра сцепления происходит в обратном порядке снятию.

Примечание!
После установки цилиндра, обязательно произведите прокачку сцепления! (О том как прокачать сцепление, см. в статье: «Прокачка сцепления на ВАЗ»)

Дополнительный видео-ролик:
Более подробно на процесс замены данного цилиндра, вы смажете поглядеть на видео-ролике который размещён чуть ниже:

Гцс ваз 2107 ремонт

КАК ЗАМЕНИТЬ РАБОЧИЙ ЦИЛИНДР СЦЕПЛЕНИЯ НА LADA 2107 БЕЗ ПОМОЩИ СПЕЦИАЛИСТОВ?

Никто не хочет испытывать дискомфорт во время езды, тем более, если это связано с проблемами в области управления автомобилем. Владельцам отечественной «классики» приходится уделять состоянию своей машины больше времени и сил, потому что привыкли все делать своими руками. С полной уверенностью можно сказать, если автовладелец уже освоили процесс регулировки развала-схождения, то ему по плечу отремонтировать и гидропривод муфты включения трансмиссии, достаточно изучить технологию.

ОБЩИЕ СВЕДЕНИЯ

Чтобы замена рабочего цилиндра сцепления ВАЗ 2107 была оправдана, неплохо знать его назначение и первые признаки неисправности. Система передачи крутящего момента на классических вазовских моделях приводится в действие за счет гидропривода, основная задача которого заключается в передаче усилий при нажатии на педаль управления муфтой.

В свою очередь, гидропривод состоит из двух цилиндров: главного и рабочего. При воздействии на педаль, в ГЦ создается давление, вследствие чего тормозная жидкость через клапан нагнетается в рабочий цилиндр (РЦ). Последний приводит в действие шток, который выжимает вилку, тем самым осуществляя выбор передач.

Традиционно РЦ расположен на картере КПП и закреплен двумя болтами, поэтому добраться к нему возможно только находясь под днищем авто. Работа обеих цилиндров зависит от наличия тормозной жидкости, поэтому нужно следить за ее уровнем, тем более, что делать это несложно – емкость находится в моторном отсеке.

КОГДА НУЖНА ЗАМЕНА НЕИСПРАВНОГО РАБОЧЕГО ЦИЛИНДРА СЦЕПЛЕНИЯ НА ВАЗ 2107: ПРИЗНАКИ И ПРИЧИНЫ

В большинстве случаев неполадки управления муфты связаны с потерей герметичности, когда педаль теряет свою упругость при нажатии. Однако данный факт еще полбеды, а вот невозможность включить передачу – это уже серьезно.

Если скомпоновать признаки, указывающие на необходимость замены рабочего цилиндра сцепления на автомобиле ВАЗ 2107, то получим список:

  1. Падение уровня тормозной жидкости в бачке, что говорит о потере герметичности шланга или РЦ. Поломка также определяется по пятнам под машиной.
  2. Периодические «провалы» педали или ее мягкий ход свидетельствуют о попадании воздуха в систему. Поломка может быть следствием изношенного манжета или трещин корпуса рабочего цилиндра.
  3. Постепенная потеря жесткости педали и затрудненное переключение передач говорят о поломке пружины РЦ. При этом уровень жидкости остается без изменений, а регулировка педали результатов не дает.

Протекание жидкости из главного цилиндра сигнализирует аналогичными признаками, поэтому при осмотре нужно обращать внимание и на его состояние.

КАК СМЕНИТЬ РАБОЧИЙ ЦИЛИНДР LADA САМОСТОЯТЕЛЬНО?

Для работы понадобится следующий набор инструмента:

  • Пассатижи.
  • Рожковый ключ «на 17».
  • Головка «на 13».

Процесс ремонта комфортнее выполнять на смотровой яме или эстакаде. При отсутствии такой возможности переднюю часть машины нужно поднять домкратом и установить на опоры, предварительно зафиксировав задние колеса башмаками. Далее работы производятся по следующим переходам:

  • Ослабить рожковым ключом «на 17» гайку наконечника шланга в пробке РЦ.
  • При помощи пассатижей отсоединить оттяжную пружину.
  • Разогнуть и вынуть пассатижами шплинт на конце толкателя.
  • Головкой «на 13» отвернуть два болта крепления цилиндра к картеру КПП.
  • Отсоединить кронштейн, который крепился болтами.
  • Вынув толкатель из вилки, взять РЦ в руку и ключом «на 17» полностью отвернуть гайку наконечника и снять шланг.
  • Выполнить замену рабочего цилиндра сцепления на автомобиле ВАЗ 2107, и сразу закрутить наконечник шланга, чтобы избежать потерь тормозной жидкости.
  • Закрепить новую деталь в обратной последовательности.

Определенная часть автолюбителей предпочитают слить старую тормозную жидкость перед операцией, считая, что это позволит им избавиться от грязи в системе. Как бы там ни было, а прокачку и регулировку сцепления делать придется в любом случае.

КАК ПРОКАЧАТЬ СИСТЕМУ УПРАВЛЕНИЯ МУФТЫ?

Для качества работы трансмиссии важно отсутствие воздуха в системе, для чего и делается прокачка. Процедура аналогична прокачке тормозов. Для выполнения работы нужен помощник:

  1. Залить в бачок на главном цилиндре тормозную жидкость.
  2. Надеть на штуцер резиновый шланг соответствующего диаметра. Второй конец шланга опустить в емкость с некоторым количеством жидкости.
  3. Попросить помощника нажать на педаль 5-6 раз и зафиксировать ее в нажатом положении.
  4. Ключом «на 10» отвинтить на пол-оборота штуцер и выпустить пузырьки воздуха, после чего закрутить штуцер и повторить процедуру до полного исчезновения воздуха в жидкости.

Во время производства работ важно следить за уровнем жидкости в бачке и своевременно пополнять.

КАК СДЕЛАТЬ РЕМОНТ РАБОЧЕГО ЦИЛИНДРА МУФТЫ КЛАССИЧЕСКОЙ «СЕМЕРКИ»?

В определенных случаях автолюбители предпочитают самостоятельно приобретать не только комплект для ремонта муфты, но и запчасти для реставрации цилиндра своими силами. Такой вариант позволяет сэкономить некоторую сумму, если следовать следующим пунктам:

  1. Зажать деталь в тиски и открутить пробку в заднее части.
  2. Снять резиновый колпачок.
  3. Демонтировать стопорное кольцо со стороны пробки.
  4. Извлечь внутренние элементы узла.
  5. Ключом «на 10» выкрутить штуцер для прокачки.

Чтобы замена отремонтированного рабочего цилиндра сцепления на ВАЗ 2107 была качественной, нужно:

  1. Осмотреть состояние пружины и сменить при необходимости.
  2. Сменить все резиновые уплотнения.
  3. Осмотреть зеркало узла.
  4. Прочистить штуцер.

Перед сборкой все детали следует смазать тормозной жидкостью. Нельзя пользоваться бензином или дизтопливом, потому что резина потеряет свои качества. Менять прокладку под пробкой только при наличии протечек. Собрав и установив узел, заканчиваем процесс прокачкой системы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
