Чем отличается корзина сцепления ваз 21213

Сообщение в конференции 11.05.04 (оригинал):

В Заруле про совместимость сцеплений 2121 и 2123. Из № 5 цитата (стр. 202, ответы на вопросы).

3. Можно ли сцепление 21233 применять на «Ниве» ВАЗ-21213?

Сцепление с таким индексом производит в Турции фирма Vаlео (может продаваться как турецкое).

Принципиальное отличие от других: увеличенный до 215 мм диаметр. Предназначено для «Шевроле-Нивы» в комплекте с маховиком, диаметр рабочей поверхности которого составляет 215 мм.

На автомобилях «Нива» и «классике» применим только полный комплект такого сцепления — ведомый и нажимной диски, выжимной подшипник (типа 2110) с наружным диаметром 39,5 мм. Еще одно обязательное условие —
маховик 2123, с другим работать не будет. В картере сцепления «классической» коробки передач достаточно места для размещения такого сцепления. При использовании комплекта сцепления 2123 с приводом выключения 2101 в приводе вилки должен быть установлен зазор 4-6 мм.

Конец цитаты.

Это называется, и где ж вы раньше были?

Дополнение (письмом).

Был в «одном солидном магазине», увидел комлект сцепления Valeo 2123, т. е. для Шеви-Нивы. Цена комплекта

3200 р. Продавцы позволили сфотографировать диск 2123, да ещё дали 2121 от Sachs’a для сравнения:

Даже на фото хорошо видно, что 2123 не только больше по диаметру (что чрезвычайно важно!), но и имеет гораздо более мощный демпфер. Пружины демпфера двойные — внутри основных находятся пружины меньшего диаметра, толщина центральной части диска больше, вся конструкция «на ощупь» существенно мощнее, толще стенки центральной шлицевой втулки.

Как уже известно, новое сцепление может быть поставлено на любой «классике» ВАЗ’а, при условии замены маховика. Остаётся только пожалеть, что для такой несложной модернизации ВАЗ’у понадобилось ждать разработки новой модели — 2123, в миру Шеви-Нива, а 21213 в своё время получила чудо, лежащее слева.

Сравнение диаметров, сцепление 2123 подложено под 2121:

Накладка 2123 у Valeo чуть темнее, видно, что + 5 мм диаметра налицо.

Сообщение в конференции 19.11.04, автор pavlo1 (оригинал):

Вот, поставил на крокодильчика сцепление от Шеви. Маховик ваз 2123 (1000 руб.) и сцепление в сборе Valeo ВАЗ-2123 (3900 руб.) было куплено в http://www.texkom.ru/

Выжимной подшипник очень похож на зубильный т. е прижат постоянно.

Ощущения после установки и регулировки, полностью совпадают с репликой в статье FAQ (автор дает ссылку на эту статью)

И ГДЕ Ж ВЫ БЫЛИ РАНЬШЕ.

СУПЕР! и ЕЩЕ РАЗ СУПЕР.

Педаль сцепления стала такой мягкой, почти как педаль тормоза или даже лучше! Плавность и динамика, при трогании приближаются к иномарочным.

Я, в восторге и не жалею о потраченных деньгах.

По моему для крокодилов другой альтернативы нет, да и на 21213-14 лучшее решение.

Дополнение от 12.11.07, автор carmadon.

Цитата из «За Рулём»
«Принципиальное отличие от других: увеличенный до 215 мм диаметр. Предназначено для «Шевроле-Нивы» в комплекте с маховиком, диаметр рабочей поверхности которого составляет 215 мм. На автомобилях «Нива» и «классике» применим только полный комплект такого сцепления — ведомый и нажимной диски, выжимной подшипник (типа 2110) с наружным диаметром 39,5 мм. Еще одно обязательное условие — маховик 2123, с другим работать не будет. В картере сцепления «классической» коробки передач достаточно места для размещения такого сцепления. При использовании комплекта сцепления 2123 с приводом выключения 2101 в приводе вилки должен быть установлен зазор 4-6 мм.»

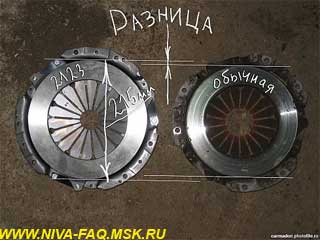

Разница, как говорится, налицо:

2123-е не только больше по диаметру (что чрезвычайно важно!), но и имеет гораздо более мощный демпфер. Пружины демпфера двойные: внутри основных находятся пружины меньшего диаметра. Толщина центральной части диска больше, вся конструкция «на ощупь» существенно мощнее; толще стенки центральной шлицевой втулки.

Для установки понадобятся следующие детали
1. Сцепление 2123 Chevy Niva VALEO (826474) 2123-1601000-91
2. Цилиндр сцепления рабочий 21230-1602510-00
3. Маховик 21230-1005115-00
4. Кронштейн рабочего цилиндра сцепления — 2123-1602492
5. Пластина рабочего цилиндра сцепления — 2123-1602157

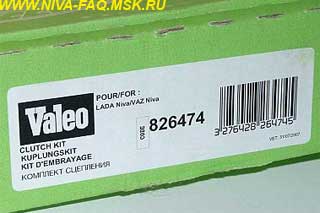

Продётся комплект Valeo вот в такой коробке:

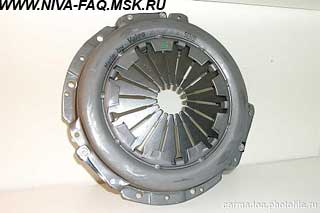

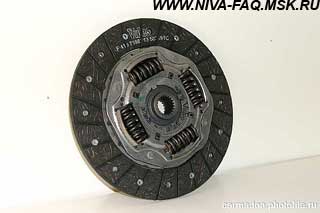

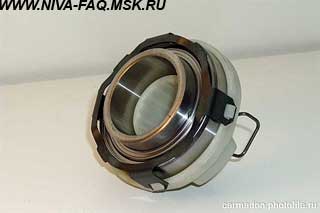

В комплект входят нажимной диск, ведомый диск и выжимной подшипник постоянного вращения:

Сама корзина хоть и жестче сама по себе, но у неё и другие плечи диафрагмы, ход как бы остается прежним, но она кажется мягче.

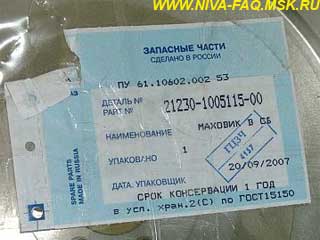

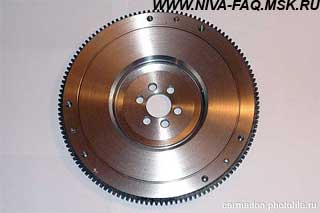

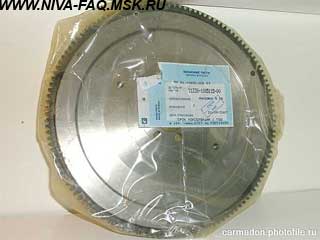

Маховик (не требует дополнительной балансировки):

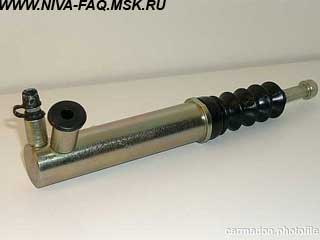

РЦС и его крепеж:

Шток РЦС фиксированной длины, поджим постоянный. Регулировка никакая не нужна, запас хода есть в обоих направлениях.

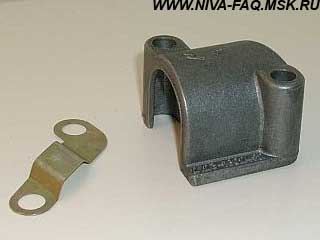

Крепление РЦС (кронштейн и пластина) оказались редкими деталями. Мало того, что они отсутствуют в каталогах запчастей (несмотря на то, что код кронштейна отлит прямо на нём), их ещё и не сыскать в московских магазинах, хотя в Питере они есть в свободной продаже. По последним данным крепёж РЦС есть в магазине нивских запчастей на ул. Люблинская, 47.

Писать про саму установку не имеет смысла, т.к. просто снимаются старые детали и устанавливаются новые. Тюнингом это действо врядли можно назвать ;). Открываем буквари на параграфах «Замена маховика» и «Замена сцепления» и делаем так же. Остановлюсь только на некоторых моментах.

Корзина прикручивается болтами 2108!

Закреплённый на картере, РЦС выглядит таким образом:

В кронштейне РЦС есть выточка, в которую укладывается буртик РЦС. Это препятствует его продольному перемещению, а лыска на буртике РЦС не дает ему проворачиваться.

Пластина РЦС укладывается таким образом, выпуклой стороной наружу:

Если вы купили комплект крепежа вместе с болтами, то следует проверить вылезание болтов крепления РЦС в пространство картера. Зафиксирована пара случаев, когда длинные болты намертво блокировали маховик:

Дополнение от 18.11.08, автор МИ><@ник.

В этой статье есть ошибка. На предпоследней фотке предлагается планку поджима цилиндра ставить неправильно, если так сделать, то выштамповка упрётся в буртик цилиндра, планка начнёт деформироваться и увеличиваться в длину, и будет клинить болты при затяжке. Нужно ставить загибом вниз:

чтобы выштамповка ложилась не на буртик, а на стенку цилиндра.

P. S. И смажьте маслом нижний болт до установки в кронштейн, иначе при затяжке на него начинает наматывать пыльник.

Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах

Сцепление ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 однодисковое, сухое. С центральной нажимной пружиной диафрагменного типа. Оно расположено в алюминиевом картере, прикрепленном болтами к блоку цилиндров двигателя и конструктивно объединенном с коробкой передач. Привод сцепления ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 гидравлический, беззазорный, с автоматической компенсацией износа фрикционных накладок ведомого диска.

Устройство сцепления ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4, конструкция, нажимной и ведомый диски, главный и рабочий цилиндр, привод сцепления.

Кожух сцепления соединен с маховиком шестью болтами. В маховике установлены три штифта, которые при установке входят в соответствующие отверстия кожуха, центрируя его. Тремя парами упругих стальных пластин с заклепками кожух соединен с нажимным диском. Этот узел в сборе («корзина» сцепления) отбалансирован на стенде, поэтому заменять его
следует целиком. Замена необходима при сильном износе поверхности нажимного диска или осадке диафрагменной пружины.

Ведомый диск в сборе с пружинным демпфером крутильных колебаний установлен между маховиком и нажимным диском «корзины» и может перемещаться по шлицам первичного вала коробки передач.

Ведомый диск заменяют при:

— Осевом биении в зоне накладок более 0,5 мм.
— При растрескивании, задирах или неравномерном износе накладок.
— Если расстояние от поверхности накладки до заклепок менее 0,2 мм.

Устройство сцепления автомобилей ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 до 2009 года выпуска.

Сцепление автомобилей ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 с 2009 года выпуска.

С 2009 года на автомобили ВАЗ-21214М Лада 4х4 устанавливают привод сцепления с автоматической компенсацией износа фрикционных накладок ведомого диска.

Наименования и каталожные номера деталей сцепления ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Наименования и каталожные номера деталей привода сцепления автомобилей ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Основные регулировочные данные сцепления.

— Начальный свободный ход педали сцепления: 1,4-2,0 мм
— Полный свободный ход педали до момента начала включения сцепления: 25-35 мм
— Свободный ход толкателя вилки выключения сцепления: 4-5 мм

Вилка выключения сцепления.

Вилка выключения сцепления стальная, штампованная. Находится в картере сцепления и качается на шаровой опоре. Под нее на вилке выполнено углубление. К шаровой опоре вилка поджимается пластинчатой пружиной (приклепанной в средней части вилки). Внутренние концы вилки упираются в муфту подшипника выключения сцепления и поджимаются к нему фигурной пружиной.

В отверстие наружного конца вилки входит толкатель рабочего цилиндра гидропривода сцепления. Внутренняя пружина рабочего цилиндра постоянно поджимает (через его толкатель и вилку выключения сцепления) подшипник выключения сцепления к лепесткам диафрагменной пружины кожуха.

Подшипник выключения сцепления.

Установлен на муфте, которая при включении-выключении сцепления перемещается по направляющей втулке. Подшипник не требует обслуживания и смазки. Его заменяют в случае усиления шума при выключении сцепления.

Устройство привода сцепления ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Педаль сцепления.

Подвешена на оси в кронштейне педального узла. Для возврата педали в исходное положение служит оттяжная пружина. Педаль шарнирно соединена с толкателем, который входит в выемку поршня главного цилиндра гидропривода сцепления.

Главный цилиндр сцепления.

Закреплен в моторном отсеке на двух шпильках, приваренных к кронштейну педального узла. Главный цилиндр соединен стальной трубкой и армированным резиновым шлангом с рабочим цилиндром, закрепленным на картере сцепления с помощью кронштейна.

Рабочий цилиндр и вилка выключения сцепления автомобиля ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 до 2009 года выпуска.

Рабочий цилиндр и вилка выключения сцепления автомобиля ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 с 2009 года выпуска.

При нажатии педали сцепления поршень главного цилиндра перемещается и передает давление через рабочую жидкость на поршень рабочего цилиндра, который через толкатель воздействует на вилку и муфту выключения сцепления.

В гидроприводе сцепления используется тормозная жидкость DOT-4. Ее запас находится в бачке гидропривода, соединенном с главным цилиндром резиновым шлангом. Под пробкой бачка находится резиновая гофрированная диафрагма, изолирующая полость бачка от атмосферной влаги и пыли. Для прокачки гидропривода (при замене его деталей или смене жидкости) предусмотрен штуцер на рабочем цилиндре.

Сцепление — устройство

На иллюстрациях показано устройство сцепления до 2009 г. и после.
С 2009 года на автомобили Lada 21214М устанавливают привод сцепления с автоматической компенсацией износа фрикционных накладок ведомого диска.

Сцепление и его гидропривод (до 2009 г)

Устройство сцепления (после 2009 г)

Рабочий цилиндр и вилка выключения сцепления автомобиля с 2009 года выпуска:
1 — подшипник выключения сцепления; 2 — шаровая опора; 3 — вилка выключения сцепления; 4 — чехол вилки выключения сцепления; 5 — болт крепления кронштейна; 6 — кронштейн крепления рабочего цилиндра; 7 — корпус рабочего цилиндра; 8 — клапан выпуска воздуха

Сцепление – однодисковое, сухое, с центральной нажимной пружиной диафрагменного типа. Оно расположено в алюминиевом картере, прикрепленном болтами к блоку двигателя и конструктивно объединенном с коробкой передач. Привод сцепления – гидравлический.

Кожух сцепления соединен с маховиком шестью болтами. В маховике имеются три штифта, которые при установке входят в соответствующие отверстия кожуха, центрируя его. Тремя парами упругих стальных пластин с заклепками кожух соединен с нажимным диском. Другими тремя пластинами кожух соединен с упорным фланцем, обращенным к подшипнику выключения сцепления («выжимному»). Этот узел в сборе («корзина» сцепления) отбалансирован на стенде, поэтому заменять его следует целиком. Замена необходима при сильном износе поверхности нажимного диска или «осадке» пружины.

Ведомый диск в сборе с пружинным демпфером крутильных колебаний установлен между маховиком и кожухом сцепления и может перемещаться по шлицам первичного вала коробки передач. Диск заменяют при биении в зоне накладок более 0,5 мм, их растрескивании, задирах или неравномерном износе, а также, если расстояние от поверхности накладки до заклепок менее 0,2 мм.

На новых Нивах, сцепление размерности 200 мм заменено на новое, усиленное размерности 215 мм, производства фирмы Valeo, аналогичное используемому на автомобилях Chevrolet Niva. Подтверждено почти двукратное увеличение ресурса до 120 тыс. км.

Подшипник выключения сцепления установлен на муфте, которая при включении-выключении сцепления перемещается по направляющей втулке, воздействуя на упорный фланец диафрагменной пружины. При выключенном сцеплении между подшипником и упорным фланцем должен быть зазор, который определяется свободным ходом толкателя вилки выключения сцепления . Подшипник не требует обслуживания и смазки. Его заменяют в случае повышенного шума при включении сцепления.

Вилка выключения сцепления – стальная штампованная, находится в картере сцепления и качается на шаровой опоре (под нее на вилке выштамповано углубление). К шаровой опоре вилка поджимается пластинчатой пружиной (приклепанной в средней части вилки). Концы вилки упираются в муфту подшипника выключения сцепления и поджимаются к ней фигурной пружиной. Отверстие для вилки сцепления в картере закрыто резиновым гофрированным чехлом. Вилка постоянно поджимается к толкателю рабочего цилиндра оттяжной пружиной.

Педаль сцепления подвешена на оси в кронштейне. Для облегчения усилия при включении сцепления на ее верхнем конце закреплена сервопружина. Для гарантированного возврата педали в исходное положение служит возвратная пружина (более слабая). Педаль шарнирно соединена с толкателем, который входит в выемку поршня главного цилиндра сцепления. Главный цилиндр закреплен в моторном отсеке на двух шпильках, приваренных к кронштейну педалей. Главный цилиндр соединен стальной трубкой и резиновым шлангом с рабочим цилиндром, закрепленным на картере сцепления двумя болтами. При нажатии на педаль поршень главного цилиндра сжимает жидкость, поршень рабочего цилиндра выдвигается и через толкатель воздействует на вилку выключения сцепления. При отпускании педали вилка под действием оттяжной пружины давит на толкатель, возвращая поршни в исходное положение.

В гидроприводе сцепления используется тормозная жидкость DOT-3 или DOT-4. Ее запас находится в бачке, соединенном с главным цилиндром резиновым шлангом. Под крышкой бачка находится резиновая гофрированная диафрагма, изолирующая полость бачка от атмосферной влаги и пыли. Для прокачки гидропривода (при замене его деталей или смене жидкости) предусмотрен штуцер на рабочем цилиндре.

Видео

Какое сцепление лучше поставить на Ниву, чтобы «установить и забыть»

В этой статье мы расскажем как правильно подобрать сцепление для любой модификации Нивы и где можно приобрести все необходимое с доставкой на дом.

Содержание:

Какое бывает сцепление?
Находим возможные неполадки и устраняем их
- Неполное включение или пробуксовка
- Недостаточное выключение
- Резкие рывки
- «Проваливается» педаль
Выбираем, что установить на свой внедорожник Шевроле Нива, Нива 2121 и др. Модификации
- ВАЗ 2121 и другие модификации Нива
- Шевроле Нива
Зачем устанавливать на ВАЗ 2121 сцепление от Шевроле Нива?
Особенности обслуживания сцепления Нива и рекомендации, как продлить ему жизнь.

Какое бывает сцепление?

Как всегда, поиск оптимальных решений и ответов на вопросы начнём с терминологии. Что такое сцепление? Это промежуточное звено между силовым агрегатом и трансмиссией.

Принцип работы механизма, в общих чертах, заключается в том, что он кратковременно отсоединяет силовой агрегат от КПП. За счёт этого обеспечивается плавность состыковки элементов трансмиссии при переключении передач и гашение колебаний. Механическая КПП таким образом защищена от лишних перегрузок и, соответственно, повышенного износа.

Конструктивно фрикционная муфта, как ещё называют узел, передающий крутящий момент от маховика мотора, имеет целый набор различий. Она бывает электромагнитной, фрикционной и гидравлической.

А ещё «сухой», когда фрикционы работают без смазки и «мокрой», когда рабочие элементы сцепления функционируют в трансмиссионном масле. Различают постоянно и непостоянно замкнутые механизмы, а также одно, двух или многодисковые конструкции сцепления.

Наконец, этот элемент может быть с центральной пружиной или с несколькими пружинами, расположенными вкруг на нажимном диске. Сцепление может быть ещё либо двух, либо однопоточное.

Глубже погружаться в этот океан технологических изысков не станем, поскольку нас интересует, прежде всего, вопрос какое сцепление на Ниву 2121 лучше. Также обратим внимание на этот агрегат авто применительно к внедорожнику Шевроле Нива.

Сцепление бывает: фрикционное (такой механизм передаёт крутящий момент за счет сил трения и является наиболее распространённым), электромагнитное (взаимодействие его элементов подчинено действию магнитного поля), гидравлическое (поток жидкости обеспечивает в такой фрикционной муфте работу её отдельных составляющих).

Находим возможные неполадки и устраняем их

Ниже перечислим основные признаки того, что пора озаботиться поиском решения задачки: сцепление Шеви Нива какое лучше. Наш перечень основных неисправностей данного агрегата, конечно же, не является закрытым, возникают и другие недоразумения, которые могут осложнить жизнь водителю, но они обусловлены частными случаями, а мы приводим наиболее распространённые проблемы:

Неполное включение или пробуксовка

Неполное включение или пробуксовка сцепления должны сразу насторожить водителя. Первый признак такой болезни – при движении на 3-4 передачах отмечается слабая прибавка в скорости при утоплении педали газа, что называется, «в пол». Оставите всё, как есть и спустя некоторое время из-за того, что один диск проскальзывает, и постоянно нагреваются от трения все элементы конструкции, ведомый диск легко поведёт, а нажимной и маховик могут потрескаться.

«Вылечить» такой недостаток можно, отрегулировав ход педали. Может помочь осмотр и, как вариант, заменой ведомого диска:

Недостаточное выключение

Недостаточное выключение сцепления – второй малоприятный фактор. Даже на стоящей машине включение передачи сопровождается ощутимым хрустом? Возможно, педаль «ходит» больше, чем это нужно и данный узел не может полностью выполнить задачу, которая на него возложена, то есть, отсоединить двигатель от КПП. Чтобы не пришлось ремонтировать коробку, лучше обратить внимание на состояние выжимного и качество смазки в сцеплении. В двухдисковом сцеплении бывает, что диски замасливаются и попросту склеиваются. Кроме того, сцепление «ведёт» когда неисправен подшипник первичного вала.

Соответственно может помочь свежая смазка или установка нового выжимного подшипника:

Резкие рывки

Резкие рывки, когда плавно отпускаете педаль, пожалуй, самая неприятная новость. Так о себе обычно дают знать разрушенные фрикционные накладки или покоробленный ведомый диск. Могут оказаться сломанными пружины или же развалился выжимной подшипник.

Ремонт интуитивно понятный – меняем изношенные механизмы, а лучше приобретаем сцепление целиком и сразу устанавливаем всё новое. Экономия тут – не самый лучший выбор – по отдельности корзина (нажимной диск) и ведомый диск стоят для Niva Chevrolet примерно столько же, сколько стоит целый новый комплект вместе с выжимным:

«Проваливается» педаль

Это грозит неполным выключением сцепления. Так что, вернитесь по тексту чуть выше. Чтобы исправить ситуацию – прокачайте сцепление, долив свежую «тормозуху», чтобы избавиться от лишних пузырьков воздуха внутри контура.

Какие ещё есть возможные неполадки сцепления?

Механизм сцепления с тросом не будет «размыкать» двигатель и КПП, если оборвёте трос. А если педаль не занимает своё исходное место, значит, отошла пружинка. Ну, а износ выжимного подшипника сам по себе отлично знаком автомобилистами своим характерным «шуршащим» звуком.

Ещё стоит учесть, что на машине с рычажным и тросовым приводом сцепления по мере износа фрикционов, педаль понемногу будет подниматься, в авто с гидравлическим сцеплением об этом просигнализирует бачок, в котором уменьшиться уровень жидкости.

Выбираем, что установить на свой внедорожник Шевроле Нива, Нива 2121 и др. Модификации

Сцепление на Ниву 21213 какое лучше? Добрались до прямого вопроса и попробуем дать на него столь же прямолинейный ответ.

ВАЗ 2121 и другие модификации Нива

На ВАЗ 2121 с самого рождения машины с 40-летней историей и примерно до 2009 года завод устанавливал однодисковое, сухое сцепление с центральной нажимной пружиной диафрагменного типа. Узел помещён в алюминиевом картере, объединённом с коробкой передач. К блоку силового агрегата устройство крепилось болтами. Привод – гидравлический. Его кожух был соединен с маховиком шестью болтами. Это обыкновенное «классическое» сцепление, которое по сей день продаётся в магазинах на старую Ниву его всегда можно приобрести и установить самостоятельно.

Правда, стоит учитывать, что на самые первые машины следует брать, как раз, механизм от ВАЗовской классики:

На более поздние образцы 21213 существует свой улучшенный оригинальный агрегат:

ВАЗовские специалисты со временем серьёзно доработали его. С 2009 года внедорожник обзавёлся усиленным сцеплением Valeo, которое по сей день устанавливают на Ниву.

Важно, что его не следует путать с механизмом того же производства для Нива Шевроле – у них одинаковый ведомый диск, а вот нажимной диск несколько иной, что обусловлено разными приводами сцепления.

И, всё же, совсем честный ответ на вопрос какое сцепление лучше поставить на Ниву 21214 будет таким – ставьте усиленное сцепление иностранного производства. Такое, каким с завода оснащают Ниву Шевроле. Причём, даже для самой старой модели Нива. Раз в жизни можно запастить небольшой долей терпения, вооружиться инструментами и комплектующими, чтобы впоследствии наслаждаться преимуществами, о которых расскажем далее.

Шевроле Нива

Сцепление здесь однодисковое, сухое с центральной диафрагменной пружиной. Привод гидравлический. Сцепление на Ниву Шевроле какое лучше? Не спешите обвинять нас в предвзятом отношении к отечественным запчастям – конструкция зарубежных аналогов отличается в лучшую сторону. Среди комплектов, что служат верой и правдой десятки тысяч километров пробега, прежде всего, выделяется уже упомянутое ранее сцепление Valeo, именно этот поставщик с самого начала сотрудничал с предприятием GM-AVTOVAZ:

Чуть дешевле сцепление фирмы LUK:

Присутствуют и отдельные детали для частичного ребилда этого механизма.

Не уступают аналогам по надёжности и другие предложения, например, готовый набор от фирмы SACHS:

Его, кстати, хвалят бывалые джипперы, которые регулярно совершают вылазки по бездорожью разной сложности. Неплохо о нём отзываются и клиенты SV-PARTS.

Чем они различаются? У SACHS открытый металлический подшипник, а у LUK – закрытый, хотя и пластиковый. У первого лепестки корзины из «пружинной» стали, а у второго «пружинная» сталь лепестков прошла дополнительную термическую обработку. Других тонкостей мы не обнаружили. Эти бренды, в общем-то, широко известны на своём поприще и успели заслужить доверие потребителей. Так что, наш магазин непременно поможет вам подобрать и купить лучшее сцепление на Ниву Шевроле.

Зачем устанавливать на ВАЗ 2121 сцепление от Шевроле Нива?

Вопрос установки «турецкого сцепления» на ВАЗ-21213, давным-давно разрешён. У иностранного производителя есть ряд очевидных преимуществ. В таком комплекте увеличенные диски (диаметр 21,5 см) и маховик с увеличенной рабочей поверхностью. Помимо увеличенной площади рабочих поверхностей оно реально крепче, его сложно перегреть, отсюда ресурс много больше.

Демпфер сцепления Шеви Нива гораздо более мощный. Устанавливаются двойные пружины, центральная часть диска крупнее, да и вся конструкция, в целом, ощущается более внушительной и надёжной. У корзины другое «плечо» диафрагмы, поэтому оно хоть и кажется более жёсткой, на самом деле, сцепление работает мягче. Маховик идёт в комплекте и не требует дополнительной балансировки.

Ездить с мягкой податливой педалью приятно как внутри городских кварталов, так и на деревенской грунтовке. Отсюда очевидный выбор в вопросе сцепление на ВАЗ 21213 какое лучше.

Единственный минус – однозначно придётся менять сцепление в сборе. Родной ВАЗовский механизм попросту не будет работать с иностранной разработкой. Просто берите готовый комплект, спасибо инженерам из Тольятти – картер Нивы легко вмещает чуть более крупные заменители.

Чтобы не тратить время на регулировку сцепления знатоки рекомендуют установить сразу ещё и рабочий цилиндр сцепления от Нивы Шевроле. В ассортименте представлен заводской оригинальный вариант:

Особенности конструкции сцепления автомобиля ВАЗ-21213

Сцепление – однодисковое, сухое, с центральной нажимной пружиной диафрагменного типа.

Оно расположено в алюминиевом картере, прикрепленном болтами к блоку двигателя и конструктивно объединенном с коробкой передач

Привод сцепления – гидравлический. Кожух сцепления соединен с маховиком шестью болтами.

В маховике имеются три штифта, которые при установке входят в соответствующие отверстия кожуха, центрируя его.

Тремя парами упругих стальных пластин с заклепками кожух соединен с нажимным диском. Другими тремя пластинами кожух соединен с упорным фланцем, обращенным к подшипнику выключения сцепления («выжимному»).

Этот узел в сборе («корзина» сцепления) отбалансирован на стенде, поэтому заменять его следует целиком. Замена необходима при сильном износе поверхности нажимного диска или «осадке» пружины.

Диск заменяют при биении в зоне накладок более 0,5 мм, их растрескивании, задирах или неравномерном износе, а также, если расстояние от поверхности накладки до заклепок менее 0,2 мм.

При выключенном сцеплении между подшипником и упорным фланцем должен быть зазор, который определяется свободным ходом толкателя вилки выключения сцепления.

Подшипник не требует обслуживания и смазки. Его заменяют в случае повышенного шума при включении сцепления.

Вилка выключения сцепления – стальная штампованная, находится в картере сцепления и качается на шаровой опоре (под нее на вилке выштамповано углубление).

К шаровой опоре вилка поджимается пластинчатой пружиной (приклепанной в средней части вилки).

Концы вилки упираются в муфту подшипника выключения сцепления и поджимаются к ней фигурной пружиной.

Отверстие для вилки сцепления в картере закрыто резиновым гофрированным чехлом.

Вилка постоянно поджимается к толкателю рабочего цилиндра оттяжной пружиной. Педаль сцепления подвешена на оси в кронштейне.

Для облегчения усилия при включении сцепления на ее верхнем конце закреплена сервопружина. Для гарантированного возврата педали в исходное положение служит возвратная пружина (более слабая).

Педаль шарнирно соединена с толкателем, который входит в выемку поршня главного цилиндра сцепления.

Главный цилиндр закреплен в моторном отсеке на двух шпильках, приваренных к кронштейну педалей.

Главный цилиндр соединен стальной трубкой и резиновым шлангом с рабочим цилиндром, закрепленным на картере сцепления двумя болтами.

При нажатии на педаль поршень главного цилиндра сжимает жидкость, поршень рабочего цилиндра выдвигается и через толкатель воздействует на вилку выключения сцепления.

При отпускании педали вилка под действием оттяжной пружины давит на толкатель, возвращая поршни в исходное положение.

В гидроприводе сцепления используется тормозная жидкость DOT-3 или DOT-4. Ее запас находится в бачке, соединенном с главным цилиндром резиновым шлангом.

Под крышкой бачка находится резиновая гофрированная диафрагма, изолирующая полость бачка от атмосферной влаги и пыли.

Для прокачки гидропривода (при замене его деталей или смене жидкости) предусмотрен штуцер на рабочем цилиндре.

Диагностика неисправностей сцепления

Причина неисправности — Метод устранения

Сцепление пробуксовывает (не полностью включается) При резком нажатии на педаль акселератора двигатель набирает обороты, но автомобиль почти не разгоняется (это особенно заметно при движении на подъем); может ощущаться запах перегретых фрикционных накладок; возрастает расход топлива:

— Неправильная регулировка привода сцепления (отсутствует свободный ход педали) — Отрегулируйте привод

— Замасливание маховика, нажимного диска, фрикционных накладок ведомого диска — Тщательно промойте уайт-спиритом или бензином замасленные поверхности и насухо протрите их. Сильно замасленный ведомый диск замените. Устраните причину замасливания (течь масла через сальник двигателя и/или коробки передач)

— Сильный износ или пригорание фрикционных накладок ведомого диска — Замените ведомый диск

— Снижение усилия диафрагменной пружины — Замените нажимной диск с кожухом («корзину» сцепления)

— Заедание ступицы ведомого диска на шлицах первичного вала коробки передач — Очистите шлицы от грязи, мелкие повреждения устраните надфилем.

При значительном износе или повреждении шлицев замените диск и/или первичный вал коробки передач. Перед сборкой нанесите на шлицы смазку Литол-24 или ШРУС-4

— Засорено компенсационное отверстие главного цилиндра сцепления — Разберите главный цилиндр, промойте и очистите детали. Замените его уплотнения и жидкость в гидроприводе

— Поршень главного цилиндра сцепления медленно возвращается в исходное положение из-за разбухания резиновых манжет — Замените манжеты или цилиндр в сборе. При подозрении на попадание бензина или других растворителей в жидкость гидропривода сцепления замените ее

Сцепление ведет (не полностью выключается) Затруднено переключение передач переднего хода, передача заднего хода включается с шумом:

— Неправильная регулировка привода сцепления (мал полный ход педали, увеличен ее свободный ход) — Отрегулируйте привод

— В систему гидропривода попал воздух (педаль «мягкая») — Прокачайте систему, подтяните соединения. При утечке из главного или рабочего цилиндров замените их манжеты или цилиндры в сборе

— Деформирована вилка выключения сцепления — Замените вилку

— Ослабление заклепок или поломка фрикционных накладок, коробление ведомого диска (торцевое биение более 0,5 мм) — Замените диск

— Сильный и неравномерный износ, задиры на рабочих поверхностях маховика или нажимного диска — Проточите или замените маховик. При повреждении поверхности нажимного диска замените кожух с нажимным диском в сборе («корзину» сцепления)

— Перекос или коробление нажимного диска — Замените кожух с нажимным диском в сборе («корзину» сцепления)

При значительном износе или повреждении шлицев замените диск и/или первичный вал коробки передач. Перед сборкой, нанесите на шлицы, свежую смазку Литол-24 или ШРУС-4

— Ослабление заклепок соединительных пластин кожуха сцепления или диафрагменной пружины, поломка пластин — Замените кожух с нажимным диском в сборе («корзину» сцепления)

— Заклинил выжимной подшипник — Замените подшипник

Сцепление не выключается (педаль «проваливается»):

— Сильно деформирована или сломана вилка выключения сцепления — Замените вилку

— Воздух в системе гидропривода — Прокачайте систему, подтяните соединения. При утечке из главного или рабочего цилиндров замените цилиндры в сборе

Сцепление не выключается (педаль «проваливается»). Кратковременно включить сцепление удается только резким нажатием на педаль:

— Сильный износ, дефекты зеркала главного цилиндра; грязь в цилиндре — Замените цилиндр

— Износ или дефект манжеты главного цилиндра — Замените цилиндр в сборе

Рывки при трогании:

При значительном износе или повреждении шлицев замените диск и/или первичный вал коробки передач. Перед сборкой нанесите на шлицы смазку ШРУС-4 или Литол-24

— Деформация ведомого диска — Замените ведомый диск

— Ослабление крепления фрикционных накладок ведомого диска, сильный износ или трещины на накладках — Замените ведомый диск

— Потеря упругости пружинных пластин ведомого диска — Замените ведомый диск

— Значительная осадка или поломка пружин гасителя крутильных колебаний, износ окон под пружины — Замените ведомый диск

— Задиры на рабочих поверхностях маховика или нажимного диска — Проточите или замените маховик или кожух сцепления с нажимным диском в сборе («корзину» сцепления)

Дребезжание, стук или шум при включении сцепления:

— Деформация ведомого диска — Замените ведомый диск

Равномерный шум при выключенном сцеплении:

— Износ выжимного подшипника или отсутствие в нем смазки — Замените подшипник

— Износ переднего подшипника первичного вала коробки передач (в торце коленчатого вала) или отсутствие в нем смазки – Замените подшипник

Скрип педали сцепления:

— Не смазаны пластмассовые втулки педали — Смажьте втулки Литолом-24 или ШРУС-4

— Сильно изношены пластмассовые втулки педали — Замените втулки, перед установкой смажьте их Литолом-24 или ШРУС-4

После отпускания педали сцепления она не возвращается в исходное положение:

— Воздух в системе гидропривода — Прокачайте систему, подтяните соединения

— Потеряла упругость или сломана возвратная пружина педали и/или вилки сцепления — Замените пружину (пружины)

Диск сцепления ведомый 2123.

Рабочая тетрадь

К семинару

«ТРАНСМИССИЯ

АВТОМОБИЛЕЙ ВАЗ»

(Вводное обучение)

ВЕДУЩИЙ ДИСК

«Классических» нажимных дисков выпускается два:

2103-предназначенный для двигателей до 1500 см3 включительно, и 2121-для двигателей 1600и 1700 см3.

Различаются они усилием нажимной пружины. У последнего оно больше в среднем на 13%. Их легко перепутать — внешне они практически одинаковы и размерность имеют одну и ту же — 200 мм (наружный диаметр рабочей поверхности чугунного диска). Но хитрый отличительный знак есть. Диск 2121— можно узнать по выемкам в двух соседних лепестках нажимной пружины, образующим своеобразное отверстие.

Плоские кончики лепестков нажимной пружины характерны для диска модели 2109. С нее начались беззазорные муфты — в этой конструкции выжимной подшипник постоянного вращения. Размер этого диска 190мм.

Автомобили ВАЗ-2110 могут комплектовать сцеплениями двух типов, которые различаются жесткостью нажимной пружины в зависимости от установленного двигателя, точнее — от его крутящего момента. Первая конструкция предназначена для автомобилей с моторами 2110 и 2111,вторая — для 2112

Корзина сцепления 2123 «Chevy-Niva»

2109 —на фото верхний. Отличить легко: отверстие для направляющего штифта смещено в сторону одного из болтов крепления «корзины»

2110— конструкция, аналогичная «девятой», но увеличенной до 200 мм размерности. Этот диск предназначен для использования с «десятой» коробкой передач (ее индекс 2110-1700010) с креплением стартера на две шпильки. На фото справа внизу.

2112 — диск той же размерности, что и «десятый», но способный передать более высокий крутящий момент за счет усиленной нажимной пружины (в среднем на 12%). Применяется с двигателем 2112, устанавливаемым на модели ВАЗ-21103, 21113 и 2112. Отличается от «десятого» так же, отверстие в лепестках нажимной пружины. На фото слева внизу.

Старые трос и педаль отличает способ соединения. Трос с серьгой на конце цепляли за «крюк» на педали. Нынешняя конструкция соединяется с осью на педали с помощью наконечника на тросе через антифрикционную втулку.

А. 2108 Б. 2108 н/о В. 2110

ВЕДОМЫЙ ДИСК

«Классические» диски легко отличить от «переднеприводных» по отгибам («крыльям»), слегка прикрывающим демпферные пружины

Диск сцепления ведомый 2103. Сегодня эти диски выпускают двух размеров.Первый-200 х 140 (наружный диаметр накладок 200 мм, внутренний — 140). Применяется на двигателях «классики» рабочим объемом до 1500 «кубиков» включительно. Диски такого размера бывают двух марок — 2103— и 2107-. Последний отличается накладками из безасбестового материала.

Диск сцепления ведомый 2121.Размер — 200 х 130. Этот диск специально разработан для «Нивы». Отличается, кроме размера, усиленным демпфером с более жесткими пружинами. Согласно документации, носит маркировку 2121, но часто его называют 2106.

Диск сцепления ведомый 2108.Отличается отсутствием «крыльев» на демпферных пружинах. Применяется на всех «самарах» (с двигателями от 1100 до 1500 см3) и на первых «десятках» с «восьмерочными» коробками. Размер его — 190 х 140. Этот диск используется с корзиной 2109 (ранее использовался с 2108).

Диск сцепления ведомый 2110. Применяется с двигателями 21083, 2111 (автомобили 21103, 2111 и 21113). Принципиальное отличие этих дисков от предыдущих — наличие демпфера холостого хода. Две пружины из шести заметно меньшего размера и смещены ближе к центру.

Диск сцепления ведомый 2112. Размер — 200 х 140 (наружный диаметр накладок 200 мм, внутренний — 140).Только по красным и белым пружинам и можно отличить «двенадцатый» диск от «десятого».

Диск сцепления ведомый 21213. Диск 21213 появился вместе с двигателем 21213, имеющим рабочий объем 1700 см3. Размерность диска 200 х 140 отличается тем, что демпферная часть у него «восьмерочная». Однако две демпфирующие пружины из шести усилены, о чем свидетельствует маркировка их синей краской.
