Ширина диска сцепления 2123

Диск сцепления ведомый 2123. Рабочая тетрадь К семинару «ТРАНСМИССИЯ АВТОМОБИЛЕЙ ВАЗ» (Вводное обучение) ВЕДУЩИЙ ДИСК "Классических" нажимных дисков

Ширина диска сцепления 2123

Диск сцепления ведомый 2123.

Рабочая тетрадь

К семинару

«ТРАНСМИССИЯ

АВТОМОБИЛЕЙ ВАЗ»

(Вводное обучение)

ВЕДУЩИЙ ДИСК

«Классических» нажимных дисков выпускается два:

2103-предназначенный для двигателей до 1500 см3 включительно, и 2121-для двигателей 1600и 1700 см3.

Различаются они усилием нажимной пружины. У последнего оно больше в среднем на 13%. Их легко перепутать — внешне они практически одинаковы и размерность имеют одну и ту же — 200 мм (наружный диаметр рабочей поверхности чугунного диска). Но хитрый отличительный знак есть. Диск 2121— можно узнать по выемкам в двух соседних лепестках нажимной пружины, образующим своеобразное отверстие.

Плоские кончики лепестков нажимной пружины характерны для диска модели 2109. С нее начались беззазорные муфты — в этой конструкции выжимной подшипник постоянного вращения. Размер этого диска 190мм.

Автомобили ВАЗ-2110 могут комплектовать сцеплениями двух типов, которые различаются жесткостью нажимной пружины в зависимости от установленного двигателя, точнее — от его крутящего момента. Первая конструкция предназначена для автомобилей с моторами 2110 и 2111,вторая — для 2112

Корзина сцепления 2123 «Chevy-Niva»

2109 —на фото верхний. Отличить легко: отверстие для направляющего штифта смещено в сторону одного из болтов крепления «корзины»

2110— конструкция, аналогичная «девятой», но увеличенной до 200 мм размерности. Этот диск предназначен для использования с «десятой» коробкой передач (ее индекс 2110-1700010) с креплением стартера на две шпильки. На фото справа внизу.

2112 — диск той же размерности, что и «десятый», но способный передать более высокий крутящий момент за счет усиленной нажимной пружины (в среднем на 12%). Применяется с двигателем 2112, устанавливаемым на модели ВАЗ-21103, 21113 и 2112. Отличается от «десятого» так же, отверстие в лепестках нажимной пружины. На фото слева внизу.

Старые трос и педаль отличает способ соединения. Трос с серьгой на конце цепляли за «крюк» на педали. Нынешняя конструкция соединяется с осью на педали с помощью наконечника на тросе через антифрикционную втулку.

А. 2108 Б. 2108 н/о В. 2110

ВЕДОМЫЙ ДИСК

«Классические» диски легко отличить от «переднеприводных» по отгибам («крыльям»), слегка прикрывающим демпферные пружины

Диск сцепления ведомый 2103. Сегодня эти диски выпускают двух размеров.Первый-200 х 140 (наружный диаметр накладок 200 мм, внутренний — 140). Применяется на двигателях «классики» рабочим объемом до 1500 «кубиков» включительно. Диски такого размера бывают двух марок — 2103— и 2107-. Последний отличается накладками из безасбестового материала.

Диск сцепления ведомый 2121.Размер — 200 х 130. Этот диск специально разработан для «Нивы». Отличается, кроме размера, усиленным демпфером с более жесткими пружинами. Согласно документации, носит маркировку 2121, но часто его называют 2106.

Диск сцепления ведомый 2108.Отличается отсутствием «крыльев» на демпферных пружинах. Применяется на всех «самарах» (с двигателями от 1100 до 1500 см3) и на первых «десятках» с «восьмерочными» коробками. Размер его — 190 х 140. Этот диск используется с корзиной 2109 (ранее использовался с 2108).

Диск сцепления ведомый 2110. Применяется с двигателями 21083, 2111 (автомобили 21103, 2111 и 21113). Принципиальное отличие этих дисков от предыдущих — наличие демпфера холостого хода. Две пружины из шести заметно меньшего размера и смещены ближе к центру.

Диск сцепления ведомый 2112. Размер — 200 х 140 (наружный диаметр накладок 200 мм, внутренний — 140).Только по красным и белым пружинам и можно отличить «двенадцатый» диск от «десятого».

Диск сцепления ведомый 21213. Диск 21213 появился вместе с двигателем 21213, имеющим рабочий объем 1700 см3. Размерность диска 200 х 140 отличается тем, что демпферная часть у него «восьмерочная». Однако две демпфирующие пружины из шести усилены, о чем свидетельствует маркировка их синей краской.

Диск сцепления ведомый 2123.

ВЫЖИМНОЙ ПОДШИПНИК (1601180)

Выжимной подшипник 2101 Выжимной подшипник 2101-07,213 усиленный

Выжимной подшипник 2108 старого образца Выжимной подшипник 2108 нового образца

Цилиндр сцепления главный 2101-07 «АвтоВАЗ»

Цилиндр сцепления главный 2121 «АвтоВАЗ»

Цилиндр сцепления рабочий 2101-07

Бачок сцепления 2101-07 с крышкой г. Сызрань

Бачок сцепления 2121,213 с крышкой г. Сызрань

Шланг сцепления 2101-07

Вилка сцепления 2101-07,213Болт-опора вилки сцепления 2101

Вилка сцепления 2108 старого образца Вилка сцепления 2108 нового образца

Сцепление к-т в сб. с маховиком для а/м ВАЗ 2123 с КПП AISIN AG5 (Япония) и ДВС 21214-2123

Вес: 11500 kg
Ширина: 0.25
Высота: 0.27
Длина: 0.6
Объем: 0.041 m
Мера: к-т.
Артикул: 78236
Принадлежность: ТАЯ
ID производителя: 78236

Зажатие диска нажимного увеличено относительно диска 21233-1601085.

Мощная, надежная, идеальна для спорта и трофи, улучшает динамические качества, даже на пятой передаче, без снижения скоростных качеств.
Японская коробка переключения передач люкс, применяется на Suzuki Vitara, в том числе и с дизелями .

Для установки этой КПП автомобилей семейства Нива и Шеви Нива нами были разработаны несколько типов комплектов присоединения задней части к системе трансмиссии автомобиля.

1) под муфту диаметром 96 мм от а/м BMW (автомобиль Шеви Нива) под ШРУС

2) под диаметр муфты 96 мм от а/м BMW (автомобиль Нива) под ШРУС

3) под диаметр 76 мм от а/м BMW (автомобиль Шеви Нива) под ШРУС

4) под диаметр 76 мм от а/м BMW (автомобиль Нива) под ШРУС

5) под диаметр 76 мм или 96 мм от а/м BMW (автомобиль Шеви Нива) под крестовину.

Цена определяется в зависимости от комплектации.

По всем техническим вопросам можно обращаться к инженеру тел.: (996) 745-26-35

СОВЕТ:

Для присоединения к а/м вам понадобится картер и само сцепление а также механизм выбора передач, наш совет для автомобиля Шеви Нива купить МВ, для Нивы можете изготовить сами или заказать у нас.

Картер сцепления мы к сожалению сейчас не изготавливаем, но вы можете купить его в г. Тольятти рынок «Пламя». В наших планах его производить самим под центральное гидравлическое сцепление.

Мы можем помочь с приобретением сцепление в зависимости от типа автомобиля который вы будите собирать.

Типы сцепления которые вы можете использовать в этой КПП:

1. Родное сцепление Шеви Нива ФАМ-1 оно же Опель диаметр 228 мм. под центральное гидравлическое сцепление.

2. Сцепление 215 мм. в том случае, если картер сцепления который вы купите будет сделан на базе картера ВАЗ 2101. Необходимо переделать шлицевую часть на ведомом диске. В этом случае используется стандартный выжимной подшипник (муфта сцепления) и вилка сцепления ВАЗ 2101.

3. Установить специализированное сцепление ТАЯ с керамическими накладками, центральный гидравлический подшипник. И штурмовать просторы.

ПРИМЕЧАНИЕ:

В штатном а/м семейства Нива и Шеви Нива самое слабое место это КПП, применение КПП AISIN AG5 (Япония) решает эту проблему.

«ТАЯ» – торговая марка, под которой осуществляется разработка, производство, и реализация автомобильных запасных частей с 2008 года. Зарегистрированный товарный знак «ТАЯ» используется совместно группой компаний – партнеров.

«ТАЯ — АВТОZАПЧАСТИ» — станции технического обслуживания автомобилей. Осуществляют техническую поддержку и обслуживание автомобилей, установку на автомобили специализированных узлов и агрегатов марки «ТАЯ» в г. Тольятти, Самара и Набережные Челны.

Торговая марка «ТАЯ» начала поставлять КПП в сборе AISIN AG5 (Япония) для сборки с ДВС CMD GN-199.

Какое сцепление лучше поставить на Ниву, чтобы «установить и забыть»

В этой статье мы расскажем как правильно подобрать сцепление для любой модификации Нивы и где можно приобрести все необходимое с доставкой на дом.

Читайте также  Цилиндр сцепления рабочий bmw e39

Содержание:

  1. Какое бывает сцепление?
  2. Находим возможные неполадки и устраняем их
    • Неполное включение или пробуксовка
    • Недостаточное выключение
    • Резкие рывки
    • «Проваливается» педаль
  3. Выбираем, что установить на свой внедорожник Шевроле Нива, Нива 2121 и др. Модификации
    • ВАЗ 2121 и другие модификации Нива
    • Шевроле Нива
  4. Зачем устанавливать на ВАЗ 2121 сцепление от Шевроле Нива?
  5. Особенности обслуживания сцепления Нива и рекомендации, как продлить ему жизнь.

Какое бывает сцепление?

Как всегда, поиск оптимальных решений и ответов на вопросы начнём с терминологии. Что такое сцепление? Это промежуточное звено между силовым агрегатом и трансмиссией.

Принцип работы механизма, в общих чертах, заключается в том, что он кратковременно отсоединяет силовой агрегат от КПП. За счёт этого обеспечивается плавность состыковки элементов трансмиссии при переключении передач и гашение колебаний. Механическая КПП таким образом защищена от лишних перегрузок и, соответственно, повышенного износа.

Конструктивно фрикционная муфта, как ещё называют узел, передающий крутящий момент от маховика мотора, имеет целый набор различий. Она бывает электромагнитной, фрикционной и гидравлической.

А ещё «сухой», когда фрикционы работают без смазки и «мокрой», когда рабочие элементы сцепления функционируют в трансмиссионном масле. Различают постоянно и непостоянно замкнутые механизмы, а также одно, двух или многодисковые конструкции сцепления.

Наконец, этот элемент может быть с центральной пружиной или с несколькими пружинами, расположенными вкруг на нажимном диске. Сцепление может быть ещё либо двух, либо однопоточное.

Глубже погружаться в этот океан технологических изысков не станем, поскольку нас интересует, прежде всего, вопрос какое сцепление на Ниву 2121 лучше. Также обратим внимание на этот агрегат авто применительно к внедорожнику Шевроле Нива.

Сцепление бывает: фрикционное (такой механизм передаёт крутящий момент за счет сил трения и является наиболее распространённым), электромагнитное (взаимодействие его элементов подчинено действию магнитного поля), гидравлическое (поток жидкости обеспечивает в такой фрикционной муфте работу её отдельных составляющих).

Находим возможные неполадки и устраняем их

Ниже перечислим основные признаки того, что пора озаботиться поиском решения задачки: сцепление Шеви Нива какое лучше. Наш перечень основных неисправностей данного агрегата, конечно же, не является закрытым, возникают и другие недоразумения, которые могут осложнить жизнь водителю, но они обусловлены частными случаями, а мы приводим наиболее распространённые проблемы:

Неполное включение или пробуксовка

Неполное включение или пробуксовка сцепления должны сразу насторожить водителя. Первый признак такой болезни – при движении на 3-4 передачах отмечается слабая прибавка в скорости при утоплении педали газа, что называется, «в пол». Оставите всё, как есть и спустя некоторое время из-за того, что один диск проскальзывает, и постоянно нагреваются от трения все элементы конструкции, ведомый диск легко поведёт, а нажимной и маховик могут потрескаться.

«Вылечить» такой недостаток можно, отрегулировав ход педали. Может помочь осмотр и, как вариант, заменой ведомого диска:

Недостаточное выключение

Недостаточное выключение сцепления – второй малоприятный фактор. Даже на стоящей машине включение передачи сопровождается ощутимым хрустом? Возможно, педаль «ходит» больше, чем это нужно и данный узел не может полностью выполнить задачу, которая на него возложена, то есть, отсоединить двигатель от КПП. Чтобы не пришлось ремонтировать коробку, лучше обратить внимание на состояние выжимного и качество смазки в сцеплении. В двухдисковом сцеплении бывает, что диски замасливаются и попросту склеиваются. Кроме того, сцепление «ведёт» когда неисправен подшипник первичного вала.

Соответственно может помочь свежая смазка или установка нового выжимного подшипника:

Резкие рывки

Резкие рывки, когда плавно отпускаете педаль, пожалуй, самая неприятная новость. Так о себе обычно дают знать разрушенные фрикционные накладки или покоробленный ведомый диск. Могут оказаться сломанными пружины или же развалился выжимной подшипник.

Ремонт интуитивно понятный – меняем изношенные механизмы, а лучше приобретаем сцепление целиком и сразу устанавливаем всё новое. Экономия тут – не самый лучший выбор – по отдельности корзина (нажимной диск) и ведомый диск стоят для Niva Chevrolet примерно столько же, сколько стоит целый новый комплект вместе с выжимным:

«Проваливается» педаль

Это грозит неполным выключением сцепления. Так что, вернитесь по тексту чуть выше. Чтобы исправить ситуацию – прокачайте сцепление, долив свежую «тормозуху», чтобы избавиться от лишних пузырьков воздуха внутри контура.

Какие ещё есть возможные неполадки сцепления?

Механизм сцепления с тросом не будет «размыкать» двигатель и КПП, если оборвёте трос. А если педаль не занимает своё исходное место, значит, отошла пружинка. Ну, а износ выжимного подшипника сам по себе отлично знаком автомобилистами своим характерным «шуршащим» звуком.

Ещё стоит учесть, что на машине с рычажным и тросовым приводом сцепления по мере износа фрикционов, педаль понемногу будет подниматься, в авто с гидравлическим сцеплением об этом просигнализирует бачок, в котором уменьшиться уровень жидкости.

Выбираем, что установить на свой внедорожник Шевроле Нива, Нива 2121 и др. Модификации

Сцепление на Ниву 21213 какое лучше? Добрались до прямого вопроса и попробуем дать на него столь же прямолинейный ответ.

ВАЗ 2121 и другие модификации Нива

На ВАЗ 2121 с самого рождения машины с 40-летней историей и примерно до 2009 года завод устанавливал однодисковое, сухое сцепление с центральной нажимной пружиной диафрагменного типа. Узел помещён в алюминиевом картере, объединённом с коробкой передач. К блоку силового агрегата устройство крепилось болтами. Привод – гидравлический. Его кожух был соединен с маховиком шестью болтами. Это обыкновенное «классическое» сцепление, которое по сей день продаётся в магазинах на старую Ниву его всегда можно приобрести и установить самостоятельно.

Правда, стоит учитывать, что на самые первые машины следует брать, как раз, механизм от ВАЗовской классики:

На более поздние образцы 21213 существует свой улучшенный оригинальный агрегат:

ВАЗовские специалисты со временем серьёзно доработали его. С 2009 года внедорожник обзавёлся усиленным сцеплением Valeo, которое по сей день устанавливают на Ниву.

Важно, что его не следует путать с механизмом того же производства для Нива Шевроле – у них одинаковый ведомый диск, а вот нажимной диск несколько иной, что обусловлено разными приводами сцепления.

И, всё же, совсем честный ответ на вопрос какое сцепление лучше поставить на Ниву 21214 будет таким – ставьте усиленное сцепление иностранного производства. Такое, каким с завода оснащают Ниву Шевроле. Причём, даже для самой старой модели Нива. Раз в жизни можно запастить небольшой долей терпения, вооружиться инструментами и комплектующими, чтобы впоследствии наслаждаться преимуществами, о которых расскажем далее.

Шевроле Нива

Сцепление здесь однодисковое, сухое с центральной диафрагменной пружиной. Привод гидравлический. Сцепление на Ниву Шевроле какое лучше? Не спешите обвинять нас в предвзятом отношении к отечественным запчастям – конструкция зарубежных аналогов отличается в лучшую сторону. Среди комплектов, что служат верой и правдой десятки тысяч километров пробега, прежде всего, выделяется уже упомянутое ранее сцепление Valeo, именно этот поставщик с самого начала сотрудничал с предприятием GM-AVTOVAZ:

Чуть дешевле сцепление фирмы LUK:

Присутствуют и отдельные детали для частичного ребилда этого механизма.

Не уступают аналогам по надёжности и другие предложения, например, готовый набор от фирмы SACHS:

Его, кстати, хвалят бывалые джипперы, которые регулярно совершают вылазки по бездорожью разной сложности. Неплохо о нём отзываются и клиенты SV-PARTS.

Чем они различаются? У SACHS открытый металлический подшипник, а у LUK – закрытый, хотя и пластиковый. У первого лепестки корзины из «пружинной» стали, а у второго «пружинная» сталь лепестков прошла дополнительную термическую обработку. Других тонкостей мы не обнаружили. Эти бренды, в общем-то, широко известны на своём поприще и успели заслужить доверие потребителей. Так что, наш магазин непременно поможет вам подобрать и купить лучшее сцепление на Ниву Шевроле.

Читайте также  Что такое редукционное сцепление

Зачем устанавливать на ВАЗ 2121 сцепление от Шевроле Нива?

Вопрос установки «турецкого сцепления» на ВАЗ-21213, давным-давно разрешён. У иностранного производителя есть ряд очевидных преимуществ. В таком комплекте увеличенные диски (диаметр 21,5 см) и маховик с увеличенной рабочей поверхностью. Помимо увеличенной площади рабочих поверхностей оно реально крепче, его сложно перегреть, отсюда ресурс много больше.

Демпфер сцепления Шеви Нива гораздо более мощный. Устанавливаются двойные пружины, центральная часть диска крупнее, да и вся конструкция, в целом, ощущается более внушительной и надёжной. У корзины другое «плечо» диафрагмы, поэтому оно хоть и кажется более жёсткой, на самом деле, сцепление работает мягче. Маховик идёт в комплекте и не требует дополнительной балансировки.

Ездить с мягкой податливой педалью приятно как внутри городских кварталов, так и на деревенской грунтовке. Отсюда очевидный выбор в вопросе сцепление на ВАЗ 21213 какое лучше.

Единственный минус – однозначно придётся менять сцепление в сборе. Родной ВАЗовский механизм попросту не будет работать с иностранной разработкой. Просто берите готовый комплект, спасибо инженерам из Тольятти – картер Нивы легко вмещает чуть более крупные заменители.

Чтобы не тратить время на регулировку сцепления знатоки рекомендуют установить сразу ещё и рабочий цилиндр сцепления от Нивы Шевроле. В ассортименте представлен заводской оригинальный вариант:

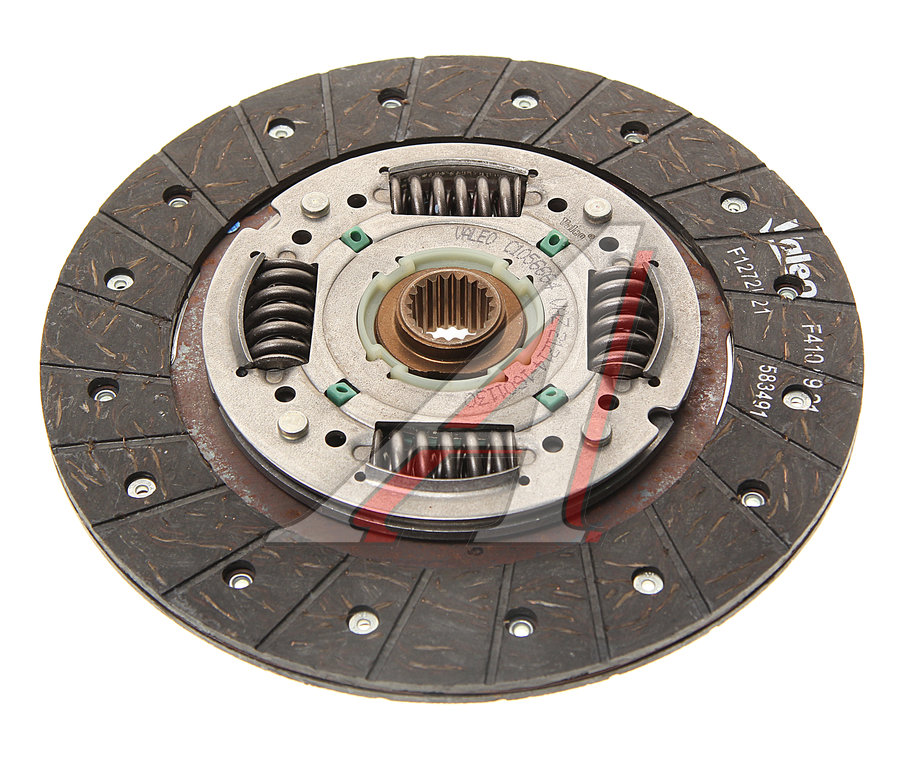

Диск сцепления ВАЗ-21214, 2123 VALEO

Артикул: 21214-1601130

Данные обновлены: 08.10.2021 в 07:49

  • Аналоги (1)
  • Параметры и характеристики
  • Наличие (4)
  • Применяемость (8)
  • Описание
  • Сертификаты (1)
  • Категории товара

Аналоги

  • Опт 3 1141.38 ₽
  • Опт 2 1153.02 ₽
  • Опт 1 1153.02 ₽
  • Розница 1215 ₽

На складах : 20 шт.

Характеристики

Код для заказа 644995
Артикулы C1056664, 21233-1601130
Каталожная группа Трансмиссия, ..Сцепление
Ширина, м 0.22
Высота, м 0.025
Длина, м 0.22
Вес, кг 1.226

Территория отгрузки

Другие склады и магазины партнера

+7 (495) 660-51-64
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

+7 (495) 664-23-36
OlegNB@autoopt.ru
Пн-Пт: с 9:00 до 20:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

+7 (343) 384-56-25
EKBsale@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн: с 8:30 до 18:00, Вт-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

С этим товаром покупают

На складах : 3 шт.

Артикул: 21074-1700000*К5 В

На складах : 48 шт.

На складах : 7 шт.

На складах : 11 шт.

На складах : 18 шт.

На складах : 3 шт.

На складах : 8 шт.

На складах : 16 шт.

Артикул: ЭНЦ 2,5-12

На складах : 126 шт.

На складах : 48 шт.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

Мы открыты к сотрудничеству, принимаем заказы на любой объем продукции.

Полное или частичное использование любых материалов или их копирование разрешено только с письменного согласия администрации сайта.

Ширина диска сцепления 2123

Сообщение в конференции 11.05.04 (оригинал):

В Заруле про совместимость сцеплений 2121 и 2123. Из № 5 цитата (стр. 202, ответы на вопросы).

3. Можно ли сцепление 21233 применять на «Ниве» ВАЗ-21213?

Сцепление с таким индексом производит в Турции фирма Vаlео (может продаваться как турецкое).

Принципиальное отличие от других: увеличенный до 215 мм диаметр. Предназначено для «Шевроле-Нивы» в комплекте с маховиком, диаметр рабочей поверхности которого составляет 215 мм.

На автомобилях «Нива» и «классике» применим только полный комплект такого сцепления — ведомый и нажимной диски, выжимной подшипник (типа 2110) с наружным диаметром 39,5 мм. Еще одно обязательное условие —
маховик 2123, с другим работать не будет. В картере сцепления «классической» коробки передач достаточно места для размещения такого сцепления. При использовании комплекта сцепления 2123 с приводом выключения 2101 в приводе вилки должен быть установлен зазор 4-6 мм.

Конец цитаты.

Это называется, и где ж вы раньше были?

Дополнение (письмом).

Был в «одном солидном магазине», увидел комлект сцепления Valeo 2123, т. е. для Шеви-Нивы. Цена комплекта

3200 р. Продавцы позволили сфотографировать диск 2123, да ещё дали 2121 от Sachs’a для сравнения:

Даже на фото хорошо видно, что 2123 не только больше по диаметру (что чрезвычайно важно!), но и имеет гораздо более мощный демпфер. Пружины демпфера двойные — внутри основных находятся пружины меньшего диаметра, толщина центральной части диска больше, вся конструкция «на ощупь» существенно мощнее, толще стенки центральной шлицевой втулки.

Как уже известно, новое сцепление может быть поставлено на любой «классике» ВАЗ’а, при условии замены маховика. Остаётся только пожалеть, что для такой несложной модернизации ВАЗ’у понадобилось ждать разработки новой модели — 2123, в миру Шеви-Нива, а 21213 в своё время получила чудо, лежащее слева.

Сравнение диаметров, сцепление 2123 подложено под 2121:

Накладка 2123 у Valeo чуть темнее, видно, что + 5 мм диаметра налицо.

Сообщение в конференции 19.11.04, автор pavlo1 (оригинал):

Вот, поставил на крокодильчика сцепление от Шеви. Маховик ваз 2123 (1000 руб.) и сцепление в сборе Valeo ВАЗ-2123 (3900 руб.) было куплено в http://www.texkom.ru/

Выжимной подшипник очень похож на зубильный т. е прижат постоянно.

Ощущения после установки и регулировки, полностью совпадают с репликой в статье FAQ (автор дает ссылку на эту статью)

И ГДЕ Ж ВЫ БЫЛИ РАНЬШЕ.

СУПЕР! и ЕЩЕ РАЗ СУПЕР.

Педаль сцепления стала такой мягкой, почти как педаль тормоза или даже лучше! Плавность и динамика, при трогании приближаются к иномарочным.

Я, в восторге и не жалею о потраченных деньгах.

По моему для крокодилов другой альтернативы нет, да и на 21213-14 лучшее решение.

Дополнение от 12.11.07, автор carmadon.

Цитата из «За Рулём»
«Принципиальное отличие от других: увеличенный до 215 мм диаметр. Предназначено для «Шевроле-Нивы» в комплекте с маховиком, диаметр рабочей поверхности которого составляет 215 мм. На автомобилях «Нива» и «классике» применим только полный комплект такого сцепления — ведомый и нажимной диски, выжимной подшипник (типа 2110) с наружным диаметром 39,5 мм. Еще одно обязательное условие — маховик 2123, с другим работать не будет. В картере сцепления «классической» коробки передач достаточно места для размещения такого сцепления. При использовании комплекта сцепления 2123 с приводом выключения 2101 в приводе вилки должен быть установлен зазор 4-6 мм.»

Разница, как говорится, налицо:

2123-е не только больше по диаметру (что чрезвычайно важно!), но и имеет гораздо более мощный демпфер. Пружины демпфера двойные: внутри основных находятся пружины меньшего диаметра. Толщина центральной части диска больше, вся конструкция «на ощупь» существенно мощнее; толще стенки центральной шлицевой втулки.

Для установки понадобятся следующие детали
1. Сцепление 2123 Chevy Niva VALEO (826474) 2123-1601000-91
2. Цилиндр сцепления рабочий 21230-1602510-00
3. Маховик 21230-1005115-00
4. Кронштейн рабочего цилиндра сцепления — 2123-1602492
5. Пластина рабочего цилиндра сцепления — 2123-1602157

Продётся комплект Valeo вот в такой коробке:

В комплект входят нажимной диск, ведомый диск и выжимной подшипник постоянного вращения:

Сама корзина хоть и жестче сама по себе, но у неё и другие плечи диафрагмы, ход как бы остается прежним, но она кажется мягче.

Маховик (не требует дополнительной балансировки):

РЦС и его крепеж:

Шток РЦС фиксированной длины, поджим постоянный. Регулировка никакая не нужна, запас хода есть в обоих направлениях.

Читайте также  Что входит в комплект сцепления luk 620307509

Крепление РЦС (кронштейн и пластина) оказались редкими деталями. Мало того, что они отсутствуют в каталогах запчастей (несмотря на то, что код кронштейна отлит прямо на нём), их ещё и не сыскать в московских магазинах, хотя в Питере они есть в свободной продаже. По последним данным крепёж РЦС есть в магазине нивских запчастей на ул. Люблинская, 47.

Писать про саму установку не имеет смысла, т.к. просто снимаются старые детали и устанавливаются новые. Тюнингом это действо врядли можно назвать ;). Открываем буквари на параграфах «Замена маховика» и «Замена сцепления» и делаем так же. Остановлюсь только на некоторых моментах.

Корзина прикручивается болтами 2108!

Закреплённый на картере, РЦС выглядит таким образом:

В кронштейне РЦС есть выточка, в которую укладывается буртик РЦС. Это препятствует его продольному перемещению, а лыска на буртике РЦС не дает ему проворачиваться.

Пластина РЦС укладывается таким образом, выпуклой стороной наружу:

Если вы купили комплект крепежа вместе с болтами, то следует проверить вылезание болтов крепления РЦС в пространство картера. Зафиксирована пара случаев, когда длинные болты намертво блокировали маховик:

Дополнение от 18.11.08, автор МИ><@ник.

В этой статье есть ошибка. На предпоследней фотке предлагается планку поджима цилиндра ставить неправильно, если так сделать, то выштамповка упрётся в буртик цилиндра, планка начнёт деформироваться и увеличиваться в длину, и будет клинить болты при затяжке. Нужно ставить загибом вниз:

чтобы выштамповка ложилась не на буртик, а на стенку цилиндра.

P. S. И смажьте маслом нижний болт до установки в кронштейн, иначе при затяжке на него начинает наматывать пыльник.

Диск сцепления EXEDY ВАЗ 21214-2123, Нива (215 мм)

ВАЗ 21214
ВАЗ 2123

Преимущества: Усиленная ступица, усиленные демпфирующие пружины L — 37мм

Страна изготовитель : Япония
‘>

Диск сцепления EXEDY ВАЗ 21214-2123, Нива (215 мм)

Применяемость:
ВАЗ 21214
ВАЗ 2123

Преимущества: Усиленная ступица, усиленные демпфирующие пружины L — 37мм

Страна изготовитель : Япония

Оплата на карту VISA «Сбербанк»

Самый удобный и выгодный для Вас способ оплаты. Оплату можно произвести через систему «Сбербанк онлайн», через платежный терминал (банкомат Сбербанка), при условии, что у Вас имеется карта этого банка. Если вы не являетесь клиентом этого банка и у вас нет карты, то Вы можете в любом отделении банка через операциониста пополнить баланс, у Вас примут наличную оплату и пополнят баланс.
Комиссия от 0 до 1 %

Оплата на карту «Альфа-Банк»

Оплата на карту «Тинькофф»

Оплата на карту «ВТБ»

Наложенный платеж (оплата при получении)

Оплата заказа будет производиться в почтовом отделении при получении товара. За услуги наложенного платежа Почта России берет дополнительную комиссию — примерно 4% от стоимости заказа (посылки) при получении.

Ниже описана комиссия почты от суммы «Наложенного платежа» Вашей посылки, т.е. почта помимо стоимости доставки с Вас возьмет еще комиссию за услугу «наложенный платеж».

Комиссия почты за услугу наложенный платеж:

· до 1 000 руб. включительно — 80 руб. + 5% от суммы

· свыше 1 000 до 5 000 руб. включительно — 90 руб. + 4%

· свыше 5 000 руб. до 20 000 руб. включительно -190 руб. + 2%

· свыше 20 000 руб. до 500 000 руб. включительно — 290 руб. + 1,5%

Внимание! Предварительная оплата доставки 100% (через оплату «Сбербанк»). Это входит в наши условия «Наложенного платежа».

Дополнительную информацию уточняйте у менеджера.

Яндекс.Деньги. Этот способ оплаты подразумевает выставление счета в системе Яндекс.Деньги. Вы сможете заплатить из своего кошелька Яндекс.Деньги. ВНИМАНИЕ! Есть ограничения по сумме платежа: анонимный кошелек 15 000 рублей, именной кошелек 60 000 рублей, идентифицированный кошелек 250 000 рублей. После оплаты Вы получите электронный кассовый чек.

Перевод по системе Western Union

QIWI Wallet. Этот способ оплаты подразумевает выставление счета в системе QIWI. Вы сможете заплатить из своего кошелька QIWI. ВНИМАНИЕ! Есть ограничения по сумме платежа: 250 000 руб. После оплаты Вы получите электронный кассовый чек.

Оплата на расчетный счет для Юридических лиц и ИП (без НДС). Этот способ оплаты предназначен только для юридических лиц и индивидуальных предпринимателей. После оформления заказа отправьте реквизиты своей организации на электронную почту manager@33sport.ru В теме письма укажите номер заказа. После этого менеджер отправит на электронную почту счет на оплату установленной формы. Мы работаем без НДС. Комиссия способа оплаты — 6%.

Внимание! Независимо от того, какой способ доставки Вы выбрали, проверяйте целостность товара и упаковки при получении груза (посылки).

После сдачи Вашего заказа на терминал транспортной компании/отделение почты России, на указанный в заказе телефон и email если имеется, будет выслан трек-номер для отслеживания посылки.

Доставка Почта России (оплата Сбербанк)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти,
Стоимость доставки от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).
100% предоплата доставки заранее исключает комиссии взимаемые почтой за наложенный платеж.
Официальный сайт доставки: https://www.pochta.ru/

Доставка Почта России (1 КЛАСС)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти
100% Предоплата ЗАКАЗА+ДОСТАВКИ. Стоимость доставки озвучит менеджер при подтверждении заказа.
Официальный сайт доставки: https://www.pochta.ru/

Почта России (оплата при получении)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти
Стоимость от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).
Официальный сайт доставки: https://www.pochta.ru/

Почта EMS (курьер)

Компания EMS является подразделением Почты России, входящим в мировую систему EMS (Express Mail Service).
Экспресс доставка по всему миру.

Сроки доставки от 3-7 дней.
Стоимость от 550 рублей.
Официальный сайт доставки: https://www.pochta.ru/emspost/

Доставка транспортной компанией

Доставка одной из транспортных компаний, имеющих представительство в Вашем городе. Срок доставки: 2-10 дней в зависимости от удаленности Вашего населенного пункта от г.
Тольятти. Самый удобный и быстрый способ доставки заказов разных габаритов. Стоимость доставки от 250 руб. в зависимости от веса и дальности доставки.

Отправление заказов транспортными компаниями осуществляются по 100% оплате за заказ.
Отправка транспортными компаниями ПЭК, КИТ, Байкал-Сервис осуществляется в среду, четверг и пятницу.

Мы сотрудничаем с:

Доставка осуществляется по всей России и СНГ.

Срок сдачи заказа в Т.К. от 1 до 4 рабочих дней с момента поступления денежных средств. (в субботу и воскресение заказы не формируются).

Сроки формирования заказов, включающих услугу по покраске: 5-10 рабочих дней.

Сроки формирования заказов, позиций «под заказ» от 14 дней, более подробную информацию вы можете уточнить у менеджера.

Заказы на самовывоз оформляются на сайте, сроки формирования в среднем 1 -4 рабочих дня, после поступления позиций в пункте самовывоза, менеджер уведомит вас когда можете получить свой заказ.

ВНИМАНИЕ! Все хрупкие товары (фары, пластмассовые изделия, стекло и т.д.), по умолчанию, отправляются в дополнительной платной упаковке от ТК.Если Вы берете на себя ответственность за целостность, то можем отправить без неё. Для этого нужно сделать пометку в комментарии при оформлении заказа. Дополнительную информацию уточняйте у менеджеров.

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
