Что такое восьмиступенчатая трансмиссия

Отзыв владельца Audi A4 (B8) — просто так. Как я уже писал, полноприводные версии 4-ок Audi на Североамериканском рынке оснащены 8-ми ступенчатой трансмиссии ZF 8HP начиная с 2011 модельного года. Что подвигло немецкий концерн сделать такой ход, остается только догадываться. Но зная, как все автопроизводители прогибаются под USA, немцы видим…

Что такое восьмиступенчатая трансмиссия

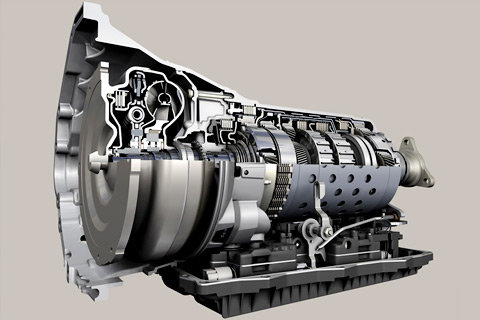

8-ми ступенчатая трансмиссия ZF 8HP

Как я уже писал, полноприводные версии 4-ок Audi на Североамериканском рынке оснащены 8-ми ступенчатой трансмиссии ZF 8HP начиная с 2011 модельного года.
Что подвигло немецкий концерн сделать такой ход, остается только догадываться. Но зная, как все автопроизводители прогибаются под USA, немцы видимо от греха подальше радость общения и постоянную эволюцию трансмиссии DSG оставили на откуп Европе. Да и побаивается видимо Audi статистики отказов, которую часто публикуют американские издания и которая для американцев является критерием выбора нового автомобиля. Хотя встречаются возмущения американских граждан, что им подсунули древнюю коробку, а Европа ездит на продвинутой DSG.
Попробую разобраться, что из себя представляет ZF 8HP. Сайт производителя www.zf.com сообщает, что с появлением новой 8-ступенчатой автоматической коробкой передач от ZF, акцент делается не на количество скоростей, а на минимизацию расхода топлива. По сравнению с наиболее эффективной ZF 6-ступенчатой автоматической коробкой передач второго поколения, новый 8HP экономит до шести процентов больше топлива, стоп-старт версия сохраняет даже до одиннадцати процентов. Звучит красиво). Там же прочий словесный маркетинг сообщает о новых планетарных передачах, неизменном весе, уменьшение время отклика и прочее.

Красивый рекламный ролик

Великолепная трансмиссия ZF 8HP обеспечивает непревзойденный отклик и удовольствие от вождения, а также позволяет сократить расход топлива и выбросы CO2 до самого низкого показателя за всю историю. Восемь ступеней имеют сближенные передаточные числа и охватывают более широкий диапазон значений, сокращая расход топлива и выбросы CO2. Дополнительному повышению топливной экономичности способствует применение в коробке передач 8HP схемы, которая исключает одновременное выключение более двух фрикционных муфт.
Эта коробка поставляется с шайбой переключения передач, вместо классического переключателя, который использовался на предшественниках.
В 8HPприменяется множество функций повышения экономичности. Также более эффективной стала гидравлическая система управления. Гидравлический насос потребляет меньше энергии от двигателя. Гидротрансформатор блокируется при меньших оборотах двигателя и температуре рабочей жидкости, что приводит к снижению потребления топлива и увеличению крутящего момента двигателя на низких оборотах. Система контроля режима холостого хода обеспечивает плавное и четкое включение нейтральной передачи, когда автомобиль находится в неподвижном состоянии, а двигатель работает на холостом ходу. В жаркую погоду система выбирает пониженную передачу для обеспечения повышенных оборотов двигателя и компрессора кондиционера с целью более быстрого охлаждения салона. В холодную погоду система переходит на высокие обороты для сокращения времени прогрева двигателя и снижения выбросов.
АКПП 8HP также обеспечивает улучшение ходовых качеств. Процесс переключения ступеней занимает у 8HP всего 200 мс, при этом сами переключения происходят практически незаметно и без разрыва потока мощности, обеспечивая плавность, аналогичную системам с двойным сцеплением, и большее удовольствие от вождения. Перед ожидаемым переходом на пониженную передачу 8HPвыравнивает частоту оборотов двигателя с частотой вращения своего турбинного колеса, тем самым обеспечивая абсолютно ровный (без рывков) переход. Более близкие передаточные числа также способствуют плавному переходу между отдельными передачами.

Трансмиссии ZF 8HP имеют различные модификации по передаваемому максимальному крутящему моменту:
8HP45 500 Nm
8HP55A 650 Nm
8HP70H 700 Nm
8HP90 1000 Nm
8P70H 650 Nm
Я не нашел точной информации, но для 4-ки идет якобы модель 8HP55 с максимальным крутящим моментом до 650Nm, со следующими передаточными числами по ступеням:
1-4.714
2-3.143
3-2.106
4-1.667
5-1.285
6-1.000
7-0.839
8-0.667
R-3,31

ZF 8HP устанавливается на:
Audi A4 North American version
Audi A5 North American version
Audi A6[10]

Audi A7[11]
Audi A8[12]
Audi Q5 8AT version[13]
Bentley
Bentley Mulsanne (2010)
Bentley Continental GT V8
Bentley Continental Flying Spur (2013)
BMW
BMW 1 Series
BMW 3 Series
BMW 5 Series
BMW 5 GT
BMW 6 Series
BMW 7 series
BMW X1
BMW X3
BMW X5
BMW X6
BMW Z4
Chrysler
Chrysler 300 V6[14] (2012+ MY)
Dodge
Charger V6[15] (2012 MY+)
Dodge Durango V6[16][17](2014 MY+)
Jaguar
F-Type
XF
XJ
Jeep
Jeep Grand Cherokee (WK2) (2014 MY+)
3.6 (845RE)
3.0, 5.7, 6.4 (8HP70)
Lancia
Thema V6
Land Rover
Discovery 4/LR4
Range Rover
Range Rover Sport
Maserati
Maserati Ghibli III
Maserati Quattroporte
Ram
Ram 1500 3.6 L V6, 5.7L V8[19][20][21] (2013 MY-)
Ram 1500 3.0 L V6 (2014 MY-)
Rolls-Royce
Rolls-Royce Ghost
Rolls-Royce Phantom (2013)
Rolls-Royce Wraith (2013)
Volkswagen
Volkswagen Amarok

Как видим, сплошные плюсы, жду машину и начинаю экономить топливо без разрыва крутящего момента)

Самая популярная 8-ми ступенчатая автоматическая коробка передач

На каких автомобилях устанавливается восьмиступенчатая автоматическая коробка передач?

Как вы думаете друзья, какая коробка передач и от какого производителя в настоящий момент считается самой популярной? Многие из вас могут подумать, что речь идет конкретно о механической трансмиссии (коробке передач). Но это не так. Самой популярной на нынешний момент коробкой передач в мире является 8-ми ступенчатая трансмиссия, которая сегодня устанавливается на многие марки автомобилей. В том числе и на очень дорогие машины, начиная от BMW и заканчивая тем же Bentley.

Традиционно уже принято, что многие автопроизводители помимо своих собственных коробок передач любят покупать трансмиссии у сторонних производителей. Это позволяет им сокращать расходы на производство своей продукции. Одним из таких производителей является компания «ZF», чья 8-ми ступенчатая автоматическая коробка передач (трансмиссия) появилась сегодня на очень многих автомобилях начиная с самого начала ее производства, которое началось в 2009 году.

8-ми ступенчатый автомат первого поколения разошелся по всему миру в разных версиях и с различными характеристиками, в зависимости от того, куда он устанавливался. Второе поколение данной трансмиссии ZF появилось недавно, т.е. в 2014 году.

Давайте уважаемые наши читатели вместе узнаем, на какие же популярные и самые интересные автомобили устанавливалась эта легендарная автоматическая 8-ми ступенчатая трансмиссия, которая разошлась миллионным тиражом по всему миру.

Что такое ZF?

«ZF» — это инжиниринговая компания, которая базируется в городе Фридрихсхафен, Германия. Компания была основана в далеком 1915 году для производства и сборки механизмов для дирижаблей. С тех пор эта компания произвела огромное количество коробок передач, как для обычных городских автомобилей, так и для гоночных болидов.

«ZF» — это сокращенное название компании «ZahnradFabrik», что в буквальном переводе означает,- «завод шестеренок».

Почему восемь передач?

Когда-то все думали, что автоматическим коробкам необходимо иметь только три или четыре передачи. Сегодня же в автоматических трансмиссиях установлено гораздо больше передач из соображений той же производительности и с целью экономии топлива, что значительно снижает уровень вредных выбросов таких современных автомобилей.

Например, если такая коробка имеет не три а много передач, то двигатель автомобиля в какой-то конкретной ситуации может чаще находиться к своим оптимальным оборотам в минуту, а не набирать очень большие обороты когда это ему не нужно. Это и позволяет значительно сократить расход самого топлива и уменьшить тот же уровень СО2 в выхлопе.

Именно по этой самой причине компания «ZF» разработала свою легендарную 8-ми ступенчатую автоматическую коробку передач в качестве альтернативы, своей когда-то не менее популярной 6-ти ступенчатой трансмиссии. В 2014 году инженеры компании «ZF» представили публике новую и доработанную «восьмиступку», которая позволяет увеличить экономичность автотранспортных средств.

Почему 8-ми ступенчатый автомат ZF стал так популярен?

Дело вот в чем, в отличие от других коробок передач 8-ми ступенчатая трансмиссия ZF может применяться и устанавливаться на автомобилях с различными типами приводов. В том числе и на полном приводе. Также, эта новая и современная трансмиссия может быть установлена не только на бензиновые автомобили, но и легко может интегрироваться и в дизельные автотранспортные средства. И это еще друзья не все. Эта самая коробка ZF легко может быть установлена и на гибридные модели автомобилей.

Ну и наконец, эта 8-ми ступенчатая коробка передач имеет достаточно широкий диапазон выходных мощностей.

В том числе данная конструкция восьмиступенчатой автоматической трансмиссии ZF позволяет конструкторам устанавливать на машины двигатели не поперек, а вдоль оси транспортного средства. Также, такая коробка ZF управляется очень уникальным программным обеспечением, настройку которого в последующем можно легко изменить и именно под конкретную модель авто.

Кроме всего, не стоит забывать и о том, что 8-ми ступенчатый немецкий автомат в своих множественных модификациях и версиях подходит под огромное количество других автомоделей, которые имеют у себя разный крутящий момент и различную мощность.

В результате этого сами автопроизводители могут купить у компании «ZF» именно ту самую трансмиссию, которая идеально будет подходить под конкретную модель автомобиля и затем, с помощью того же программирования легко смогут адаптировать эту коробку передач по своему личному усмотрению. Это безусловно экономит автомобильным компаниям миллиарды и миллиарды долларов, которые им так необходимы для последующей разработки уже своих собственных коробок передач.

Alfa-Romeo.

Модель Giulia является первым автомобилем компании «Alfa-Romeo» начиная с 1992 года, которая имеет у себя продольное расположение двигателя. Следовательно получается, что этот самый автомобиль может быть оснащен и 8-ми ступенчатой автоматической коробкой передач системы ZF. Таким образом и это естественно, компания «Alfa-Romeo» решила не устанавливать на данную модель машины собственную коробку передач и стала приобретать трансмиссии у компании «ZF». Так же эта коробка передач появилась и на новой модели авто-кроссовера Stelvio.

Alpina.

«Alpina» является Баварской компанией, которая продает тюнингованные модифицированные автомобили BMW под своим брендом. В большинстве этих автомобилей до недавнего времени преимущественно использовался точно такой же 8-ми ступенчатый «автомат» от компании «ZF».

Aston Martin.

Как правило (так решили специалисты) 8-ми ступенчатая коробка передач не используется на двигателях V8 и V12, которые были созданы на много раньше, чем появилось первое поколение трансмиссии ZF. Но начиная с 2014 года вы можете найти не мало уже автомобилей модели Aston Martin, которые оснащены этим классическим «автоматом» с 8-ю передачами.

К примеру, данная коробка ZF стоит на втором поколении автомобилей Vanquish и DB11.

Компания «Audi» тоже использует в своих автомобилях 8-ми ступенчатую трансмиссию от компании «ZF». Вот например, в премиум-седанах модели А8 а также и в некоторых модификациях Ауди А6 доступных сегодня на всех мировых авторынках, конкретно установлена эта 8-ми ступенчатая трансмиссия. Стоит здесь отметить, что для многих моделей автомобилей Audi данная коробка ZF просто не подходит из-за расположения на них двигателей. Например, в спорткаре авто R8 стоит полуавтоматическая DSG коробка ​​S Tronic.

Bentley.

Удивительно, но это факт, даже тажа компания «Bentley» на почти всех своих моделях автомобилей использует сегодня ту же 8-ми ступенчатую трансмиссию от компании «ZF». В том числе и на таком мощном автомобиле, как модель Continental GT. Также этот 8-ми ступенчатый автомат сегодня используется и на новомодном авто-внедорожнике модели Bentayga.

Читайте также  Трансмиссия уаз патриот 2016г

Компания «BMW» одна из первых, кто начал использовать массово на своих автомобилях коробку передач ZF. Впервые эта автоматическая 8-ми ступенчатая трансмиссия появилась на автомобилях BMW 760i в 2009 году. Напомним своим читателям, что данная автомашина оснащалась V12 двигателем, который также устанавливался и на автомобилях Rolls-Royce. Именно с 7-ой серии началась массовая установка этой «восьмиступки» на все модели машин Баварского автобренда. В итоге данная трансмиссия появилась даже и на 1-ой серии автомашин.

Chrysler.

Компания Chrysler устанавливает коробку ZF на свой популярный автомобиль модели 300C (второе поколение).

Iveco.

Пожалуй это самое удивительное автотранспортное средство в нашем списке, а именно,- это микроавтобус Iveco Daily. Этот достаточно большой коммерческий фургон стал первым автомобилем в своем классе, который стал оснащаться автоматической коробкой передач с 8-ю скоростями.

Jaguar.

Компания «Jaguar» также устанавливает на свою автопродукцию 8-ми ступенчатые трансмиссии в качестве той же альтернативы своим шестиступенчатым механическим коробкам передач, ранее устанавливаемые на такие модели машин, как: ХЕ, XF, F-Type и F-Pace.

Также, эта коробка передач сегодня устанавливается и на все модели автомашин внедорожников марки Jeep Grand Cherokee. В других же моделях машин данная 8-ми ступенчатая коробка ZF не устанавливается. Например, в моделях Jeep Cherokee и Jeep Renegade сегодня устанавливается 9-ти ступенчатая автоматическая трансмиссия ZF, которая предназначена именно для автомобилей, в которых двигатель расположен поперечно.

Land Rover.

Компания «Land Rover» тоже перешла от 6-ти ступенчатых коробок передач от компании «ZF» на новые 8-ми ступенчатые трансмиссии. Это произошло в тот момент, когда шло серийное производство четвертого поколения внедорожников модели Discovery. Также эта самая коробка передач по-прежнему устанавливается и на новые поколения машин Discovery, которые совсем недавно начали продаваться и на Российском авторынке.

Maserati.

Автомобили Maserati Ghibli, Quattroporte и даже самый первый внедорожник Levante используют сегодня у себя 8-ми ступенчатый автомат от компании ZF. Причем данная трансмиссия устанавливается на эти модели независимо от их двигателей и от приводов.

Стоит также отметить, что такие модели автомобилей, как GranTurismo и GranCabrio пока имеют у себя свои старые 6-ти ступенчатые коробки передач.

Автомобиль марки Ram является одним из самых продаваемых в мире пикапов. Сегодня в США выпускается огромное количество различных версий и модификаций этого легендарного пикапа-внедорожника. Самая известная в США версия авто с 3,6 литровым бензиновым мотором V6 также оснащается новой 8-ми ступенчатой автоматической трансмиссией ZF.

Range Rover.

Эта 8-ми ступенчатая трансмиссия ZF устанавливается и во всех текущих версиях автомобилей Range Rover Vogue, а вместе с тем и в авто Range Rover Sport. В том числе данная «восьмиступка» сегодня устанавливается и на новый автомобиль внедорожник модели Range Rover Velar.

Также как и модели Jeep Cherokee и Renegade автомодель Evoque не оснащается восьмиступенчатым «автоматом» из-за своего поперечного расположения двигателя. Поэтому компания «Land Rover» устанавливает на свой автомобиль модели Evoque либо механическую шестиступенчатую трансмиссию, либо 9-ти ступенчатую автоматическую коробку передач, которые также производятся компанией «ZF».

Rolls-Royce.

Компания «Rolls-Royce» использовала эти 8-ми ступенчатые автоматические коробки передач на своих моделях Phantom с 2012 года. Тогда компания заменила на данных моделях автомашин старые 6-ти ступенчатые трансмиссии от компании ZF.

Volkswagen.

Компания (автоконцерн) «Volkswagen» в отличии от фирмы «Audi» решила практически в данное время просто не использовать этот классический восьмиступенчатый автомат от компании «ZF», решив продолжать оснащать весь свой модельный ряд роботизированными коробками передач марки DSG, за исключением одного пикапа модели Amarok. На данный момент на этом внедорожнике устанавливается 8-ми ступенчатая автоматическая коробка ZF.

Также компания (автоконцерн) «Volkswagen» на данный момент оснащает свой автомобиль внедорожник Touareg этой восьмиступенчатой автоматической коробкой передач, но покупает эту коробку передач известный Немецкий бренд уже у Японской компании «Aisin».

Mercedes 8G-DCT: первая «восьмерка» с двойным сцеплением

Два года назад автомобильные СМИ сообщили о том, что на Mercedes-Benz появится восьмиступенчатая автоматическая трансмиссия. Поводом для этого стала регистрация прав на товарный знак 8G-TRONIC. Действительно, семиступенчатые и девятиступенчатые «автоматы» Daimler AG называются 7G-TRONIC и 9G-TRONIC. Было бы логично ожидать, что регистрация нового термина из того же ряда означает намерение сделать восьмиступенчатую трансмиссию. Тем более что таких на легковых Mercedes-Benz не было: начав с трех ступеней, компания дошла до семи, а затем сразу выпустила девятиступенчатую коробку передач.

В этом году пробел был восполнен. Но это не 8G-TRONIC, а 8G-DCT. То есть не гидромеханическая трансмиссия, а коробка с двойным сцеплением. Ее производство начал завод Star Assembbly – дочернее предприятие Daimler в румынском городе Себеш. Новый агрегат предназначен для самых мощных модификаций B-класса, а также для выпускаемых на той же платформе MFA седана и спортивного универсала CLA и пока еще не вышедшего на рынок кроссовера GLB.

Кто кроме них

В отличие от многих компаний Daimler AG предпочитает использовать агрегаты собственной конструкции. Двигатели и трансмиссии для автомобилей Mercedes-Benz он обычно делает самостоятельно. Но иногда встречаются и исключения.

Неудивительно, что для своих первых моделей с «автоматом» – роскошных Mercedes-Benz 300 c – в 1955 году компания из Штутгарта покупала трансмиссии модели DG-150-M у американской Borg Warner. Покупателям эта опция обходилась в сумму до 1500 марок – менее 10% стоимости автомобиля (22 000 марок с кузовом седан). Но старейшая из ныне существующих автомобильных компаний не могла долго терпеть такую зависимость и уже в 1961 году приступила к производству своих АКП.

История повторилась в XXI веке. Для суперкара SLS AMG, чей дебют состоялся в 2009 году, трансмиссию с двойным сцеплением заказали GETRAG. На тот момент у конструкторов Daimler не хватало опыта разработки роботизированных коробок передач – созданная в 2000 году трансмиссия SEQUENTRONIC (716.6) в 2007 году была все же снята с производства. К этому времени стало понятно, что среди роботизированных трансмиссий наибольшее преимущество обеспечивают коробки с двойным сцеплением, а ими Daimler не занимался. И потому для нового флагмана среди спортивных Mercedes-Benz выбрали трансмиссию от признанных специалистов. Интересно, что ту же коробку 7DCL750 GETRAG поставлял для Ford GT40 и Ferrari 458 Italia. Кстати, это была первая модель Ferrari, которую оборудовали только АКП. На SLS AMG коробка, соединенная с двигателем углепластиковым валом, стоит на задней оси, и эта схема, называемая «трансэксл», обеспечивает лучшее распределение массы по осям.

Но SLS AMG и его преемник AMG GT – очень дорогие автомобили (сейчас AMG GT стоит в России почти 11 млн руб.), объемы их производства ограничены несколькими тысячами в год. Для них коробки выгоднее покупать. А вот когда в Daimler решили внедрить новую технологию в более массовых моделях, то задумались о налаживании собственного производства.

Для переднего привода

Однако и тут Daimler действует избирательно. На Mercedes-Benz A-класса используется, кроме шестиступенчатой «механики», два семиступенчатых «автомата» – оба они называются 7G-DCT, хотя это разные трансмиссии!

С самыми скромными двигателями – бензиновым М282 объемом 1,3 л и мощностью 136 или 150 л.с. или дизелем 1,5 л – используется 7DCT300 производства GETRAG (ныне входящим в группу Magna). Дело в том, что такие моторы разработаны совместно с Альянсом Renault-Nissan, эти же двигатели ставят и на разные Renault – от Clio до Talisman, а также на Nissan X-Trail и Qashqai. И на некоторых из них двигатели сочетаются с той же самой гетраговской коробкой. Поскольку такая АКП рассчитана на передачу момента не более 300 Нм, она получилась меньше и легче даймлеровской – сухая масса составляет всего 67 кг.

А вот для более мощных вариантов моделей на платформе MFA Daimler использует собственную трансмиссию 7G-DCT (код 724.0), созданную в 2011 году. Она имеет длину 367 мм и весит 86 кг. Диапазон передаточных чисел – 7,99. Особенностью конструкции является наличие двух масляных насосов – одного механического, а второго электрического. Он нужен для того, чтобы обеспечивать давление, когда двигатель не работает. Современные автомобили обычно оснащаются системой, которая глушит мотор при кратковременных остановках для экономии топлива, и дополнительный насос помогает сделать запуск быстрым.

В 2016 году производство АКП было перенесено с завода в Хедельфингене близ Штутгарта в румынский Себеш, где также собирают 9G-TRONIC. И вот в феврале 2019 года в Румынии начался выпуск 8G-DCT.

Больше передач, меньше килограммов

Восьмиступенчатая коробка передач отличается от семиступенчатой прежде всего способностью передавать больший крутящий момент – до 520 Нм. Ее используют совместно с самым мощным дизелем ОМ654, который развивает 245 л.с. и 500 Нм. Ранее таких мощных двигателей в гамме моделей не было. На спортивную версию А45 AMG, мощность которой достигала 381 л.с., а момент 450 Нм, устанавливали трансмиссию AMG SPEEDSHIFT DCT.

Восьмая ступень увеличила диапазон изменения передаточных числе на 10% (до 8,8), и передачи стали более сближенными. То есть можно всегда подобрать то передаточное число, которое обеспечит работу двигателя в оптимальном режиме. А низкое передаточное число на высшей передаче снижает расход топлива при длительном движении на высоких скоростях.

При этом конструкторам удалось не только уложиться в ту же длину, но и слегка снизить массу агрегата – на 3,6 кг. Для этого пришлось изменить конструкцию и использовать синтетические материалы для цилиндров внутри. У 8G-DCT новая система управления, с магнитами уменьшенного размера, которые облегчают конструкцию и обеспечивают более быстрое переключение.

Система смазки с сухим картером – целенаправленная смазка позволила уменьшить общий объем жидкости. Масло пониженной вязкости также помогает снизить массу. Сохранить эффективность в таких жестких условиях помогают два масляных насоса – как и у 7G-DCT.

В России восьмиступенчатая трансмиссия вряд ли появится в ближайшее время. Поставляемые к нам модели на платформе MFA (А-класс, B-класс, CLA и GLA) оснащаются только бензиновыми двигателями, работающими с 7G-DCT. Возможно, ситуация изменится, когда до нашего рынка дойдут компактные кроссоверы GLB – все его полноприводные версии должны получить именно 8G-DCT.

А что же 8G-TRONIC? Весьма вероятно, что Daimler просто «застолбил» название, чтобы кто-нибудь не сделал это вместо него и не потребовал выкупить при необходимости. Когда все стараются увеличить число передач, а ты уже опережаешь большинство, вряд ли имеет смысл идти против тренда.

Новая 8-ступенчатая коробка: спорт, гибрид, экология

Визитная карточка 8HP

Подробно об этой коробке «АБС-авто» писал в апреле 2012 года. Дело в том, что мы тестируем не автомобили как таковые, а узлы и агрегаты в составе автомобилей. Так было и в тот раз. Во время визита в Научно-производственный центр концерна ZF в Саарбрюкене нам дали возможность проверить разнообразные агрегаты этой марки в деле.

Читайте также  У вас перегрелась трансмиссия фокус

Мне повезло – я тогда оказался за рулем черного BMW 740 xDrive с полным приводом и весьма крутым нравом: под капотом притаился дизель мощностью 320 л. с., развивающий момент 640 Нм в диапазоне от 1800 до 3000 об/мин. Надо ли говорить, что на черном «бумере» стояла 8HP!

По-настоящему ее прелести ощущаешь только на автобане. А еще – на лесных холмах вблизи Саарбрюкена. А еще – на узких улочках немецких городков, через которые мы проезжали. Словом, везде, где довелось попробовать все режимы АКПП от «комфорта» до «спорта», когда переключение переходит в 2 раза быстрее. Но ты все равно не чувствуешь рывков, все происходит плавно, за этим следят аж 25 управляющих программ, «прошитых» в блоке управления.

Динамичная 8-ступенчатая автоматическая коробка (8HP) ZF является базой для новой модульной системы привода с передним продольным расположением силового агрегата в стандартной, полноприводной и гибридной версиях

А на другой встрече в 2015 году нам представили 8HP второго поколения. Этот агрегат разрабатывали с учетом современных и будущих требований к транспортным средствам и их приводам. Новые АКПП позволили сократить расход топлива, повысить комфорт водителя и пассажиров и продемонстрировали широкие возможности адаптации к запросам заказчиков.

Коробка 8HP может использоваться в любых типах и модификациях автомобилей – в гибридных, полноприводных и спортивных версиях, а также в легких коммерческих грузовиках и автобусах, подверженных солидным нагрузкам. Сегодня миллионы серийных 8-ступенчатых АКПП работают в более чем 600 сферах человеческой деятельности.

При разработке гибридного варианта особое внимание уделили оптимизации автономного электрического хода – так заявляли инженеры концерна в 2015 году. Прошло два года.

И вот сегодня…

Специалисты ZF и Porsche разработали модульную гибридную трансмиссию на базе новой 8-ступенчатой коробки передач с двойным сцеплением (8DT). Агрегат отвечает всем сегодняшним и будущим трендам в области приводов для спортивных автомобилей.

Новинка отличается быстротой переключения передач, высоким уровнем комфорта и гибкостью управления. Одной из ключевых целей разработки было создание версии с электроприводом.

Благодаря новой концепции расположения шестерен в конструкцию интегрировали гибридный модуль мощностью 100 кВт. При этом длина коробки передач осталась такой же, как и у существующей спортивной версии 7DT. Также была реализована опция со встроенной раздаточной коробкой для полноприводных автомобилей. В ней используется фрикционная муфта для передачи крутящего момента на передний мост при весьма умеренном расходе топлива.

Модульный принцип конструкции коробки передач. Новая трансмиссия 8DT применяется при переднем продольном расположении силового агрегата в четырех различных версиях – стандартной, полноприводной, гибридной, гибридной с полным приводом. Крутящий момент имеет три ступени регулировки и достигает 1000 Нм

Снижению потерь мощности в трансмиссии до 28% способствуют:

  • широкий диапазон передаточных чисел;
  • дополнительная восьмая передача;
  • оптимизированная система смазки;
  • усовершенствованный электронный блок управления, разработанный концерном ZF.

Новая коробка передач собирается на заводе ZF в Бранденбурге. Первым серийным автомобилем, оснащаемым трансмиссией 8DT, стал новый Porsche Panamera. А теперь о некоторых особенностях подробнее.

Слово руководителю разработки

«В новой спортивной АКПП 8DT нам удалось в небольшом монтажном пространстве объединить мгновенное переключение передач, высокую эффективность и возможность полностью электрического режима движения без ущерба для функциональности, – говорит д-р Юрген Грейнер, руководитель отдела разработок коробок передач для легковых автомобилей концерна ZF Friedrichshafen AG. – По сравнению с нынешней АКПП 7 DT новая 8-ступенчатая коробка передач с двойным сцеплением обладает более стабильным крутящим моментом, улучшенной спортивной динамикой, высоким уровнем комфорта и эффективности. При этом размеры остались неизменными. Более того, удалось уменьшить потери мощности на 28% процентов и увеличить и без того высокую скорость переключения».

«Первые шесть ступеней оптимизируют ускорение до пиковых показателей, – уточняет г-н Грейнер. – Две следующие ступени, седьмая и восьмая, напротив, действуя как повышающие, снижают число оборотов и расход топлива даже без использования электрического режима».

Четыре версии

Новая 8-ступенчатая коробка передач с двойным сцеплением подходит для автомобилей с передним продольным расположением силового агрегата и поставляется в четырех различных версиях – стандарт, полный привод, гибрид, гибрид с полным приводом.

Все модификации оснащаются тремя ступенями регулировки крутящего момента до 1000 Нм. Он изменяется благодаря модулям двухдискового сцепления. Но основная коробка передач и комплект шестерен при этом остаются неизменными, унифицированными. Это относится также к гидравлической системе, системе переключения, механизму блокировки трансмиссии на стоянке, а также электронному блоку управления вместе с программным обес­печением.

Чтобы получить максимально компактную базовую коробку передач 8DT, была разработана новая конструкция шестерен с двумя промежуточными и одним выходным (суммирующим) валом. Все неподвижные шестерни, расположенные на ведущих валах трансмиссии, задействуются многократно и более эффективно.

В итоге уменьшилось количество плоскостей вращения, а базовая коробка передач стала значительно короче. Благодаря этому удалось сохранить требуемую длину гибридного модуля и встроить его в ограниченное монтажное пространство.

Подобная конструкция зубчатых колес имеет еще одно преимущество. За счет модульного принципа конструкции возможны варианты ее использования не только в автомобилях с передним продольным расположением силового агрегата, но и в других конфигурациях.

Экология

Концерн ZF специально разработал компактный гибридный модуль для дополнительного варианта новой 8-ступенчатой коробки передач с двойным сцеплением. Он включает демпфер крутильных колебаний, разделительную муфту вместе с актуаторами, электродвигатель и может быть интегрирован в картер сцепления. Этот никак не сказывается на габаритах коробки передач, но повышает ее эксплуатационные характеристики.

Максимальная мощность 100 кВт, постоянная продолжительная мощность 55 кВт и крутящий момент 400 Нм позволяют автомобилю в полностью электрическом режиме развивать скорость до 140 км/ч. Разумеется, эта технология позволяет реализовать все остальные функции гибридного привода, включая рекуперацию энергии при торможении и режим поддержания уровня заряда.

Компактный гибридный модуль встроен в новую 8-ступенчатую коробку передач с двойным сцеплением. Имея максимальную мощность 100 кВт, постоянную продолжительную мощность 55 кВт и крутящий момент 400 Нм, он обеспечивает разгон автомобиля в полностью электрическом режиме до 140 км/ч

Для полного привода

Интегрированная раздаточная коробка, устанавливаемая на полноприводные варианты АКПП 8DT, при необходимости передает дополнительный крутящий момент на передний мост. В полноприводных версиях используется многодисковая муфта мокрого типа, которая работает с постоянной пробуксовкой. Давление муфты меняется в зависимости от того, какой крутящий момент необходимо передать на передние колеса в той или иной дорожной ситуации.

Новая конструкция шестерен с двумя промежуточными и одним выходным (суммирующим) валом была смоделирована таким образом, чтобы сделать коробку передач 8DT максимально компактной

Умная механика

Электронный блок управления трансмиссией (ЭБУ) с программным обеспечением для АКПП 8DT – собственная разработка концерна ZF.

ЭБУ располагается вне корпуса коробки передач. Это позволяет защитить электронику от воздействия высоких температур, которые возникают в поддоне трансмиссии и могут достигать 150 °C.

Электронное управление обеспечивает работу АКПП 8DT с максимальной эффективностью и с оптимальным расходом топлива. Причем с учетом взаимодействия с другими системами автомобиля. В специальном режиме ECO блок управления понижает давление в коробке передач при соответствующих дорожных условиях, что уменьшает потребляемую мощность без ущерба для комфорта и динамических характеристик движения.

В режиме «старт-стоп» ДВС может быть отключен уже на скорости 10 км/ч, и автомобиль будет двигаться по инерции до полной остановки. Кроме того, движение накатом с выключенным двигателем возможно и на более высоких скоростях.

Повышению эффективности АКПП 8DT способствует также система смазки, которую можно активировать по требованию. Она регулирует подвод масла к каждому отдельному участку трансмиссии в зависимости от дорожной ситуации и условий движения.

Система смазки состоит из двух насосов, соединенных через гидравлический блок управления. Координация и регулирование всех процессов осуществляется программой управления потоком охлаждающего масла Cool Oil Flow Management (COFM), заложенной в память ЭБУ. Она контролирует текущий расход масла, необходимого для каждого элемента трансмиссии. При этом для подачи жидкости в требуемом объеме используются оба насоса.

Кроме того, программа COFM обеспечивает оптимальное охлаждение зубчатых зацеплений, направляя поток масла именно в ту ступень трансмиссии, которая в данный момент передает мощность.

Самая популярная 8-ми ступенчатая автоматическая коробка передач

На каких автомобилях устанавливается восьмиступенчатая автоматическая коробка передач?

Как вы думаете какая коробка передач и какого производителя в настоящий момент самая популярная? Многие могут подумать, что речь идет о механической трансмиссии. Но это не так. Самой популярной коробкой в мире является 8-ми ступенчатая трансмиссия, которая в настоящий момент устанавливается на многие автомобили. В том числе и на дорогие начиная от BMW и заканчивая Bentley.

Традиционно многие автопроизводители помимо собственных коробок передач, любят покупать трансмиссии у сторонних производителей. Это позволяет сокращать расходы на производство продукции. Одним из таких производителей является компания «ZF», чья 8-ми ступенчатая автоматическая коробка оказалась в очень многих автомобилях начиная с самого начала производства которое началось в 2009 году.

8-ми ступенчатый автомат первого поколения разошелся по всему миру в различных версиях с разнообразными характеристиками, в зависимости от того куда он ставился. Второе поколение трансмиссии ZF появилось в 2014 году.

Давайте узнаем на какие популярные и интересные автомобили устанавливалась легендарная автоматическая 8-ми ступенчатая трансмиссия, которая разошлась миллионным тиражом по всему миру.

Что такое ZF?

ZF это инжиниринговая компания, которая базируется в городе Фридрихсхафен, Германия. Компания была основана в 1915 году для производства механизмов для дирижаблей. С тех пор компания произвела огромное количество коробок передач как для обычных городских автомобилей, так и для гоночных.

ZF — это сокращенное название «ZahnradFabrik», что в буквальном переводе означает «завод шестеренок».

Почему восемь передач?

Когда-то думали, что автоматическим коробкам необходимо только три или четыре передачи. Сегодня же в автоматических трансмиссиях гораздо больше передач из соображений производительности, а также с целью экономии топлива, что значительно снижает уровень вредных выбросов современных автомобилей.

Например, если коробка имеет много передач, то двигатель автомобиля может чаще находиться близко к оптимальным оборотам в минуту в какой-то конкретной ситуации, а не набирать большие обороты, когда это не нужно. Это позволяет значительно сократить расход топлива и уменьшить уровень СО2 в выхлопе.

Читайте также  Что такое перегрев трансмиссии

Именно по этой причине компания ZF разработала свою легендарную 8-ми ступенчатую автоматическую коробку передач в качестве замены своей не менее популярной старой 6-ти ступенчатой трансмиссии. В 2014 году инженеры ZF представили новую доработанную «восьмиступку», которая позволяет увеличить экономичность транспортных средств.

Почему 8-ми ступенчатый автомат ZF стал популярен?

Дело в том, что в отличие от других коробок передач, 8-ми ступенчатая трансмиссия ZF может применяться на автомобилях с различным типом приводов. В том числе и на полном приводе. Также эта трансмиссия может быть установлена не только на бензиновые автомобили, но и легко интегрируется в дизельные транспортные средства. И это еще не все. В том числе коробка ZF легко может быть установлена в гибридные модели автомобилей.

Ну и наконец 8-ми ступенчатая коробка имеет широкий диапазон выходных мощностей.

В том числе конструкция восьмиступенчатой автоматической трансмиссии ZF позволяет конструкторам устанавливать двигатели не поперек, а вдоль оси транспортного средства. Также коробка ZF управляется уникальным программным обеспечением, настройку которого можно легко изменить под конкретную модель.

Кроме того, не стоит забывать, что 8-ми ступенчатый немецкий автомат в своих множественных модификациях и версиях подходит под огромное количество различных моделей, которые имеют разный крутящий момент и мощность.

В результате автопроизводители могут купить у компании ZF именно такую трансмиссию, которая будет идеально подходить под конкретную модель, а затем с помощью программирования могут адаптировать коробку по своему личному усмотрению. Это экономит автомобильным компаниям миллиарды долларов, которые нужны для разработки своих собственных коробок передач.

Alfa-Romeo

Giulia является первым автомобилем Alfa-Romeo с 1992 года, которая имеет продольное расположение двигателя. Следовательно, этот автомобиль может быть оснащен 8-ми ступенчатой автоматической коробкой передач ZF. Естественно компания Alfa-Romeo решила не устанавливать собственную коробку на эту модель, а приобретает трансмиссии у ZF. Также эта коробка появилась и на новой модели кроссовера Stelvio.

Alpina

Alpina является Баварской компанией, которая продает тюнингованные модифицированные автомобили BMW под своим брендом. В большинстве автомобилей до недавнего времени преимущественно использовалась также 8-ми ступенчатый «автомат» компании ZF.

Aston Martin

Как правило 8-ми ступенчатая коробка не используется на двигателях V8 и V12, которые были созданы раньше появления первого поколения трансмиссии ZF. Но начиная с 2014 году вы найдете не мало автомобилей Aston Martin, которые оснащены классическим «автоматом» с 8-ю передачами.

Например, коробка ZF стоит на втором поколении Vanquish и DB11.

Компания Audi также использует в своих автомобилях 8-ми ступенчатую трансмиссию компании ZF. Например, в премиум-седанах А8, а также в некоторых модификациях А6, доступные на всех авторынках. Стоит отметить, что для многих моделей Audi коробка ZF не подходит из-за расположения двигателей. Например, в спорткаре R8 стоит полуавтоматическая DSG коробка ​​S Tronic.

Bentley

Удивительно, но даже Bentley использует трансмиссию ZF на почти всех моделях. В том числе на мощном Continental GT. Также 8-ми ступенчатый автомат используется и на новомодном внедорожнике Bentayga.

Компания BMW была одной из первых кто начал использовать массово на своих автомобилях коробку передач ZF. Впервые автоматическая 8-ми ступенчатая трансмиссия появилась на BMW 760i в 2009 году. Напомним, что эта машина оснащалась V12 двигателем, который также использовался на автомобилях Rolls-Royce. Именно с 7-серии началась массовая установка «восьмиступки» на все модели Баварского бренда. В итоге трансмиссия появилась даже на 1-серии.

Chrysler

Компания Chrysler устанавливает коробку ZF на популярный автомобиль 300C (второе поколение).

Iveco

Пожалуй, самое удивительное транспортное средство в нашем списке- это микроавтобус Iveco Daily. Это большой коммерческий фургон стал первым автомобилем в своем классе, который оснащался автоматической коробкой передач с 8-ю скоростями.

Jaguar

Jaguar также устанавливает на свою продукцию 8-ми ступенчатые трансмиссии, в качестве альтернативы шестиступенчатым механическим коробкам передач, устанавливаемые на модели: ХЕ, XF, F-Type и F-Pace.

Также эта же коробка передач устанавливается на все внедорожники Jeep Grand Cherokee. В других моделях 8-ми ступенчатая коробка ZF не устанавливается. Например, в Jeep Cherokee и Jeep Renegade устанавливается 9-ти ступенчатая автоматическая трансмиссия ZF, которая предназначена для автомобилей, в которых двигатель расположен поперечно.

Land Rover

Компания Land Rover перешла от 6-ти ступенчатых коробок передач ZF на 8-ми ступенчатые, когда шло серийное производство четвертого поколения внедорожника Discovery. Также эта же коробка передач по-прежнему устанавливается и на новые поколения Discovery, которые начали недавно продаваться на Российском авторынке.

Maserati

Maserati Ghibli, Quattroporte и даже первый внедорожник Levante используют 8-ми ступенчатый автомат ZF. Причем трансмиссия устанавливается на эти модели независимо от двигателей и привода.

Стоит отметить, что такие модели как GranTurismo и GranCabrio, пока имеют старые 6-ти ступенчатые коробки передач.

Ram является одним из самых продаваемых в мире пикапом. В США выпускается множество различных версий и модификаций легендарного пикапа-внедорожника. Самая известная версия с 3,6 литровым бензиновым мотором V6 оснащается 8-ми ступенчатой автоматической трансмиссией ZF.

Range Rover

8-ми ступенчатая трансмиссия ZF устанавливается во всех текущих версиях Range Rover Vogue, а также Range Rover Sport. В том числе «восьмиступка» устанавливается на новый внедорожник Range Rover Velar.

Также, как и Jeep Cherokee, Renegade модель Evoque не оснащается восьмиступенчатым «автоматом» из-за поперечного расположения двигателя. Поэтому компания Land Rover устанавливает на Evoque либо механическую шестиступенчатую трансмиссию или же 9-ти ступенчатую автоматическую коробку, которая производит компания ZF.

Rolls-Royce

Rolls-Royce использовал 8-ми ступенчатые автоматические коробки на Phantom с 2012 года. Тогда компания заменила на этих автомобилях старые 6-ти ступенчатые трансмиссии ZF.

Volkswagen

Компания Volkswagen в отличии от Audi решила практически не использовать классический восьмиступенчатый автомат компании ZF, решив оснащать весь модельный ряд роботизированными коробками DSG, за исключением пикапа Amarok. В этом внедорожнике устанавливается 8-ми ступка ZF.

Также компания Volkswagen оснащает внедорожник Touareg восьмиступенчатой коробкой автомат. Но эту коробку немецкий бренд покупает у Японской компании Aisin.

Восьмиступенчатая АКПП – предел развития технологий

Компания ZF завершает работу над восьмиступенчатым «автоматом», немецким ответом на аналогичную КПП от Lexus. Заказчики новой коробки — концерны BMW и Volkswagen, причем последний планирует устанавливать ее даже на компактные модели Audi.

Когда-то, на заре массового автомобилизма, степень крутизны машины определялась не цифрами, характеризующими мощность и динамику, а просто количеством цилиндров двигателя. Четыре цилиндра или меньше — начальный уровень, шесть — солидно, но не верх роскоши, а вот с восьми «горшков» под капотом начиналась настоящая респектабельность. Прямой впрыск, турбонаддув и прочие инженерные изыски давно и окончательно свели на нет такую градацию, но ей на смену пришел новый показатель технического совершенства, формально очень похожий: число передач в коробке-«автомате».

История автоматических трансмиссий начиналась в конце 30-х годов прошлого века с двух и трех ступеней, а годов с 60-х почти до конца двадцатого столетия в порядке вещей были четырехступенчатые АКПП. Более низкая по сравнению с «механикой» надежность и ремонтопригодность, повышенный расход топлива и «задумчивость» при смене передач воспринимались водителями как неизбежная плата за избавление от необходимости дергать рычаг и топтать педаль сцепления. Но развитие технологий (в первую очередь — в сфере электронных систем управления, пришедших на смену гидравлическим) дало мощный толчок гонке передач, и с начала 90-х годов на немецких моделях премиум-класса начали появляться пятиступенчатые коробки.

Дальше — больше: в 2002 году компания ZF, один из лидеров в данной области, удивила мир шестиступенчатым «автоматом», еще через год Mercedes представил свою АКПП с красноречивым названием 7G-Tronic. А в 2007-м дебютировал Lexus LS460 с силовым агрегатом, состоящим сразу из двух «восьмерок» — двигателя и коробки передач, — и тут же удостоился титула World Car Of The Year 2007. В Европе к этому явно были не готовы: сообщения о разработке восьмиступенчатого «автомата» от ZF появились сразу же после сенсационной премьеры «Лексуса», но лишь сейчас немецкие «коробочники» объявили о готовности поставлять оный на конвейеры VW и BMW начиная с будущего года.

Но не будем углубляться в технические дебри, а вернемся к преимуществам многоступенчатых «автоматов» — точнее, к главному из них, которое весьма наглядно иллюстрируют цифры расхода топлива, приводимые производителями. Например, пресловутый Lexus LS460 расходует на 100 километров пути в среднем на литр бензина меньше, чем предыдущая модель, имевшая менее мощный двигатель и пятиступенчатую АКПП. В зависимости от режима движения это составляет от 6 до 13%экономии топлива. А новая восьмиступенчатая коробка от ZF дает еще более потрясающие результаты, если верить данным Audi, чья модель А8 последнего поколения станет первым автомобилем концерна VW, получившим данный агрегат. По сравнению с прежней «восьмеркой», оснащенной аналогичным двигателем в блоке с шестиступенчатым «типтроником», расход сократился на 1,0-2,4 л/100 км, или на 14-18%, — и это при выросшей массе автомобиля и лучшей разгонной динамике!

Основная причина такого «ухудшения аппетита» довольно проста — если, опять же, не вдаваться в тонкости. Каждый ДВС имеет режим максимальной эффективности, лежащий в довольно узком диапазоне оборотов, и чем более продолжительное время он работает в этом режиме, тем меньше расходует топлива. Отсюда и раздражающее многих из нас стремление современных «автоматов», чуть что, перейти на повышенную ступень, а чем этих ступеней больше, тем, соответственно, больше и возможностей это делать. Правда, в случае с ZF дело не только в этом, но еще и в том, что немецкие инженеры научили свою коробку работать совместно с системой «старт-стоп», которая глушит двигатель при остановках и запускает при трогании.

Еще одно достижение немецкой компании — компактность новой конструкции, дающая возможность устанавливать восьмиступенчатый «автомат» не только на топ-модели. Помимо Audi A8 и будущей А7, вскоре такую трансмиссию получит и VW Passat в самых мощных версиях, а инсайдеры в той же Audi утверждают, что в перспективе не исключено ее применение даже в моделях «гольф-класса», таких как новая А3. Уточним еще раз: речь идет не о роботизированной механической коробке типа DSG с двумя сцеплениями, которая в семиступенчатом варианте ставится даже на VW Polo, а о настоящем, классическом «автомате». Похоже, полноценной альтернативы ему по-прежнему нет, и специалисты компании ZF в очередной раз блестяще это доказали.

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
