Хендай Солярис. Основные неисправности генератора

При проверке генератора, а также при эксплуатации автомобиля необходимо соблюдать ряд простых правил, чтобы не вывести генератор из строя:

– не допускать работу генератора с отключенной аккумуляторной батареей;
– не проверять работу генератора на «искру», так как при этом через диоды протекает значительный ток, и они выходят из строя;
– не проверять диоды напряжением более 12 В или мегомметром;
– при проведении электросварочных работ отключать все провода от генератора и от аккумуляторной батареи;
– проверять узлы и цепи электрооборудования и устранять неисправности при неработающем двигателе и отключенной аккумуляторной батарее.

Ослабло крепление проводов на генераторе

или аккумуляторной батарее,

окислились клеммы аккумуляторной батареи,

Затяните клеммы, зачистите клеммы аккумуляторной батареи,

3амените щеткодержатель в сборе с щетками

Проверьте пайку выводов обмотки возбуждения к контактным кольцам

и при необходимости восстановите ее

Устраните причину замасливания

Выход из строя подшипников генератора

Задевание ротора полюса статора

3амените дефектные подшипники

Неисправности генератора — признаки, диагностика, причины, проверка

Распространенные неисправности генератора:

износ или повреждение шкива;
износ токосъемных щеток;
износ коллектора (токосъемных колец);
повреждение регулятора напряжения;
замыкание витков статорной обмотки;
износ или разрушение подшипника;
повреждение выпрямителя (диодного моста);
повреждение проводов зарядной цепи.
Распространенные неисправности аккумуляторной батареи:
короткое замыкание электродов/пластин батареи;
механическое или химическое повреждение пластин аккумулятора;
нарушение герметичности банок аккумуляторов — трещины корпуса аккумулятора в результате ударов или неправильной установки;
химическое окисление выводных клемм аккумулятора. Основными причинами указанных неисправностей являются:
грубые нарушения правил эксплуатации;
истечение срока службы изделия;
различные производственные дефекты.
Безусловно, конструкция генератора сложнее аккумуляторной батареи. Вполне резонно, что и неисправностей генератора в разы больше, и диагностика их значительно сложнее.

Автомобилисту очень полезно знать основные причины неисправностей генератора, способы их устранения, а также профилактические меры по предотвращению поломок.

Все генераторы подразделяются на генераторы переменного и постоянного тока. Современный легковой транспорт оснащается генераторами переменного тока с встроенным диодным мостом (выпрямителем). Последний необходим для преобразования тока в постоянный, на котором работают электропотребители автомобиля. Выпрямитель, как правило, находится в крышке или корпусе генератора и представляет с последним одно целое.

строение генератора. Генератор в деталях

Все электроприборы автомобиля рассчитаны на строго определенный диапазон рабочих токов по напряжению. Как правило, рабочие напряжения — в диапазоне 13,8–14,7 В. Ввиду того, что генератор «привязан» ремнем к коленчатому валу двигателя, от разных оборотов и скорости движения автомобиля, он будет работать по-разному. Именно для сглаживания и регулирования выдаваемого тока предназначен реле-регулятор напряжения, играющего роль стабилизатора и предотвращающего как скачки, так и провалы рабочего напряжения. Современные генераторы снабжены встроенными интегральными регуляторами напряжения, в просторечье именуемые «шоколадкой» или «таблеткой».

Уже понятно, что любой генератор это достаточно сложный агрегат, чрезвычайно важный для любого автомобиля.

Виды неисправностей генератора

Ввиду того, что любой генератор — это электромеханическое устройство, соответственно и разновидностей неисправностей будет две — механические и электрические.

К первым относятся разрушение креплений, корпуса, нарушение работы подшипников, прижимных пружин, ременного привода и другие, не связанные с электрической частью поломки.

К электрическим неисправностям относятся обрывы обмоток, неисправности диодного моста, выгорание/износ щеток, межвитковые замыкания, пробои, биения ротора, неисправности реле-регулятора.

Основные неисправности генератора

Нередко симптомы, указывающие на характерные неисправного генератора, могут появиться и вследствие совершенно других неполадок. Как пример — плохой контакт в гнезде предохранителя цепи обмотки возбуждения генератора покажет на неисправность генератора. То же подозрение может возникнуть из-за обгоревших контактов в корпусе замка зажигания. Так же, постоянное горение лампы-сигнализатора неисправности генератора может быть вызвано поломкой реле, мигание этой лампы включающего может свидетельствовать о неисправности генератора.

Основные признаки неисправности автогенератора:

При работающем двигателе мигает (или непрерывно горит) контрольная лампа разряда аккумулятора.
Разрядка или перезаряд (выкипание) аккумуляторной батареи.
Тусклый свет автомобильных фар, дребезжащий или тихий звуковой сигнал при работающем двигателе.
Значительное изменение яркости фар при увеличении числа оборотов. Это может быть допустимо при увеличении оборотов (перегазовки) с режима холостого хода, но фары, загоревшись ярко, дальше яркость свою увеличивать не должны, оставаясь в одной интенсивности.
Посторонние звуки (вой, писк) исходящие от генератора.
Необходимо регулярно контролировать натяжение и общее состояние ремня привода. При трещинах и расслоениях необходима немедленная замена.

Генератор солярис ошибки в ремонте

Приветствую тебя, человек, читающий данную информацию. В один из дней в декабре 2020 я как обычно ехал с дома на работу, и ничего не могло предвещать неисправность генератора

, как вдруг загорелась лампа, аккумулятора. Доехал до работы и оставил машину до вечера. ВЕЧЕРОМ завел машину и поехал домой думал, доеду, но не тут то было, (до дома 15 км). По пути отслеживал сколько вольт на аккумуляторе через брелок сигнализации напряжение падало постепенно, и вот я еду без света, без печки, километров 40 в час, и где-то на 7.5 вольтах Машина перестала реагировать на педаль газа и просто остановилась, но не заглохла. Остановившись я заглушил двигатель, вызвал такси С указанием, что необходимо буксировать авто. Ну вот такси приехало, зацепили солярис и потянули до дома. Вот время 20:00 думаю утром разберусь, что там случилось.

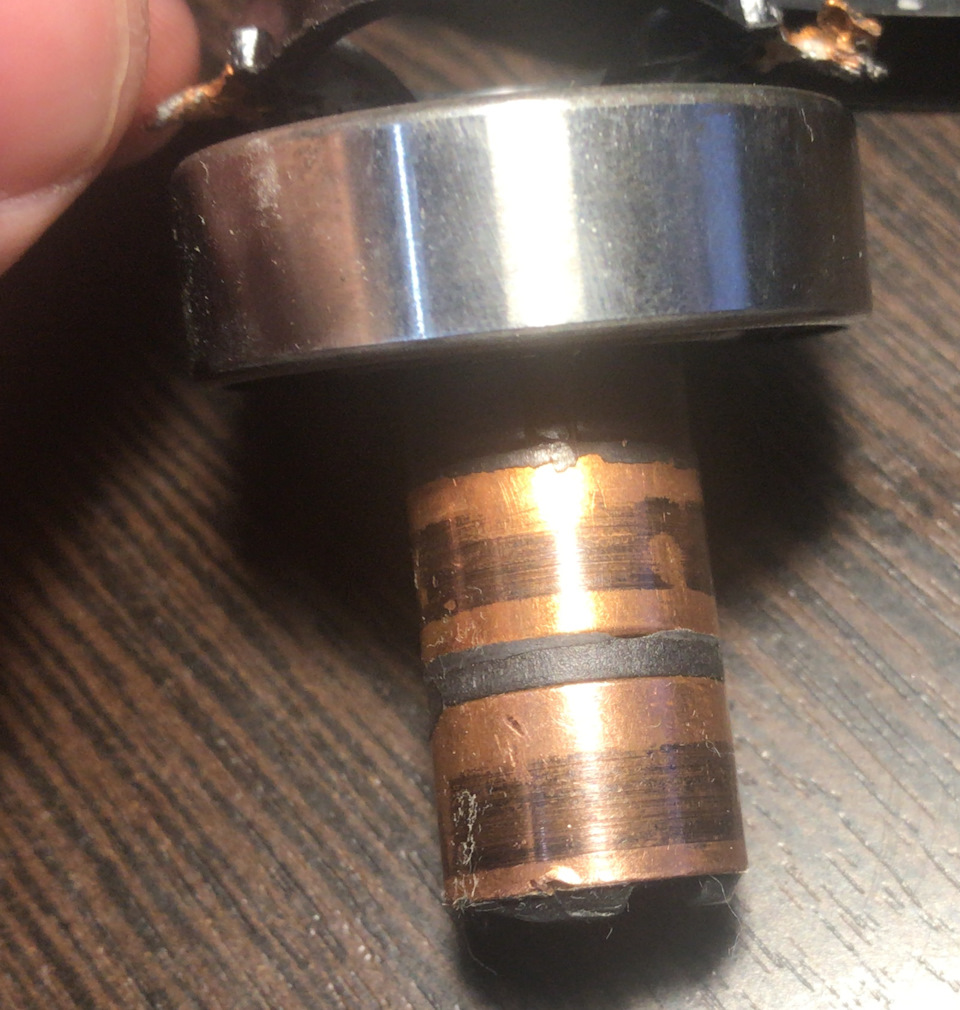

Утром мною был снят генератор разобран установлено, что щетки кончились, токосьемные кольца кончились ( верхнее).

Поняв в чем причина поехал в магазин, за щетками и токосьемным кольцом.
Щетки купил угольные, более менее которые подходящие по размерам (все пишут, что все равно подтачивают при установке), токосьемные кольца купил у человека который продал мне cargo 230090 за 1 тысячу рублей, (в интернете можно заказать за 250 рублей) ладно срочно нужно было делать по эту и купил). Приехав домой, принялся за работу, высверлил старые щетки, подточил новые и припаял, потом занялся заменой токосьемных колец, (лучше прозвонить кольца, определить какое кольцо к какому контакту идёт, читал, что именно этот генератор имеет полярность), снять подшипник получилось без проблем двумя отвертками на минус, ну и старое кольцо откусил кусачками и поддев отверткой стянул с якоря, после установил новое, припаял контакты, ну в принципе и все собрал генератор, установил на машину. Прошла наверно неделя, и опять загорелась индикация аккумулятора. И вот пришлось снимать разбирать и смотреть в чем причина. Разобрав генератор, я на первый взгляд не увидел причин не исправностей

. Ну думаю может купить новый, но узнав цены на новый как-то передумал, думаю надо читать и искать решения проблемы, что может быть, и вот нашёл на драйве, рекомендацию зачистить токосьемные кольца наждачной, что их поверхность стала гладкой и контакт с щетками был стабильный, зачистил (шуроповертом крутил гайку которая крепит шкив, перед этим нарезал наждачную бумагу на 1000 полосками под ширину кольца, и так зачистил кольца без труда). После собрал генератор, и решил сначала проверить на работоспособность, для этого понадобится: провода для прикуривание;
Мультиметр;
Дрель (шуроповерт не справился);
И питания на 12 вольт (использовал аккумулятор с машины).
И вот приступил к проверки кинул подключил генератор к аккумулятору, после подключил мультиметр и начал крутить дрелью, тут же пошёл заряд, думаю мм отлично. Поставил генератор на машину и отъездив ровно 5 дней опять наблюдаю картину как индикация аккумулятора загорелась. И снова все по новой разбираю, чищу кольца, и думаю в причина подгорания колец и щёток, прочитал, что причиной могут быть подшипники, проверив свой понял, что они немного шатаются, заменил подшипники (на KOYO 6303RS (большой), 6282RS (маленький))

Читайте также  Шкив для генератора vw passat

, собрав генератор, убедившись, что он работает (раскрутив его дрелью). Пошёл устанавливать его на машину, после установки запустил двигатель сижу и слышу, постороннее шум, глушу двигатель, выхожу смотрю ремень ремень слетел на одно деления со шкива генератора, гидроча, и разошёлся, ну он и требовал замены, поехал в магазин купил новый. Установил новый и стою проверяю мультиметром идёт заряд нет, смотрю, ремень слез на одну (если смотреть лицом на двигатель с переде) влево, глушу двигатель. Думаю блин натяжитель, смотрю с верху, и вижу, что болт натяжитель чуть наклонён, вот и все пока заказываю жду натяжитель и дополню свою историю, может кому и пригодится

Что делать, если пропала зарядка аккумулятора на Hyundai Solaris

Мы ревностно следим и быстро реагируем на загорание лампочки Check Engine. Загорание или мигание другого индикатора, лампы заряда аккумуляторной батареи, часто остаётся незамеченным. Возможно, потому, что мы привыкли видеть эту пиктограмму при включении зажигания. В норме она после пуска мотора должна потухнуть. Если этого не произошло, отправляться в дорогу не стоит: ваш аккумулятор, потративший много энергии на прокрутку стартера, восполнить её не сможет.

  1. Как узнать, почему загорелась лампочка аккумулятора на Хендай Солярис
  2. Почему на Hyundai Solaris мигает лампочка заряда АКБ
  3. Причины неисправности, зависящие от генератора
  4. Можно ли выяснить причину отсутствия заряда АКБ в пути

Как узнать, почему загорелась лампочка аккумулятора на Хендай Солярис

Причин отсутствия напряжения на клеммах батареи при работающем силовом агрегате может быть множество. Некоторые из них диагностируются достаточно просто, без необходимости использования инструментов, другие требуют проведения многократных измерений.

Обычно проверку начинают с ремня. Если он просел, то в результате проскальзывания зарядка на холостых оборотах может не происходить, ведь для того, чтобы генератор начал отдавать ток батарее, скорость вращения коленвала должна составлять не менее 1500 об/минуту. Обычно в таких случаях лампочка-индикатор начинает мигать на малых оборотах или просто гореть.

Но даже если ремень в порядке, грешить именно на генератор рано – существует немало других участков электрической цепи, неисправность которых может привести к отсутствию заряда батареи.

Хорошим симптомом проблем в работе генератора является уменьшение интенсивности свечения всех индикаторов на приборной панели, но поскольку электрическая цепь между АКБ и генератором своя, следует рассмотреть все возможные причины.

Многие автомобилисты со стажем при загорании значка отсутствия зарядки аккумулятора на Хёндай Солярис используют для локализации неисправности проверенный дедовский способ. На работающем силовом агрегате сбрасывают одну клемму батареи и смотрят на реакцию двигателя. Если он продолжает работать, не заметив отсутствия контакта с АКБ, значит, с генератором всё в порядке. Однако этот метод применим только на автомобилях с системой питания карбюраторного типа. В большинстве современных авто используются инжекторные двигатели, и такие эксперименты могут закончиться плачевно – выходом из строя электроники, управляющей работой силового блока.

Самым универсальным и известным способом проверки является измерение напряжения на клеммных выводах батареи при работающем двигателе. В норме оно не должно выходить за пределы интервала 14.3–14.8 В. При меньших значениях можно сделать вывод, что аккумулятор действительно не принимает заряд, а значит, рано или поздно вы столкнётесь с невозможностью пуска мотора. Так что необходимо искать причину неисправности.

Почему на Hyundai Solaris мигает лампочка заряда АКБ

Мы уже упоминали несколько типовых неисправностей приводящих к нарушению процесса зарядки батареи. В моделях последних поколений работу генератора контролирует блок управления двигателем. Обычно его связывает с генератором один, реже два провода. В некоторых случаях этот участок цепи, связывающий ECU с клеммой генератора, исполнен на CAN-шине. Встречаются также модели, на которых присутствует датчик тока – обычно его цепляют непосредственно на положительной клемме АКБ.

Задача датчика – измерение суммарного тока, потребляемого электрооборудованием автомобиля, он же сообщает блоку управлению информацию, используемую для регулирования мощности, выдаваемой генератором. Если вы убеждены, что сам генератор исправен, но на приборной панели Соляриса моргает лампа зарядки АКБ, стоит убедиться в работоспособности регулятора напряжения. Точнее всего это можно определить с помощью диагностического сканера. Если ECU исправно, проверьте надёжность контактов на этом участке. Если они окислились, нужно их прочистить с помощью мелкозернистой шкурки.

Кстати, отсутствие зарядки АКБ может быть вызвано банальным перегоранием предохранителя. Правда, сам по себе он перегорает редко, обычно – в результате резких скачков напряжения. Например, при прикуривании автомобиля от донорского аккумулятора. Или при проблемах с регулятором напряжения, после включения любого мощного потребителя электроэнергии. Так что предохранитель следует проверить в первую очередь.

Причины неисправности, зависящие от генератора

И всё же большая часть проблем, возникающих при отсутствии зарядки аккумуляторной батареи, происходит именно от генератора. Значок аккумулятора на Солярис может постоянно гореть при значительном износе щёток (при остаточной длине менее 5 мм), в результате перегорания диодного моста или реле-регулятора, при закорачивании или обрыве обмоток статора, при износе контактных колец коллектора.

Наиболее вероятный сценарий – износ графитовых щёток. Это естественный процесс, происходящий в результате трения контактной пары щётки – токосъёмные кольца. Чем больше пробег автомобиля, тем вероятнее именно такой исход. Впрочем, замена щёток – ремонт в финансовом плане необременительный, к тому же его в состоянии выполнить большинство автовладельцев с «прямыми» руками.

Поломка реле-регулятора, отвечающего за распределение заряда, вырабатываемого генератором – вторая по распространённости неисправность, при этом ремонту регулятор напряжения не подлежит. Впрочем, и его стоимость не окажет существенного влияния на семейный бюджет.

То же самое можно сказать о перегорании диодного моста, в функции которого входит предохранение генератора от коротких замыканий, исходящих со стороны АКБ.

А вот если причина неработоспособности генератора кроется внутри него, придётся менять весь блок, и это уже может быть накладно. Некоторые народные умельцы умудряются поменять повреждённую обмотку, но для рядового автомобилиста такая операция лежит за пределами их знаний, опыта и возможностей.

Можно ли выяснить причину отсутствия заряда АКБ в пути

Существуют методы диагностики оборудования автомобиля, которые осуществляются на работающем двигателе, но в любом случае это делается не на ходу. В нашем случае выяснить, почему не заряжается батарея Хендай Солярис, можно далеко не всегда. То, что доступно для визуального осмотра – это проводка и контакты, предохранитель.

Если вы видите, что контакты окислились или болтаются, их можно очистить с помощью подручных средств и подтянуть. В случае обнаружения повреждения изоляции электропроводки, идущей от АКБ к генератору, провод также можно заменить на целый, проявив смекалку.

Вот, пожалуй, и всё. Большинство методов связано с использованием измерительного прибора – мультиметра или вольтметра. Даже если вы «на ты» с этими приборами, весьма маловероятно, что вы возите их в автомобиле. А без мультиметра локализовать неисправность практически невозможно.

Читайте также  Чем помыть генератор от масла авто

Так что в большинстве случаев без обращения к специалистам не обойтись. Но помните, что если вы обнаружили неисправность вдали от цивилизации, у вас могут возникнуть большие проблемы, даже если аккумулятор полностью заряжен и способен некоторое время обеспечивать машину электроэнергией.

Код ошибки P0620 – неисправность цепи управления генератором

Код ошибки P0620 звучит как «неисправность цепи управления генератором». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Generator Control Circuit Malfunction».

Техническое описание и расшифровка ошибки P0620

Код неисправности OBD II P0620 является общим, который определяется как «неисправность цепи управления генератором». Устанавливается, когда модуль управления трансмиссией (PCM) обнаруживает неисправность в одной или нескольких цепях. Которые контролируют или регулируют выходной ток генератора.

Генератор переменного тока предназначен для генерации тока, необходимого автомобилю в данный момент времени. Это достигается с помощью схемы в модуле управления, которая оценивает общую потребляемую мощность.

В случае отказа или неисправности какой-либо цепи управлении генератора, некоторые модули могут быть лишены достаточной мощности для функционирования. Хотя модули управления топливом и зажиганием, могут работать до тех пор, пока аккумулятор не разрядится.

Поэтому, если при контроле цепи управления генератором обнаружена проблема, будет сохранен код P0620 и может загореться индикаторная лампа неисправности (MIL). В зависимости от предполагаемой серьезности неисправности, может потребоваться несколько циклов отказа для загорания индикации MIL.

Симптомы неисправности

Основным симптомом появления ошибки P0620 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

  1. Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память как неисправность).
  2. Также могут присутствовать другие связанные коды неисправностей.
  3. Напряжение в системе автомобиля может быть либо аномально высоким, либо аномально низким.
  4. Некоторые приборы или датчики на приборной панели могут быть неактивными.
  5. Двигатель глохнет либо плохо заводится.
  6. Снижение мощности двигателя.

Сохраненный код P0620 может привести к различным проблемам с управляемостью, включая отсутствие запуска или разряд батареи. Поэтому к ошибкам модулей внутреннего контроля всегда нужно относиться серьезно.

Причины возникновения ошибки

Код P0620 может означать, что произошла одна или несколько следующих проблем:

  • Неисправный генератор.
  • Неисправность модуля управления генератором.
  • Обрыв или короткое замыкание в жгуте проводов.
  • Ослабленные или поврежденные разъемы.
  • Плохое заземление является распространенной причиной.
  • Низкий уровень заряда или полный разряд аккумуляторной батареи.
  • Скачки напряжения, вызванные неправильными процедурами запуска от внешнего источника.
  • Иногда причиной является неисправный модуль PCM или ошибка программирования.

Как устранить или сбросить код неисправности P0620

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0620:

  1. Считайте все сохраненные данные и коды ошибок с помощью сканера OBD-II. Чтобы выяснить, когда и при каких обстоятельствах появилась ошибка P0620.
  2. Очистите коды ошибок с памяти компьютера и проведите тест-драйв автомобиля, чтобы выяснить, появляется ли неисправность снова.
  3. Если код ошибки появится снова, визуально осмотрите электрические провода и разъем модуля управления.
  4. Визуально осмотрите и протестируйте генератор.
  5. При необходимости отремонтируйте или замените генератор, а также все дефектные провода.
  6. Проверьте регулятор напряжения и аккумуляторную батарею.
  7. При отсутствии дефектов проверьте сам модуль PCM и его программную часть.

Диагностика и решение проблем

Код неисправности P0620 редко встречается без других кодов. Сопутствующие коды обычно относятся к аномальным напряжениям системы (высоким или низким). А также к кодам несоответствия диапазона рабочих характеристик, которые могут относиться к различным датчикам.

Если дополнительных кодов нет, первым делом необходимо проверить аккумулятор, чтобы определить его состояние заряда и общую работоспособность. При разряженном или поврежденном аккумуляторе, перезарядите или замените его.

Проверка проводки

После проверки аккумулятора, необходимо проверить визуально всю проводку, связанную с генератором. При необходимости отремонтируйте или замените, чтобы обеспечить эффективную передачу нагрузки.

Если не обнаружено никаких видимых признаков короткого замыкания или других повреждений, при помощи вольтомметра проверьте сопротивление и заземление. Замените при необходимости, чтобы все электрические значения находились в пределах, указанных производителем.

Также необходимо найти все предохранители, которые каким-либо образом связаны с системой зарядки. После проверки, замените все поврежденные или подозрительные предохранители.

Тестирование генератора

Если вся проводка проверена, необходимо проверить сам генератор с помощью мультиметра. В большом случаев именно неисправный генератор является причиной ошибки P0620.

При подтверждении дефекта в генераторе, замените его новым или восстановленным, поскольку это почти всегда более рентабельно, чем ремонт. Однако убедитесь, что заменяемый блок идентичен оригиналу во всех отношениях, включая монтажные кронштейны и характеристики.

После замены запустите двигатель и проследите за сигнальной лампой на приборной панели, чтобы убедиться, что генератор работает должным образом. Сигнальная лампа должна погаснуть в течение нескольких секунд.

Также можно замерить системное напряжение, оно должно быть между 14,2 и 14,8 вольт. Дайте автомобилю проработать хотя бы один полный ездовой цикл перед повторным сканированием системы. Скорее всего ошибка P0620 будет отсутствовать, но иногда необходима дополнительная очистка при помощи сканера.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0620 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

  • Buick
  • Cadillac
  • Chevrolet
  • Citroen (Ситроен С2)
  • Ford (Форд Фокус, Фьюжн, Экспедишн, Эксплорер, F-150)
  • GMC
  • Hyundai (Хендай Акцент, Санта фе, Солярис, i30)
  • Jeep (Джип Вранглер)
  • Kia (Киа Рио, Сид, Соренто, Спортейдж, Церато)
  • Mazda (Мазда cx9)
  • Mercedes
  • Mitsubishi
  • Opel
  • Peugeot (Пежо 308)
  • Suzuki (Сузуки Гранд Витара)

С кодом неисправности Р0620 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0626, P065b, P1000, P1632, P2300, P2303.

Hyundai Solaris

Ремонт генератора

Генератор представляет собой довольно сложный и высокоточный агрегат. Для его разборки, дефектовки и сборки требуется специальное оборудование. Если у вас нет навыков выполнения подобных работ, при выходе генератора из строя рекомендуем обратиться для его ремонта в специализированную мастерскую или заменить генератор в сборе.

Вам потребуются: ключи «на 7», «на 10», «на 27», ключ TORX Т50, тестер, съемник, молоток, отвертка с крестообразным лезвием.

1. Снимите генератор с автомобиля (см. Снятие и установка генератора).

2. Удерживая вал генератора от проворачивания, отверните гайку крепления шкива.

3. Снимите с вала генератора шкив.

4. …и дистанционное кольцо.

Шкив генератора зафиксирован от проворачивания на валу ротора только за счет сил трения после затяжки гайки его крепления требуемым моментом. Шпонки в соединении нет.

5. Пометьте любым способом (например, маркером) взаимное расположение статора и крышек генератора, чтобы при обратной сборке обеспечить соосность отверстий для крепления генератора в крышках.

6. Выверните два винта крепления кожуха…

7. …и снимите кожух.

8. Выверните три болта крепления щеткодержателя…

9. …и снимите щеткодержатель в сборе с регулятором напряжения.

10. Проверьте выступание щеток в свободном состоянии. Если размер H окажется меньше 5 мм, замените щетки или щеточный узел в сборе. Проверьте легкость перемещения щеток в щеткодержателе.

Читайте также  Увеличить напряжение с генератора 21214

Если их подклинивает, щеточный узел также необходимо заменить.

11. Выверните четыре стяжных болта…

12. …и снимите переднюю крышку.

13. Выпрессуйте из переднего подшипника ротор.

14. Для замены переднего подшипника ротора выверните четыре винта крепления прижимной пластины…

15. …и снимите пластину.

16. Выпрессуйте подшипник из крышки.

17. Запрессуйте оправкой подходящего диаметра новый подшипник в крышку, прикладывая усилие к наружному кольцу.

18. Проверьте легкость вращения подшипника со стороны контактных колец. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или обнаружены потеки смазки, подшипник следует заменить. Для этого…

19. …спрессуйте подшипник с вала ротора и установите новый, прикладывая усилие к внутреннему кольцу.

20. Запрессуйте новый подшипник на вал ротора до упора в буртик вала, прикладывая усилие к внутреннему кольцу подшипника через оправку подходящего диаметра.

21. Разожмите контакты и отсоедините три вывода обмотки статора от выпрямительного блока.

22. Снимите выпрямительный блок в сборе с крышкой.

Выпрямительный блок и крышка представляют собой единый узел и дальнейшей разборке не подлежат, поскольку три диода выпрямительного блока запрессованы в заднюю крышку и соединены с выпрямительным блоком сваркой.

23. Проверьте отсутствие замыкания обмотки ротора на корпус, подсоединив выводы тестера поочередно к каждому контактному кольцу и корпусу ротора. Показания тестера должны показывать бесконечность.

24. Проверьте тестером сопротивление обмотки ротора, подсоединив его к контактным кольцам. Если показания на тестере будут показывать бесконечность, значит, в обмотке ротора обрыв и ротор необходимо заменить.

25. Проверьте обмотку статора на обрыв, поочередно измеряя тестером сопротивление между всеми выводами обмотки. Если измеренное сопротивление будет стремиться к бесконечности, то необходимо заменить статор.

26. Подсоедините один щуп тестера к корпусу статора, а другим поочередно подсоединяйте к каждому выводу обмотки. Измеренное сопротивление должно быть очень большим (должно стремиться к бесконечности). В противном случае замените статор.

27. Проверьте «плюсовые» диоды, подсоединив «отрицательный» (черный) щуп тестера к выводу «плюс» генератора, а «положительный» (красный) щуп поочередно присоединяя к трем контактным выводам диодов. Если диоды исправны, тестер покажет 700–800 Ом.

28. Проверьте «минусовые» диоды, подсоединив «отрицательный» (черный) щуп тестера к выводу «минус» выпрямительного блока, а «положительный» (красный) щуп поочередно подсоединяя к трем контактным выводам диодов. Если диоды исправны, тестер покажет бесконечно большое сопротивление.

29. Подсоедините «положительный» (красный) щуп тестера к выводу «минус» выпрямительного блока, а «отрицательный» (черный) щуп поочередно подсоединяя к тем же трем контактным выводам диодов. Если диоды исправны, тестер покажет 700–800 Ом.

30. Если тестер покажет низкое или близкое к нулю сопротивление, диод «пробит»; если показание тестера будет стремиться к бесконечности независимо от цвета подсоединенных щупов, диод «в обрыве».
И в том и в другом случае выпрямительный блок подлежит замене.

31. Соберите генератор в порядке, обратном разборке, сориентировав крышки генератора и статор по ранее сделанным меткам.

Перед установкой щеткодержателя, чтобы не повредить щетки при установке, снимите крышку щеточного узла…

…установите щеткодержатель в сборе с регулятором напряжения на генератор…

…и установите крышку щеточного узла на место.

Проверка генератора Hyundai Solaris

Инструменты:

  • Вороток под торцевую насадку 3/4″
  • Насадка на вороток 8 мм
  • Насадка на вороток 7 мм
  • Мультиметр

Детали и расходники:

  • Щеткодержатель с регулятором напряжения (при необходимости)
  • Выпрямительный блок генератора (при необходимости)
  • Ротор (при необходимости)
  • Генератор (при необходимости)
  • Статор (при необходимости)
  • Лампочка 1-3 Вт.

Для проверки регулятора напряжения выполните следующее:

1. Снимаем регулятор в сборе со щеткодержателем с генератора, как описано здесь.

2. Подсоединяем к щеткам лампу (1–3 Вт, 12 В), а к выводам щеткодержателя – источник питания постоянного тока, вначале напряжением 12 В, а затем 15–16 В.
В первом случае лампа должна гореть, во втором – нет. Если лампа горит в обоих случаях – в регуляторе пробой, если не горит – обрыв или нарушен контакт между щетками и выводами регулятора напряжения. В обоих случаях щеткодержатель с регулятором напряжения необходимо заменить.

Для проверки ротора выполните следующее:

1. Снимите щеткодержатель, как описано здесь.

2. Для проверки короткого замыкания обмотки ротора на «массу», подсоединяем щупы цифрового тестера (в режиме омметра) к контактному кольцу и корпусу генератора.

Примечание:

Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и ротор нужно заменить.

3. Для проверки обрыва обмотки ротора подсоединяем щупы тестера (в режиме омметра) к контактным кольцам.

Примечание:

Если тестер покажет бесконечность, значит, в обмотке есть обрыв и ротор необходимо заменить.

Для проверки статора выполните следующее:

Примечание:

Осматриваем обмотки статора, на изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока. Если на обмотках есть следы перегрева, необходимо заменить статор или генератор.

1. Для проверки обрыва в обмотках статора, подсоединяем щупы тестера (в режиме омметра) к выводам обмоток.

Примечание:

Аналогично проверяем остальные обмотки статора.​ Если тестер покажет бесконечность, значит в обмотке есть обрыв и нужно заменить статор или генератор.​

2. Для проверки короткого замыкания обмотки статора на «массу», подсоединяем щупы тестера (в режиме омметра) к выводу обмотки и корпусу генератора.

Примечание:

Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и нужно заменить статор или генератор. Аналогично проверяем остальные обмотки.

Для проверки вентилей выпрямительного блока выполните следующее:

1. Подключите «плюс» цифрового тестера (в режиме проверки диодов) к выводу «В+» генератора, а «минус» – к его корпусу.

Примечание:

Тестер должен показать бесконечность. В противном случае и в блоке положительных и в блоке отрицательных вентилей имеется короткое замыкание.​

2. Для проверки замыкания в положительных вентилях, «плюс» тестера (в режиме проверки диодов) подсоединяем к выводу «В+» генератора, а «минус» – к выводу одной из фазных обмоток статора.

Примечание:

Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько положительных вентилей.

3. Для проверки замыкания в отрицательных вентилях, «плюс» тестера (в режиме проверки диодов) подсоединяем к выводу одной из фазных обмоток статора, а минус – к корпусу генератора.

Примечание:

Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на «массу».

ПОЛЕЗНЫЕ СОВЕТЫ:

Выпрямительный блок можно заменить только в сборе с задней крышкой генератора.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • качественных фото ремонта
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
