Цилиндр рабочий сцепления ваз 21043

Подробная инструкция в картинках, по замене рабочего цилиндра сцепления на автомобилях ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107

Цилиндр рабочий сцепления ваз 21043

Замена рабочего цилиндра сцепления на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Рабочий цилиндр сцепления – не все люди знают что это такое, но всё же время от времени его приходиться заменять, но как же его заменять если не все знают что это такое? Вкратце. В автомобиле мы на данный момент рассматриваем классику, присутствует два цилиндра сцепления один из которых главный а другой рабочий. Выполняют они практически одну и ту же функцию, при нажатии на педаль сцепления поршень (Указан зелёной стрелкой) который находиться внутри главного цилиндра сцепления смещается и тем самым выталкивает тормозную жидкость дальше.

В это время тормозная жидкость продолжает свой путь и тем самым упирается в тот же самый поршень (Указан синей стрелкой) только который уже располагается в рабочем цилиндре сцепления, и после того как тормозная жидкость упрётся она начнёт выталкивает поршень в связи с чем он перемещается в перёд и там уже нажатием на вилку, сцепление в автомобиле выключается.

В общем мы поняли что в обоих цилиндра должна быть постоянно тормозная жидкость, но зачем же она нужно некоторые из вас спросят? Всё дело в том что тормозная жидкость не сжимаема, и поэтому её используют как в тормозной системе так и в приводе сцепления, в общем давайте вернёмся ближе к теме.

Примечание!
Для замены рабочего цилиндра сцепления на новый, вам нужно будет запастись: Основным набором гаечных ключей, а так же пассатижами и возможно вам ещё понадобиться новая тормозная жидкость около 1-го, 2-х литров!

Краткое содержание:

Где находиться рабочий цилиндр сцепления?
Он располагается рядом с коробкой, а если быть более точнее то он закреплён при помощи двух болтов на самом картере сцепления коробки, поэтому увидеть его беспрепятственно вам лишь удастся только если вы будете находиться под днищем автомобиля, или если вы будете смотреть глубоко в подкапотное пространство, более подробное его местонахождение смотрите на фото чуть ниже, он указан стрелкой:

Когда нужно менять рабочий цилиндр сцепления?
Как мы уже поняли, внутри рабочего цилиндра находиться тормозная жидкость за счёт которой сцепление и выключается у автомобиля, но бывает такое что со временем данный цилиндр приходит в негодность и в его корпусе начинают появляться щели и тем самым из него понемногу начинает выходить жидкость которая в нём находиться, это очень легко понять если вы визуально поглядите на него, а так же это можно и понять не смотря на него вовсе, а как это сделать спросите вы?

Всё дело в том что если цилиндр приходит в негодность и из него начинает выходит тормозная жидкость, то первое что произойдёт с педалью сцепления, так это то что она станет очень легко нажиматься, то есть система будет не герметична так сказать, а если система будет не герметична, то и сцепление работать практически не будет, то есть вы нажимаете на педаль, она нажимается очень легко а сцепление при этом не включается, вот пожалуй эта одна из самым распространённых проблем которая случается при выходе рабочего цилиндра сцепления из строя.

Примечание!
Но не надо забывать о том, что лёгкое включение педали сцепления может так же быть вызвано и из-за других причин, к примеру потёкший главный цилиндр сцепления, который в этом случае так же нужно будет заменить! (О том как заменить главный цилиндр и узнать при каких неисправностях его нужно менять, см. в статье под названием: «Замена главного цилиндра сцепления»)

Как заменить рабочий цилиндр сцепления на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Для снятия сперва вам нужно будет запастись гаечным ключом и при помощи ключа, ослабить гайку которая крепит шланг к цилиндру.

Примечание!
Заметьте то что затяжку данной гайки всего лишь нужно будет ослабить, а не полностью отвернуть и после чего отсоединить шланг от цилиндра, такого пока делать не нужно, это чуть ниже!

2) Затем отложите гаечный ключ в сторону, и после чего при помощи пассатижей, оттяните а затем полностью снимите оттяжную пружину с цилиндра.

3) Следом не убирая пассатижи, разогните и после чего извлеките шплинт из отверстия которое находится в кончике толкателя данного цилиндра.

Примечание!
Шплинт это одна из таких деталей которая очень часто теряется, поэтому положите её на видное место чтобы потом можно было её беспрепятственно найти и установить обратно!

4) Далее при помощи ключа выверните два болта которые крепят цилиндр к картеру сцепления коробки передач.

5) Теперь отсоедините скобу от цилиндра которая так же закреплялась болтами вместе с самим цилиндром и которая служит для крепления оттяжной пружины.

6) Затем ухватившись рукой за рабочий цилиндр, аккуратно снимите его вынув при этом толкатель который указан стрелкой из отверстия которое находиться в вилке.

7) И после чего полностью отверните гайку, которая крепит шланг к цилиндру, и затем полностью снимите цилиндр с автомобиля.

Примечание!
Перед тем как начать отворачивать данную гайку, подготовьте какую нибудь пробку или же емкость, в которую сольётся вся тормозная жидкость из шланга гидропривода сцепления. Теперь когда всё подготовлено аккуратно отверните гайку которая крепит шланг и тем самым отсоедините шланг от цилиндра и затем слейте из отверстия шланга, а так же из отверстия самого рабочего цилиндра всю отработанную тормозную жидкость!

Лучше конечно же всё таки будет слить из шланга всю жидкость в ёмкость и после установки нового цилиндра залить совершенно новую тормозную жидкость в гидропривод сцепления, потому что когда жидкость будет сливаться она тем самым промоет всю систему от грязи которая в ней находиться! (О том как залить тормозную жидкость в бачок сцепления, см. в статье под названием: «Замена жидкости в сцепление»)

Установка:
1) Установка нового цилиндра сцепления происходит в обратном порядке снятию.

Примечание!
После установки цилиндра, обязательно произведите прокачку сцепления! (О том как прокачать сцепление, см. в статье: «Прокачка сцепления на ВАЗ»)

Дополнительный видео-ролик:
Более подробно на процесс замены данного цилиндра, вы смажете поглядеть на видео-ролике который размещён чуть ниже:

Описание конструкции сцепления

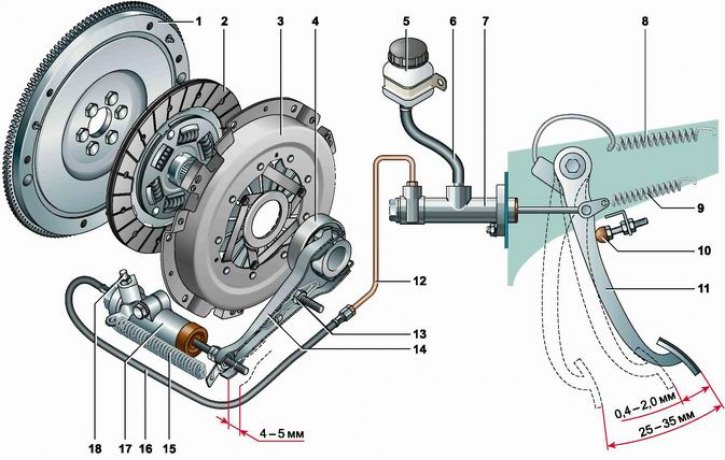

Детали сцепления: 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — прокачной штуцер

Сцепление автомобиля — сухое, однодисковое, постоянно замкнутое, предназначено для соединения коленчатого вала двигателя и первичного вала коробки передач с возможностью кратковременного прекращения передачи крутящего момента. Конструкция обеспечивает плавное включение сцепления за счет взаимного кратковременного проскальзывания его рабочих дисков.

Сцепление установлено на маховике и закрыто алюминиевым картером, который крепится четырьмя болтами к блоку цилиндров. C другой стороны картер соединен с картером коробки передач.

Ha шлицах первичного вала коробки передач свободно установлена ступица, на которой установлен ведомый диск, разделенный радиальными прорезями на двенадцать секторов. К ведомому диску с двух сторон приклепаны фрикционные накладки из специального материала. Крутящий момент от ведомого диска на его ступицу передается через пружинно-фрикционный демпфер (гаситель крутильных колебаний).

Корзина (ведущая часть сцепления) крепится к маховику шестью болтами и включает в себя нажимной диск, кожух и диафрагменную нажимную пружину. Нажимной диск подвижно закреплен на кожухе. Под действием диафрагменной пружины ведомый диск зажимается между нажимным диском и маховиком.

Выключение сцепления осуществляется гидравлическим приводом с подвесной педалью. Педаль сцепления установлена на общей с педалью тормоза оси, закрепленной на кронштейне перегородки моторного отсека. К верхней части педали присоединена пружина, снижающая усилие выключения сцепления. К педали шарнирно крепится толкатель. Толкатель полусферическим концом входит в гнездо поршня главного цилиндра привода выключения сцепления. Ход педали с одной стороны ограничен регулировочным винтом, а с другой — ходом поршня в цилиндре.

Главный цилиндр расположен в моторном отсеке и крепится двумя гайками к шпилькам педального узла. Шлангом цилиндр соединен с бачком гидропривода выключения сцепления. Бачок установлен на перегородке моторного отсека с левой стороны. Бачок изготовлен из полупрозрачной пластмассы, что облегчает проверку уровня жидкости в приводе. B крышке бачка установлен гофрированный резиновый успокоитель жидкости. Для соединения полости бачка с атмосферой в крышке выполнено отверстие.

К главному цилиндру подсоединен штуцер трубопровода, подводящего жидкость от главного цилиндра к рабочему, другой конец этого трубопровода соединен с наконечником шланга гидропривода. Наконечник шланга скобой закреплен в кронштейне кузова. Другой конец шланга соединен с рабочим цилиндром гидропривода выключения сцепления.

Рабочий цилиндр двумя болтами крепится к картеру сцепления. Шток цилиндра является толкателем вилки выключения сцепления, установленной на шаровой опоре в картере сцепления. Одним концом вилка опирается на регулировочную гайку толкателя, а другим фигурной пружиной прижимается к муфте выжимного подшипника. Муфта подшипника надета на направляющую втулку передней крышки коробки передач и имеет возможность продольного перемещения.

Читайте также  Что будет если не работает выжимной подшипник сцепления

При работающем двигателе ведущая и ведомая части сцепления вращаются как одно целое, передавая крутящий момент от коленчатого вала двигателя на первичный вал коробки передач. При нажатии педали сцепления усилие через гидропривод от рабочего цилиндра передается на вилку выключения сцепления, которая, поворачиваясь на шаровой опоре, перемещает выжимной подшипник по направляющей втулке. Подшипник воздействует на диафрагменную пружину корзины, она прогибается на опорных кольцах и отводит нажимной диск от ведомого диска. При этом первичный вал коробки передач отсоединяется от коленчатого вала двигателя, передача крутящего момента прекращается. При отпускании педали все детали сцепления под действием пружин возвращаются в исходное положение.

Замена рабочего цилиндра сцепления ВАЗ 2106, 2107, 2105, 2104, 2101

Замена рабочего цилиндра сцепления ВАЗ 2107 – ответственная и важная процедура обслуживания отечественной классики. В случае поломки или неисправности узла, многие автовладельцы поводят эту процедуру самостоятельно, однако при этом необходимо, помимо определенного набора инструментов, обладать некоторым ремонтным опытом.

Устройство рабочего цилиндра сцепления ВАЗ 2107-2101

Даная деталь в системе сцепления играет достаточно важную роль, как конечное звено распределения гидравлической нагрузки. В системе сцепления классики от ВАЗ главный цилиндр располагается, соответственно, в подкапотном пространстве возле коробки передач и имеет довольно удобный выход для проведения ремонта рабочего цилиндра сцепления ВАЗ 2106. Деталь состоит из нескольких основных частей, которые в совокупности образуют единый небольшой, но важный агрегат:

  1. Поршень непосредственно служит для выдавливания жидкости, расположенной в главном баке (по обыкновению туда заливается специальная тормозная жидкость). При воздействии на педаль сцепления именно поршень приводит механизм гидравлического давления в действие и с усилием надавливает на вилку в сцеплении.
  2. Корпус – основополагающая деталь, в которую заключен весь механизм. С наружной части в современных вариантах выполняется из прочного пластика. В ранних моделях на старых советских образцах иногда встречается корпус из металла, однако такая конструкция является менее надежной не только в силу возраста, но и из-за вероятности коррозионного воздействия.
  3. Шток – приводится в движение поршнем и выступает в качестве толкателя как при процессе нажатия на педаль, так и после ее отпускания. При нажатии данная деталь выталкивает жидкость в систему, после же закрывает для жидкости корпус.
  4. Защитный колпачок служит для сохранения целостности внутри системы при поступлении жидкости. Иначе его называют просто чехлом, который закрывает детали корпуса от излишнего попадания вещества на механические части агрегата.
  5. Пружина выступает как единое целое совместно с поршнем во время нажатия на педаль газа и фактически «обслуживает» агрегат при возвратном действии. Одной из основных причин поломки системы зачастую выступает именно износ пружины, отчего цилиндр недозакрывается, и жидкость выходит за пределы замкнутого контура.
  6. Клапан для стравливания воздуха, который также служит частой причиной выхода из строя всей детали ввиду своей неработоспособности. Данная деталь предназначена для удаления излишков воздуха в процессе работы поршня. Излишний воздух при наличии в системе и проникновении внутрь жидкости приводит к исчезновению замыкания сцепления, что может привести к аварийной ситуации. Именно клапан служит для удаления образовавшегося воздуха, однако в силу некоторых причин данный агрегат может износиться и выйти из строя. При этом, несмотря на свою простую конструкцию, такая деталь редко поддается ремонту и чаще всего подлежит полной замене не только по причине невозможности самого ремонта, а по большей части из-за невысокой стоимости как полного узла в сборе, так и его отдельных частей.

Принцип работы рабочего цилиндра сцепления ВАЗ 2107-2101

Принцип работы данной детали достаточно прост, однако, несмотря на небольшие габариты, функция выталкивания жидкости в систему очень важна в работе всего сцепления. Принцип работы данного агрегата заключается в кратковременном разъединении коробки передач и самого мотора во время переключения передачи. Во время нажатия на педаль сцепления жидкость поступает в главный цилиндр под воздействием поршня, который также надавливает на вилку сцепления. Она уже в свою очередь воздействует на муфту выбора передачи посредством подшипника, который также надавливает на ведомый диск, разъединяя сцепление.

В последующем при отпускании педали посредством пружины цилиндр приводится в исходное положение, а жидкость попадает обратно в бачок. Муфта также возвращается в исходное положение вне зависимости от того, была ли включена определенная передача или автомобиль находится в нейтральной передаче. Тем самым данная деталь является важным связующим звеном при переключениях и выступает основной частью системы гидравлического привода. К достоинству данной системы как раз относится простота конструкции с наличием небольшого количества механических частей, тем самым процесс трения ограничен и увеличивается общий ресурс. Также стоит отметить простой ремонта и небольшую стоимость запасных частей.

Выбор рабочего цилиндра сцепления на ВАЗ 2107-2101

На отечественном рынке автомобильных деталей присутствует огромное количество деталей и запасных частей к классическим автомобилям семейства ВАЗ. Кроме того, имеется большое количество ремкомплектов рабочего цилиндра сцепления ВАЗ 2101 2107. За десятилетия выпуска данных моделей конструкция не претерпевала значительных изменений, соответственно, детали должны быть отточены и полностью совпадать по всем параметрам. При этом на всех заднеприводных моделях устанавливается фактически один и тот же узел, имеющий схожие характеристики и габариты. Главным критерием при выборе детали на замену рабочего цилиндра сцепления ВАЗ 2101 является фактор качества и надежности выполнения данного агрегата. С учетом большого предложения от различных предприятий, порой никак не связанных с компанией-изготовителем, и различной стоимости качество остается весьма нестабильным.

Оптимальным решением при выборе данной системы является приобретение оригинального ремкомплекта или всего узла в сборе от автопроизводителя. Хотя стоимость такого узла зачастую выше своих сторонних конкурентов, вероятность получить контрафактный продукт все же несоизмеримо ниже, а, учитывая важность агрегата в процессе движения автомобиля, уповать на случай не представляется возможным.

Неисправности рабочего цилиндра сцепления ВАЗ 2107-2101

К самым частым неисправностям системы, которые могут привести к полному выходу из строя всего агрегата целиком, относятся:

  1. Наличие избыточного количества воздуха в системе. Такая ситуация может возникнуть при наличии трещин в резиновых патрубках или уплотнительных соединениях, а также в результате усталости пластика корпуса и наличия микротрещин. В таком случае проводится полная замена вышедшей из строя детали, так как излишний воздух не дает создавать необходимого давления для размыкания подшипника и сцепления, тем самым владелец попросту не сможет корректно включить передачу.
  2. Изнашивание в силу различных причин самих составных частей узла. Так, в результате поломки любой части узла нарушается общий принцип работы, так как, несмотря на простоту конструкции, каждый элемент, выполняя определенную функцию, напрямую влияет на работоспособность системы в целом. В таком случае, помимо простой замены всей системы целиком, может быть рассмотрен вариант с разборкой и устранением конкретной неисправности путем замены определенной составной части в виде детали с помощью ремкомплекта.

Замена рабочего цилиндра сцепления ВАЗ 2107-2101 своими руками

Осуществление самостоятельного ремонта данного привода потребует от владельца не только наличия определенного набора инструментов в виде различных ключей с разными размерами головок и ремкопмлекта, но также определенных ремонтных навыков. Самостоятельный ремонт вполне по силам опытному владельцу ВАЗовской классики. Также владельцу в обязательном порядке потребуется подъемник или мА в гараже, так как деталь расположена в нижней части подкапотного пространства, в непосредственной близости от коробки передач.

Для новичков в большинстве случаев потребуется помощник. Всего встречается два основных вида работы с данной деталью – снятие и монтаж нового устройства в систему, который не потребует дополнительного времени и проведения ремонта родной детали с полным или частичным ее разбором, на что потребуется достаточное количество времени, это напрямую зависит от опытности владельца.

Как снять рабочий цилиндр сцепления ВАЗ 2107-2101

Процедура снятия агрегата в целом проходит в несколько основных этапов:

  1. Необходимо удалить всю жидкость из бака сцепления. Для этого потребуется обычный шприц небольшого объема. Данный бак расположен в верхней части подкапотного пространства. Это необходимо для исключения случаев пролива вещества на владельца или за пределы системы.
  2. После этого необходимо ослабить крепления самого бака и при необходимости демонтировать его. Одновременно с этим следует с помощью ключа с головкой на 13 ослабить резиновый патрубок, ведущий от бака к главному цилиндру, теме самым, освобождая свободный доступ к системе.
  3. После этого также ключом на 13 отсоединить деталь от иных хомутов системы сцепления и открутить при помощи обычной отвертки 2 посадочных крепления, которые удерживают корпус в посадочном месте. После этого деталь можно полностью извлечь.

Ремонт рабочего цилиндра сцепления ВАЗ 2107-2101

Ремонтные работы также проходят в несколько этапов и осуществляются непосредственно после демонтажа самого устройства:

  1. Ключом с головкой на 22 необходимо отвернуть заглушку и снять пыльник вместе со стопорным кольцом.
  2. Затем отодвинуть на весь ход шток рабочего цилиндра сцепления ВАЗ 2106 с последующим извлечением штуцера из посадочного места. Тем самым открывается доступ ко всем внутренним частям устройства.
  3. Данные части находятся внутри корпуса и располагаются в определенной последовательности.
Читайте также  Чехол для троса сцепления

Установка рабочего цилиндра сцепления ВАЗ 2107-2101

Обратная установка отремонтированной детали или монтаж нового устройства происходят в обратном порядке:

  1. Узел связки бак и цилиндра необходимо закрепить в штатных местах крепления в подкапотном пространстве с помощью ключей.
  2. После этого необходимо соединить главную деталь с патрубками систем автомобиля, при этом выбрав правильный момент затяжки хомутов.
  3. После этого подключить бак к общей системе гидравлического привода и залить жидкость в соответствии с уровнем.

Советы и рекомендации

В качестве основного совета при выборе данного агрегата следует упомянуть качество материалов при приобретении. На покупаемых деталях в обязательном порядке должны присутствовать маркировки производителя и номера серии и партий. Многие предприятия имеют собственные информационные ресурсы, на которых можно проверить оригинальность детали, просто сверив номера партий и конкретной детали.

Также в процессе замены рабочего цилиндра сцепления ВАЗ 2104 необходимо строго соблюдать последовательность действий и точно рассчитывать момент затяжки шлангов и патрубков от бака с жидкостью с основной деталью во избежание растрескивания резины и пластиковых частей корпуса.

Также планово раз в несколько тысяч километров пробега необходимо проводить ревизию всего узла целиком, так как абсолютное большинство автомобилей данных моделей имеют солидные пробеги, вероятность возникновения непредвиденных поломок достаточно высока.

Заключение

В итоге замена рабочего цилиндра сцепления ВАЗ 2107 своими руками вполне возможна и обязательна в случае возникновения потеков, неисправностей, трещин или иных негативных проявлений. Своевременное устранение данной неполадки убережет водителя от попадания в аварийную ситуацию в будущем. А профилактика системы методом простого периодического осмотра позволит выявить неисправность на ранних стадиях.

Ремонт рабочего цилиндра и регулировка привода сцепления ВАЗ 2107 своими руками

Проблемы со сцеплением могут доставить серьёзные неприятности владельцам автомобилей с механической коробкой переключения передач. Не является исключением и ВАЗ 2107. Однако большинство неисправностей можно довольно просто устранить своими руками.

Устройство и принцип действия сцепления ВАЗ 2107

ВАЗ 2107 оборудован однодисковым сцеплением сухого типа с гидравлическим приводом. В конструкцию привода входят:

  • бачок с пробкой и встроенным успокоителем жидкости;
  • подвесная педаль с толкателем;
  • главный и рабочий цилиндры;
  • металлический трубопровод;
  • соединяющий трубопровод и рабочий цилиндр шланг.

При нажатии педали, усилие через толкатель передаётся на поршень главного цилиндра сцепления (ГЦС). ГЦС заполнен тормозной жидкостью, поступающей из бачка гидропривода. Поршень выталкивает рабочую жидкость, и она под давлением через трубопровод и резиновый шланг поступает в рабочий цилиндр сцепления (РЦС). В РЦС давление увеличивается, и жидкость выталкивает из устройства шток, который, в свою очередь, приводит в действие вилку сцепления. Вилка, в свою очередь, перемещает выжимной подшипник, выводя из зацепления нажимной и ведомый диски.

Рабочий цилиндр сцепления ВАЗ 2107

РЦС является конечным звеном гидропривода сцепления. Его более частый по сравнению с другими узлами механизма выход из строя связан с повышенными нагрузками, возникающими в результате высокого давления жидкости.

Устройство РЦС

Рабочий цилиндр ВАЗ 2107 состоит из:

  • корпуса;
  • поршня;
  • штока (толкателя);
  • пружины;
  • защитного колпачка (чехла);
  • двух манжет (уплотнительных колец);
  • клапана для стравливания воздуха;
  • стопорного кольца с шайбой.

Расположение РЦС

В отличие от ГЦС, который расположен в салоне ВАЗ 2107, рабочий цилиндр находится на корпусе картера сцепления и прикручен к нижней части «колокола» двумя болтами. Добраться до него можно только снизу, предварительно сняв защиту двигателя (при её наличии). Поэтому все работы проводятся на смотровой яме или эстакаде.

Признаки неисправности РЦС

Выход РЦС из строя сопровождается следующими симптомами:

  • непривычно мягкий ход педали сцепления;
  • периодические или постоянные провалы педали сцепления;
  • резкое снижение уровня рабочей жидкости в бачке;
  • появление следов жидкости под автомобилем в районе коробки переключения скоростей;
  • трудности при переключении скоростей, сопровождающиеся хрустом (скрежетом) в КПП.

Эти признаки могут быть следствием и других неисправностей (всего механизма сцепления, ГЦС, коробки переключения скоростей и пр.). Поэтому перед началом работ по замене или ремонту РЦС нужно убедиться, что «виноват» именно он. Для этого его следует внимательно осмотреть. Если на корпусе цилиндра, на его штоке или шланге обнаружатся следы рабочей жидкости , можно начинать демонтаж РЦС.

Основные неисправности РЦС

Основная часть РЦС изготовлена из прочной стали, поэтому полностью его меняют лишь при серьёзных механических повреждениях. В остальных случаях можно ограничиться ремонтом. Наиболее часто цилиндра выходит из строя из-за износа уплотнительных колец поршня, защитного чехла, неисправностей клапана выпуска воздуха и повреждением шланга, соединяющего цилиндр и трубопровод.

Ремонтный комплект для РЦС

Любую вышедшую из строя деталь можно приобрести отдельно. Однако при замене манжет целесообразнее купить ремонтный комплект, включающий три резиновых уплотнителя и защитный чехол. Для классических моделей ВАЗ ремкомплекты выпускаются под следующими каталожными номерами:

  • 2101–1602516;
  • 2101–1605033;
  • 2101–1602516.

Стоимость такого набора составляет порядка 50 руб.

Ремонт рабочего цилиндра сцепления

Для ремонта РЦС нужно снять с автомобиля. Для этого потребуются:

  • круглогубцы или пассатижи;
  • гаечные ключи на 13 и 17;
  • ёмкость для слива жидкости;
  • чистая суха тряпка.

Демонтаж РЦС

Демонтаж РЦС осуществляется в следующем порядке:

  1. Устанавливаем автомобиль на смотровую яму или эстакаду.
  2. Из смотровой ямы ключом на 17 откручиваем наконечник соединения шланга гидропривода и рабочего цилиндра.

Разборка и замена неисправных деталей РЦС

Для разборки и ремонта цилиндра потребуются:

  • гаечный ключ на 8;
  • шлицевая отвёртка;
  • чистая сухая тряпка;
  • немного тормозной жидкости.

Разбирается рабочий цилиндр в такой последовательности:

  1. Зажимаем цилиндр в тиски.
  2. Рожковым ключом на 8 откручиваем клапан стравливания воздуха и осматриваем его на наличие повреждений. При подозрении на неисправность приобретаем новый клапан и готовим его к установке.

Перед заменой манжет поршня и защитного чехла металлические детали цилиндра нужно очистить от грязи, пыли, следов влаги с помощью тормозной жидкости и чистой тряпки. Новые уплотнители и чехол устанавливаются в процессе сборки РЦС. Сначала на поршень надевается передняя манжета, потом задняя. При этом задняя манжета фиксируется шайбой. Защитный чехол устанавливается вместе с толкателем. Сборка устройства и его монтаж производится в обратном порядке.

Видео: ремонт рабочего цилиндра сцепления ВАЗ 2107

Прокачка гидропривода сцепления

После любых работ, связанных с разгерметизацией механизма сцепления, а также при замене жидкости гидропривод необходимо обязательно прокачать. Для этого будут нужны:

  • тормозная жидкость (0,3 л);
  • резиновый шланг;
  • ключ на 8;
  • сосуд для сбора жидкости (подойдёт пластиковая бутылка объёмом 0,5 л).

Кроме этого, для прокачки потребуется помощник. Порядок действий следующий:

  1. После установки РЦС и подсоединения к нему шланга заливаем в бачок гидропривода жидкость до уровня, соответствующего нижнему краю горловины.
  2. Надеваем один конец заранее заготовленного шланга на штуцер клапана для стравливания воздуха, а другой конец опускаем в ёмкость для сбора жидкости.

Настройка привода сцепления

После прокачки рекомендуется отрегулировать привод сцепления. Для этого понадобятся:

  • штангенциркуль или (в крайнем случае) линейка;
  • гаечные ключи на 8, 10, 13, 17;
  • круглогубцы или пассатижи.

Порядок настройки сцепления на карбюраторных и инжекторных моделях ВАЗ 2107 отличается. В первом случае регулируют настройку свободного хода педали сцепления, во втором — амплитуду движения штока рабочего цилиндра.

Для карбюраторных ВАЗ 2107 привод настраивается следующим образом:

  1. Измеряем величину амплитуды свободного хода (люфта) педали сцепления при помощи штангенциркуля. Она должна составлять 0,5–2,0 мм.
  2. Если амплитуда выходит за указанные пределы, ключом на 10 откручиваем контргайку на шпильке ограничителя хода и, поворачивая ограничитель в ту или иную сторону, выставляем требуемый люфт.

Для инжекторных ВАЗ 2107 регулировка привода осуществляется в следующем порядке:

  1. Устанавливаем автомобиль на смотровую яму или эстакаду.
  2. Снизу пассатижами снимаем стяжную пружину с вилки сцепления.
  3. Определяем люфт толкателя рабочего цилиндра, отжимая вилку сцепления до упора назад. Он должен составлять 4–5 мм.
  4. Если люфт не попадает в указанный интервал, ключом на 17 держим гайку регулировки штока, а ключом на 13 откручиваем фиксирующую гайку.

Шланг рабочего цилиндра

Шланг, соединяющий трубопровод и рабочий цилиндр, подлежит замене в случае:

  • видимых повреждений, сопровождающихся вытеканием тормозной жидкости;
  • обнаружения на его поверхностях трещин, вздутий (шишек);
  • износа резьбовых соединений наконечников.

Выпускаемые отечественными предприятиями шланги имеют каталожный номер 2101–1602590 и стоят около 100 руб.

Для замены шланга необходимо:

  1. Установить машину на эстакаду или смотровую яму.
  2. Поднять капот и найти в моторном отсеке место соединения трубопровода гидропривода и шланга рабочего цилиндра.
  3. Ключом на 17 зафиксировать наконечник шланга, а ключом на 13 открутить штуцер на трубопроводе. Подставить под конец трубопровода ёмкость и собрать вытекающую из него жидкость.
  4. Ключом на 17 выкрутить наконечник другого конца шланга из корпуса РЦС. В гнезде цилиндра установлено резиновое уплотнительное кольцо, которое также необходимо заменить.
  5. Установить новый шланг в обратной последовательности.

Таким образом, диагностика, ремонт и замена рабочего цилиндра сцепления ВАЗ 2107 не представляет большой сложности даже для неискушённого автолюбителя. Минимальный набор инструментов и рекомендации профессионалов позволят выполнить все работы с минимальными затратами времени и денег.

Регулировка сцепления автомобилей ВАЗ 2107, 2105, 2104

Правильная и четкая работа сцепления на автомобилях ВАЗ 2107, 2105, 2104 обеспечивается определенными регулировками его привода. Их две: регулировка величины зазора между толкателем и поршнем главного цилиндра сцепления и регулировка свободного хода педали сцепления.

Регулировка привода сцепления автомобиля ВАЗ 2107, 2105, 2104

— Регулировка зазора между толкателем и поршнем

Зазор между толкателем и поршнем главного цилиндра сцепления составляет 0,1 – 0,5 мм. Он регулируется вращением ограничителя свободного хода педали сцепления. При этом у педали сцепления образуется некоторый свободный ход 0,4 – 2,0 мм, который водитель выбирает, начиная нажимать на педаль.

Зазор между толкателем и поршнем, свободный ход педали сцепления автомобилей ВАЗ 2104, 2105, 2107

Измеряется он линейкой или рулеткой, которая устанавливается от пола до середины нижней части площадки педали. Рукой перемещаем площадку относительно шкалы линейки, нажимая педаль. Если зазор имеется, вначале педаль перемещается очень легко, а потом уже с трудом. Если зазора нет, немного выворачиваем ограничитель хода педали. Добиваемся, чтобы свободный ход по линейке укладывался в требуемые два миллиметра.

Этот зазор необходим для полного выключения сцепления. Если он отсутствует, то поршень не сможет до конца возвращаться в заднее положение при отпускании педали и в рабочей полости главного цилиндра, и во всем приводе будет оставаться избыточное давление. В результате сцепление не будет полностью выключаться, так как выжимной подшипник будет давить на лепестки нажимной пружины, и диски будут пробуксовывать (не полностью прижиматься к маховику). Увеличение данного зазора приведет к тому, что сцепление не будет полностью выключаться и будет «вести» (диски не до конца отходят от маховика).

— Регулировка свободного хода педали сцепления

(зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления)

Регулируется гайкой на толкателе рабочего цилиндра сцепления. При правильной регулировке свободный ход вилки выключения сцепления составляет 4 – 5 мм (проверяется рукой: вилка оттягивается от упора в регулировочную гайку на толкателе), а свободный ход педали сцепления 25 – 35 мм. Необходимо отвернуть контргайку на толкателе и вращением регулировочной гайки установить требуемый требуемый свободный ход вилки. Свободный ход педали в 25 – 35 мм (до момента выключения сцепления) можно проверить по линейке. Именно такая его величина означает наличие зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления.

Свободный ход толкателя рабочего цилиндра сцепления автомобилей ВАЗ 2104, 2105, 2107

В случае отсутствия этого зазора выжимной подшипник давит на нажимную пружину «корзины» — сцепление «буксует». При увеличенном зазоре – «ведет».

Свободный ход педали сцепления 0,4 – 2,0 мм входит в свободный ход педали – 25 – 35 мм. То есть 25 – 35 мм это общий необходимый размер.

Примечания и дополнения

— Сцепление на автомобилях ВАЗ 2104, 2105, 2107 постоянно замкнутого типа, то есть постоянно включено: при отпущенной педали ведомый диск прижат ведущим к маховику и вращается вместе с ним, а также выжимным подшипником и первичным валом коробки передач. Между выжимным подшипником и накладкой упорного фланца нажимной лепестковой пружины корзины сцепления имеется зазор в 1,5 – 2,0 мм. Этот зазор выбирается, когда водитель начинает нажимать на педаль.

— Полный ход педали сцепления на автомобилях ВАЗ 2104, 2105, 2107 составляет 140 мм.

— После регулировки привода сцепления проверьте четкость переключения передач. Особое внимание передаче заднего хода. Плавность ее включения — показатель успешной регулировки.

Рабочий цилиндр сцепления ВАЗ 2101, 2106, 2107 – есть ли отличия?

Переключение передач в трансмиссии автомобиля происходит за счет работы сцепления. Механизм сцепления состоит из нескольких элементов, которые во время эксплуатации изнашиваются. Для своевременной диагностики поломок вам полезно будет знать их устройство.

Устройство рабочего цилиндра в ВАЗ

В классических моделях ВАЗ 2106, 2101, 2107 сцепление состоит из двух цилиндров – главного и рабочего. По сути, они выполняют одинаковую работу. Рабочий цилиндр сцепления в автомобиле ВАЗ 2106, 2101, 2107 находится возле коробки передач автомобиля – в этих моделях никаких существенных различий в строении детали нет. Он закреплен на корпусе коробки при помощи нескольких болтов. Расположение детали в этих моделях ВАЗ устроено таким образом, что увидеть ее можно только снизу автомобиля.

Во время нажатия педали сцепления внутри главного цилиндра происходит смещение поршня, под воздействием которого выталкивается тормозная жидкость. После этого тормозная жидкость проходит по всему цилиндру и под воздействием создаваемого давления оказывает работу на этот же поршень, который в свою очередь давит на вилку в цилиндре. Оба цилиндра сцепления автомобиля находятся в зависимости от наличия тормозной жидкости.

Поэтому очень важно проверять наличие этой жидкости в бачке, который расположен под капотом автомобиля, и не допускать ее снижения до критической отметки.

Очень часто случается, что жидкость подтекает. Происходит это из-за износа деталей или вследствие использования тормозной жидкости, которая не предназначена для автомобилей ВАЗ. Для моделей ВАЗ 2106, 2101, 2107 используется марка DOT–3. Применение другого типа плохо влияет не только на рабочий цилиндр сцепления, но и на главный.

Также бывают случаи, когда результатом поломки сцепления в автомобиле ВАЗ может быть и главный цилиндр – такую поломку очень легко заметить. Достаточно открыть капот автомобиля и посмотреть на бачок, в который заливается тормозная жидкость. На стыке его с цилиндром будут заметные потеки. В этом случае нужно подтянуть болты. Если жидкость подтекает и дальше, тогда необходимо применить ремкомплект или заменить деталь полностью.

Следим за тормозной жидкостью

Одним из основных признаков выхода из строя рабочего цилиндра сцепления в автомобилях ВАЗ 2106, 2101, 2107 является частичный или полный провал педали в салоне автомобиля при нажатии. Это свидетельствует об отсутствии герметичности в системе – постепенно количество тормозной жидкости уменьшается, и чем сильнее и чаще вы давите на педаль, тем больше жидкости уйдет за один раз.

Из-за этого сцепление перестает работать, и переключить передачу будет сложно или вообще невозможно. Если не следить за уровнем тормозной жидкости в бачке, не устранять вовремя протечки, тогда могут возникнуть последствия – из строя выйдет корзина и выжимной подшипник сцепления, не говоря уже о создании аварийных ситуаций.

Для устранения причины поломки или полной замены рабочего цилиндра, в зависимости от характера поломки, вам нужен будет новый рабочий цилиндр, тормозная жидкость и стандартный набор инструментов. Замену рабочего цилиндра в автомобиле ВАЗ 2106, 2101, 2107 лучше всего производить из смотровой ямы или на подъемнике. Перед тем, как приступать к выполнению работы, необходимо слить тормозную жидкость, которая есть в системе сцепления. Имея под рукой весь необходимый инструмент, процедуру снятия цилиндра выполнить очень легко.

Первым делом нужно вытянуть фиксатор толкателя, после этого снять оттягивающую пружину. Далее медленно откручивайте гайку на шланге с жидкостью, предварительно подставив емкость для ее сбора. После приступайте к откручиванию болтов крепления цилиндра, предварительно вытянув толкатель с вилкой сцепления. Отведите вилку с толкателем таким образом, чтобы она вам не препятствовала. Между рабочим цилиндром и резиновым шлангом располагается резиновая прокладка с уплотнительной шайбой. Очень важно её не потерять, потому что в ремкомплекте она не идет.

Замените рабочий цилиндр сцепления и приступайте к сборке в обратном порядке. Если необходимо, то на штуцере цилиндра вы можете произвести регулировку глубины нажатия педали. После выполнения всех работ залейте тормозную жидкость в бачок для сцепления. Заливка поможет полностью промыть всю систему гидропровода сцепления автомобиля ВАЗ. Прокачка выполняется для того, чтобы очистить вашу систему от воздуха, который находится в тормозной жидкости.

Выполняем прокачку правильно

Прокачку сцепления необходимо делать сразу после замены рабочего цилиндра, а также при низком уровне тормозной жидкости в бачке. Осуществляется работа по прокачке в автомобилях ВАЗ 2106, 2101, 2107 через штуцер, который расположен на рабочем цилиндре.

Для начала залейте полный бачок тормозной жидкости. Найдите для этой работы напарника, который будет нажимать на педаль сцепления в салоне автомобиля. Возьмите шланг и наденьте его на штуцер рабочего цилиндра, после этого скажите напарнику, чтобы он несколько раз выжал педаль сцепления. После этого пусть нажмет педаль до упора и не отпускает, вы в это время должны немного ослабить гайку на штуцере, чтобы спустить немного жидкости и воздуха.

Повторять данную процедуру нужно до тех пор, пока в жидкости, вытекающей из шланга, не пропадут воздушные пузырьки. После этого долейте ее до средней отметки в бачке и время от времени посматривайте, не уходит ли она.

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
