Шток вилки сцепления газель

Как прокачать и отрегулировать педаль сцепления на Газели. Диагностика и профилактика поломок.

Шток вилки сцепления газель

Регулировка сцепления на Газели

Как отрегулировать сцепление на ГАЗели, чтобы стало удобнее управлять автомобилем? Это один из многих вопросов, которые задают их владельцы. Существует много проблем, с которыми сталкиваются владельцы этой машины, но одним из самых проблемных узлов является сцепление. Как узел отрегулировать, стоит ли его ремонтировать или лучше заменить на другой?

Сцепление для автомобиля Газель

Перед началом регулировки

Регулировка сцепления проводится только если узел полностью исправен. Сцепление у ГАЗели очень хрупкое и часто ломается даже из-за небольшой перенагрузки, поэтому проблемы могут возникнуть еще до начала каких-то регулировочных работ. Не самая качественная технология производства стала основной причиной, по которой детали узла чуть ли не одна за другой выходят из строя. Стоит проверить, все ли элементы конструкции сцепления целы перед тем как начинать другие работы. Что нужно проверить тщательнее всего:

    Часто ломается рабочий цилиндр. Его стоит проверить в первую очередь на протекание, пробои, повреждения шлангов. Если он не будет работать нормально, система переключения передач замедлится, а из-за этого могут возникнуть другие проблемы при движения (рывки, потеря скорости).

Так выглядит рабочий цилиндр сцепления Газели

Процесс регулировки педали

Из-за того что механизм со временем снашивается, педаль сцепления может заметно ослабеть, вследствие чего ухудшается управление ходом автомобиля. Чтобы это исправить, ее можно подтянуть. Как проверить, нужно ли проводить коррекцию натяжения?

Процесс регулировки педали сцепления Газели

  • педаль западает, когда начинается движение машины;
  • во время смены передач слышен шум, стук, могут появляться рывки транспортного средства;
  • слышны громкие удары под машиной, во время смены передач со 2 по 4.

Дабы удостоверится, что требуется регулировка сцепления, линейкой или рулеткой нужно измерить расстояние между педальной накладкой и полом. Нормальный показатель составляет 15 см, если же по измерениям получилось меньше или значительно больше — нужно подтягивать трос. Как отрегулировать педаль?

Под капотом находится болт с контргайкой, который регулирует натяжение троса сцепления. Чтобы педаль имела больше пространства хода — затягиваем гайку, а чтобы сделать ход меньше — откручиваем ее. Регулируем до тех пор, пока педаль не встанет на свое место. Чтобы проверить результат, жмем на педаль 3 раза, а потом снова проводим замеры, когда она вернется в свое обычное положение. Эту процедуру можно доверить и специалистам в автосервисе, у них на это уйдет меньше времени и сил.

Усовершенствование узла

Для того, чтобы прокачать систему сцепления, придется полностью убрать все старые детали узла. Заводская конструкция сама по себе ненадежна, поэтому не стоит надеяться, что замена 1-2 элементов что-то изменит. Если не хотите долго возиться с ремонтом Газели, то замените все и сразу.

Применять элементы конструкции с одной модели ГАЗели на другую не рекомендуется. К примеру, корзина сцепления с 406 подходит и на 402 газель, но при этом во время эксплуатации возникают трудности с переходом на 5 передачу и задний ход.

Экспериментировать не рекомендуется. Провести замену лучше всего в проверенном автосервисе. О качестве услуг в сервисе стоит узнать заранее, поскольку если что-то смонтируют не так, придется переделывать. Самостоятельно можно установить компоненты и весь узел, но для этого понадобится эстакада или несколько домкратов, которые есть не у каждого водителя.

Схема привода подключения сцепления Газели

Схема разбора сцепления

Если решились менять весь узел, вот небольшая схема, как самостоятельно все снять и заменить. Поднимаем машину, находим сцепление.

  1. Сначала потребуется отсоединить цилиндр от стартера.
  2. Отсоединенный цилиндр поднимаем вверх вместе со шлангом. Если хотите менять именно цилиндр, отключаем от шланга старую деталь, ставим новую. Также есть доступ к вилке, которую можно открутить и заменить, открутив всего 1 крепежный болт.
  3. Разбираем узел дальше. Снимаем нижнюю часть картера, видим кронштейн, снимаем и его.
  4. Перед нами коробка. Откручиваем ее крепежи, снимаем вместе с муфтой. Вытаскиваем уплотнители. Отворачиваем кожух с маховиком, потихоньку вращаем вручную коленвал, чтобы затем снять диски сцепления. Вытащить их можно через люк.
  5. Только после всех этих операций можно снять главный цилиндр системы. Откручиваем шланг, сливаем жидкость, а затем отсоединяем толкатель и педаль сцепления. Готово, старый узел полностью извлечен, теперь можно установить новый.

Сборка проводится в обратном порядке с учетом следующего:

  • в шариковые подшипники нужно добавить смазку;
  • при монтаже кожуха необходимо совместить метки деталей (если меток нет, их нужно нанести).

Что делать, чтобы избежать поломки сцепления

Требуется очень аккуратно вести себя с ГАЗелями, чтобы у них ничего не ломалось. Если вам уже надоело регулировать педаль и перебирать все детали для ремонта сцепления, стоит избегать некоторых действий во время езды, которые негативно сказываются на целостности элементов конструкции:

  1. Не удерживайте педаль сцепления длительное время при движении транспортного средства, это нагружает систему и быстро приводит в негодность большинство деталей узла.
  2. Не начинайте движение с большой начальной скорости и перескакиванием через несколько передач. Это разрушительно сказываются на «корзине» и цилиндре.
  3. Меньше пользуйтесь сцеплением. Как ни парадоксально, но частое использование сцепления ведет к скорому износу механизмов.

«ГАЗель», рабочий цилиндр сцепления: устройство, регулировка

Одна из составляющих механизма сцепления – гидравлический привод, позволяющий воздействовать на диски и корзину. Важнейшим элементом сцепления является рабочий цилиндр. Он обеспечивает передачу воздействия на механические узлы, которые расположены в корзине. На автомобилях «ГАЗель» тоже имеется рабочий цилиндр. Давайте рассмотрим, как устроен рабочий цилиндр сцепления «ГАЗели», по какому принципу работает данный элемент, какие встречаются поломки, как обслуживать эту деталь и менять ее.

Что представляет собой рабочий цилиндр?

Эта деталь представляет собой механизм, направляющий избыток давления от главного цилиндра на вилку отключения сцепления. В итоге на КПП передается воздействие, и водитель может переключить передачу.

Рабочий цилиндр сцепления «ГАЗели» (фото его есть в нашей статье) по устройству ничем не отличается от таких цилиндров для других моделей авто. Конструктивно деталь достаточно проста. Цилиндр представляет собой металлический корпус со специальным клапаном или штуцером для выхода воздуха. Внутри узла находится толкатель поршня вместе с пружиной.

Так как деталь работает в гидравлической системе, она должна быть герметичной. Это достигают за счет наличия уплотнительных колец и защитного пыльника.

Рабочий цилиндр сцепления «ГАЗели» расположен под кабиной, на корпусе маховика двигателя. Главный и рабочий цилиндры соединяются между собой при помощи стальной трубки и резинового шланга, выдерживающего высокое давление.

Принцип действия

Эта деталь механизма сцепления берет на себя усилие, которое через педаль передается на главный цилиндр. Затем давление воздействует на другие элементы. Это выжимной подшипник и «вилка». В рабочий цилиндр сцепления “ГАЗели”, устройство которого мы рассмотрели, входит трубка от гидравлического привода. На выходе имеется шток. Последний одной стороной упирается в поршень цилиндра, а с другой стороны подходит к вилке сцепления.

Возможные неисправности

Сцепление на «ГАЗели», несмотря на все свои плюсы, все-таки оставляет желать лучшего. Для каждого владельца этого авто механизм сцепления доставляет массу неудобств и становится головной болью. Ввиду несовершенной конструкции узла, которое не отличается особой долговечностью и надежностью, приходится достаточно часто менять различные комплектующие, заниматься ремонтами и регулировками. Владельцев радует лишь одно – стоимость нового рабочего цилиндра сцепления «ГАЗели» сравнительно низкая, а ремонт не представляет особых сложностей. Элемент демонтируют, разбирают, проводят дефектовку. Затем меняют изношенные детали цилиндра и все устанавливают обратно.

О том, что приближается ремонт рабочего цилиндра сцепления «ГАЗели», скажут следующие признаки. О неполадках может свидетельствовать резкое снижение уровня жидкостей в бачке. При этом под автомобилем, в месте, где расположен цилиндр, будут характерные пятна. Это говорит об утечках рабочей жидкости. Среди причин – разрушение уплотнительных элементов или нарушение целостности шланга. Устранить данную проблему достаточно просто. Необходимо заменить поврежденные элементы, и герметичность восстановится.

Также о выходе цилиндра из строя говорят провалы или чрезмерно мягкий ход педали. Это может свидетельствовать о наличии воздуха в магистрали. Устранить эту проблему можно с помощью прокачки. В процессе обследования рабочего цилиндра и нахождении трещин (или мест, через которые воздух может попадать в магистраль), можно частично отремонтировать деталь или заменить изделие на новое. Мы рассмотрим, как поменять рабочий цилиндр сцепления на «ГАЗели».

Если педаль сцепления постепенно проседает, наблюдаются проблемы с переключением передач на КПП, при этом нет падения уровня рабочей жидкости в бачке, а регулировки педали ничего не дают, это говорит о выходе из строя возвратной пружины. Устранить эту проблему поможет ее замена.

В продаже можно найти ремкомплект рабочего цилиндра сцепления «ГАЗели», который включает в себя основные детали цилиндра, подверженные чрезмерному износу и подлежащие регулярной замене. Эти ремкомплекты позволяют выполнить ремонт узла самостоятельно. Конструкция детали проста, а выходит из строя она полностью очень редко. Но резиновые уплотнительные элементы производят из откровенно некачественных сортов резины. Это отражается на долговечности работы. Но часто для восстановления работоспособности достаточно заменить манжеты рабочего цилиндра сцепления “ГАЗели”. В зависимости от производителя комплект уплотнителей может стоить от 300 до 500 рублей.

Ремонт манжет

Если в момент нажатия на педаль она проваливается, а затем остается на уровне пола и не поднимается назад, то это говорит о проблемах с давлением жидкости в гидравлической магистрали сцепления. Использовать машину с такими неисправностями нежелательно, и даже запрещено. Если это случилось в пути, то можно лишь доехать до ближайшего СТО с подъемником или эстакадой.

О причинах неисправности манжет и способах их устранения

Среди причин могут быть утечки рабочей жидкости из-за разгерметизации, загрязнения в гидравлической системе, завоздушнивание, потеря эксплуатационных характеристик рабочей жидкости. Если наблюдаются подобные проблемы и они связаны с тормозной жидкостью, то все решается заменой и прокачкой.

Более сложными в плане решения являются неисправности, связанные с нарушением герметичности. Зачастую разгерметизация происходит по причине износа уплотнителей. В первую очередь необходимо проверить, есть ли течь.

Диагностика манжет

Если тормозная жидкость уходит через манжету рабочего цилиндра, то при ее осмотре на детали будут наблюдаться капли жидкости. Замену поврежденной манжеты можно выполнить своими руками. Для ремонта понадобится ремкоплект, пассатижи, а также ключи «на 13» и «на 17». Также следует приобрести новую тормозную жидкость. Иногда могут понадобиться тиски.

Как заменить манжету?

Итак, отремонтировать манжеты можно следующим образом. Вначале демонтируют рабочий цилиндр. Чтобы это сделать, необходимо с определенным усилием надавить на вилку сцепления, а затем, когда поршень уйдет, освободить шток и извлечь его из цилиндра. Далее ключом на 17 ослабляют гайку, удерживающую шланг. Ключом на 13 выворачивают болты, которыми цилиндр удерживается на картере КПП. Затем полностью откручивают цилиндр от шланга. Далее уже демонтированный рабочий цилиндр сцепления «ГАЗели Некст» тщательно осматривают. Для этого его очищают от грязи, а затем конструкцию разбирают.

Манжету следует извлекать с применением круглогубцев. Из паза удаляют стопорные кольца, а затем вынимают поршень. Если наблюдаются следы окисления или коррозии на поверхности поршня, тогда берут растворитель. После того как извлечена возвратная пружина, необходимо, используя чистую ветошь, протереть рабочую часть цилиндра (так называемое «зеркало»).

Далее внимательно изучают сами манжеты в цилиндре, осматривают внутренние части. Следует осматривать как можно тщательней, чтобы увидеть износ, раковины, трещины. Часто одной из причин неисправностей может быть некачественно изготовленные детали. К примеру, может неисправность тормозной системы возникать из-за неправильно отхонингованного рабочего зеркала цилиндра. Продольные борозды на поверхности могли стать причиной износа манжеты.

Замена манжеты начинается с предварительной обработки новой детали тормозной жидкостью. Затем поршень устанавливается в цилиндр, и заправляются рабочие кромки. Сборку проводят в обратной последовательности. По завершению работ в систему заливают тормозную жидкость и прокачивают сцепление, чтобы убрать воздух.

Необходимо учесть, что новым манжетам нужно время для притирания и приработки. В течение этого времени возможны незначительные утечки. Важно постоянно следить за уровнем тормозной жидкости в системе. О цилиндрах для «ГАЗели Некст» нужно сказать, что они практически не текут. Эту проблему решили. Производитель устанавливает изделия фирмы «Сакс».

Инструкция по замене рабочего цилиндра

Замена рабочего цилиндра сцепления «ГАЗели» выполняется очень просто. Но предварительно при помощи шприца откачивают гидравлическую рабочую жидкость.

Затем при помощи торцевой головки «на 10» откручивают гайки, удерживающие бачок, и снимают шланг. Далее следует отсоединить металлическую трубку, которая идет на рабочий и главный цилиндры. Затем торцевой головкой «на 13» отворачивают гайки крепления цилиндра с КПП. С помощью ключа «на 17» снимают подводящий шланг. Осталось только выкрутить гайки. После можно демонтировать деталь, а на ее место устанавливать новую. На этом замена рабочего цилиндра сцепления «ГАЗели» закончена. Осталось собрать все в обратном порядке.

Как отрегулировать сцепление?

Если автомобиль не трогается, значит, нужна «ГАЗели» регулировка рабочего цилиндра сцепления. В этом случае ход педали сцепления больше, чем это необходимо по нормам производителя.

Линейкой измеряют расстояние от пола машины до накладки на педали и смотрят результат. Если он выше, чем 14-16 см, тогда регулируют болтом. Последний находится под капотом (там, где заканчивается элемент сцепления). Контргайку на болте подкручивают, достигая тем самым необходимого хода педали. Для увеличения зазора гайку закручивают. А чтобы уменьшить – отвинчивают.

Регулировка хода толкателя вилки сцепления

Для этого плоскогубцами отсоединяют оттяжную пружину от вилки. Затем пружину полностью снимают. Далее линейкой или же угольником измеряют свободный ход. Угольник ставят так, чтобы он мог во что-нибудь упираться.

Когда элемент будет установлен правильно, на вилку нажимают вперед до упора и фиксируют ее в этом положении. Далее запоминают положение угольника относительно вилки. Последнюю отпускают и проверяют свободный ход. Если он меньше паспортной нормы, то вилку опять регулируют.

Первым делом одним ключом нужно удерживать регулировочную гайку. Вторым ключом ослабляют контргайку. Далее клещами фиксируют толкатель от проворачивания. Затем контргайку ослабляют и при помощи вращения регулировочной гайки добиваются правильного свободного хода вилки. Если все верно, толкатель снова удерживают клещами и затягивают контргайку.

Прокачка рабочего цилиндра

Давайте посмотрим, как прокачать рабочий цилиндр сцепления на «ГАЗели». Для этого нужен шланг, который можно плотно надеть на выпускной штуцер. Также готовят большой шприц, носик которого подойдет под диаметр шланга. Также необходим ключ, чтобы открутить воздушный выпускной клапан.

Что далее?

Для прокачки откручивают крышку расширительного бачка. Далее в шприц набирают жидкость и выгоняют из нее воздух. Шланг одним концом подсоединяют к клапану, вторым — к шприцу. Откручивая клапан ключом, давят на шприц и вводят жидкость. Далее, не снимая шланга, клапан закручивают так, чтобы в него не попал воздух. После этого нужно сесть в кабину и создать давление в системе. Для этого несколько раз нажимаем на педаль сцепления (но не меньше пяти-шести). Затем идем под капот и плавно откручиваем клапан.

Если шланг прозрачный, вы увидите, как из него выходит завоздушенная жидкость. При этом уровень ее в расширительном бачке будет падать. Нужно поддерживать его. Поэтому заливают снова новую тормозную жидкость до максимальной отметки. Далее процедуру повторяют еще раз. Опять садятся в кабину и создают давление в системе сцепления, нажимая несколько раз на педаль. Затем клапан откручивают и смотрят на состояние жидкости. Пузырей должно быть меньше. Процедуру повторяют до тех пор, пока воздух полностью не удалится из системы (вот почему так важно использовать прозрачный шланг).

Замена сцепления и вилки на автомобиле Газель своими руками

Замена сцепления у автомобиля марки Газель требуется довольно часто, так как является уязвимым местом. Машина в основном предназначена для бизнеса, узлы и агрегаты которой всегда работают в нагруженном режиме. Поэтому срок службы деталей ограничен, в среднем сцепление требует замены через каждые 50–70 тысяч километров. Как правило, оно меняется в комплекте (нажимной диск, ведомый диск, выжимной подшипник).

Замена сцепления Газель бизнес

Замену сцепления автомобилей модели Газель бизнес сделать несложно. Для этого только необходим соответствующий инструмент. Работы нужно выполнять на автомобильном подъемнике или на яме.

Произвести замену диска или всего комплекта можно своими руками. Для примера возьмем Газель с двигателем ЗМЗ 40524 (он из семейства двигателей ЗМЗ 406).

Ставим автомобиль на яму и в первую очередь снимаем рычаг КПП. Перед тем, как вынуть рычаг, его необходимо установить в нейтральное положение. Поднимаем резиновый кожух.

Находим конусную гайку, отворачиваем ее и выдергиваем рычаг.

Делаем метки на карданном вале и хвостовике заднего моста.

Метки делаются для того, чтобы поставить вал при сборке в это же положение. Если «кардан» поставить не по меткам, возможно появление вибрации.

Затем отворачиваем траверсу КПП (8 болтов по краям) и выдергиваем вал. Перед снятием карданного вала желательно слить масло из КПП.

  • Разъединяем провода, идущие к КПП;
  • Отсоединяем крепление кронштейна КПП к приемной трубе глушителя;
  • Снимаем полностью траверс коробки передач, делаем это аккуратно, так как двигатель с коробкой опустятся вниз;
  • Затем откручиваем гайки крепления самой КПП и демонтируем ее.

Отворачиваем крепление рабочего цилиндра сцепления, убираем цилиндр в сторону, вынимаем вилку.

Демонтируем картер сцепления («колокол»), сначала нижний алюминиевый усилитель картера,затем сам картер.

Отворачиваем шесть болтов на корзине. Все разобрано.

Берем новый комплект – корзину, диск, выжимной подшипник, и начинаем сборку. Для того чтобы без проблем установить КПП, ведомый диск необходимо отцентровать, а потом уже заворачивать болты «корзины». Заворачивать болты нужно равномерно по кругу, а не сразу с одной стороны. Для центровки можно воспользоваться специальной оправкой или любым первичным валом «Газелевской» или «Волговской» КПП. Вал подойдет даже от 4-х ступенчатой коробки.

Затем все собираем дальше в обратном порядке. Выжимной подшипник удобно сразу надеть на фланец первичного вала коробки, предварительно проложив под него губку, пропитанную густой смазкой. Губку можно пропитать трансмиссионным маслом.

Чтобы прикрутить траверс КПП одному, потребуется поддомкрачивать коробку передач, удобнее такую операцию делать вдвоем. После сборки следует залить масло в коробку переключения передач, проверив уровень масла по контрольной пробке сбоку. Вот и все — замена диска сцепления произведена.

Замена вилки сцепления

Замену вилки сцепления на модели Газель бизнес сделать очень легко, для этого КПП снимать не потребуется. Такой ремонт тоже можно выполнить своими руками.

Для замены вилки отворачиваем два болта рабочего цилиндра сцепления (РЦС), цилиндр на шланге отводится в сторону. Старую вилку вынимаем и устанавливаем новую. Нужно следить, чтобы вилка попала на специальные отливы муфты выжимного подшипника, в противном случае нормального выжима педали сцепления не будет.

Установив новую вилку, через шток прожимаем руками РЦС, подводим его к местам крепления, фиксируем цилиндр болтами. Конечно, шланг сцепления можно открутить и устанавливать РЦС будет легче, но тогда придется прокачивать сцепление. У нас же описана замена вилки самым простым и оптимальным способом.
» alt=»»>
» alt=»»>

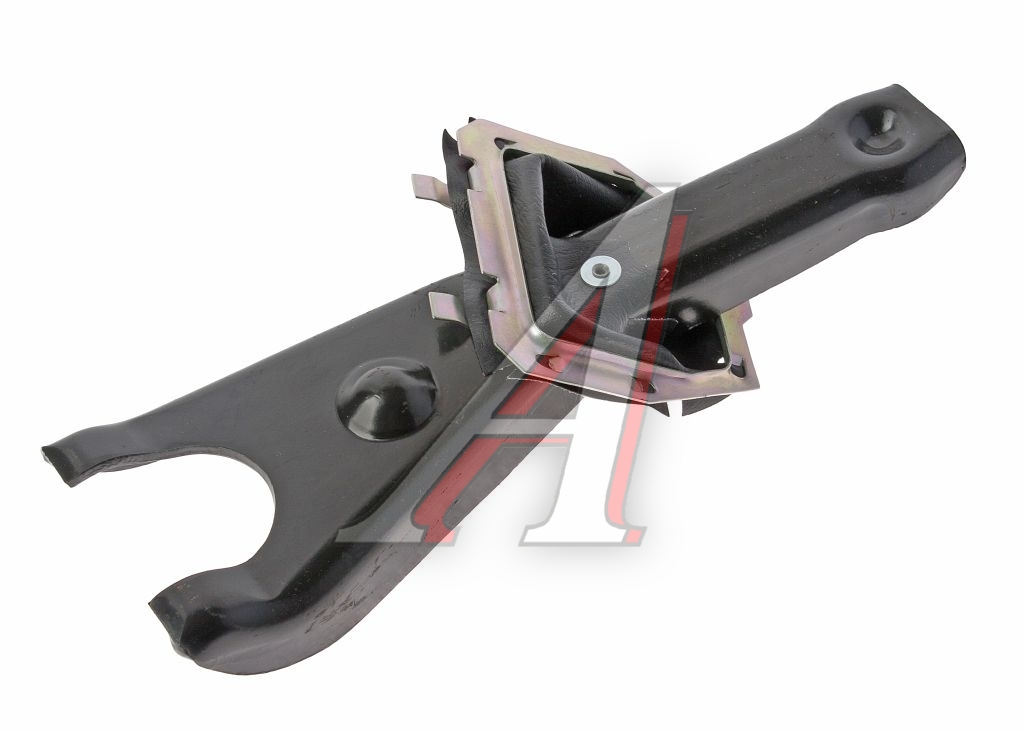

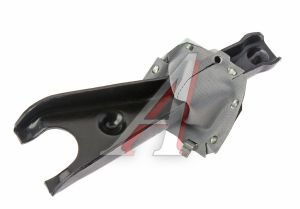

Вилка сцепления ГАЗ-3302 Бизнес, ГАЗель Next (ОАО ГАЗ)

Артикул: 3302-1601200

Данные обновлены: 09.10.2021 в 13:13

  • Параметры и характеристики
  • Наличие (33)
  • Применяемость (1)
  • Описание
  • Сертификаты (5)
  • Категории товара

Характеристики

Код для заказа 600084
Артикулы
Каталожная группа Трансмиссия, ..Сцепление
Ширина, м 0.11
Высота, м 0.05
Длина, м 0.28
Вес, кг 0.84

Параметры

Количество в упаковке 1
Производитель ГАЗ

Территория отгрузки

Другие склады и магазины партнера

+7 (495) 660-51-64
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

+7 (495) 664-23-36
OlegNB@autoopt.ru
Пн-Пт: с 9:00 до 20:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

+7 (343) 384-56-25
EKBsale@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн: с 8:30 до 18:00, Вт-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

С этим товаром покупают

На складах : 277 шт.

На складах : 3 шт.

На складах : 10 шт.

Артикул: 180203 (6203.2RS)

На складах : 751 шт.

Артикул: 6203 2RS

На складах : 1 шт.

На складах : 41 шт.

На складах : 474 шт.

На складах : 12 шт.

На складах : 27 шт.

Техническая информация

В автомобилях с механической трансмиссией присутствует сцепление, в котором важное место занимает небольшая деталь — вилка. О том, что такое вилка сцепления, каких типов она бывает, как устроена и работает, а также о правильном подборе и замене вилок в сцеплениях — узнайте из представленной статьи.

ГАЗель-Бизнес — это семейство российских малотоннажных автомобилей, выпускаемых на Горьковском автомобильном заводе серийно с 4 февраля 2010 года. Отличается от базовой модели «ГАЗель» повышенной надёжностью комплектующих и существенной доработкой узлов и агрегатов. По отношению к базовой модели в семействе «ГАЗель-Бизнес» конструкторами было сделано более 130 изменений. В этой статье можно скачать некоторые каталоги запчастей для автомобилей ГАЗель-Бизнес.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

Как поставить вилку сцепления не снимая коробки

Сцепление на автомобиле с МКПП является важным и ответственным узлом. При этом большие нагрузки на сцепление и естественный износ приводят к тому, что в процессе эксплуатации отдельные элементы выходят из строя.

Не часто, но кроме корзины, диска сцеления и выжмного подшипника также может потребоваться замена вилки сцепления. Далее мы рассмотрим, что такое вилка сцепления, почему она выходит из строя, а также как поменять вилку сцепления и как поставить вилку сцепления не снимая коробки передач.

Когда нужна и как выполняется замена вилки сцепления

Прежде всего, если вилка сцепления выходит из строя, нормально ездить на автомобиле не получится, так как сцепление попросту не будет работать. Добраться до места ремонта конечно можно, зная, как ехать без сцепления. Однако о нормальной эксплуатации ТС с подобной поломкой речь не идет.

Сцепление фактически связывает двигатель и КПП, причем указанная связь может быть прервана путем нажатия на педаль сцепления в салоне. Прерывать передачу крутящего момента от мотора на коробку необходимо для переключения передач. Также сцепление снижает ударные, вибрационные и другие нагрузки, защищая двигатель и КПП.

Однодисковое сцепление состоит из таких основных элементов:

  • нажимного и ведомого диска;
  • выжимного подшипника и его муфты;
  • диафрагменной пружины;
  • вилки сцепления;

Если просто, одна сторона сцепления в сборе крепится к маховику двигателя, а с другой стороны через шлицевое соединение подсоединен вал КПП. Такое сцепление всегда замкнуто (диски прижаты друг к другу). При этом для размыкания сцепления (фактически, разводки нажимного и ведомого диска) используется привод выключения сцепления.

Так вот, после нажатия на педаль сцепления в салоне, усилие передается на привод сцепления, в результате чего происходит перемещение вилки сцепления. Указанная вилка, в свою очередь, передает усилие на выжимной подшипник, который смещается, оказывая воздействие на лепестки диафрагменной пружины нажимного диска (корзины сцепления).

Лепестки пружины прожимаются, наружный край корзины отодвигается от нажимного диска, также отжаться ему помогают тангенциальные пружины. В результате диски размыкаются, крутящий момент от мотора не передается на коробку. После того, как водитель отпускает педаль сцепления, диафрагменная пружина оказывает усилие, нажимной и ведомый диски смыкаются, момент снова передается от маховика и передача крутящего момента на коробку возобновляется.

В случае, когда сцепление автомобиля плохо отзывается на нажатие педали, не следует исключать проблемы с вилкой. На начальном этапе можно выполнить регулировку свободного хода вилки сцепления, однако нужно помнить, что это временная мера. Через небольшой промежуток времени сбои в работе механизма включения/выключения сцепления снова проявятся.

Если сцепление не изношено, а также нет шума и вибраций при его работе, а также никаких других нареканий не вызывает привод сцепления, тогда источником проблем часто оказывается именно вилка. Как правило, на вилке появляется трещина, после чего элемент активно повреждается.

  • Для проверки того, что причиной проблем является вилка, рекомендуется осмотреть механизм. Для этого машину загоняют на яму или поднимают на подъемнике, далее сдвигается грязезащитный пыльник, который закрывает вилку сцепления. Наладив освещение (контрольная лампа, фонарик и т.п.), удается осмотреть вилку.
  • Если видны трещины и явные дефекты, тогда они будут заметны. Часто трескается вилка в той части, где на детали реализован переход в ровную плоскую поверхность части детали, где она переходит в ровную плоскость. При этом даже если трещин нет, вилка все равно может оказаться сильно изношенной в других местах.
  • Также вилка сцепления в некоторых случаях ломается (при езде педаль сцепления проваливается резко). Еще вилка гнется от механического воздействия, то есть возникает физическая деформация вилки сцепления. Это происходит в результате поломок самого сцепления, так как чтобы погнуть деталь, усилие требуется достаточно большое.
  • Часто изнашиваются и сами лапки вилки сцепления. Зачастую это происходит на машинах с большим пробегом, где вилка сцепления давно не менялась. Лапки вилки напрямую воздействуют на другие элементы сцепления, а дефекты в месте их контакта с муфтой неизбежно приводят к нарушениям в работе.
  • Еще отметим, что даже новая вилка может быть с дефектами, то есть при покупке запчастей (особенно неоригинальных) нужно сразу осматривать изделие на предмет возможного брака.

Замена вилки сцепления своими руками

Как правило, во многих автосервисах могут отдельно указывать на то, что для замены вилки сцепления нужно снимать коробку передач. На самом деле, часто это не так, а сервис просто намерен получить дополнительный заработок с учетом сложности и трудоемкости работ по демонтажу КПП.

Более того, если знать, как заменить вилку сцепления без демонтажа коробки передач, все работы можно выполнить самостоятельно в условиях обычного гаража. Естественно, приведенное ниже руководство является общим, то есть возможность такой замены вилки нужно уточнять в зависимости от конкретной модели автомобиля.

Обточка позволит установить новую вилку под прижимную пружину, расположенную на ступице выжимного подшипника. Также для простоты установки под пружину нужно завести особый крючок, которым можно приподнять пружину и вставить новую вилку.

Для снятия старой вилки потребуется:

  • осуществить демонтаж рабочего цилиндра сцепления. Снимается цилиндр вместе со штоком. После снятия цилиндр отводят в сторону вместе со шлангом, к которому он прикреплен;
  • снять защитный чехол со старой вилки, извлечь вилку из кожуха сцепления. Затем нужно провести осмотр кожуха, очистить его от грязи;
  • выполнить подготовку к установке новой вилки. Замена вилки сцепления без снятия коробки своими руками не представляется сложной. Для этого в кожухе сцепления нужно найти шарообразный палец, под который просовываются лепестки фиксатора вилки;
  • далее нужно обнаружить ступицу выжимного подшипника и проволочную пружину. Под пружину требуется просунуть обточенные лапки вилки, а для стягивания пружины используется упомянутый выше крючок.
  • после установки вилка должна стоять между пружиной и ступицей выжимного подшипника;
  • завершающим этапом становится обратная сборка и установка всех деталей, которые ранее снимались для замены вилки сцепления;
  • после того, как сборка была завершена, нужно проверить качество работы сцепления в рамках пробной поездки на автомобиле. При необходимости, также может потребоваться выполнить регулировку/прокачку сцепления для получения наилучшего результата.
  • Что в итоге

    Как видно, в процессе эксплуатации автомобиля вилка сцепления подвержена износу. Хотя качественная деталь служит достаточно долго, уже к 100 тыс. км возможен выход вилки из строя. Если даже во время осмотра не удалось найти трещин или других дефектов, высока вероятность износа лапок. В любом случае, деталь требует замены.

    Напоследок отметим, что достаточно часто вместе с вилкой сцепления замены потребует и муфта. В месте, где вилка контактирует с поверхностью, также возникает износ. По этой причине следует заранее убедиться, что проблему со сцеплением целесообразно решать только заменой одной вилки. В противном случае потребуется повторная разборка механизма сцепления, установка выжимного подшипника и т.д.

    Педаль сцепления тугая, сцепление жестко нажимается: основные причины неисправности. Диагностика неполадок сцепления и ремонт. Советы и рекомендации.

    Упала педаль сцепления: почему так происходит. Основные причины, по которым проваливается педаль сцепления, что делать водителю, если пропало сцепление.

    Виды привода сцепления. Если падает педаль сцепления, сцепление стало мягким, возникли проблемы со сцеплением: причины и ремонт основных неисправностей.

    Как отрегулировать педаль сцепления, для чего нужна регулировка: функции сцепления, регулировка педали сцепления (свободный ход и общий ход).

    Сцепление автомобиля и обзор конструкции: нажимной диск сцепления, ведомый диск, выжимной подшипник. Виды приводов сцепления на МКПП и коробках-робот РКПП.

    Сцепление автомобиля: назначение, виды, устройство, принцип работы. Частые неисправности сцепления в устройстве трансмиссии автомобиля, признаки неполадок.

    Ход штока рабочего цилиндра сцепления газель

    xakep91, там в цилиндре есть стопорное кольцо, которое ограничивает ход поршня. у тебя его там, видимо, нет. купи кольцо и вставь его в проточку.
    хотя, скорее всего, отдельно ты его не купишь

    пс. и если у тебя рабочий ход заканчивается на таком большом вылете поршня, то, скорее всего у тебя короткий шток

    Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).

    Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).

    Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).

    При всех плюсах сцепление на газель оставляет желать лучшего – это настоящая головная боль для каждого владельца. Ввиду несовершенства данного узла, не отличающего долговечностью и надежностью, приходится частенько его заменять, ремонтировать или регулировать. Радует здесь лишь то, что стоимость нового рабочего цилиндра сцепления не велика, а в ремонте нет ничего сложного: снимают рабочий цилиндр, разбирают, производится замена элемента и всё устанавливается обратно. Если же проблемно не полностью всё сцепление на газель, а дело в каких-то элементах цилиндра, то, к примеру, заменить диск не составит особого труда.

    Но перед этим лучше всё же подумать, почему тот же диск сцепления сгорает и как в следующий раз этого избежать. Многие автомобилисты в ненастную зимнюю погоду садятся в сугроб и делают большую ошибку, упирая в пол педаль газа и спаливая тем самым диск сцепления. А ведь можно было просто подложить ветки под колеса. Летом тоже частенько слышишь сумасшедший визг шин – привычка газовать с места? А как итог – сгоревший диск сцепления. Да при том диск так сгорает, что металл синеет, что первый признак его хрупкости и тонкости. Конечно же, о нормальном сцеплении здесь не может быть и речи.

    Замена диска производится следующим образом:

    • отсоединяется от коробки переключения передач карданный вал;
    • снимается коробка передач;
    • отворачивается и снимается картер сцепления;
    • отворачивается 6 болтов, снимается корзина сцепления и диск;
    • устанавливается новый диск, используя центрирующую вставку;
    • собирается всё в обратной последовательности (на диск устанавливается корзина, затягиваются болты, ставится картер, снова затягиваются болты и т.д.).
    • система прокачивается.

    Чтобы удобно было диагностировать и ремонтировать сцепление на газель, машину лучше загнать на эстакаду, подъемник или смотровую яму. Также придвиньте ближе гаечный ключ на 17, отвёртки и торцевые головки на 10 и на 13.

    Рабочий цилиндр сцепления Газель

    Замена рабочего цилиндра сцепления

    Перед тем как снять рабочий цилиндр на ГАЗели следует шприцом выкачать гидравлическую жидкость, а ещё для удобства убрать расширительный бачок. Далее:

    • с помощью головки на 10 нужно открутить гайки, закрепляющие бочок сцепления (откуда была ранее откачена жидкость) и снять шланг;
    • отсоединяется алюминиевая трубка, которая соединяет главный цилиндр, откручиваются головкой на 13 две гайки, закрепляющие главный цилиндр, вынимаем его;
    • 17-м ключом отсоединяем шланг, связывающий рабочий цилиндр сцепления, также выкручиваем 2 закрепляющие гайки головкой на 13 и вынимаем рабочий цилиндр;

    После демонтажа рабочий цилиндр осматривается на наличие повреждений и по возможности ремонтируем: разбирается сцепление на газель, меняются старые манжеты на новые и устанавливается новый пыльник. Если ремонт невозможен, покупается новый рабочий цилиндр, на который накручивается гайку при том же расстоянии, что был на старой детали. Собирается сцепление на газель в обратной последовательности, не забывая сменить также алюминиевые трубки и в итоге прокачать как следует систему.

    Цилиндр выключения сцепления на Газель

    Прокачивают рабочий и главный цилиндры производят следующим образом:

    • заливают тормозную жидкость в бачок до краев и отворачивают до конца штуцер;
    • нажимают 4-5 раз на педаль сцепления (чтобы по системе трубок пошла жидкость) и фиксируют её;
    • штуцер закручивают, вновь выжимают педаль 4-5 раз, фиксируют её в выжатом положении;
    • на штуцер одевают трубку и опускают в бутылку, куда налита тормозная жидкость, откручивают штуцер для спуска воздуха;
    • повторяю все шаги снова и снова, пока в системе практически не останется воздуха;
    • при необходимости подливают в бачок тормозную жидкость.

    Сцепление на газель нуждается в замене гидравлической жидкости как минимум 1 раз в 2 года, ведь она гидроскопична, что служит образованию ржавчины в системе.

    Важно! Всегда лучше предупредить аварию из-за неисправных деталей, так что лучше чаще осматривать и вовремя поменять, по вашему мнению, не совсем правильно работающие рабочий и главный цилиндры, чтобы на трассе машина резко не вышла из строя. Тем более мелкий ремонт сможет провести каждый новичок, потратив на работу от силы часа 2. После того как произведена замена или отремонтировали рабочий и главный цилиндры сцепления, не забываем отрегулировать педаль сцепления.

    Как регулировать сцепление на газель

    Регулировка сцепления – дело не сложное, для этого нужна будет только линейка, но в начале проводим диагностику. Самое простое – следить за уровнем жидкости в бачке. Иногда поломка происходит из-за утечки жидкости в результате протертой манжеты или проблем с поршнем. Контролируем, чтобы в системе не было потеков, что чаще всего обнаруживается на корпусе рабочего или главного цилиндров. Могут появляться протечки и на стыках шлангов, которые соединяют систему.

    Если вы пытаетесь начать движение, а педаль сцепления западает, при переключении передач слышатся шумы, появляются рывки и удары то следует завести двигатель, медленно отпустить сцепление на газель и плавно трогаться с места. Машина не трогается? Значит больше нормы ход педали. Линейкой измеряем расстояние от пола до резиновой накладки на педали и смотрим, не выше ли оно нормы в 14-16 см, а если выше – регулируем: сцепление регулируется законтрогаеным болтом, что находится под капотом где оканчивается трос. Гайку на болте поворачивают, достигая нужного размера хода педали. Если нужно увеличить ход – закручиваем гайку, если уменьшить – отвинчиваем.

    Как отрегулировали сцепление на газель – проверяем, нажав на педаль сцепления раза 3, и опять измеряем расстояние от педали до пола. Так повторяем до достижения нужного расстояния. Но вообще, перед регулировкой стоит полистать мануал, где описано как правильно обслуживать и ремонтировать сцепление на газель.

    Если выкручивать из РЦС то будет срабатывать раньше.
    Вилка уже начинает давить на корзину.

    Раньше — это значит слегка нажал и уже?

    Раньше — это значит слегка нажал и уже?

    Нет, это значит чуть отпустил и уже.

    Нет, это значит чуть отпустил и уже.

    А не чего что рабочий от газели самоподводящийся? и шток можно крутить до усёру — цилиндр сам выбирает фактический зазор и педаль педалируется в одном и томже положении.

    Чё делать то, тогда? Как сцепу в пол опустить? Я сеня поездил по городу, так весь издергался — как дурак ногу левую поднимаешь чуть ли не до пупа, пока оно сработает и поедет. Ход педали главное огромный, а срабатывает в сантиметре от верхней точки.

    Если цилиндр стоит самоподвод, то регулировать шток бесполезно. Будет всегда срабатывать в одном и том же месте.

    А почему тогда у него шток с гайкой и резьбой? Если не для регулировки.
    И потом если представить себе механику — ход штока РЦС постоянная величина — так? Если мы выкручиваем шток до упора и упираемся им в вилку — это ведь одна величина? Или наооборот, закручиваем его до упора, он становится короткий и ход штока будет больше в этом положении. Не?
    Вообще у кого насколько выкручен шток РЦС? А то прям не знаешь насколько его выкручивать то правильно, чтобы ништяк было и вилку не ломало..

    А почему тогда у него шток с гайкой и резьбой? Если не для регулировки.
    И потом если представить себе механику — ход штока РЦС постоянная величина — так? Если мы выкручиваем шток до упора и упираемся им в вилку — это ведь одна величина? Или наооборот, закручиваем его до упора, он становится короткий и ход штока будет больше в этом положении. Не?
    Вообще у кого насколько выкручен шток РЦС? А то прям не знаешь насколько его выкручивать то правильно, чтобы ништяк было и вилку не ломало..

    конструкция самоподвода предполагает ход больше чем может быть создан от ГЦС. Для предварительной выборки зазора между выжимным, вилкой, корзиной и т.д. в цилиндре стоит пружина которая постоянно давит на вилку выбирая зазоры в «0» . А регулировка — первоначальное положение что-бы по мере износа диска было куда отодвигать поршенек или наоборот что-бы поршенек не уперся в стопор при рабочем ходе.

    Понравилась статья? Поделиться с друзьями:
    Добавить комментарий

    ;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
