Что такое генератор сетчатого поля

Что такое генератор сетчатого поля

Речь пойдет о двух довольно известных схемах, которые мне попадались довольно часто и на разных сайтах. И вот, когда мне понадобился генератор телевизионных сигналов, я конечно попытался их найти.

1. Генератор видеосигнала

Генератор подключается к видеовходу телевизора, обычно это разъем типа «тюльпан» или «SCART».

Прибор генерирует шесть полей:

  • текстовое поле из 17 строк;
  • сетка 8×6;
  • сетка 12×9;
  • мелкое шахматное поле 8×6;
  • крупное шахматное поле 2×2;
  • белое поле.

Переключение между полями осуществляется кратковременным (длительностью менее 1с.) нажатием кнопки S2. Удержание этой кнопки в нажатом состоянии более длительное время (дольше 1 с.) приводит к выключению генератора (микроконтроллер переходит в состояние «SLEEP»). Включение генератора производится нажатием кнопки S1. О состоянии прибора (включен/выключен) сигнализирует светодиод. Два резистора вместе с сопротивлением видеовхода телевизора обеспечивают необходимые уровни напряжения видеосигнала:

  • 0 В — синхроуровень;
  • 0,3 В — уровень черного;
  • 0,7 В — уровень серого;
  • 1 В — уровень белого.

Технические характеристики прибора:

  • тактовая частота — 12 МГц;
  • напряжение питания 3 — 5 В;
  • ток потрребления в рабочем режиме: при напряжении питания 3В — около 5мА, при напряжении питания 5В — около 12мА ;
  • частота кадров — 50 Гц;
  • число строк в кадре — 625.

Прграмма. Программа формирует 6 полей. Каждое поле состоит из 301 строки (300 информационных строк + одна черная). Вообще расчетное число — 305 (625 строк растра — 15 строк кадровой синхронизации = 610. Информация в кадре выводится через строку, поэтому 610 / 2 = 305). Но при таком числе строк размер растра по вертикали получается немного больше того, что формирует видеосигнал, передаваемый телецентром. Первая строка в каждом поле черная. В это время опрашивается состояние кнопки S2, вычисляется время удержания ее в нажатом состоянии и определяется необходимость перехода от одного поля к другому. Более подробно о работе программы на сайте автора (http://pic16f84.narod.ru)

Контроллер следует выбирать на 20 МГц, я использовал PIC16F84A-20PI. Считается, и автор программы это утверждает, что схема будет работать и на 4МГц-ом контроллере. Возможно, но у меня на PIC16F84-04 — не заработало.

И еще один момент, при программировании, проверить состояние состояние переключателей:

  • oscillator — HS
  • power — on
  • wach — off
  • code protect — off

Я использовал для программирования контроллера программатор Willem:

В память данных я ничего не заносил, оставив все как есть.

2. VGA тестер

К сожелению ни автор схемы, ни автор програмы мне не известен, исходного текста программы тоже нет.

Конструкция.

Среди множества страниц, поисковик выдал статью Александра Кузменко, опубликованную на сайте «Радиокот». Мне понравилась идея объединить на одной плате обе схемы: VGA-тестера и генератора видеосигнала.

Единственное, что мне было не нужно — это питание от 12 В. Поэтому я немного изменил печатную плату, установив на нее вместо микросхемы 7805 разъем USB-B.

Мой сайт

Генератор Испытательных Телевизионных Сигналов (ГИТС) необходим для ремонта проверки и регулировки параметров телевизоров.

Применение современных микроконтроллеров позволило значительно сократить количество деталей, уменьшить потребление и габариты устройства.В предлагаемом приборе для формирования сигналов используется всего две микросхемы.

Предлагаемый ГИТС формирует десять сигналов.

  • — Горизонтальные цветные полосы.
  • — Вертикальные цветные полосы.
  • — Чёрное поле.
  • — Белое поле.
  • — Синее поле.
  • — Красное поле.
  • — Зелёное поле.
  • — Шахматное поле.
  • — Совмещённый сигнал сетки и точек.
  • — Сигнал для центровки растра.

Сигналы соответствуют основным параметрам системы вещательного

телевидения. [1]

Все выше перечисленные параметры, а также управление генератором реализовано программно на микроконтроллере фирмы MICROCHIP PIC16F84 [2].

Микроконтроллеры семейства PIC16F84 объединяют все передовые технологии микроконтроллеров. Позволяют осуществлять многократное электрически перепрограммирование, минимальное энергопотребление, высокую производительность, мощную RISC архитектуру. Широкие возможности и низкая стоимость сделали их хорошим выбором для инженерных решений.

Схема модуля формирователя сигналов синхронизации и основных цветов показана на рис1.

Выводы порта В микроконтроллера DD1 (RB1-RB6) используются для подключения 9-кнопочной клавиатуры, RB1-RB3 запрограммированы на вывод данных, RB4-RB6 — на ввод. Вывод RB0 запрограммирован как выход сигналов синхронизации. RA0, RA1, RA2 — Выходы сигналов основных цветов: синего, красного, зелёного соответственно. RA3 используется для формирования сигналов 100% -ной амплитудной яркостью при формировании уровня белого, 75% -ной амплитудной яркостью и 100%-ной насыщенностью при формировании цветов. Выходы (входы) RA0-RA3 порта А имеют уровни TTL (5V.). В таблице 1 приведено состояние логических уровней на выводах RA0-RA3 при формировании испытательного сигнала вертикальных цветных полос.

На элементах R1,R2,VD1,C4 выполнен узел внешнего сброса микроконтроллера при включении питания. Добавив резисторную матрицу Рис 2. можно получить чёрно-белый видео сигнал. В принципе такого генератора вполне достаточно для проверки, ремонта развёртывающих устройств телевизора, регулировки геометрических искажений растра, регулировки сведения, регулировки баланса цвета, контроля прохождения сигнала по цепям телевизора. Кроме того, многие современные телевизоры не имеют каких-либо регулировок в блоке обработки цвета кроме регулировки баланса цвета. Поэтому цветные испытательные сигналы требуются не часто.

Но если требуется более функциональный прибор, с формированием цветного сигнала необходим кодер основных сигналов RGB в полный телевизионный сигнал. Поскольку в нашем регионе (Латвия) телевизионное вещание ведётся в стандарте PAL, то рассматривались кодеры только этого стандарта. Из доступных на рынке микросхем кодеров PAL (MC13077,MC1377,CXA1145) была выбрана CXA1145 из соображения наиболее простого изготовления кодера (на изготовление кодера ушло десять минут). В мастерской по ремонту игровых приставок была куплена неисправная плата от игровой приставки Sega MegaDriwe и от платы отрезана (ножницами для металла) часть кодера фото 1.

Схема генератора вместе с кодером PAL на Рис 3.

Амплитуда входных сигналов RGB (выводы 2,3,4) микросхемы CXA1145 должна быть один вольт. Делители на резисторах R3-R11 необходимы для согласования уровней TTL с входными уровнями кодера. Сигнал синхронизации поступает на вывод 10 и имеет амплитуду 5V. Позиционные обозначения компонентов на схеме Рис.3 соответствуют обозначениям элементов на печатной плате кодера приставки SEGA MD2. Полный телевизионный сигнал PAL стандарта снимается с 20-го вывода микросхемы кодера. Выходные сигналы R0,G0,B0 выводы 23,22,21 можно использовать для подключения к европейскому разъёму «SCART». К сожалению, более подробного описания микросхемы CXA1145 найти не удалось. Так как не все телевизоры имеют входы видео сигнала, желательно иметь возможность подключения генератора к телевизору через гнездо для подключения антенны. Для этого понадобится радиочастотный модулятор. Проще всего использовать модулятор от приставки SEGA или других игровых приставок, но качество работы таких модуляторов не очень хорошее. Более качественные модуляторы у видео магнитофонов и спутниковых тюнеров. Автор использовал модулятор от видео плеера SONY фото 2. Хорошо, если удастся найти модулятор с переключением стандарта звука B/G D/K. Это позволит (добавив НЧ генератор 1кГц) настраивать канал звука с разными поднесущими частоты звукового сопровождения (5.5/6.5).

Прошивка микроконтроллера файл Gp_txt.zip.

Схема программатора prg4.gif. Программу для записи микроконтроллера можно получить на сайте: http://www.ic-prog.com/index1.htm

При программировании кристалла следует установить:

  • OSC = HS
  • WDT = OFF
  • PWRTE = OFF
  • CP = OFF

Фотографии конструкции и внешнего вида прибора. Размеры корпуса 150х80х33 мм.

Вариант печатной платы, которую можно взять за основу при самостоятельном изготовлении кодера на CXA1145. Фаил 71кб. pcb.zip

    1. Индивидуальные видео средства. Под редакцией С.А. Седова КИЕВ НАУКОВА ДУМКА 1990 752с.
    2. Однокристальные микроконтроллеры MICROCHIP: PIC16F8X. /Пер. С англ. А.Н.Владимирова. — Рига; ORMIX, 1996. — 120c.

По просьбам посетителей сайта выкладываю новую версию прошивки микроконтроллера генератора испытательных сигналов. В отличие от предыдущей версии, выбор необходимого испытательного сигнала осуществляется двумя клавишами: «паттерн + » и «паттерн — «. Сканирование клавиш происходит в фоне основной программы формирования испытательного сигнала (многозадачный режим ). Поэтому при переключении паттернов не происходит срыва синхронизации. Испытательные сигналы переключаются в следующей последовательности:

1. Сигнал для центровки растра. >>> 2. Совмещённый сигнал сетки и точек. >>> 3. Шахматное поле.>>> 4.Горизонтальные цветные полосы.>>> 5. Вертикальные цветные полосы. >>> 6. Красное поле.>>> 7. Зелёное поле. >>> 8. Синее поле. >>> 9. Белое поле. >>> 10.Чёрное поле.

Схема подключения клавиш.

Фотографии конструкций присланные посетителями сайта:

Фотографию своего варианта конструкции ГТИС прислал Rimas из Литвы. В качестве кодера PAL использована микросхема MC1377

Фотографии прислал Tomas V. , Siauliai, Litva.

Фотографии прислал Jevgenij, Vilnius, Litva.

Микрогенератор с кодером PAL AD725. Плата имеет размер 17 Х 90 мм.

© 2001 Alexandr Musatov. Все права защищены. При использовании материалов данного сайта ссылка на источник обязательна. Информация только для частного использования! Коммерческое использование запрещено!

Схема генератора телевизионных сигналов SECAM

Описание этой конструкции было опубликовано в журнале «Радиолюбитель» №3 и 4 за 1997год.

Генератор предназначен для оценки качества работы и настройки цветных и черно-белых телевизоров. Он вырабатывает полный телевизионный сигнал системы СЕКАМ (а с дополнительным кодером – также и PAL), в котором взаимное расположение синхронизирующих и гасящих импульсов строк и полей, уравнивающих импульсов, составляющих сигнала цветовой синхронизации максимально приближены к требованиям стандарта. В отличие от большинства любительских конструкций, генератор формирует чересстрочный растр с числом строк 625. Частота кадров равна точно 50гц. Прибор обеспечивает цветовую синхронизацию как по полям, так и по строкам, что позволяет настраивать модули цветности любых модификаций.

Принцип действия генератора заключается в последовательном переборе адресов ПЗУ, в котором запрограммирована выводимая на экран информация. Это позволяет сравнительно простыми средствами получить различные испытательные изображения.

В авторском варианте генератор формирует следующие сигналы:

  • сетчатое поле — состоит из изображения вертикальных и горизонтальных белых линий, образующих квадраты;
  • шахматное поле — состоит из белых и черных клеток, в некоторые белые клетки вводятся вертикальные линии четкости;
  • градации яркости — восемь вертикальных полос со ступенчатым убыванием яркости от белого к черному;
  • красное поле;
  • зеленое поле;
  • синее поле;
  • горизонтальные цветные полосы — красная; зеленая, синяя, бирюзовая;
  • универсальная испытательная таблица, включает элементы всех вышеперечисленных изображений, позволяет комплексно оценить качество настройки телевизора.

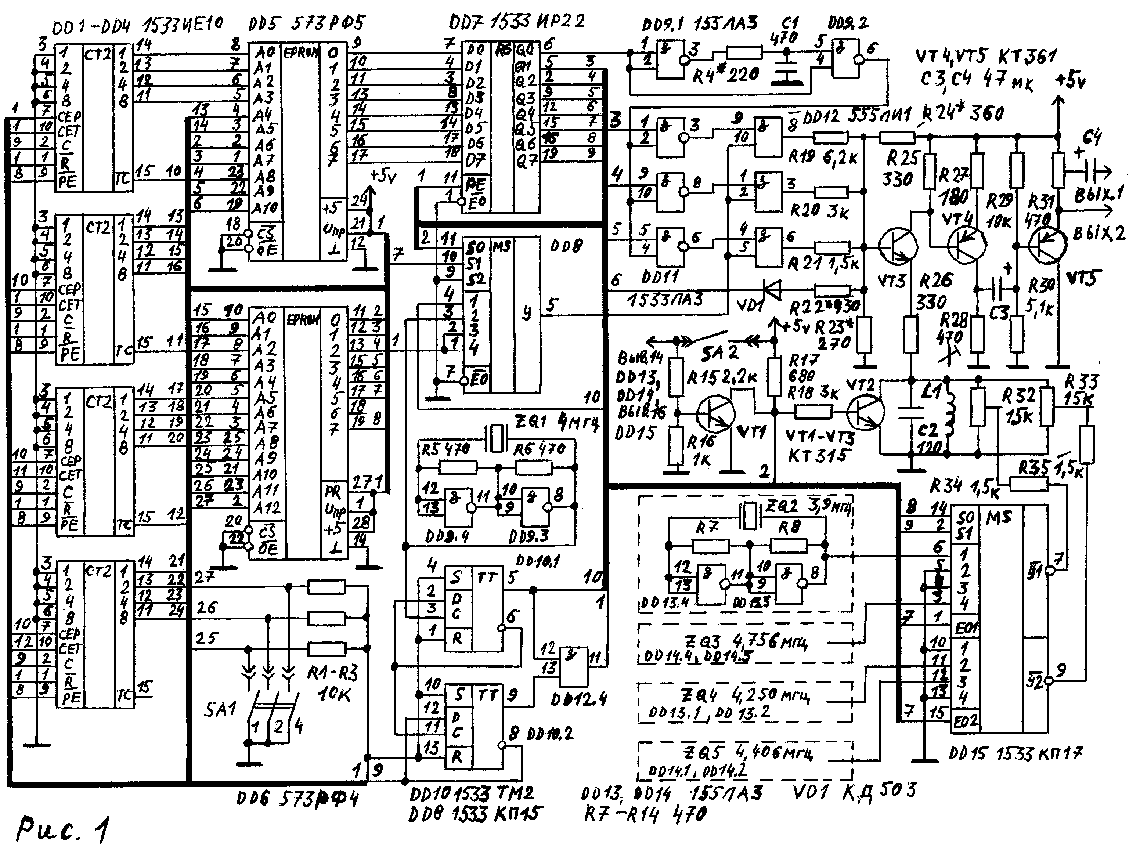

Принципиальная схема прибора показана на рис. 1.

Кварцевый генератор на DD9.3, DD9.4 вырабатывает импульсы с частотой следования 4 МГц, которые после деления на 4 триггерами DD10.1, DD10.2 подаются на 16-и разрядный синхронный двоичный счетчик DD1…DD4. Его схема заимствована из [1]. Выходы разрядов счетчика подключены к адресным входам ПЗУ DD5, DD6. DD12.4 формирует импульс записи считанной информации, в регистр DD7. На элементах DD9.1 и DD9.2 собран формирователь импульсов вертикальных линий, DD8 и DD12 обеспечивают ввод в светлые элементы изображения линий четкости при наличии разрешающего сигнала на выводе 10 DD8. Частота сигнала четкости равна 4 МГц при выключенном цвете и 2 МГц при включенном. Яркостный сигнал формируется цифро-аналоговым преобразователем R19…R24, VD1, усиливается усилителем на транзисторах VT3…VT6 и подается на выход НЧ (VIDEO) и ВЧ модулятор.

На элементах DD13, DD14 собраны кварцевые генераторы цветовых поднесущих, которые коммутируются DD15. В эмиттерную цепь VTЗ включен контур L1, C2, на- строенный на 4,3 МГц. На нем выделяется первая гармоника сигналов цветности и одновременно несколько подавляются составляющие яркостного сигнала в полосе 3,9…4,7мгц. Это улучшает качество цветного изображения, снижается заметность «сеточки» от цветовых поднесущих.

Напряжение питания на DD13…DD15 подается при замыкании SA2 «ЦВЕТ», При этом VT1 открывается, а VT2 запирается. Низкий потенциал с коллектора VT1 поступает на вывод 11 DD8, частота, сигналов четкости снижается до 2 МГц. При размыкании SA2 цвет выключается, VT1 запирается, увеличивая частоту сигналов четкости до 4 МГц; VT2 открывается и шунтирует контур L1, C2. Полоса пропускания усилителя VT3…VT5 расширяется, что несколько увеличивает четкость по вертикали. Переключателем SA1 «КАДР» выбирается необходимое испытательное изображение. Блок питания собран по стандартной схеме на К142ЕН5.

Генератор смонтирован на печатной плате размерами 155×85 мм. Чертеж платы показан на рисунках 2…4.

Все микросхемы, кроме DD5, DD6, DD9, DD13, DD14 серии 1533 или 555. В кварцевых генераторах предпочтительнее использовать серию 155, т.к. ТТЛШ микросхемы в данной схеме склонны к возбуждению на паразитных частотах. 1533КП15 можно заменить на 155КП7, а 1533КП17 на 153ЗКП12, 155КП2. Допустима замена счетчиков 1533ИЕ10 на 1533ИЕ18. Плата разработана под резисторы R31…R33 типа СП5-16ВА. Вывод движка у них не в центре, что следует учесть при использовании резисторов другого типа. Нумерация выводов регистра DD7 несколько отличается от стандартной. Это сделано, исходя из удобства разводки платы.

Катушка L1 намотана на каркасе диаметром 5мм с подстроечником Ф-100. Она содержит 35 витков провода 0,1мм. На плате предусмотрено место для нескольких блокировочных конденсаторов по цепи питания Сб — 0,047мк, Сб1 – 47мк. Переключатель SA1 работает в двоичном коде. Можно использовать и обычный галетный переключатель на 8 положений с шифратором на диодах (рис.8). При использовании 10П1Н из схемы генератора следует исключить резисторы R1 . R3 10k. Диоды — любые кремниевые.

Наиболее дефицитными в данной конструкции являются кварцевые резонаторы. Если не удастся их приобрести, можно собрать генераторы с параметрической стабилизацией, например по схеме, описанной в [2], экспериментально подобрав число витков катушек для получения требуемых частот. Точную установку частоты лучше производить подстроечником катушки, использование для этой цели керамических конденсаторов типа КПК недопустимо вследствие их низкой температурной стабильности. Генераторы нужно собрать на отдельной плате, а DD13, DD14 использовать в качестве буферных усилителей. Опытные радиолюбители могут изготовить бескварцевые генераторы цветовых поднесущих, взяв за основу схему из [5].

Принципиальная схема ВЧ модулятора показана на рис.5. Каких-либо особенностей она не имеет.

Модулятор лучше настроить на частоту 2-го канала (59,25мгц). Если на нем ведется вещание, можно использовать 1-й или 3-й канал, на более высоких частотах снижается его стабильность. Катушка L1 намотана на каркасе диаметром 5мм с латунным подстроечником. Она содержит около 7 витков провода 0,2…0,Змм. Модулятор должен быть собран на отдельной плате и помещен в экран. Радиолюбители, имеющие опыт наладки подобных устройств, могут собрать более совершенный ВЧ модулятор, описанный в [9].

При безошибочном монтаже и исправных деталях цифровая часть генератора наладки не требует. Следует только проконтролировать частоты кварцевых генераторов и, при необходимости, выставить их с точностью 2 Кгц, включив последовательно с кварцем конденсатор небольшой емкости.

Вынув из панельки DD5 и DD6, следует проконтролировать работу делителей DD10, DD1…DD4. На каждом последующем разряде частота должна снижаться в 2 раза. Затем необходимо проверить наличие уровня логической «1» на всех выходах регистра DD7. Наибольшее внимание следует уделить наладке цифро-аналогово преобразователя. Подключив вольтметр к коллектору VT4, подбором резистора R24 следует выставить уровень черного — 1,2v (рис.7).

Затем нужно соединить с «землей» контакты 10, 11, 13 на панельке DD5. При этом на выходах Q1, Q2, Q3 DD7 (выводы 5, 2, 9) должен появиться «0», а на выходах DD12 — логическая «1». Подбором R23 выставляется уровень белого — 2,4v на коллекторе VT4. Эту регулировку следует повторить несколько раз, т.к. уровни «белого» и «черного» влияют друг на друга. Затем, выставив уровень «черного», соединяют с «землей» вывод 14 на панельке DD5 и подбором R22 выставляют уровень синхроимпульсов — 0,б5v на коллекторе VT4. Если номиналы резисторов R19…R21, R25…R31 соответствуют указанным на схеме, можно считать, что формирователь яркостного сигнала, настроен.

Работу генераторов цветовых, поднесущих проверяют, контролируя частоту на выводе 7 и 9 DD15. На контакты 16, 17 панельки DD5 подают при этом логические уровни в соответствии с таблицей:

Частота поднесущей

Включение цвета

уров. «белого»

уров. «черного»

Контур L1 C2 перед установкой на плату следует настроить на частоту 4,3мгц с помощью ГИР-а или ГСС.

Затем подключают генератор к видеовходу хорошо настроенного телевизора, устанавливают в панельки DD5, DD6 и визуально оценивают качество изображения, SA2 должен быть разомкнут. Подбором R4 или C1 следует добиться одинаковой яркости вертикальных и горизонтальных линий сетчатого поля. Затем, замкнув SA2 и вращая R32, R33 и подстроечник L1, следует добиться наилучшего качества цветного изображения. Настройка модулятора заключается в точной установке частоты ВЧ генератора и достижении наилучшего качества изображения вращением R7 модулятора и R31 генератора. Может потребоваться также подбор точки подключения общего провода.

Теперь о том, как запрограммировать ПЗУ. Каждая строка телевизионного растра подразделяется на 64 знакоместа, в любом из которых может быть сформирован уровень синхроимпульса, уровень черного, 8 градаций яркости белого или белая точка. На яркостный сигнал может быть наложена цветовая поднесущая частотой 3900, 4250, 4406 или 4756 Кгц (рис.7). Для отображения одной строки необходимо 64 байта в ПЗУ DD5, которые выбираются шестью младшими разрядами адреса. В DD6 записывается информация о том, какая именно строка формируется в данный момент. Это определяется разрядами 0…4. Если запрограммирован разряд 5, в соответствующее знакоместо вводятся линии четкости. Разряд 7 используется для ограничения коэффициента пересчета DD1…DD4 до 625.

Каждый телевизионный кадр занимает 1кб, поэтому емкости К573РФ4 достаточно для формирования 8 кадров, которые выбираются SA1. Если вместо К573РФ4 использовать 27128 емкостью 16кб, то проблемы выбора не возникнет. В этом случае вывод 26 (A13) DD6 следует соединить с +5v через резистор 10к и с разрядом 8 переключателя SA1 аналогично выводам A10, A11, A12 DD6. С другой стороны, ограничившись двумя кадрами, в качестве DD6 можно использовать К573РФ5 емкостью 2кб. При этом выводы 26 и 23 панельки под DD6 следует соединить с +5v и вставлять микросхему со сдвигом на 2 ноги, т.е. 1-й вывод в 3-е гнездо, 2-й — в 4-е и т.д. В переключателе SA1 будет использоваться только 1-й разряд.

Необходимо отметить один принципиальный недостаток выбранного способа формирования цветовых поднесущих. В момент их коммутации возникают большие дифференциально-фазовые искажения, которые проявляются как тянущиеся продолжения на цветовых переходах. Это не позволяет изменять частоту цветовой поднесущей в течение одной строки и, соответственно, сформировать вертикальные цветные полосы. Однако, на мой взгляд, этот недостаток окупается высокой стабильностью частот и простотой схемы. Подобный принцип реализован и в популярной конструкции [4]. Изготовление же стандартного кодера СЕКАМ [7] без применения специализированных ИС — задача очень сложная. Известные разработки [6,8] пригодны разве что для изучения принципов цветного телевидения, но отнюдь не для настройки телевизоров.

Прошивка ПЗУ DD5, DD6 tv.zip 13кб

mailto: ra4nalr (at) write.kirov.ru

mailto: ra4nal (at) yandex.ru

© 1996-2000г. Воспроизведение материалов сайта в любом виде только с согласия автора.

Что такое генератор сетчатого поля

Ремонт цветных телевизоров

Ельяшкевич С., Мосолов А., Пескин А., Филлер Д.

Основные особенности отыскания неисправностей (УПИМЦТ).

Ремонт цветных телевизоров

Ельяшкевич С., Мосолов А., Пескин А., Филлер Д.

Радиоканал, канал звука и предварительный селектор синхроимпульсов (УПИМЦТ).

Ремонт цветных телевизоров

Ельяшкевич С., Мосолов А., Пескин А., Филлер Д.

Канал цветности (УПИМЦТ).

Экономичный видеоусилитель

Можно устанавливать в телевизорах УПИМЦТ-61, УПИЦТ-32, 4УПИЦТ-32 вместо промышленных.

Вторая жизнь ТВС в цветных телевизорах

Генератор телесигналов

Ремонт цветных телевизоров

Ельяшкевич С., Мосолов А., Пескин А., Филлер Д.

Принимаем ДМВ

Сенсорный регулятор

Устройства упрвления селекторами каналов

Неисправности умножителя и цепей фокусировки

Выделение сигналов телевизионной строки

Как улучшить цветовоспроизведение

О синхронизации генераторов сетчатого поля

Специфические неисправности цветных телевизоров

АПЧГ в селекторе каналов СК-Д-1

Усовершенствование прибора для проверки кинескопов

К Р 1981 № 5-6 с 61.

Генератор сетчатого поля на микросхемах

Кац В., Штрапенин Г.

Конвертер ДМВ на полосковых резонаторах

Еще о неисправностях цветных кинескопов

Антенный коммутатор

«Объемное» изображение

. статическим разведением лучей. Галамага В. . задержкой цветоразностного и яркостного сигналов. Рябухин А.

Автомат-выключатель телевизора

Подключение видеомагнитофонов к телевизорам УПИМЦТ-61/62-II

Мальцев И., Ромодин Ю.

Устройство переключения программ ИК лучами

Высококачественный УПЧ звука

Устройство электронного выбора программ

Логопериодическая антенна уменьшенных размеров

Арбузов А., Чернолес В.

Диагноз-тестер

Как отыскать неисправность

На примере телевизора УЛПЦТ-59/61-II

Генератор испытательных сигналов

Универсальная всеволновая антенна

Устройство ориентировки антенн

Гладков И., ефанов В., Фазылов Г.

Генератор сигналов

Приставка для приема ДМВ

Хорошо ли работает цветной телевизор?

Устранение помех в телевизорах серии «Юность»

Прибор теле- радиомастера

Генератор сетчатого поля на микросхемах К155ЛА3

Кац В., Штрапенин Г.

Способ восстановления работоспособности кинескопов

Система ДУ на ИК лучах

Система ДУ на ИК лучах

Система ДУ на ИК лучах

Блок электронных регулировок.

Телевизионные ретрансляторы

Регулировки в узлах кинескопов с самосведением лучей

Высокочувствительный конвертер ДМВ

Кинескоп будет служить дольше

Никишин Б., Кевеш Л., Монастырев Б., Котельников Н., Чугунин Ю., Розенман Л., Кученков В.

Задержка подачи высокого напряжения. Задержка включения модуля блокировки. Ограничитель тока накала. Лампа телевизора включает кинескоп. Реле времени в блоке строчной развертки. Постепенное увеличение яркости свечения кинескопа. Плавная установка уровня черного на катодах.

Ремонтируем сами

Кузнецов Ю., Морозов М., Шитяков А., Пинский В., Егоров Н., Мезенцев Ю., Комиссаров В.

УПИМЦТ-61-II, УЛПЦТ-61-II, ПИЦТ-32-IV-1.

Как устранить помеху

Генератор сигналов для регулировки телевизоров

Еще раз об устранении искажений цвета

Сопряжение видеомагнитофона «Электроника ВМ-12» с телевизором УПИМЦТ-61/67-II

Кодер системы ПАЛ в генераторе «Электроника ГИС 02Т»

Кассетный видеомагнитофон «Электроника ВМ-12»

Декодер сигналов системы ПАЛ

Декодер сигналов системы ПАЛ

Простые антенна и конвертер ДМВ

Ремонтируем сами.

Гудчиков В., Никитин М., Ружяле Б., Шакиров В.,Шамраев С.

«Юность. «, «Шилялис. «, «Шилялис Ц. «, «Электронику. «, «Сапфир. «.

Блок питания телевизора «Электроника Ц-430»

Усовершенствованный субмодуль цветности

Приставка к гененатору испытательных сигналов (Р 1985 № 6 с 30)

Что такое генератор сетчатого поля

Генератор вырабатывает низкочастотные сигналы: градации яркости, сетчатое поле, белое поле, позволяющие проверить работу тракта изображения, настроить сведение лучей кинескопа, чистоту цвета, баланс белого. А так же, сигналы 1 кГц и 4 кГц для проверки низкочастотного тракта звукового сопровождения. Амплитуда сигнала на видеовыходе — 2 В, амплитуда сигнала на аудиовыходе — 0,2 В.


Генератор выполнен на микросхемах серии К176. Содержит тактовый мультивибратор с кварцевой стабилизацией на резонаторе Q1 и элементах D1.1 и D1.2 ;
— делители частоты на счетчиках D2, D6, D7 и D8 ;
— формирователь строчных синхроимпульсов — D4.1;
— гасящих импульсов — D3.1;
— кадровых синхроимпульсов — D5.2;
— сигналов градаций яркости — R1. R3;
— вертикальных и горизонтальных линий сетчатого поля — D4.2 и D5.1, соответственно, а так же сумматоры на диодах и эмиттерный повторитель на VT1.

Тракт звука содержит делитель на D8, формирователь импульсов на D9 и выходной эмиттерный повторитель на VT2. Выбор частоты осуществляется при помощи переключателей S4 и S5.

Счетчик D2 понижает частоту, вырабатываемую мультивибратором на D1.1 и D1.2 до строчной частоты 15,625 кГц (на выводе 11 D2) Сигнал с частотой полей получается на выходе элемента D3.3 после деления строчной частоты последовательно включенными счетчиками — делителями D6 (коэффициент деления = 26) и D7 (коэффициент деления = 12). С выхода D5.2 снимается сигнал частотой кадровой развертки (50,1 Гц). При не нажатых кнопках S1 и S2/S3 (S2 и S3 связаны механически) на выход поступает полный видеосигнал белого поля, который можно подать на видеовход телевизора и использовать для регулировки баланса белого и чистоты цветов путем отключения видеоусилителей.

Если нажать S1, то в работу вступает цифро-аналоговый преобразователь на резисторах R1-R3. На общей точке этих резисторов образуется ступенчато-изменяющееся напряжение, которое смешивается с сигналом белого поля, создавая сигнал с градациями яркости, который можно использовать для установки контрастности изображения и прослеживания прохождения сигнала в канале яркости.

При нажатии S2 и S3 импульсы, формируемые триггерами D4.2 и D5.1 складываются в сумматоре на диодах VD6 и VD7 и добавляются к сигналу белого поля. Таким образом получается сигнал сетчатого поля, который можно использовать для сведения лучей кинескопа и установки правильной геометрии изображения. Если кнопки S2 и S3 не связывать механически, то можно получить кроме сетчатого поля (когда они обе нажаты) еще и сигналы вертикальных и горизонтальных линий, но надобности в этих сигналах, практически, не бывает.

Кнопки S4 и S5 служат для выбора частоты контрольного НЧ сигнала, используемого для проверки низкочастотного тракта звукового сопровождения. S4 -1 кГц, S5 — 4 кГц. Кнопка S6 — выключатель питания. Источник питания — батарея типа Кроны. Применять сетевой адаптер (например, от игровой приставки) не желательно, поскольку возникают помехи в результате сетевых наводок и наводок через сеть от импульсного источника питания телевизора.

В устройстве применены следующие микросхемы: D1 — K176ЛA7, D2 — К176ИЕ1, D3 -К176ЛА9, D4 — К176ТМ2, D5 — К176ТМ2, D6 -К176ИЕ1, D7 — К176ИЕ1, D8 — К176ИЕ1, D9 — К176ТМ2.
Микросхемы можно заменить аналогами серий К561, К1561. Счетчики К176ИЕ1 можно попробовать заменить на К561ИЕ20 или набрать каждый из двух счетчиков микросхемы К561ИЕ10, включив их последовательно. В этом случае, можно использовать вместо D7 и D8 одну микросхему К561ИЕ10, — первый ед счетчик использовать как D7, а второй как D8, снимая сигнал с выхода «8». Но, чтобы получить необходимые частоты ЗЧ, нужно последовательно триггеру D9 включить по такой же схеме (делитель на два) второй триггер микросхемы D9. Таким образом, общий коэффициент деления останется неизменным.

Диоды КД503 можно заменить на КД522, КД521, КД510. Транзисторы — любые из серии КТ315 или КТ3102.
Если изображение будет искажаться, — нужно установить оптимальный режим VT1 подбором номинала R9 (наблюдая за качеством изображения).
— Х1 — выходной разъем «VIDEO»,
— Х2 — выходной разъем «AUDIO».
Переменные резисторы R10 и R13 служат для регулировки уровней выходных сигналов.

Измерительная аппаратура — Приборы для настройки телевизоров

Краткое описание

Год

Автор

Прибор для проверки и восстановления кинескопов

(Дополнения в №1 1971г стр.60). Используется лампа 6Н16Б

Модернизированный прибор для проверки кинескопов

(Дополнения в №3 1972г. стр.63). Устранены недостатки прибора, описанного в №3 1969г.

Прибор для проверки кинескопов

(Дополнения в №3 1977г стр.62). Приставка к авометру. Позволяет проверить параметры кинескопа, восстановление эмиссии катода

Генератор испытательных телевизионных сигналов

(Дополнения в ВРЛ №70, 73). Формирование сетчатого, шахматного, точечного полей, вертикальных и горизонтальных полос. На К119ГГ1, К133ЛА3х4, К133ТМ2х3, К133ЛА6.

«В помощь радиолюбителю»

Генератор телевизионного испытательного сигнала

Вертикальные и горизонтальные полосы. На транзисторах.

«В помощь радиолюбителю»

Генератор испытательных сигналов для регулировки цветных телевизоров

(Дополнения в ВРЛ №72, 73). Сетчатое, точечное, шахматное поля, градации яркости, сигналы контроля четкости. На TTL микросхемах.

«В помощь радиолюбителю»

Генератор цветных полос

(Продолжение в №12 1980г. стр.31, дополнение в №7,9 1981г. №5 1982г., №1 1983г, усовершенствование в №2 1982г стр.28). Несложный прибор на МС серии К155

Прибор для проверки кинескопов

(Дополнения в №3 1982г стр.62, усовершенствование в №3 1984г стр.24). Простой прибор, проверяет большинство параметров

Генератор сетчатого поля

На ТТЛ микросхемах

«В помощь радиолюбителю»

Генератор телевизионных испытательных сигналов

Равномерно светящееся поле, сетчатое поле, градация серого, генератор цветных испытательных сигналов, выполнен на микросхемах серии К155.

«В помощь радиолюбителю»

(Дополнения в №4 1984г стр.63, №8 1987г стр.26). Сетчатое поле, вертикальные и горизонтальные линии, шахматное и серое поле, вертикальные полосы с градациями яркости, вертикальный ЧБ перепад. На МС серии К155.

Генератор испытательных сигналов

(«Приставка» в №4 1988г стр.31 и №12 1991г стр.42, «Цветные полосы» в №1 1992г.стр.40, дополнения в №8 1987г стр.62, №7 1992г стр.27, №7 1993г). Выполнена на МС серии К155 и транзисторах.

Генератор испытательных телевизионных сигналов

Сетчатое поле, сетка-точки, шахматное поле, горизонтальные и вертикальные полосы, «крест», черно-белые полукадры, серое поле, градации яркости. Выполнен на ТТЛ микросхемах.

«В помощь радиолюбителю»

Вырабатывает сигналы ЗЧ, РЧ, полос, обнаруживает КЗ витки, проверяет транзисторы в режиме генерации. На 4 транзисторах.

Генератор сигналов для регулировки телевизоров

Градации яркости, белое и сетчатое поле, стандартные строчные синхроимпульсы. На МС серии К176

Генератор сигнала ПАЛ «Радуга»

«В помощь радиолюбителю»

Прибор для проверки и восстановления кинескопов

(Дополнения в №7,10 1992г стр.59, №3 1993г стр.44).

Прибор для измерения тока лучей и восстановления кинескопов

(Дополнения в №11 1993г стр.43, №8 1995г стр.50).

Синтезатор частоты для настройки блока цветности

(Дополнения в РЛ №1 1997г.).

Прибор для проверки и восстановления кинескопов с визуальной оценкой изображения

Метод «электронной лупы»

Восстановление катодов кинескопов

Генератор испытательных телевизионных сигналов на одной ИМС

8 градаций яркости, сетчатое поле, точечное поле, шахматное поле, «крест», белое поле. На PIC16C54A, КТ315Гх2, кварц 16 МГц.

Генератор телевизионных сигналов

(Продолжение в РЛ №4 1997 г.). Сетчатое, шахматное, красное , зеленое, синее поля, градация яркости, горизонтальные цветные полосы, на ТТЛ микросхемах.

Хлюпин Н. (RA4NAL)

Малогабаритный индикатор наведения спутниковой антенны

Построен по схеме супергетеродина с нулевой частотой

Нечаев И. (UA3WIA)

О катодах кинескопа и восстановлении их эмиссии

(Продолжение в №3 2002г.). Приведена принципиальная схема прибора «Квинтал-5М», Описана работа с прибором.

Генератор для ремонта телевизоров

Сетчатое поле, белое поле, градации яркости. На микросхемах серии К176

Прибор для проверки кинескопов в режиме «электронная лупа»

(Дополнение в №9 2003г.). ТВС110ЛА, КТ818В, УН8,5/25-1,2А

Генератор телевизионных сигналов на микроконтроллере

Яков Кузнецов/ автор статьи

Приветствую! Я являюсь руководителем данного проекта и занимаюсь его наполнением. Здесь я стараюсь собирать и публиковать максимально полный и интересный контент на темы связанные ремонтом автомобилей и подбором для них запасных частей. Уверен вы найдете для себя немало полезной информации. С уважением, Яков Кузнецов.

Понравилась статья? Поделиться с друзьями:
NEVINKA-INFO.RU
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
