Замена диодного моста генератора на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Диодный мост – он даёт заряд и даёт его ровным (Генератор заряд даёт скачущий, а данный мост его выпрямляет) аккумулятору когда машина заводится и генератор приступает к работе, вот поэтому при выходе диодного моста из строя, аккумулятор сразу разряжается и по приходу в один прекрасный день в автомобиль, машина завестись толком не может и приходится её толкать, либо же на трос брать, одно радует, при выходе диодного моста из строя, лампа заряда АКБ на панели приборов вас сразу же оповестит об этом и если человек хоть немного разбирается в автомобилях, то он уже будет понимать что случилось и в ближайшее время машину отгонит на сервис или же в гараж и в гараже проверив щётки генератора, определит, диодный мост пришёл в негодность или щётки и при необходимости изношенную деталь заменит новой.

Примечание!
Чтобы произвести замену диодного моста на новый, вам будет нужно запастись: Всеми ключами которые присутствуют в вашем наборе и отвёртками, если же вы захотите проверить ещё старый диодный мост на работоспособность, тогда мульти-метр возьмите (А проверить его мы вам рекомендуем)!

Краткое содержание:

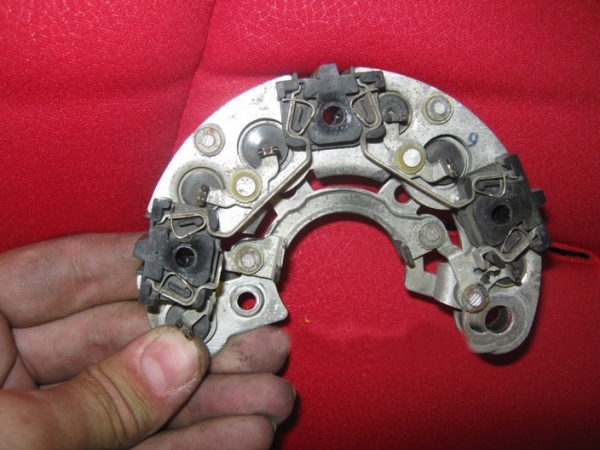

Где находится диодный мост в генераторе?
Начнём с того что на автомобили десятого семейства, устанавливались разные двигателя, разные обвесы (Мы про купе ВАЗ 2112 говорим) и соответственно такие детали как генератор, в зависимости от двигателя, были тоже разными, в инжекторной же системы впрыска, с 8 клапанным движком применялся один тип генераторов, в 16 клапанных совершенно другой, в карбюраторах тоже стоял свой генератор как правило на 55 ампер, потому что в карбюраторных автомобилях электроники в разы меньше и им хватало такого генератора который на них ставился, ну мы в этой статье разбирать будем только лишь один генератор, под маркировкой 9402.3701 (Он применялся на инжекторных 8 клапанных автомобилях), на фото ниже как раз такой генератор изображён, его разобрать очень легко, как вы видите крышка у такого генератора крепится не на болтах а просто на защёлках (Указаны красными стрелками), отогнув эти защёлки, вы легко можете снять крышку и увидите за ней находящийся диодный мост который на маленьком фото очень отчётливо можно увидеть.

Примечание!
Что касаемо генератора с маркировкой 37.3701 который применялся в карбюраторных восьмерочных и девяточных движках (Позже эти двигателя на десятки стали ставить, данный генератор перекочевал на них тоже, как и сам двигатель), он выглядит совершенно по другому и ампер выдаёт явно меньше (55 ампер, против 80 или некоторые даже на 90 идут, последние кстати абсолютно по внешнему виду идентичны с 80 амперными и даже взаимозаменяемы, поэтому если вы обладатель 8 клапанного инжекторного движка, то можете генератор на чуть по больше ампер поставить если вам 80 не хватает и установка будет абсолютно идентичной) но карбюратору этого хватает, диодный мост в таких генераторах заменить тоже не сложно, просто нужны дополнительные инструменты и больше времени, а так же внимательность нужна, потому что если генератор собрать не верно, то он закоротить может и вывести из строя провода которые на АКБ идут и саму АКБ подпалит, поэтому будьте предельно аккуратны и внимательны при сборке генератора в автомобиле! (Как на карбюраторе заменить диодный мост, читайте в статье: «Ремонт генератора на девятках»)

Когда нужно менять диодный мост в генераторе?
1. Только проверив его можно узнать подлежит ли замене диодный мост или он ещё долгую жизнь прослужит, проверяется он только лишь на снятом генераторе, поэтому как только вы генератор снимите, с него крышку пластмассовую снимайте и сам мост, чтобы удобно было с ним работать и держать его, после всех проделанных операций, включите мульти-метр как это на фото ниже показано (Его в режим омметра включить нужно) и подсоедините к диодному мосту, а именно к общей шине вспомогательных диодов (Цифра 1) красный щуп, а другой, чёрный, к выводу того диода (Цифра 2), который вы хотите проверить (Проверять нужно все диоды, поэтому чёрный провод по очерёдности подсоединяйте и только помните всегда, диод не должен будет пропускать ток, если вдруг такое случится, то мульти-метр сразу бесконечность покажет и это будет говорить о том, что диодный мост неисправен и нуждается в своей замене).

Примечание!
Объясним вам что такое бесконечность, просто не все это знают, в общём бесконечность на разных тестерах по разному обозначается, у кого то он просто не реагирует (Например стояла 0, так и стоит после подсоединения щупов идущих от тестера), а у кого то тестер показывает 1 и твёрдо стоит на этой цифре (При этом показания не должны будут двигаться, то есть до подключения тестер показывал 1 и после подключения тоже 1, это и есть бесконечность, если же так случилось что он показывал 0 и после подключения 1, это уже говорит о том, что есть сопротивление у проверяемого диода), если же сопротивление вдруг есть, то тестер обязательно должен будет показать результат (см. фото 2 выше), если в вашем случае со всеми проверяемыми диодами так и случилось, тогда ваш мост не подлежит замене на новый!

2. Вторая, завершающая проверка, черный щуп подсоединяется к пластине выпрямительного блока генератора внутри которой находится тот диод который вы собираетесь проверить, а другой, красный щёп, подсоединяется к выводу самого диода, исправный же диод, не должен пропускать ток и тем самым тестер не должен будет выдать значение бесконечности, потом поменяйте оба щупа местами (см. фото 2) и тестер обязательно будет должен выдать какое то значение в несколько сотен, если всё точно так же у вас вышло, то диодный мост исправен и в чём другом проблема (В статоре например или в щётках).

Как заменить диодный мост генератора на ВАЗ 2110-ВАЗ 2112?

Снятие:
Сперва снимите генератор с автомобиля (Подробную инструкцию, читайте в статье: «Замена генератора на ВАЗ») и затем отщёлкните по бокам фиксаторы которые крышку крепят к генератору (Как их отщёлкнуть, читайте в этой же статье, просто чуть выше) и её снимите, а как только она будет снята и отложена в сторонку, приступайте к снятию, в начале отвёрткой или гаечным ключом (У всех по разному крепится регулятор напряжения), выкрутите либо винты, либо болты крепления регулятора (см. фото 1) и потянув за него, снимите, отсоединив при этом ещё от регулятора разъём провода (см. фото 2), следом накидным ключом или головкой отверните три болта (Указаны цифрами 1 на фото 3), которые крепят провода к диодному мосту и ещё один болт выкрутите, крепящий сам диодный мост (Указан цифрой 2) и сняв провода, откинув их в сторонку, отверните крестовой отвёрткой винт который конденсатор крепит (см. фото 4) и снимите диодный мост и конденсатор с генератора автомобиля.

Примечание!
Все болты которые выкручивать будете, заверните строго на свои места, поэтому все их запоминайте или маркером пометьте, это обязательно, потому что если вы перепутаете и завернёте болт идущий без изолирующей и упорной шайбы в не то место, то генератор попросту замкнёт на массу и работать не будет!

Установка:
Установка диодного моста осуществляется в обратном порядке снятию, вся операция проводится легко и быстро, главное собрать правильно всё не забудьте и обязательно с видео-роликом который в конце расположен ознакомьтесь.

Дополнительный видео-ролик:
Обязательно просмотрите чуть ниже расположенный ролик, он вас предостережёт от неправильной установки диодного моста и короткого замыкания, после установки генератора, если вы сделаете всё правильно, точно никакого не будет.

Примечание!
Если вы хотите увидеть наглядно каким образом можно проверить диодный мост на исправность, то в таком случае ознакомьтесь с роликом который размещён ниже:

Проверка и замена диодного моста генератора на ВАЗ 2114

Диодный мост генератора на четырнадцатой – это целая система электрического характера, диодная цепочка, которая преобразует ток переменный в ток постоянный. Если у вас полетел этот самый мост (или выпрямительный блок), то вы рискуете жизнью своего генератора и аккумулятора, так как выпрямительный блок сосет электроэнергию в больших количествах. Кстати, неполадки с этим блоком могут по-разному сказаться на жизни аккумулятора – посадить до минимума или наоборот перезарядить. Хорошего мало в обоих случаях.

Диодный мост генератора ВАЗ 2114

Опасность неисправного блока еще и в том, что диоды призваны передавать ток в одностороннем порядке: от генератора к аккумулятору, а если они поломаны, то ток гуляет в обе стороны, таким образом, можно запороть всю систему электрики в четырнадцатой.

К сожалению, проблему не всегда видно сразу. Диоды могут перегореть, они могут намочиться и замкнуть. Часто случается так, что дело вовсе не в диодной системе, а, например, в шейке генератора, или регуляторе напряжения.

Как проверить диодный мост генератора ВАЗ 2114

Для того, чтобы посмотреть поломанный мост диодов или нет, его лучше снять. Хотя, можно и не снимать, но тогда придется напрячься. Если вы все таки решились на второй вариант, сразу смотрите ниже метод, как это сделать.

Проверяем выпрямительный блок генератора без факта снятия:

Для этого просто снимите защиту-кожух с самого генератора, потом, отсоединяйте регулирующий провод «Б» от клеммы на генераторе, так же, убираем контакт «В» от регулятора напряжения. Теперь берем двенадцати вольтную лапочку (контрольку).

На корпусе плюсовыми диодами являются три штуки с красными пометками, они отвечают за плюс напряжения. Вот они и соединяются с выводом от генератора, а сами диоды вмонтированы в пластину выпрямительного блока. Еще есть диоды (их тоже три) с пометкой черного цвета, они минусовые и создают минусовое напряжение. Находятся на другой стороне пластины, соединенной с массой движки.

Читайте также  Форд торнео ремонт генератора

Теперь подключаем клеммы через лампочку и смотрим на ее поведение (более подробная схема подключения описана ниже), моргает – мост диодов под ремонт или замену.

Выпрямительный блок включает четыре или шесть диодов, которые как раз и заведуют работой тока; они своеобразные шлюзы и расположены на самом корпусе генератора.

Вот самые частые причины поломки диодов в мосте:

  • При мойке движки можете замочить выпрямительный блок генератора
  • Диоды могут запылиться, их можно закапать маслом, грязь попадает во время движения авто
  • Можно неправильно прикурить авто, перепутать клеммы плюс и минус

Самым явным фактом нерабочего моста будет утечка тока в бортовой системе, которая проявляется следующим образом: если ток высасывается выше 1А в час с заглушенной движкой, но включенной электроникой.

У себя в гараже вы можете проверить выпрямительный блок с помощью совершенно простых инструментов – мультиметра или контрольки (маленькой лампочки на 12 В).

  • Проверка с помощью лампочки
  1. К аккумулятору на минусовую клемму присоединяем пластинку (корпус диодного моста), пластинка должна очень плотно прилегать к генератору (к его массе).
  2. Берем двенадцати вольтную лампочку, подключаем к плюсу аккумулятора, второй ее конец кидаем к клемме на выходе дополнительных диодов системы, потом на плюс выводного болта и на обмотку стартера.
  3. Если лампочка моргает на коком-либо соединении – мост неисправен.
  • Проверка на обрывание контактов
  1. Контакт минуса пластинки лампочки подсоедините на плюс аккумулятора.
  2. Плюсовой контакт лампочки – на минус АКБ.
  3. Теперь по всем вышеописанным точкам идем и проверяем, моргает лампочка или нет. И если она опять на определенной точке замигала – мост под замену.
  • Проверка мультиметром
  1. Надо снять блок, чтобы померить его тестером, мерить будем все диоды моста по отдельности.
  2. Будем прозванивать мультиметром диоды: замыкаем электроды на диоде, он должен пищать.
  3. Показания мультиметра должны быть от 400 до 700 Ом на одном конце контаката, а на другом – бесконечное число; если полученное число не вписывается в указанный регламент или в оба конца контактов число бесконечно – диод неисправен.

Замена диодного моста генератора ВАЗ 2114 – это не очень сложное занятие, чем замена рядовой поломки его части. Купить новый диод и поколдовать над соединением паяльником, по сути, не составит труда. И это действие, в принципе, будет составлять весь ремонт диодного моста генератора. Что-то еще ремонтировать просто не представляется возможностью, а замена диодов – вещь дешевая, весь блок будет стоить дороже, средняя цена на диодный мост ВАЗ 2114 – это 400 — 700 рублей.

Снятие диодного моста

Как снять диодный мост на четырнадцатой?

  1. Клемму на минус снимаем с АКБ, затем, убираем контакты, которые соединяются с корпусом генератора.
  2. Дальше, убираем систему проводов.
  3. Нужно убрать защиту с концов контактов на плюс. Потом, отвинтите гайку крепежа этих контактов, убирайте все с массы генератора.
  4. Снимаем защиту с генератора, просто отсоедините пружинки, фиксирующие эту защиту (всего их три по периметру моста).
  5. Отвинтите крепеж регулятора напряжения, вынимаем его и его щеточки заодно.
  6. Восьмеркой отвинчиваем крепеж выпрямительного блока.
  7. Теперь уберите концы обмотки и выверните крепеж конденсатора.
  8. Вынимайте освобожденный от лишнего блок: выворачивайте болты десятым ключом, потом уберите втулки с болта контакта моста с движкой.

Естественно, вопрос о том, как поменять диодный мост на ВАЗ 2114, решается в обратном порядке всех выше изложенных действий, с разницей в наличии нового блока. Кстати, диодный мост ВАЗ 2115 идеально подходит к четырнадцатой.

Все понимают, что самары перестали выпускать в 2013 году, и запасные части, в том числе выпрямительный блок, не всегда есть в наличии. Автовладельцы ВАЗов с генераторами старого образца (старый образец – это наличие минусовых диодов на корпусе самого блока) часто жалуются, что не могут найти мост на свое авто. Выход, естественно, есть. Стандартный диодный мост на ВАЗ – это однопластинный моноблок, а на пятнадцатой ставят уже двупластинный. Он надежнее, и его характеристики идеально подходят к креплениям для стандартного однопластинного моста.

На поколение самар первого выпуска диодные блоки от второго поколения не подойдут. По этому, искать работоспособные запчасти еще сложнее. Автовладельцы считают ремонт (замену диодов) наиболее оптимальным решением.

Самостоятельно меняем диодный мост на ВАЗ 2107

Современный автомобиль буквально напичкан сложной электроникой, починить которую не так-то просто. Именно по этой причине автовладельцы при малейших проблемах с бортовыми электрическими устройствами не морочат себе голову, а сразу обращаются в ближайший автосервис. Однако из этого правила есть исключения. Например, если на ВАЗ 2107 перегорел диодный мост, то от визита в автосервис вполне можно воздержаться, и поменять перегоревшее устройство своими руками. Разберёмся, как это делается.

Основная функция диодного моста на ВАЗ 2107

Диодный мост — это неотъемлемая часть генератора ВАЗ 2107. Генератор автомобиля вырабатывает переменный ток. А главная задача диодного моста сводится к тому, чтобы преобразовать переменный ток генератора в постоянный ток бортовой сети с последующей зарядкой аккумуляторной батареи. Именно поэтому автолюбители диодный мост обычно называют выпрямительным блоком. Особенность этого блока заключается в том, что он позволяет постоянному току проходить только в сторону аккумулятора. Ток, прошедший через диодный мост, в дальнейшем используется для обеспечения работы отопителя, фар ближнего и дальнего света, габаритных огней, аудиосистемы и т. д.

Зарядное напряжение в автомобиле ВАЗ 2107 колеблется в пределах от 13.5 до 14.5 вольта. Чтобы обеспечить необходимое напряжение, в диодных мостах этого автомобиля чаще всего используются диоды марки 2Д219Б.

А находится диодный мост внутри генератора ВАЗ 2107. И для того, чтобы добраться до моста, автовладельцу придётся сначала снять и разобрать генератор. Других вариантов нет.

Признаки и причины поломки диодного моста

Как уже говорилось выше, генератор, оборудованный диодным мостом, является важнейшим узлом автомобиля. Если генератор по какой-то причине выйдет из строя, аккумуляторная батарея перестанет заряжаться. И это является единственным признаком неисправности диодного моста. Без дополнительной подпитки аккумулятор проработает от силы несколько часов, после чего автомобиль будет полностью обездвижен. Диодный мост выходит из строя тогда, когда в нём перегорает один или несколько диодов. Вот причины, из-за которых это происходит:

    в генератор попала влага. Чаще всего это конденсат, образующийся на внутренних поверхностях генератора в осенне-весенний период, когда относительно тёплая погода чередуется с заморозками;

Как прозвонить диодный мост на ВАЗ 2107

Чтобы узнать, исправен ли диодный мост, автовладельцу не требуется обладать какими-то специальными навыками. Всё, что ему нужно — элементарные познания в электротехнике и пара приборов:

  • бытовой мультиметр;
  • лампочка накаливания на 12 вольт.

Проверяем диодный мост обычной лампочкой

Перед началом проверки следует убедиться, что аккумулятор заряжен. Желательно, чтобы уровень заряда аккумуляторной батареи был максимальным.

  1. Основа диодного моста (т. е. тонкая пластина, в которую вкручены диоды) подключается к отрицательной клемме аккумулятора. Саму пластину необходимо крепко закрепить на корпусе генератора.
  2. К лампочке подключаются два провода. Затем один из них следует присоединить к положительной клемме аккумулятора, а второй провод вначале подключается к выходу, предусмотренному для дополнительного диода, а потом этим же проводом следует дотронуться до болта положительного выхода диода и до точки подключения обмотки статора.

Проверяем диодный мост на обрыв

Этот способ проверки похож на тот, что изложен выше, за исключением двух нюансов.

  1. Отрицательный контакт лампочки подключается к плюсовой клемме аккумулятора.
  2. Второй провод лампочки подключается к минусовой клемме аккумулятора. Затем проверяются те же точки, что указаны выше, однако тут контрольная лампочка должна гореть. Если лампочка не горит (либо горит, но очень тускло) — налицо обрыв моста.

Проверяем диодный мост бытовым мультиметром

Прежде чем проверять диодный мост этим способом, его нужно будет полностью извлечь из генератора. Других вариантов нет. При этом способе проверки каждый диод придётся прозванивать по отдельности.

    Мультиметр переключается на прозвон. В этом режиме при соприкосновении электродов мультиметр начинает пищать (а если конструкция мультиметра не предусматривает подачу звуковых сигналов, то в режиме прозвона на его дисплее должно высвечиваться сопротивление в 1 кОм).

Здесь же следует отметить, что при обнаружении сгоревших диодов сегодня никто не морочит себе голову их заменой. Мост со сгоревшим диодом просто выбрасывается. Почему? Всё просто: во-первых, сгоревший диод придётся очень аккуратно выпаивать. А для этого необходимо иметь навык работы с паяльником, который есть далеко не у всех. А во-вторых, устанавливать в мост надо диоды марки 2Д219Б, и только их. Да, на рынке существует масса других диодов с аналогичными электротехническими характеристиками. Беда с ними только одна: они горят, причём очень быстро. А найти в продаже вышеуказанный 2Д219Б с каждым годом становится всё сложнее. Не знаю, почему это происходит, но это факт, с которым мне довелось столкнуться лично.

Процесс замены диодного моста на ВАЗ 2107

Перед тем как приступить к работе, подберём необходимые инструменты. Вот что нам потребуется:

  • ключ рожковый на 17;
  • ключ рожковый на 19;
  • торцовая головка на 8;
  • торцовая головка на 10 с длинным воротком;
  • плоская отвёртка;
  • новый диодный мост для ВАЗ 2107 (стоимость около 400 рублей);
  • молоток.

Последовательность действий

Приступая к работе, следует понимать следующее: прежде чем снимать диодный мост, сначала придётся снять генератор и разобрать его практически полностью. Без этого до диодного моста добраться не удастся.

    Рожковым ключом на 19 откручивается крепёжная гайка, удерживающая генераторную скобу. Генератор снимается.

Видео: меняем диодный мост на ВАЗ 2107

Один знакомый механик, разбиравший диодный мост «семёрки» на моих глазах, несколько раз заострял внимание на следующем нюансе: если уж разобрал генератор — изволь проверить не только диодный мост, но и всё остальное. А особое внимание нужно уделить генераторным подшипникам. Их обязательно надо проверить на предмет смазки и люфта. Если обнаружился даже очень незначительный люфт — подшипники пора менять. Причём именно «подшипники», а не подшипник. Это второй важный нюанс: ни в коем случае нельзя оставлять в вазовском генераторе один старый подшипник и один новый, потому что прослужит такая конструкция очень и очень недолго. Решил менять генераторные подшипники — меняй все. Или не трогай их вовсе.

Об установке дополнительного диода

Установка дополнительного диода — явление довольно редкое. Зачем это делается? Для того чтобы немного повысить напряжение бортовой сети. Необходимость этого повышения возникла из-за новых законов. Как известно, в 2015 году в ПДД были внесены изменения, заставляющие водителей постоянно ездить с включёнными ходовыми огнями. А владельцы классических моделей ВАЗ вынуждены постоянно ездить с включённым ближним светом. В такой ситуации и зарядка аккумулятора, и напряжение бортовой сети существенно проседают. Чтобы как-то решить эту проблему, народные умельцы устанавливают дополнительные диоды, которые располагаются между клеммами регулятора напряжения и проводами общего выхода для дополнительного диода так, как показано на рисунке ниже.

Для установки обычно используются диоды КД202Д, которые можно найти в любом магазине радиодеталей.

Если вышеуказанного диода не найдётся, можно выбрать любой другой. Главное, чтобы постоянный прямой ток был не менее 5 ампер, а максимально допустимое обратное напряжение было не ниже 20 вольт.

Итак, для того чтобы поменять диодный мост на ВАЗ 2107, не нужно ехать в ближайший сервисный центр и платить автомеханику 800 рублей. Всё можно сделать своими силами, причём за довольно короткое время. Чтобы снять и разобрать генератор, опытному автолюбителю хватит и 20 минут. У новичка на это уйдёт больше времени, но в конце концов и он справится с задачей. Всё, что нужно делать — в точности следовать рекомендациям, приведённым выше.

Замена диодного моста генератора на ВАЗ 2110

При включении генератора в работу, он производит постоянный ток. Но чтобы питать всех потребителей в автомобиле и подзаряжать аккумуляторную батарею, требуется переменный ток с четко определенной частотой.

Диодный мост выполняет функции по преобразованию постоянного тока в переменный. Это устройство также называется выпрямителем.

Внешний вид элемента

Диодные мосты могут иметь различную конструкцию. Однако автомобили преимущественно комплектуются трехфазными выпрямителями. Это обусловлено важными достоинствами, которыми они обладают. А именно:

  • На выходе создается наиболее пульсирующее напряжение;
  • Трехфазные устройства отлично подходят для полумостов и диодных мостов;
  • Их конструкция позволяет дополнительно использовать конденсатор — фильтр для тока.

Функции

Давайте рассмотрим, какие функции выполняет в автомобиле диодный мост.

  1. Преобразует постоянный ток в переменный. Это его главная функция, но не единственная.
  2. Осуществляет блокировку проникновения тока на статорную обмотку. Тут элемент выполняет как бы роль одностороннего клапана.
  3. Увеличивает запас прочности генератора, способствует защите от неблагоприятных факторов, воздействий, загрязнений.

Конструктивные особенности

  • В заводском исполнении диодные мосты для ВАЗ 2110 представляют собой монолитные конструкции, которые отличаются надежностью, финансовой доступностью, компактными размерами;
  • Существенный недостаток у заводского диодного моста только один — если сгорает один диод, выполнить замену одного элемента не представляется возможным. Приходится покупать новый заводской выпрямитель и менять его со старым местами;
  • При отказе в работе диодного моста можно попробовать собрать его своими руками из разных диодов;
  • В заводском исполнении выпрямитель имеет 4 или 6 диодов, а при самостоятельном изготовлении можно добавить еще один дополнительный. Так многие поступают;
  • При установке дополнительного диода, используют не заводские элементы, а более мощные. Это позволяет им более длительный срок не сгорать.

Расположение на генераторе

Причины неисправностей

Практика автомобилистов показывает, что замена диодного моста может быть вызвана различными причинами, но основной из них является все же особенность заводского изготовления.

Потому давайте детальнее познакомимся с причинами выхода из строя выпрямителя, которые могут повлечь за собой необходимость замены устройства.

Причина

Особенности

Многие производители используют алюминиевые оболочки для диодов, которые не отличаются высоким качеством и надежностью. Выбирать рекомендуется стальные оболочки. Опыт специалистов и автомобилистов показывает, что самые лучшие выпрямители сегодня делают в Беларуси

Влага может проникнуть внутрь конструкции, привести к появлению окислений пространства между корпусом и диодами

Масло также приводит к нарушению функциональности устройства, если проникает внутрь конструкции генератора и конкретно на диодный мост

Путаница полярности АКБ

Если при подключении аккумуляторной батареи к зарядному устройству или при «прикуривании» вы случайно перепутаете полярность, это с высокой долей вероятности приведет к поломке, перегоранию моста

Если аккумулятор не тянет, постоянно имеет слабый заряд, виновником может быть именно выпрямитель

Прежде чем приступать к замене устройства, необходимо для начала проверить генератор и мост, тем самым убедиться, что виновником проблем является именно выпрямитель.

Преимущества заводского выпрямителя

Многие считают, что при ремонте автомобиля лучше использовать аналоговые запчасти, которые стоят дороже, но обладают более высоким качеством. Это справедливое утверждение для многих запчастей, что уж скрывать.

Но если речь идет о выпрямителе, то для ВАЗ 2110 при замене лучше использовать заводской вариант, то есть монолитный диодный мост.

Объясняется это несколькими важными преимуществами. А именно:

  • Доступная цена, что позволяет выполнить недорогой ремонт своими руками;
  • Небольшие размеры, компактность устройства;
  • Используемые диоды эффективно взаимодействуют друг с другом, их параметры совпадают оптимально;
  • За счет качественной компоновки диодами, функционирование моста осуществляется в едином режиме нагрева. Это, в свою очередь, позволяет избежать перегрева с высокой долей вероятности;
  • Простота замены и установки. Процедура легкая, что позволяет производить ремонт своими руками.

Проверка состояния

Проверка диодного моста выполняется достаточно просто даже самостоятельно. Ехать на станцию технического обслуживания нет никакой потребности.

Все, что вам необходимо, это наличие мультиметра.

  1. Плюсовой щуп мультиметра подключаем к диодной шине.
  2. Аналогично соединяем минусовой щуп с минусовым выводом диодного моста.
  3. Теперь смотрим на показания прибора. Если все хорошо с выпрямителем, тогда на вашем мультиметре вы увидите показания, близкие к бесконечности. Если таковых не появляется, тогда с устройством возникли проблемы, придется его менять.
  4. Но это не все. Теперь щупы следует поменять местами, то есть минус соединить с плюсом, а плюс с минусом.
  5. Вновь обращаем внимание на наш мультиметр. Что вы там видите? Если отображается несколько сотен Ом, единиц измерения сопротивления, тогда узел работает нормально, он исправен.
  6. Для проверки дополнительного диода, если таковой имеется, повторите те же действия, описанные выше в нашей инструкции.

Замена

Если проверки показали, что с диодным мостом что-то не так, не остается ничего другого кроме как заменить устройство. Сложного в этом ничего нет. Особенно, если вам уже приходилось разбирать генератор или по крайней мере извлекать его.

Действуйте по предлагаемому алгоритму, опирайтесь дополнительно на видео инструкции. Это поможет справиться с задачей.

  1. Отключите аккумуляторную батарею. Для этого достаточно снять с нее минусовую клемму.
  2. Отсоедините розовый провод, который отвечает за включение генератора. Чтобы сделать это, потребуется открутить крепежную гайку с плюсового болта.
  3. Ослабьте немного натяжение верхней и нижней гайки, отвинтите натяжные болты, снимите ремень. Его можно пока отложить в сторонку.
  4. Поверните ваш генератор на 90 градусов, после чего вы сможете демонтировать нижний крепежный болт.
  5. Внимательно осмотрите корпус вашего генератора. Может потребоваться очистить корпус выпрямителя. При наличии загрязнений на нем и на соединениях, не лишним будет выполнить зачистку. Это позволит новому устройству функционировать более качественно и эффективно.
  6. Постарайтесь максимально аккуратно, но в то же время тщательно зачистить внутренние части кольца.
  7. Снимите старый диодный мост, после чего выполните процедуру обратной сборки.
  8. Запустите двигатель, проверьте работоспособность нового выпрямителя.

Демонтированный элемент

Обратная сборка выполняется в строгой последовательности, учитывая при этом индивидуальные конструктивные особенности нового выпрямителя генератора.

Опираясь на предоставленные материалы и инструкцию по замене, вы должны без особых проблем справиться с поставленной задачей. Но при возникновении проблем обязательно обращайтесь к специалистам.

Как проверить и заменить диодный мост Ваз 2110

Диодный мост генератора на автомобилях Ваз 2110 очень часто выходит из строя. О его неисправности может сказать нагрев быстрый и сильный нагрев генератора автомобиля.

Сегодня мы поговорим о том, как проверить диодный мост своими руками, сэкономив при этом деньги и время на поездку к специалистам в автосервис. Когда-то я уже писал о том, почему греется генератор на автомобилях ВАЗ, на этот раз мы поговорим конкретно про диодный мост, точнее о том, как его проверить и заменить в домашних условиях.

О роли генератора в авто, наверное, не стоит лишний раз говорить, каждый знает о том, что это очень важная деталь, без которой нельзя представить двигатель. От работоспособности генератора во многом зависит срок службы АКБ, который получает зарядку от генератора.

Диодный мост состоит из четырех или шести диодов, которые преобразуют переменный ток в — постоянный по принципу двухполярного способа выпрямления. Выпрямительные диоды генератора играют роль шлюза, который пропускает ток лишь в одном направлении, не позволяя току из бортовой электросети автомобиля пройти на обмотки статора. Диоды расположены на корпусе генератора и имеют свойство перегорать, причин этому есть несколько.

  1. Какие функции выполняет диодный мост Ваз 2110
  2. Как проверить диодный мост Ваз 2110 – пошаговая инструкция
  3. Как проверить диодный мост Ваз 2110 с помощью мультометра
  4. Как проверить диодный мост Ваз 2110 при помощи лампочки
  5. Как заменить диодный мост Ваз 2110 – пошаговая инструкция
  6. Видео: Замена диодного моста генератора Ваз своими руками

Какие функции выполняет диодный мост Ваз 2110

При включении генератора в работу, он производит постоянный ток. Но чтобы питать всех потребителей в автомобиле и подзаряжать аккумуляторную батарею, требуется переменный ток с четко определенной частотой.

Диодный мост выполняет функции по преобразованию постоянного тока в переменный. Это устройство также называется выпрямителем.

Диодные мосты могут иметь различную конструкцию. Однако автомобили преимущественно комплектуются трехфазными выпрямителями. Это обусловлено важными достоинствами, которыми они обладают. А именно:

  1. На выходе создается наиболее пульсирующее напряжение;
  2. Трехфазные устройства отлично подходят для полумостов и диодных мостов;
  3. Их конструкция позволяет дополнительно использовать конденсатор — фильтр для тока.

Схема диодного моста Ваз 2110

Как проверить диодный мост Ваз 2110 – пошаговая инструкция

Лично я знаю несколько способов проверки диодного моста Ваз 2110. С помощью:

  1. тестера
  2. лампы

Ниже я опишу каждый способ детально, чтобы у вас была возможность самостоятельной проверки. Не обязательно обращаться в сервис, достаточно наличия мультиметра и умения им пользоваться. Все остальные мы опишем ниже.

Как проверить диодный мост Ваз 2110 с помощью мультометра

  1. Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
  2. Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
  3. Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами. При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении.

Проверка диодного моста Ваз 2110 мультометром измеряем сопротивление

  • Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.
  • Как проверить диодный мост Ваз 2110 при помощи лампочки

    Еще один способ проверки диодного моста Ваз 2110 при помощи лампочки без демонтажа блока. Для этого:

      Снимите защитный кожух генератора.

    Как проверить диодный мост генератора Ваз 2110 при помощи лампочки шаг 1

  • Проверьте на работоспособность всю цепь диодов, для этого подключите лампочку (1..5, 12 В) одним концом к минусу на АКБ, вторым – к плюсу клеммы «30». Если лампа загорелась, в цепи есть короткое замыкание, следовательно, один или несколько диодов в ней неисправны, осталось только определиться какие (положительные или отрицательные). Эта информация подскажет знающему автовладельцу, на что обратить свое внимание, чтобы установленный на место неисправного рабочий диодный мост генератора тоже не сгорел.
  • Итак, первой проверим отрицательную группу, для этого соединим минус лампочки с корпусом генератора, а плюс – с одним из крепежных болтов диодного моста. Если лампочка загорится (постоянно или будет моргать), значит, имеет место короткое замыкание либо вентилей, либо витков обмотки статора. Как проверить диодный мост генератора Ваз 2110 при помощи лампочки шаг 2

    Переходим к плюсовым диодам. Соединяем плюс аккумуляторной батареи через нашу лампочку с зажимом генератора «30», а минус подводим к одному из болтов крепления выпрямительного блока. Загоревшаяся лампочка – явный признак присутствия короткого замыкания.

    Как проверить диодный мост генератора Ваз 2110 при помощи лампочки шаг 3

  • Последний этап – диагностика дополнительных диодов. Оставляем минус аккумуляторной батареи на одном из болтов крепления моста диодов, а ее плюс через лампу подводим к выводу генератора «61». Излучающая свет лампа опять же свидетельствует о присутствии замыкания в данной группе диодов.
  • Как заменить диодный мост Ваз 2110 – пошаговая инструкция

    Замена диодного моста ВАЗ 2110 происходит в следующем порядке:

      Сперва снимите генератор с автомобиля и затем от щёлкните по бокам фиксаторы которые крышку крепят к генератору и её снимите, а как только она будет снята и отложена в сторонку, приступайте к снятию.

    Замена диодного моста Ваз 2110 шаг 1
    В начале отвёрткой или гаечным ключом (У всех по разному крепится регулятор напряжения), выкрутите либо винты, либо болты крепления регулятора и потянув за него.

    Замена диодного моста Ваз 2110 шаг 2

  • Снимите, отсоединив при этом ещё от регулятора разъём провода следом накидным ключом или головкой отверните три болта, которые крепят провода к диодному мосту и ещё один болт выкрутите, крепящий сам диодный мост и сняв провода.
  • Откинув их в сторонку, отверните крестовой отвёрткой винт который конденсатор крепит и снимите диодный мост и конденсатор с генератора автомобиля.

    Замена диодного моста Ваз 2110 шаг 4

  • Установка диодного моста осуществляется в обратном порядке снятию, вся операция проводится легко и быстро, главное собрать правильно всё не забудьте и обязательно с видео-роликом который в конце расположен ознакомьтесь.
  • Видео: Замена диодного моста генератора Ваз своими руками

    Проверка и замена диодного моста генератора ВАЗ 2110 своими руками

    Включившись в работу, генератор начинает вырабатывать постоянный ток, но для работы всех приборов в машине, а также для зарядки аккумулятора нужен переменный (пульсирующий с четко определенной частотой).

    Мост диодный 2110-3701315 «СтартВОЛЬТ» для генераторов ВАЗ 2110-2172 пр-ва КЗАТЭ

    Именно преобразованием тока и занимается диодный мост генератора ВАЗ 2110, который еще называют выпрямителем. И хотя конструкционных вариантов много, но автомобили комплектуются трехфазными, преимущества которых очевидны:

    • На выходе они создают наименьшее пульсирующее напряжение;
    • Трехфазные выпрямители подходят для диодов мостовых и полумостовых;
    • Дают возможность установить дополнительный конденсатор – фильтр тока.

    Выполняемые функции

    Кроме преобразования тока, диодный мост генератора выполняет другие функции:

    • Блокирует проникновение тока на статорную обмотку генератора, являясь как бы односторонним клапаном;
    • Повышает надежность работы генератора, защищая его от неблагоприятных воздействий, грязи.

    Выпрямитель БВО 1-105 010

    Конструкция

    В первичной (заводской) комплектации диодный мост генератора на ВАЗ 2110 – это монолитная конструкция. Она довольно надежна, недорогая, компактная, имеет, можно сказать – только один недостаток: при перегорании одного из диодов его локальная замена невозможна, нужно покупать новый заводской мост, и ставить его.

    В том случае, если проверка показывает, что диодный мост больше не функционирует, и ему необходима замена, вполне возможно его собрать из различных диодов. Если заводская компоновка предусматривает четыре или шесть диодов, то при самостоятельной сборке можно поставить еще дополнительный.

    Многие автолюбители так и поступают. К тому же, как правило, в случае самостоятельной сборки ставят диоды не в заводской компоновке, а чуть сильнее, чтобы они так быстро не перегорали.

    Но поскольку качественно проверить такой выпрямитель не получается, то при «домашней сборке» можно навредить генератору, после чего нужна будет замена не копеечной детали, а всего узла.

    Причины поломок

    Как показывают многочисленные проверки, основная причина поломок – заводская. Здесь, в первую очередь нужно обратить внимание на оболочку, в которой находятся диоды. Если она алюминиевая, лучше такой узел не брать. Значительно надежнее — стальная.

    К тому же, если продавец не предоставляет гарантию – следует насторожиться. По отзывам в Интернете, самые ненадежные диодные мосты производства Беларуси.

    • Еще одна причина – попадание влаги, как следствие — окисление пространства между самим диодом и корпусом;
    • Попадание масла или других рабочих жидкостей ВАЗ 2110 на поверхность;
    • Если вы во время прикуривания или зарядки перепутали полярность АКБ, то диодный мост может запросто «вылететь»;
    • Заподозрить, что у ВАЗ 2110 подводит выпрямитель, можно также в том случае, если пропадает зарядка аккумулятора.

    Проверка

    С помощью мультиметра проверить исправность очень легко. Нужно:

    • Положительный щуп мультиметра приложить у плюсовой диодной шине;
    • То же проделать с отрицательным щупом и выводом диода «-»;
    • Эта проверка при исправности диодного моста должна выдать близкие к бесконечности показания. Если это не так – есть неисправности, нужна замена;
    • Теперь меняем щупы местами (прикладываем плюс к минусу и наоборот) ;
    • Смотрим на показания. При исправном узле показания должны быть несколько сот Ом;
    • Чтобы проверить дополнительный диод, производят те же действия, что описаны выше.

    Замена

    Имея дело с любым узлом, относящимся к электрооборудованию, нужно начинать с обесточивания ВАЗ 2110. Итак, действуем по алгоритму:

    1. Отсоединение АКБ (снять клемму «-»);
    2. Извлечь розовый провод, который включает генератор. Для этого нужно открутить гайку с плюсового болта;
    3. Ослабив верхнюю и нижнюю гайки, а также отвинтив болт натяжения, снять ремень;
    4. Повернув генератор на 90°, снять нижний болт крепления;
    5. Зачистить все соединения, а также сам корпус выпрямителя;
    6. Весьма тщательно зачистить внутреннюю часть кольца;
    7. Произвести замену диодного моста генератора на новый;
    8. Произвести обратную сборку всех частей;
    9. Проверить работоспособность генератора.
    Понравилась статья? Поделиться с друзьями:
    Добавить комментарий

    ;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
