Особенности конструкции системы питания двигателя

В состав системы питания входят элементы следующих систем:

  • подачи топлива, включающей в себя топливный бак, топливный модуль, топливный фильтр и регулятор давления топлива (входит в состав топливного модуля), трубопроводы и топливную рампу с форсунками;
  • воздухоподачи, в которую входят воздушный фильтр, воздухоподводящий рукав, дроссельный узел;
  • улавливания паров топлива, состоящей из адсорбера, клапана продувки адсорбера и соединительных трубопроводов.

Примечание: Система улавливания паров топлива описана в отдельном подразделе (см. «Система улавливания паров топлива»), так как она служит только для выполнения экологических требований по снижению токсичности.

Функциональное назначение системы подачи топлива — обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Двигатель оборудован электронной системой управления с распределенным впрыском топлива. В системе распределенного впрыска функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя разделены: воздух подается системой воздухоподачи, состоящей из дроссельного узла, а необходимое в каждый момент работы двигателя количество топлива впрыскивается форсунками во впускную трубу. Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов. Управляет системой впрыска топлива (а также системой зажигания) электронный блок, непрерывно контролирующий с помощью соответствующих датчиков нагрузку двигателя, скорость движения автомобиля, тепловое состояние двигателя, оптимальность процесса сгорания в цилиндрах двигателя.

Особенностью системы впрыска автомобиля Chevrolet Cruze является синхронность срабатывания форсунок в соответствии с фазами газораспределения (блок управления двигателем получает информацию от датчика фазы). Блок управления включает форсунки последовательно, а не попарно, как в системах асинхронного впрыска. Каждая форсунка включается через 720° поворота коленчатого вала. Однако на режимах пуска и динамических режимах работы двигателя используется асинхронный метод подачи топлива без синхронизации с вращением коленчатого вала.

Основным датчиком для обеспечения оптимального процесса сгорания является управляющий датчик концентрации кислорода в отработавших газах (лямбда-зонд). Он установлен во выпускном коллекторе системы выпуска отработавших газов и совместно с блоком управления двигателем и форсунками образует контур управления составом топливовоздушной смеси, подаваемой в двигатель. По сигналам датчика блок управления двигателем определяет количество неегоревшего кислорода в отработавших газах и соответственно оценивает оптимальность состава топливовоздушной смеси, поступающей в цилиндры двигателя в каждый момент времени. Зафиксировав отклонение состава от оптимального 1:14 (топливо/воздух), обеспечивающего наиболее эффективную работу каталитического нейтрализатора отработавших газов, блок управления с помощью форсунок изменяет состав смеси. Так как датчик концентрации кислорода включен в цепь обратной связи блока управления двигателем, контур управления составом топливовоздушной смеси является замкнутым.

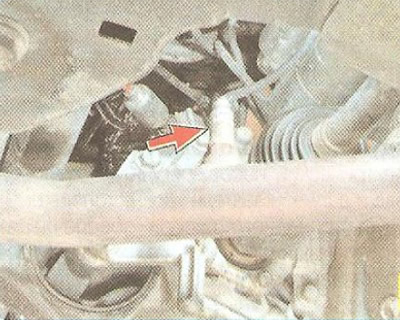

Особенность системы управления двигателем автомобиля Chevrolet Cruze состоит в наличии, помимо управляющего датчика, второго, диагностического датчика концентрации кислорода, установленного в приемной трубе системы выпуска отработавших газов. По составу газов, прошедших через нейтрализатор, он определяет эффективность работы системы управления двигателем. Если блок управления двигателем по информации, полученной от диагностического датчика концентрации кислорода, фиксирует превышение нормы токсичности отработавших газов, не устраняемое тарировкой системы управления, то он включает в комбинации приборов сигнальную лампу неисправности двигателя и заносит в память код ошибки для последующей диагностики.

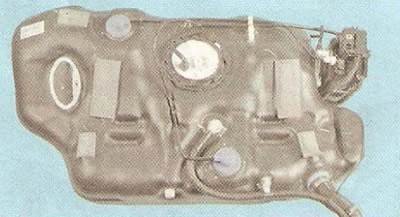

Топливный бак из полимерных материалов установлен под днищем кузова в его задней части и прикреплен к нему двумя хомутами. Для того чтобы пары топлива не попадали в атмосферу, бак соединен трубопроводом с адсорбером. Во фланцевое отверстие в верхней части бака установлен электрический топливный насос. Из насоса топливо подается в топливную рампу двигателя, закрепленную на впускной трубе. Из топливной рампы топливо впрыскивается форсунками во впускную трубу.

Топливопроводы системы питания представляют собой трубки, соединяющие между собой различные элементы системы.

Предупреждение: Шланги системы питания изготовлены по особой технологии из маслобензостойких материалов. Применение шлангов, отличающихся по конструкции от рекомендованных, может привести к отказу системы питания, а в некоторых случаях и к пожару.

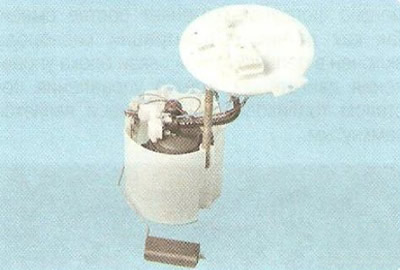

Модуль топливного насоса включает в себя электрический насос, регулятор давления топлива и датчик указателя уровня топлива.

Модуль топливного насоса обеспечивает подачу топлива и установлен в топливном баке, что снижает вероятность образования паровых пробок, так как топливо подается под давлением, а не за счет разрежения. Улучшается также смазывание и охлаждение деталей топливного насоса.

Топливный насос погружной, роторного типа, с электроприводом.

Регулятор давления топлива установлен в модуле топливного насоса и предназначен для поддержания постоянного давления топлива в топливной рампе. Регулятор подключен в начало подающей магистрали (сразу же после топливного фильтра) и представляет собой перепускной клапан с пружиной, имеющей строго калиброванное усилие.

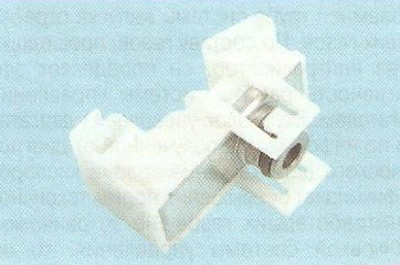

Топливный фильтр полнопоточный, конструктивно объединен с корпусом топливного модуля. При засорении фильтра необходимо заменить корпус в сборе.

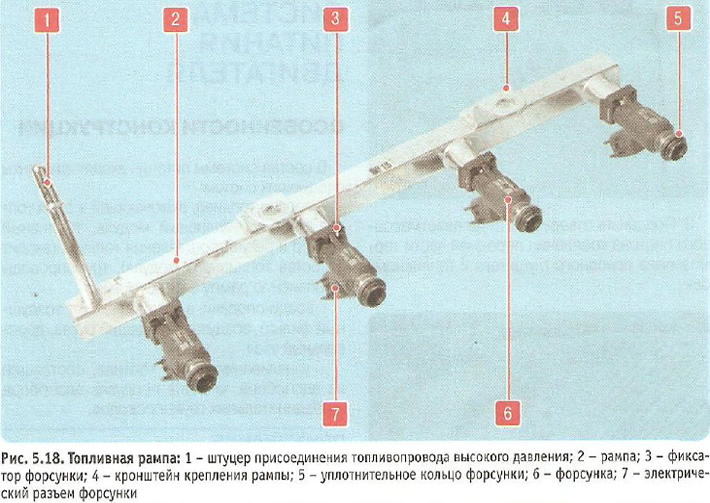

Топливная рампа 2 (рис. 5.18) представляет собой пустотелую деталь с отверстиями для форсунок, со штуцером 1 для присоединения топливопровода высокого давления и кронштейнами 4 крепления к впускной трубе. Форсунки 6 уплотнены в отверстиях рампы и в гнездах впускной трубы резиновыми кольцами 5 и закреплены пружинными фиксаторами 3. Рампа в сборе с форсунками вставлена хвостовиками форсунок в отверстия впускной трубы и закреплена двумя болтами.

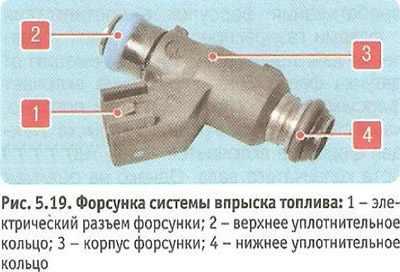

Форсунки (рис. 5.19) прикреплены к рампе, из которой к ним подается топливо, а своими распылителями входят в отверстия впускной трубы. В отверстиях рампы и впускной трубы форсунки уплотнены кольцами 2 и 4. Форсунка предназначена для дозированного впрыска топлива в цилиндр двигателя и представляет собой высокоточный электромеханический клапан. Топливо под давлением поступает из рампы по каналам внутри корпуса форсунки к запорному клапану. Пружина поджимает иглу запорного клапана к конусному отверстию пластины распылителя, удерживая клапан в закрытом положении. Напряжение, подаваемое от блока управления двигателем через электрический разъем 1 на обмотку электромагнита форсунки, создает в ней магнитное поле, втягивающее сердечник вместе с иглой запорного клапана внутрь электромагнита. Конусное кольцевое отверстие в пластине распылителя открывается, и топливо впрыскивается через диффузор корпуса распылителя во впускной канал головки блока цилиндров и далее в цилиндр двигателя, После прекращения поступления электрического импульса пружина возвращает сердечник и иглу запорного клапана в исходное состояние — клапан запирается. Количество топлива, впрыскиваемое форсункой, зависит от длительности электрического импульса.

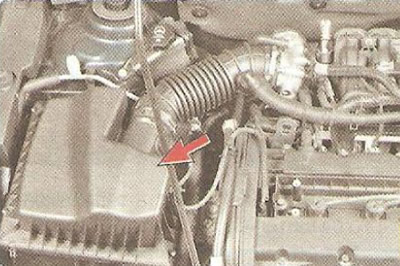

Воздушный фильтр установлен в правой передней части моторного отсека на кузове автомобиля. Нижний патрубок фильтра вставлен в воздуховод глушителя шума впуска, установленного под правым передним крылом.

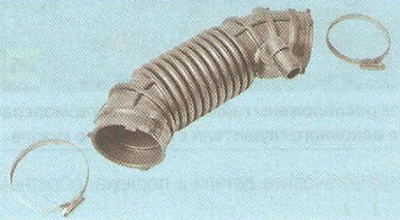

Фильтр соединен пластмассовым гофрированным воздухоподводящим рукавом с дроссельным узлом.

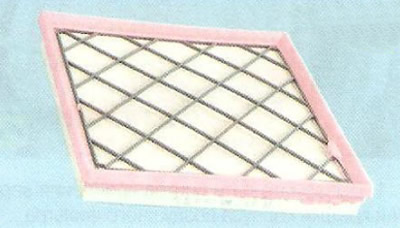

Фильтрующий элемент воздушного фильтра бумажный, плоский, с большой площадью фильтрующей поверхности.

Дроссельный узел (рис. 5.20) представляет собой простейшее регулирующее устройство и служит для изменения количества основного воздуха, подаваемого во впускную систему двигателя. Он установлен на входном фланце впускной трубы. На входной патрубок дроссельного узла надет формованный пластмассовый рукав, закрепленный хомутом и соединяющий дроссельный узел с воздушным фильтром.

В состав дроссельного узла входит датчик положения дроссельной заслонки и шаговый электродвигатель 3 управления дроссельной заслонкой. Механическая связь дроссельного узла с педалью управления дроссельной заслонкой отсутствует, Так называемая «электронная» педаль управления дроссельной заслонкой передает информацию о степени нажатия на педаль электронному блоку управления двигателем, который, в свою очередь, с учетом скорости автомобиля, включенной передачи, нагрузки двигателя и частоты вращения коленчатого вала открывает дроссельную заслонку на необходимый угол.

В воздушном фильтре нет устройства сезонной регулировки, поэтому дроссельный узел оборудован системой подогрева, предотвращающей обледенение дроссельной заслонки в холодное время года и соединенной с системой охлаждения двигателя шлангами.

В процессе эксплуатации дроссельный узел не требует обслуживания и регулировки, следите лишь за состоянием резиновых уплотнений, чтобы избежать подсоса воздуха.

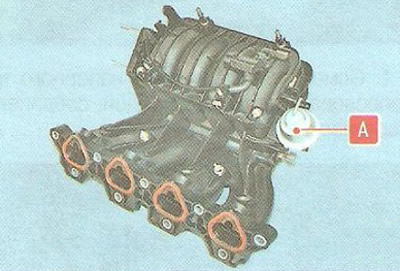

Впускная труба оснащена системой изменения длины впускного тракта, которая позволяет развивать повышенную мощность при высокой частоте вращения коленчатого вала двигателя (минимальная длина впускного тракта) и максимальный крутящий момент в диапазоне низких и средних частот вращения (увеличенная длина впускного тракта). Длина каналов впускной трубы изменяется по сигналу блока управления двигателем поворотом заслонки внутри впускной трубы с помощью пневмокамеры А, которая подключена к вакуумной системе двигателя через электромагнитный клапан.

ЕГР на Chevrolet Cruze

Клапан ЕГР (EGR, Exhaust Gas Recirculation) есть не на всех модификациях Шевроле Круз. Так например, на автомобилях с двигателем 1.6 литров он есть, а на машинах с двигателем 1.8 литров нет (это две самых популярных модификации Chevrolet Cruze в России, поэтому на них сделан упор).

Особенности системы и клапанов EGR на Chevrolet Cruze

EGR можно охарактеризовать как систему рециркуляции отработавших газов. То есть в процессе работы подобная система переадресовывает некоторую часть отработавших газов из выпускного обратно во впускной коллектор, где они перемешиваются со свежим зарядом воздуха.

Главная задача EGR — снизить токсичность выхлопа при включении режима прогревания или при резком ускорении. То есть наличие EGR продиктовано прежде всего европейскими экологическими стандартами и заботой об окружающей среде. Но при этом работа системы вызывает заметное снижение мощности мотора.

Клапан — ключевая деталь системы EGR. В Шевроле Круз, в зависимости от модели, могут стоять механические или электрические клапаны.

Причины поломок клапанов EGR

Именно клапан больше всего подвержен поломкам и неисправностям, так как постоянно контактирует с опасными раскалёнными газами. Одна из часто встречающихся проблем с этой запчастью — потеря герметичности. Это приводит к тому, что в коллектор попадает «лишний» воздух и топливо становится обеднённым. Данная поломка весьма серьёзно сказывается на функционировании двигателя. Следует отметить, что когда клапан EGR Chevrolet Cruze выйдет из строя, то водитель сразу же узнает об этом — на панели загорится ошибка Check Engine.

Клапан EGR также склонен со временем загрязняться. При необходимости можно почистить его самостоятельно один или несколько раз. Для данной процедуры рекомендуется использовать жидкость для чистки карбюраторов в аэрозольной упаковке.

Но в конечном счёте, как тщательно вы бы не следили за клапаном, он всё равно придёт в негодность и потребует замены. В целом система EGR имеет ограниченный ресурс. Специалисты советуют менять все компоненты этой системы на Шевроле Круз после пробега в 75-100 тысяч километров. Однако если в процессе эксплуатации использовалось топливо низкого качества, речь может идти и о меньшем пробеге.

Как меняют клапан EGR: конкретный пример

Рассмотрим, как произвести замену клапана EGR, например, на Chevrolet Cruze Snake Eyes:

  • Прежде всего нужно заглушить двигатель.
  • Затем необходимо открыть капот и найти сам клапан. Здесь он находится справа, неподалёку от двигателя (но на других марках автомобилей может находиться и слева).

  • На следующем шаге надо взять ключ на 12 и открутить два главных болта крепления.
  • Теперь клапан достаточно легко снимается со своего места.

  • С новым клапаном следует проделать все те же действия, но в обратном порядке.

Процедура не слишком сложная, но для надёжности стоит обратиться в хороший автосервис к опытным мастерам.

Какой клапан приобрести?

Специалисты советуют выбирать среди имеющегося ассортимента оригинальные клапаны EGR по VIN-номеру. Дело в том, что даже абсолютно новый «аналог» может после установки работать некорректно и выдавать ошибку Check Engine.

Читайте также  Щетки генератора ваз 2107 причины

Есть одно «но»: цена «оригинала» может быть в несколько раз больше, чем цена «аналогов». Если финансовые возможности совсем ограничены, возможно, стоит приобрести контрактные или бывшие в употреблении комплектующие для системы EGR.

Следует также помнить, что такая запчасть, как клапан EGR для Шевроле Круз, может продаваться отдельно или в сборе с корпусом заслонки (это зависит от модификации двигателя). При этом вариант в сборе всегда стоит значительно дороже.

Chevrolet Cruze с пробегом: плюсы и минусы

СЛОВО ПРОДАВЦУ

Cruze очень хорошо продается на вторичном рынке, поскольку автомобили-одноклассники аналогичных годов выпуска значительно дороже — например, Opel Astra J, делящий с «корейцем» платформу.

Обратная сторона высокой ликвидности — обилие мошеннических объявлений о продаже и большое количество машин, име­ющих юридические проблемы. Одно время Крузы активно приобретались в кредит, и многие владельцы так и не расплатились с банками.

Поэтому при осмотре приглянувшегося автомобиля обязательно просите у хозяина (если он единственный) договор купли-продажи с дилером и пробивайте машину по всем доступным базам.

Быстрее всего — в течение недели — продаются машины в хорошей комплектации. Автомобили в бедном исполнении могут подвиснуть надолго. Тип коробки не играет роли: одинаково востребованы машины и с механикой, и с автоматом, несмотря на его низкую надежность.

Не советую покупать машины с пробегом свыше 150 000 км. Техническое состояние большинства из них оставляет желать лучшего.

К этому времени сдаются и элементы салона: качество их изготовления неплохое, но всё же заметно уступает европейскому и японскому.

Рекомендую покупать Cruze с мотором 1.8, механической коробкой и в хорошей комплектации, но не платить больше 450 000–480 000 рублей. Этот двигатель обеспечивает приемлемую динамику, механическая коробка намного надежнее автомата, а хорошая комплектация сыграет на руку в случае перепродажи машины.

Дорого обходится поломка пластиковых тяг, приводящих заслонки рециркуляции в модуле печки. Ремонт в большинстве случаев либо невозможен, либо дает лишь кратковременный эффект. Рано или поздно все сводится к замене модуля, а это накладно: он дорогой, вдобавок замена требует возни, поскольку приходится снимать переднюю панель.

Распространенные отказы стеклоподъемников на машинах в возрасте трех — пяти лет вызваны окислением проводки. В зоне риска — жгут, проходящий под накладкой передней стойки кузова в ногах водителя. Скапливающаяся в этом месте влага попадает на разветвление проводов стеклоподъемников, вызывая окисление. Благо, жгут подлежит ремонту.

Недолговечен элемент обогрева подушки водительского сиденья. Его приходится менять после трех — пяти лет эксплуатации. Небольшое утешение: элемент поставляют отдельно.

Атмосферный двигатель 1.6 (109 л.с.) серии F16D3 перекочевал на Cruze с Lacetti. Агрегат уже немолод, но надежен и отличается завидным ресурсом. У него нет муфт изменяемых фаз газораспределения, зато в приводе клапанов присутствуют гидрокомпенсаторы. Производитель внес изменения в конструкцию, когда двигатель начали ставить на Cruze, и хлопот с агрегатом стало значительно меньше.

Многие владельцы Lacetti сталкивались с тем, что клапаны механизма ГРМ довольно быстро обрастали нагаром. Это приводило к их неполному закрытию и пропускам зажигания в цилиндре (ошибка P0300). На Крузах такое случается гораздо реже.

Пресловутая течь клапанной крышки тоже проявляется реже, однако так и осталась непобежденной детской болячкой. Причем возникает абсолютно непредсказуемо: на одной машине она может не проявиться аж до 120 000 км пробега, а на другой всплывает уже на 20 000 км. Увы, лечение дает лишь временный эффект. Сервисмены пробовали все доступные варианты прокладок, использовали герметики, переставляли клапанные крышки, но длительного эффекта так и не добились — через короткое время течь возвращается. Закрывать глаза на неисправность нельзя: масло попадает на выпускной коллектор, отравляя воздух в салоне, и может вызвать возгорание под капотом. Кроме того, оно проникает в свечные колодцы, сильно сокращая ресурс высоковольтных проводов зажигания.

Ремень ГРМ желательно менять каждые 60 000 км, при этом следует внимательно выбирать запчасти. К сожалению, даже оригинальные детали сейчас делают в Китае, причем порой невооруженным глазом видно, что качество их низкое. А ведь обрыв ремня грозит встречей клапанов и поршней. Поэтому сервисмены остановили свой выбор на усиленных ремнях фирмы Gates. Замена ремня тоже имеет свои нюансы — после работы ­неопытного мастера могут появиться посторонние шумы привода.

Все двигатели, доступные для Круза, плохо переносят мойку. Хватает примеров, когда после душа панель приборов превращалась в «елочную гирлянду», а в некоторых случаях умирал даже блок управления мотором.

Более свежие атмосферные двигатели 1.6 (124 л.с., F16D4) и 1.8 (141 л.с., F18D4) семейства Ecotec хорошо известны по моделям Opel — по той же Астре. Они конструктивно сложнее, чем 109‑сильный мотор F16D3, но не имеют глобальных проблем. Однако совсем без болячек не обошлось.

Муфты изменения фаз газораспределения умирают после 100 000 км. Причем желательно заодно менять и клапан управления — его чистка малоэффективна. Муфты начинают шуметь и издавать стуки. Сильнее всего эффект проявляется при пуске и работе холодного мотора. Случается, что на панели приборов даже загорается лампа Check Engine из-за рассогласования фаз и мотор значительно теряет тягу.

Иногда разрушаются задающие кольца на распределительных валах, на которые ориентируются датчики положения. Качество деталей оставляет желать лучшего — хорошо, что их продают отдельно. Со временем зубья от колец просто отваливаются. Но чаще всего поломка происходит, когда в мотор лезет ­неопытный мастер, чтобы зафиксировать валы при замене ремня ГРМ.

Ремень ГРМ на моторах D4 служит 90 000–120 000 км. Важно, чтобы заменой ремня занимались профессиональные ремонтники, которые располагают специнструментом — без него невозможно точно выставить метки. А эти моторы крайне чувствительны к миллиметрам.

Кроме течи клапанной крышки, как у мотора D3, его младшие братья отметились и другими массовыми неисправностями. В группе риска — электронный термостат. Мало того, что часто течет его прокладка, так еще нередко отказывает встроенный датчик включения вентиляторов, — из-за него приходится менять термостат в сборе.

Еще один недуг — течь прокладок теплообменника, в котором моторное масло охлаждается антифризом. Теплообменник расположен на блоке двигателя под выпускным коллектором. Чаще всего течет именно масло, и его испарения попадают в салон автомобиля.

Недолговечен модуль зажигания. Катушки для каждого цилиндра встроены в единую рампу, и в случае отказа одной приходится менять дорогостоящий узел в сборе.

А иногда двигатель 1.8 начинает «троить» и работать очень шумно. Причина — разрыв резиновой диафрагмы клапана вентиляции картерных газов, встроенного в клапанную крышку. Ее приходится менять в сборе.

Для мотора 1.8 проводили и отзывную кампанию с целью замены одной из трубок и хомута топливной магистрали под капотом. Утечка топлива могла привести к возгоранию.

Турбомотор 1.4 (140 л.с.) нечасто встретишь под капотом Круза. Такие модификации появились в конце 2013 года, и машин с ним продано мало. Однако о его надежности можно судить по более распространенным Астрам с этим же мотором. Он очень чувствителен к октановому числу. Детонация, возникающая из-за некачественного бензина, ломает поршневые кольца и перегородки, а в некоторых случаях доходило и до полного разрушения поршней.

Распространены случаи течи водяного насоса — преимущественно после трех лет эксплуатации. Довольно часто текут патрубки охлаждения.

В целом Cruze — сильный игрок в своем сегменте. Среди достоинств: приемлемая стоимость содержания и отсутствие серьезных неисправностей у большинства узлов и агрегатов, за исключением капризного автомата. К сожалению, позитивную картину портит обилие мелких детских болячек, большинство которых производитель так и не устранил.

Характерные проблемы с клапанной крышкой на Chevrolet Cruze

Двигатели Ecotec 1.6 и Ecotec 1.8, устанавливаемые на российский Chevrolet Cruze, в целом достаточно надежны, неприхотливы и ремонтопригодны. Однако, как и у любого другого силового агрегата, у них есть свои типичные конструктивные недостатки.

Распространенная проблема, с которой со временем сталкивается каждый второй владелец круиза, — утечка моторного масла из-под клапанной крышки.

Основными причинами этой неисправности являются:

  • деформация корпуса крышки;
  • износ уплотнителей;
  • избыточное давление в системе смазки.

Иногда аналогичная проблема возникает при переходе на другую марку масла или после замены моторного масла на масло с более низкой вязкостью по SAE. Кроме того, степень проблемы может быть разной: от небольших следов масла по периметру крышки до выдавливания большого количества смазки через прокладку, что сопровождается срабатыванием индикатора давления масла на панели приборов.

Небольшие утечки масла можно устранить, затянув болты крышки. Если проблема не исчезнет, ​​необходимо заменить прокладку и, возможно, саму крышку головки. В противном случае нарушение герметичности системы смазки может привести к неприятным последствиям:

  • Масляная пленка на блоке цилиндров влияет на его охлаждение;
  • В салоне автомобиля появляется резкий запах гари из-за того, что масло стекает на горячий выпускной коллектор;
  • Масло заполняет колодцы свечей зажигания, что сокращает срок службы свечей зажигания и вызывает сбои в работе системы зажигания;
  • необходимо регулярно доливать масло до необходимого уровня.

В результате некоторым автолюбителям приходится приобретать новую клапанную крышку с прокладкой во много раз толще, чем при замене моторного масла.

Подбор оригинальных деталей

Крышка ГБЦ с логотипом Chevrolet Cruze имеет следующие коды GM:

Инженерная модель Элемент крышки головки цилиндров Дополнительные номера Цена покрытия
1.4 (140 л.с.), A14NET GM 55561426 (старая модель)
GM 55573746 (новый чемпион)
14000 руб
Ecotec 1.6 (109 л.с.), F16D3 GM 25185117 GM 25192208 16000 руб
Ecotec 1.8 (141 л.с.), F18D4 GM 25185123 GM 55558673
GM 55564395
15 000 руб

Крышка представляет собой желобовидную деталь с загнутой внутренней стороной из термостойкого пластика. В центральной части крышки — отверстия для свечных колодцев, по периметру корпуса — 15 отверстий для крепежных болтов, которыми деталь притягивается к блоку двигателя. Сверху на крышке есть маслозаливное отверстие, закрытое пробкой.

Также в крышке головки блока Шевроле Круз находится диафрагменный клапан системы вентиляции картера (клапан PCV). Со временем диафрагма будет повреждена, а внутренняя часть клапана забьется грязью и нагаром, что может вызвать утечку масла из-под крышки головки блока цилиндров.

Совместимые прокладки для крышки клапанов

Обычная прокладка крышки ГБЦ Chevrolet Cruze изготовлена ​​из полиакриловой резины и имеет плоский профиль. Со временем он теряет эластичность, на нем появляются шероховатости, трещины и изломы. В качестве замены автомобилисты предлагают использовать аналог с Т-образным профилем (например, от «REINZ»), который за счет большей площади контакта обеспечивает более плотное прилегание к корпусу двигателя.

REINZ (Германия); 71-40674-00

CORTECO (Германия); 440514H

REINZ (Германия) 61-37240-00

REINZ (Германия) 71-38166-00

ELRING (Германия) 354.030

Процедура замены клапанной крышки

Чтобы снять старую крышку головки блока цилиндров, необходимо отключить автомобиль от источника питания, снять декоративную крышку двигателя и отсоединить высоковольтные кабели от свечей зажигания. Затем необходимо отсоединить разъем жгута проводов от разъема датчика фазы системы управления двигателем, после чего необходимо отсоединить патрубки системы вентиляции двигателя от ГБЦ.

Читайте также  Чертеж съемника для подшипника генератора

Далее торцевым ключом или храповой головкой откручивается пятнадцать болтов клапанной крышки и снимается деталь с блока цилиндров. Уплотнительные кольца устанавливаются в отверстия для крепежных болтов, которые можно снять, поддев торцевой отверткой. По периметру внутренней части клапанной крышки устанавливается прокладка, которую необходимо заменить.

Перед установкой новой детали необходимо тщательно очистить верхнюю поверхность головки блока от грязи, нагара и остатков герметика. Очистку необходимо проводить осторожно, избегая попадания посторонних частиц в двигатель.

Восстановление герметичности системы смазки

Основываясь на опыте эксплуатации, владельцы Chevrolet Cruze выделили ряд дополнительных мер по устранению протечек масла из-под клапанной крышки:

  • капитальный ремонт втулок крепежных отверстий крышки ГБЦ;
  • использование герметика;
  • использование альтернативных прокладок и уплотнительных колец;
  • установка алюминиевой клапанной крышки.

Использование альтернативной прокладки от надежного производителя и совместимых уплотнительных колец, а также использование герметика для дальнейшей надежности соединения не имеет негативных последствий и позволяет исключить утечки масла при условии отсутствия трещин и деформаций крышки ГБЦ. Следует помнить, что в двигателе можно использовать только высокотемпературные герметики, такие как черный DD 6712 от DoneDeal или серый RVT 999 от ABRO».

Владельцы Chevrolet Cruze предлагают устранять протечки масла через отверстия под крепежные болты путем шлифования втулок по высоте, чтобы обеспечить более плотное прилегание крышки к ГБЦ. Результат такой доработки неоднозначен: одни автолюбители отмечают, что утечки масла прекращаются, другие говорят, что при затяжке болтов крышка клапана с выточенными втулками ломается и ломается полностью.

Алюминиевая клапанная крышка

Кардинальное, хоть и дорогое, решение проблемы — замена штатной крышки головки блока на алюминиевую. В продаже имеются клапанные крышки на Chevrolet Cruze от компаний, специализирующихся на производстве алюминиевых узлов и агрегатов, а для автовладельцев доступны предложения от китайских производителей, распространяемые через такие ресурсы, как «Алиэкспресс».

Для обозначения применимости описания таких деталей обычно включают ссылки на следующие номера деталей:

  • GM 55564395 для двигателя F18D4.
  • GM DAEWOO 96473698 96495285 96351548 для двигателей F16D3;

В правильный комплект поставки входят алюминиевая крышка головки блока цилиндров, силиконовая прокладка особой формы, крышка маслозаливной горловины (отличная от стандартной) и герметик.

Силиконовая прокладка имеет особую схему расположения болтов, поэтому нет необходимости устанавливать уплотнительные кольца под крепеж клапанной крышки.

Некоторые владельцы для большей надежности устанавливают под болт дополнительные паронитовые прокладки диаметром 20 мм. Винты затягиваются от центра крышки к краям динамометрическим ключом с усилием 5-6 Нм, иначе возможно защемление или сдавливание прокладки.

Датчики инжектора Шевроле Круз

С развитием автомобилей, на замену карбюраторным двигателям пришли инжекторные. Они экономичнее и мощнее, но требуют большого количества датчиков, и развитой электронной системы управления двигателем. Автомобиль Шевроле Круз обладает большим количеством датчиков, которые полностью берут на себя управления двигателем автомобиля. Каждый из датчиков выполняет строго свою функцию и для правильной и безукоризненной работы двигателя, все они должны быть исправны и передавать истинные показания на блок двигателя.

В данной статье рассказывается обо всех датчиках инжектора на автомобиле Шевроле Круз, а именно об их назначении и функциях, расположении и признаках не исправности, по которыми с легкостью можно определить поломку в датчике.

Список датчиков применяемых в Шевроле Круз

  • Датчик фаз (ДФ);
  • Датчик коленвала (ДПКВ);
  • Датчик детонации (ДД);
  • Датчик дроссельной заслонки (ДПДЗ);
  • Датчик абсолютного давления (ДАД);
  • Лямбда зонд 1 и 2;
  • Датчик температуры охлаждающей жидкости (ДТОЖ);
  • Датчик скорости;
  • Датчик давления масла (ДДМ);

Все эти датчики серьезно влияют на эффективность и стабильность работы мотора, поэтому поломка или неправильная работа хотя бы одного из них значительно сказывается на работе всего двигателя в целом.

Датчик фаз

Данный датчик определяет вращение распределительного вала для более точного расчета фаз, и своевременного впрыска топлива, что позволяет значительно снизить расход топлива при этом повысив КПД двигателя.

Расположение

Датчик фаз (датчик распределительного вала) расположен рядом с ремнем ГРМ, на клапанной крышке. Месторасположение данного датчика выбрано неспроста, так как это место наиболее близко к распределительному валу, с которого датчик и считывает показания.

Признаки неисправности

  • включается индикатор неисправности двигателя
  • возможно повышение потребления топлива
  • проблемы с запуском автомобиля.

Ошибки, связанные с этим датчиком, также могут указывать и на нарушение фаз. Такое может происходить после недавнего ремонта ГРМ. Перед заменой убедитесь, что показания датчика верны. Для этого необходимо снять показания осциллографом с датчика, и с датчика коленвала, после чего сравнить их с эталонным показателем.

В случае, если показания с датчика не формируют прямоугольный импульс – проблема в датчике. Если же показания не сходятся с эталоном – необходимо проверять систему ГРМ.

Датчик положения коленчатого вала

ДПКВ один из самых главных датчиков в автомобиле, он отслеживает вращение коленчатого вала и определяет его ВМТ. Это необходимо для точной подачи искры в нужный момент времени. Датчик коленвала является единственным датчиком, при поломке которого двигатель автомобиля не запустится, а искра будет отсутствовать.

Расположение

ДПКВ на Шевроле Круз расположен внизу двигателя, с левой его стороны вблизи шкива коленчатого вала. Датчик считывает показания с задающего диска.

Признаки неисправности

  • В случае поломки автомобиль не сможет завестись, так как ЭБУ определяет вращение двигателя, и формирует искру, ориентируясь на показания датчика коленвала.;
  • Загорается «Check engine»;
  • Двигатель автомобиля может троить;

Проверять данный датчик лучше всего сканером. В случае, если автомобиль не заводится – необходимо проверить, «видит» ли ЭБУ обороты двигателя. Если нет – проблема либо в этом датчике, либо в цепи управления датчиком (проводке).

Датчик детонации

Для уменьшения детонации в двигателе применяется ДД. Он необходим для более точного выставления момента зажигания, путем корректировки угла опережения зажигания.

Расположение

Датчик детонации Шевроле Круз расположен рядом со стартером, на блоке цилиндров, прикручен одним болтом.

Признаки неисправности

  • При его поломке ЭБУ не сможет проводить корректировку угла зажигания, что негативно скажется на мощности;
  • Изменяется звук двигателя, появляется стук пальцев под нагрузкой;
  • В случае поломки на панели приборов загорится индикатор неисправности двигателя;

Выходит из строя крайне редко, но если он показывает слишком искаженные данные после ремонта двигателя – не исключено, что ремонт сделан неверно.

Датчик положения дроссельной заслонки

Для определения угла открытия дроссельной заслонки используется специальный датчик, работающий по принципу потенциометра. Датчик имеет внутри себя бегунок, которые с открытием заслонки проскальзывает по специальной дорожке и изменяет свое сопротивления отправляя сигнал на ЭБУ.

Расположение

Так как датчик должен тесно контактировать с дроссельной заслонкой находится он на корпусе дроссельного узла автомобиля.

Признаки неисправности

  • При неисправности обороты становятся нестабильными;
  • Возникнут проблемы с холостым ходом и смесеобразованием. Холостой ход скачет от 500 до 2500 об/мин;

Чаще всего ломается из-за попадания влаги при очистке дросселя. Также, проблема может быть в подводящей проводке, в случаях если датчик совсем не выдает показателей.

Датчик абсолютного давления

Датчик передает данные о разряжении воздуха на впуске в ЭБУ. На основании этих данных ЭБУ делает расчет нагрузки, которую испытывает двигатель, и принимает соответствующие коррекции. Показатель датчика абсолютного давления является одним из наиболее важных при определении корректности работы двигателя.

Расположение

Расположен данный датчик справа на впускном ресивере, над топливной рампой, прикручен одним болтом через специальное уплотнительное кольцо.

Признаки неисправности

  • В случае выхода из строя ЭБУ не может вносить верные поправки, в результате снижается мощность;
  • Возможен повышенный расход бензина;
  • Зажигается лампа «CheckEngine»;

Следует отметить что ДАД является крайне надежным датчиком и выходит из строя редко. Если ЭБУ «зажег» индикатор неисправности на показания этого датчика – следует проверять другие параметры, которые могли привести к повышению нагрузки двигателя.

Лямбда – зонд

В Шевроле Круз два датчика кислорода они оба анализируют поток выхлопных газов, на основании этих данных ЭБУ корректирует смесь и подачу топлива. Если данные превышают допустимый порог, то ЭБУ изменят пропорции топлива и воздуха для доведения выбросов до нормальных показаний.

Расположение

Датчики установлены в выпускном коллекторе, первый лямбда – зонд до катализатора, второй – после.

Признаки неисправности

Первый датчик необходим для смесеобразования, он задающий. Его отключение или поломка могут привести к:

  • Повышению расхода топлива;
  • Снижению мощности;
  • Неправильной работе двигателя;
  • Включению сигнала неисправности двигателя;

Чаще всего на данных датчиках ломается нагреватель, но ввиду расположения причиной неисправности может быть и проводка. Если причина в проводке, то датчик можно починить, в противном случае – заменить.

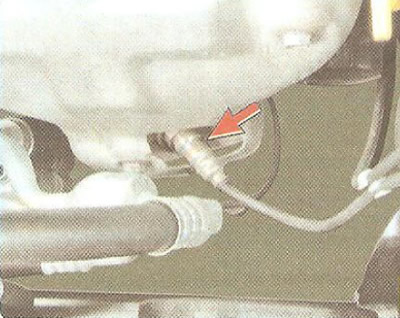

Второй лямбда – зонд работает по тому – же принципу, но необходим только для оценки эффективности работы катализатора. В случае поломки, либо удаления катализатора он включает Check Engine, но изначально на работу двигателя он влияния не оказывает.

В данном случае датчик можно и не менять, а просто прошить автомобиль под нормы экологичности Евро – 2, отключив его программно. После этой процедуры ЭБУ не будет «видеть» данный датчик.

Датчик температуры охлаждающей жидкости

ДТОЖ необходим для определения температуры антифриза. Эти данные ЭБУ использует, чтобы увеличивать подачу топлива «на холодную», а также для включения вентилятора охлаждения, когда двигатель нагревается до критических температур, такое чаще всего происходит, когда автомобиль стоит в пробке.

ЭБУ просто не сможет адекватно оценить состояние двигателя, если данный датчик выдает ложные параметры.

В случае, если датчик сломан, и не выдает никаких показателей, ЭБУ переводит двигатель в аварийный режим, включает вентилятор на непрерывную работу, и увеличивает подачу топлива. В данном случае необходимо заменить датчик как можно быстрее, ведь аварийный режим может привести к тому, что вентилятор сгорит.

Проверить датчик температуры проще при помощи сканера. Нужно посмотреть показания на ЭБУ, после чего замерить температуру двигателя пирометром. Если значения сильно отличаются – датчик неисправен.

Расположение

Расположен датчик температуры охлаждающей жидкости на Шевроле Круз между первым и вторым цилиндром, около катушек зажигания.

Признаки неисправности

Если данный датчик выдает неправильные показатели, могут быть проблемы с:

  • Запуском двигателя;
  • Смесеобразованием;
  • Охлаждением и своевременным включением вентилятора;
  • Повышением нагрузки на двигатель;
  • Будет гореть лампочка «Check engine»;
  • Вентилятор может непрерывно работать;

Датчик скорости

Считывает вращение с коробки передач, и передает в ЭБУ. Блок двигателя использует эти данные для определения скорости автомобиля, корректировки оборотов, передает эти данные на панель приборов.

Расположение

Находится датчик скорости Шевроле Круз на коробке передач, сверху к нему подходит цепь питания от ЭБУ в виде разъема.

Признаки неисправности

Зажигается лампа-индикатор неисправности двигателя;

Возможны проблемы с оборотами;

Неверные данные спидометра или полное их отсутствие;

Не всегда данные проблемы связаны именно с этим датчиком. Возможны также проблемы в механизме коробки передач, на той части, с которой снимает показания датчик, а так же банальное загрязнение датчика стружкой или нагаром масла. Чтобы убедиться в неисправности датчика необходимо снять датчик, снять с него показания осциллографом или сканером, вращая нижнюю часть датчика, например, шуруповертом. В случае, если датчик реагирует на вращение – проблема в ответном механизме коробки.

Читайте также  Что будет если щетки генератора стерлись ваз

Датчик давления масла

Давление масла один из важнейших показателей в двигателе автомобиля, ведь без масла двигатель не способен проработать и несколько минут. Масло под давлением подается в ГБЦ для смазки трущихся деталей и иногда случается что в связи с поломкой давление масла падает и ГБЦ перестает смазываться, а поршня не получают нужного количества масла, что может привести к заклиниванию ДВС. Чтобы такого не произошло и при потере давления масла, вовремя остановить двигатель, используется специальный датчик давления масла.

Расположение

Для более точного отслеживания давления масла датчик расположен в масляном насосе, около шкива коленчатого вала.

Признаки неисправности

В случае неисправности либо при аварийных показаниях:

  • Включает индикатор масла на панели приборов;
  • Может указывать на проблемы с масляным насосом;
  • Может указывать на проблемы с уровнем масла;

Проверка датчика осуществляется только после замера давления масла в двигателе, так как датчик является полностью механическим, какими либо приборами проверить его целостность невозможно.

Chevrolet Cruze. Признаки прогара клапанов двигателя

Chevrolet Cruze. Признаки прогара клапанов двигателя

Признаками прогоревшего клапана можно назвать троение двигателя, дым из сапуна (сапун – клапан для вентиляции картера и выхода лишнего давления) и при длительной работе двигателя с прогоревшим клапаном – увеличение расхода топлива. Объясним народное понятие «мотор троит». Это означает неисправность одного цилиндра, что проявляется в потере мощности и приемистости, появлении вибрации и выстрелов в выхлопной трубе. Но указанные признаки прогоревшего клапана неоднозначны. Двигатель также может троить из-за неработающих свечей или слабой искры. Дым из сапуна может быть также при повреждении поршня. Но тут есть отличительный признак – цвет дыма должен быть сизым, а свеча покрыта маслом, что связано с поломкой поршня. В случае прогара свеча остается сухой. Заметим, что, прогоревший клапан в карбюраторном двигателе и в инжекторе дает одинаковые симптомы, т.к. разница лишь в системе впрыска топлива.

Прогар клапана является распространенной проблемой бензиновых и дизельных моторов. Данная неисправность возникает как на относительно «свежих» двигателях, так и на силовых агрегатах с внушительным пробегом. На начальном этапе крайне важно точно определить характер неисправности, так как дальнейшая эксплуатация двигателя с прогаром клапанов сильно усугубляет последствия такой поломки и приводит к дорогостоящему ремонту.

Причины прогара клапанов

Прогар клапанов возникает по разным причинам. Для моторов, которые предполагают необходимость периодической регулировки клапанов, прогар клапана часто происходит по причине несвоевременной регулировки теплового зазора клапанов. На двигателях с автоматической регулировкой указанного зазора выход из строя гидрокомпенсаторов также нередко приводит к тому, что клапан прогорает.
Основными причинами прогара клапанов двигателя являются:
-клапана сильно зажаты;
-изношена направляющая втулка клапана;
-изношен стержень самого клапана;
-двигатель работает на обедненной смеси (особенно при наличии ГБО);

Последствия езды с прогоревшим клапаном бывают разные, начиная от повышенного расхода топлива и заканчивая выгоранием седла клапана. В отдельных случаях прогоревшее седло клапана приводит к необходимости ремонта седла или даже полной замены головки блока цилиндров.
Прогоревший клапан может в один момент разрушиться, после чего осколки клапана попадают в цилиндр двигателя. В результате могут возникнуть серьезные повреждения поршня, дефекты ГБЦ или БЦ. В последнем случае существует риск того, что большой кусок прогоревшего клапана пробьет блок цилиндров двигателя, что является фактическим выведением из строя не только головки блока и поршневой группы, но и блока цилиндров. В такой ситуации длительная эксплуатация мотора с прогоревшим клапаном может привести к необходимости замены всего двигателя.
Признаки прогоревшего клапана
Основным признаком прогара клапанов является заметное троение двигателя на разных режимах его работы. Также в случае с прогоревшим клапаном двигатель сильно теряет мощность, заметно повышается расход топлива. Определенная сложность диагностики прогоревших клапанов без разборки двигателя и снятия ГБЦ заключается в том, что мотор может троить по разным причинам:
-износ ЦПГ, снижение компрессии в цилиндрах;
-проблемы со свечами зажигания, неисправности высоковольтных проводов и т.п;
-неполадки в системе питания двигателя, неисправность инжекторных форсунок;

Что делать если прогорел клапан?

В случае прогоревших клапанов ремонт заключается не только в их замене, но и в выяснении причины прогара. Поэтому следует проверить системы зажигания и охлаждения. Если вы заменили и притерли один клапан, не пожалейте времени и притрите остальные. Заменить клапан можно не только на СТО, но и в гараже, если вы знакомы с основами ремонта. Таким образом, клапан – важная деталь мотора, поэтому чтобы обезопасить себя от ремонта лучше проводить регламентные работы вовремя.

Определение прогара клапана без снятия головки блока

Первым делом необходимо определить неработающий цилиндр. Способы проверки во многом напоминают диагностику неисправных свечей зажигания. Для проверки следует завести двигатель, после чего при работающем моторе на холостых оборотах потребуется по одному снимать колпаки со свечей зажигания.
После снятия каждого свечного колпачка нужно внимательно следить за оборотами холостого хода и за общей стабильностью работы двигателя. Если мотор начал троить сильнее или глохнуть, тогда цилиндр, с которого сняли колпачок, является рабочим. В том случае, если после снятия колпачка работа двигателя не меняется или обороты изменяются незначительно, тогда проблемный цилиндр обнаружен.
Затем нужно выкрутить свечу зажигания на неработающем цилиндре и заменить ее на заведомо исправную, а также проверить высоковольтный бронепровод данного цилиндра на работоспособность. Также не лишней будет проверка катушки зажигания и т.д. Последующий запуск двигателя покажет, кроется ли проблема в элементах системы зажигания автомобиля или необходима дальнейшая диагностика.
Если характер работы мотора после установки рабочей свечи, замены высоковольтного провода и проверки других компонентов системы зажигания не изменится (двигатель продолжает троить), тогда высока вероятность более серьезных поломок:
-прогар клапана ГРМ;
-неисправности ЦПГ;

Прогар клапанов означает, что в цилиндре снижается компрессия по причине нарушения герметичности камеры сгорания (неплотности во время прилегания впускного или выпускного клапана, разрушение тарелки и/или седла клапана). Износ цилиндро-поршневой группы и поломка поршня также приводят к тому, что в проблемном цилиндре окажется низкая компрессия. Также цилиндр может не работать по причине залегания или поломки поршневых колец.
Теперь необходимо локализовать неисправность, то есть точно определить прогар клапана или выявить проблемы с ЦПГ. Наиболее распространенным способом определения прогоревших клапанов является замер компрессии в цилиндрах.
Низкая компрессия явно свидетельствует о неисправности, при этом следует учитывать один нюанс. Установить прогара клапана и исключить неполадки ЦПГ только по показателю компрессии не получится. Дело в том, что компрессия в двигателе может снижаться как в результате прогоревшего клапана, так и по причине поломки поршневых колец, а также ряда других дефектов. По этой причине параллельно замеру компрессии следует провести дополнительную диагностику двигателя.
Простейшим способом определения прогара клапана после того, как вы измерили компрессию в цилиндрах, является заливка нескольких «кубиков» моторного масла через свечной колодец. Затем компрессию нужно измерить повторно. Поднятие компрессии в цилиндре после заливки масла укажет на то, что образовалась масляная пленка, играющая роль «уплотнителя». Такое явление характерно в случае износа поршневой. Если показатель компрессии не изменился, значит, имеет место прогар клапана, так как масло в цилиндре в этом случае никак не повлияет на компрессию.
Также для определения прогара клапанов следует осмотреть свечу зажигания на проблемном цилиндре. Явный признак прогара клапана является тем, что свеча зажигания окажется полностью сухой, то есть не имеет характерного масляного налета. Также из сапуна двигателя может выходить дым или воздух. Интенсивность появления дыма напрямую зависит от степени износа ЦПГ.
Что касается поломок, которые связаны с поршневой, свеча в таком случае покрыта маслом, из сапуна можно наблюдать появление сизого дыма. Отметим, что масло на свече является косвенным признаком. Даже если свеча зажигания сухая или покрыта небольшим нагаром, но из сапуна идет дым, тогда указанный признак свидетельствует о проблемах с поршнем или поршневыми кольцами. На новых моторах с небольшим пробегом высока вероятность того, что поршневые кольца залегли.
Добавим, что появление моторного масла, которое выходит через сапун, также указывает на неисправность перегородок между поршневыми кольцами. С учетом вышесказанного можно точно определить, почему снизилась компрессия в двигателе, выявить проблемы с цилиндропоршневой группой или определить прогар клапанов ГРМ.

Последствия прогара клапана
Если прогоревший клапан долго не менять, а ездить, то первое будит большой расход топлива, так как двигатель не выдает свою нормальную мощность, а самое страшное что начнет выгорать седло клапана, седло клапана может выгореть очень сильно, что придется менять головку, или везти головку в специализированную мастерскую по замене седла клапана. Редко, но может быть и так, откалывается кусок клапана и падает в цилиндр, если большой кусок то хана поршню и сильно побьет головку, если маленький кусочек, то побьет головку и поршень. Видел двигатель, когда отлетела полностью шляпа клапана и разбила поршень, головку (это пол беды) но и пробило цилиндр в блоке ВАЗовского двигателя (хана движку) из-за бракованного нового клапана.
Клапана прогорают от разных причин, клапан был зажат, очень бедная смесь топлива (особенно если двигатель работает на газе), большой износ направляющей втулки клапана (клапан сильно болтается в направляющей втулки), или износ самого штока клапана (истирание штока клапана).
Если ездите на газу, то желательно каждые 10тысячь километров регулировать клапана, газ очень сильно жжет клапана, особенно если очень бедно настроена подача газа. Заметил, при регулировке клапанов, те машины что ездят на газу почти всегда выпускные клапана слегка поджаты (еще не зажаты но щуп уже не проходит), и стоит запустить регулировку клапанов как обязательно зажмется клапан и прогорит. А те машины что ездят на бензине, менее подвержены прогару клапана.
Не старайтесь обеднять подачу газа пытаясь сэкономить, из за бедной смеси двигатель теряет мощность и наоборот идет перерасход газа так как приходится больше давить на педаль газа, плюс идет выгорание клапанов и седел клапанов. Когда газ настроен правильно то мощность двигателя вырастает и не ощущается разницы при езде на бензине или газе. Но не забывайте чаще регулировать клапана при езде на газе. Обычно приезжают регулировать клапана тогда когда появился шум клапанов, но это подойдет тем кто ездит на бензине, при езде на газе не ждите когда появится шум клапанов, скорей всего он не появится, а клапан зажмется и прогорит.

Яков Кузнецов/ автор статьи

Приветствую! Я являюсь руководителем данного проекта и занимаюсь его наполнением. Здесь я стараюсь собирать и публиковать максимально полный и интересный контент на темы связанные ремонтом автомобилей и подбором для них запасных частей. Уверен вы найдете для себя немало полезной информации. С уважением, Яков Кузнецов.

Понравилась статья? Поделиться с друзьями:
NEVINKA-INFO.RU
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
