Установка ремня генератора бмв е39 м52

Снятие и установка / натяжение поликлинового ремня

С помощью широкого поликлинового ремня от коленчатого вале осуществляется привод насоса охлаждающей жидкости, вентиляторе с вязкостной муфтой и генератора. При наличии системы кондиционирования привод компрессора на всех моделях автомобилей осуществляется дополнительным поликлиновым ремнем. Так как поликлиновые ремни расположены в параллельных плоскостях один позади другого, то для снятия ремня, расположенного позади, требуется демонтаж ремня, расположенного перед ним. Поликлиновой ремень подлежит замене, если имеются названные ниже дефекты:

хрупкость и наличие трещин;
шумы (например, при попадании смазки);
поперечные трещины на клиньях, разрушение клиньев, отложения грязи и мелких камней между клиньями, бахромистость или изношенность боковых поверхностей клиньев, см. также с. 194.

Внимание: Если снимаемый ремень будет устанавливаться снова, то перед снятием необходимо пометить мелом направление его движения. Это позволит сохранить прежнее направление движения ремня после его установки.

Замене поликлинового ремня компрессоре системы кондиционирования (все модели)

Компрессор системы кондиционирования приводится широким поликлиновым ремнем, имеющим автоматическое натяжение.

Автомобиль поднять. Снять нижний кожух моторного отсека.

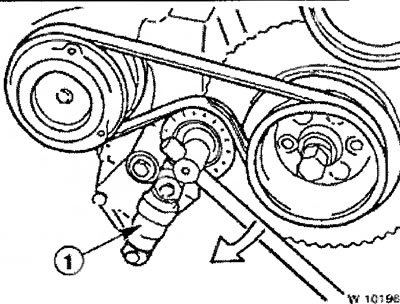

Вставить ключ с наружным шестигранником в головку болта крепления ролике натяжителя. Медленным поворачиванием ключа в направлении часовой стрелки сжать гидравлический натяжной элемент -1- и снять поликлиновой ремень.

В соответствии с изображенной схемой наложить на ременные шкивы новый поликлиновой ремень, при этом натяжной ролик, как и при снятии ремня, повернуть до упора вправо. Обратить внимание не правильность положения ремня в канавках ременных шкивов.

Отпустить натяжной ролик поворотом ключа против часовой стрелки. Усилие натяжения задается натяжным элементом. величина натяжения не регулируется.

Установить нижний кожух моторного отсеке. Автомобиль опустить.

Замене поликлинового ремня, модели 520i/523i/528i

Поликлиновой ремень приводит генератор, насос охлаждающей жидкости и насос гидроусилителя рулевого механизма.

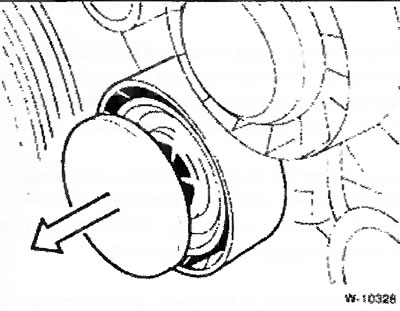

Снять крышку натяжного ролика.

Вставить ключ с наружным шестигранником в головку болте крепления ролика натяжителя. Медленным поворачиванием ключа в направлении часовой стрелки сжать гидравлический натяжной элемент и снять поликлиновой ремень.

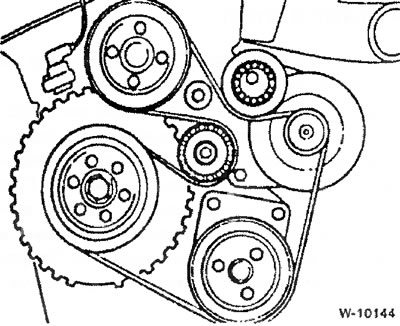

В соответствии с изображенной схемой наложить на ременные шкивы новый поликлиновой ремень, при этом натяжной ролик, как и при снятии ремня, повернуть до упора вправо. Обратить внимание на правильность положения ремня в канавках ременных шкивов.

Отпустить натяжной ролик. Усилие натяжения задается натяжным элементом, величина натяжения не регулируется.

Замена поликлинового ремня, модель 525tds

Поликлиновой ремень в дизельном двигателе приводит генератор, насос охлаждающей жидкости и насос гидроусилителя рулевого механизма.

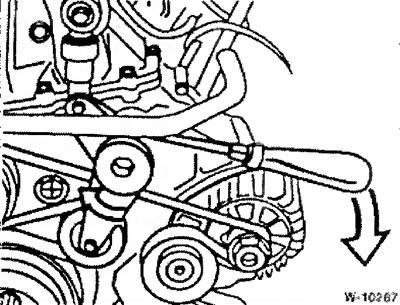

Приставить к натяжному элементу мощную отвертку или соответствующий рычаг, см. рисунок. Нажимая отверткой вниз, сжать натяжитель и снять поликлиновой ремень.

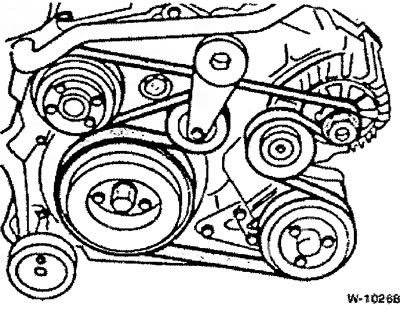

В соответствии с изображенной схемой наложить на ременные шкивы новый поликлиновой ремень, при этом сжать натяжитель, как и при снятии ремня. Обратить внимание на правильность положения ремня в канавках ременных шкивов.

Замена поликлинового ремня, модель 520d

Если необходимо, снять жалюзи радиатора.

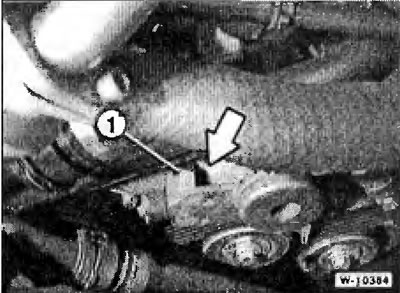

Наружный четырехгранник удлинителя торцовой головки размером ½ дюйма вставить как рычаг в отверстие -стрелка-.

Внимание: Ни в коем случае не использовать для этого отвертку, т.к. это может привести к разрушению отверстия.

Медленным поворачиванием удлинителя в направлении часовой стрелки сжать гидравлический натяжной элемент. В сжатом положении натяжной элемент зафиксировать с помощью штифта или хвостовика сверла, вставив его через отверстие -1- в отверстие на кронштейне.

Как и у двигателя модели 525tds наложить не ременные шкивы новый поликлиновой ремень, при этом сжать натяжной ролик, как и при снятии ремня. Обратить внимание не правильность положения ремня в канавках ременных шкивов.

Отпустить натяжной ролик и удалить рычаг. Усилие натяжения задается натяжным элементом, величина натяжения не регулируется. Если вставлялся, вытащить фиксирующий штифт.

Снятие, установка и натяжение клинового ремня БМВ 5 Е39

Снятие, установка и натяжение клинового ремня

Привод насоса охлаждающей жидкости с вязкостной муфтой и генератора осуществляется от коленчатого вала через широкий клиновой ремень. При наличии кондиционера его компрессор приводится в движение от дополнительного клинового ремня. Ремни находятся друг за другом. Для снятия дальнего ремня необходимо снять предыдущий.

Клиновой ремень следует заменить при:
a) Ломкости ремня и образовании трещин.
b) Появлении шума (например, вследствие замасливания).
c) Повреждениях типа: поперечных трещин в каркасе, обрывах каркаса, отложениях в виде грязи и мелких камней между элементами каркаса, разлохмачивании или боковом износе резинового каркаса, обратитесь к Разделу Проверка состояния приводных ремней.

Если снятый ремень будет вновь применяться, необходимо сохранить направление его вращения. Перед снятием ремня направление вращения необходимо отметить мелом.

Замена клинового ремня компрессора кондиционера

Компрессор охлаждения приводится в движение широким клиновым ремнем, натяжение которого осуществляется автоматически.

1. Поднимите и установите автомобиль на подставки. Отверните болты крепления и снимите нижнюю облицовку двигательного отсека, обратитесь к Разделу Снятие и установка нижнего щитка двигательного отсека.

2. Установите на болт натяжного ролика ключ с внутренним шестигранником. Медленным вращением по часовой стрелке гидравлический натяжной элемент (1) сжимается. Снимите клиновой ремень. Обратитесь к сопроводительной иллюстрации.

3. Наденьте новый ремень согласно схеме прокладки. При этом натяжной ролик как при снятии поверните полностью направо. Следите за правильностью укладки ремня.
4 Разгрузите натяжной ролик, отпустив ключ с внутренним шестигранником. Сила натяжения ремня натяжным роликом не регулируется.
5 Установите нижнюю облицовку двигательного отсека. Опустите автомобиль на колеса.

Замена клинового ремня

Клиновой ремень приводит в движение генератор, насос охлаждающей жидкости и насос гидроусилителя руля.

1. Снимите муфту вентилятора с вентилятором, обратитесь к Разделу Снятие и установка вентилятора и муфты вентилятора.

2. Снимите крышку с натяжного ролика. Обратитесь к сопроводительной иллюстрации.

3. Вставьте ключ с внутренним шестигранником в болт на натяжном ролике. Медленно поворачивая по часовой стрелке, сожмите гидравлический натяжитель. Снимите клиновой ремень.

4. Наденьте новый ремень согласно схеме прокладки. При этом натяжной ролик как при снятии поверните полностью направо. Следите за правильностью укладки ремня

5. Разгрузите натяжной ролик, отпустив ключ с внутренним шестигранником. Сила натяжения ремня натяжным роликом не регулируется.
11 Установите муфту вентилятора с вентилятором, обратитесь к Разделу Снятие и установка вентилятора и муфты вентилятора.

Дизельный двигатель автомобиля модели 525tds имеет широкий клиновой ремень, приводящий в движение генератор, насос охлаждающей жидкости и насос гидроусилителя руля.

2. Установите достаточно прочную отвертку или какой-либо рычаг на натяжном элементе. Нажмите на рычаг, сжав натяжитель ремня и снимите ремень. Обратитесь к сопроводительной иллюстрации.

3. Наденьте новый ремень согласно схеме прокладки. При этом натяжной ролик, как при снятии, поверните полностью направо. Следите за правильностью укладки ремня.

4. Разгрузите натяжной ролик, отпустив ключ с внутренним шестигранником. Сила натяжения ремня натяжным роликом не регулируется.
5. Установите вентилятор с вязкостной муфтой, обратитесь к Разделу Снятие и установка вентилятора и муфты вентилятора.

Ремень генератора Bmw 5 (E39) 4

Количество ребер: 5
Длина [мм]: 865

Вес [кг]: 0.084

Количество ребер: 5
Длина [мм]: 890

Вес [кг]: 0.159

Количество ребер: 5
Длина [мм]: 905

Длина [мм]: 1555
Вес [кг]: 0.159
Количество ребер: 6

Количество ребер: 6
Длина [мм]: 1555

Материал: EPDM (Этилен-пропиленовый каучук)
Цвет: черный
Количество ребер: 5
Ширина [мм]: 17.8,17
Длина [мм]: 865
Учитывать технические данные

Количество ребер: 6
Для длинны ремня [мм]: 1538

Вес [кг]: 0.16

Материал: EPDM (Этилен-пропиленовый каучук)
Цвет: черный
Количество ребер: 5
Ширина [мм]: 17.8,17
Длина [мм]: 890
Учитывать технические данные

Количество ребер: 6
Для длинны ремня [мм]: 1555

Длина [мм]: 1538
Количество ребер: 6

Количество ребер: 5
Длина [мм]: 862.0

Материал: EPDM (Этилен-пропиленовый каучук)
Цвет: черный
Количество ребер: 5
Ширина [мм]: 17.8
Длина [мм]: 908

Количество ребер: 5
Длина [мм]: 865

Количество ребер: 5
Длина [мм]: 890.0

Материал: EPDM (Этилен-пропиленовый каучук)
Цвет: черный
Количество ребер: 6
Ширина [мм]: 21.36,20
Длина [мм]: 1540
Учитывать технические данные

Количество ребер: 5
Длина [мм]: 890

Количество ребер: 5
Длина [мм]: 907.0

Материал: EPDM (Этилен-пропиленовый каучук)
Цвет: черный
Количество ребер: 6
Ширина [мм]: 21.36,20
Длина [мм]: 1555
Учитывать технические данные

Вес [кг]: 0.084

Длина [мм]: 865
Количество ребер: 5

Количество ребер: 5
Длина [мм]: 908

Количество ребер: 6
Длина [мм]: 1538.0

Длина [мм]: 890
Количество ребер: 5

Количество ребер: 6
Длина [мм]: 1540

Количество ребер: 6
Длина [мм]: 1555.0

Вес [кг]: 0.16

Ремень генератора Bmw 5 (E39) 4 — оригиналы и аналоги, по низким ценам от прямых производителей и дистрибьютеров. Гарантия на весь товар и легкий возврат. Огромный выбор с проверкой по Вин коду. Консультации специалистов и удобный подбор в оригинальных каталогах. Ассортимент нашего интернет-магазина, один из самых больших в России.

Независимо от того, где вы находитесь, мы доставим товар в указанные сроки, и он гарантированно подойдет на заявленный автомобиль. Мы знаем все о специфичности запчастей и их применимости. Не сомневайтесь в выборе той или иной запчасти, мы все равно проверим каждый заказ на соответствие и перезвоним, таким образом мы страхуем вас от возможных ошибок, обеспечиваем лучший сервис при покупке и безупречную поддержку клиентов.

Установка ремня генератора бмв е39 м52

Для того чтобы снять генератор переменного тока, вам нужно будет снять вентилятор охлаждения, кожух и приводной ремень вспомогательного оборудования. Смотрите наши технические статьи по удалению этих компонентов и следуйте инструкциям оттуда.

Отсоедините отрицательную клемму аккумулятора. Чтобы разомкнуть цепь и вынуть всю электроэнергию из автомобиля.

Работая в передней части двигателя. Снимите верхнюю крепежную деталь крепления холостого хода с помощью 16-миллиметрового ключа или гнезда с храповиком.

Снимите нижний болт крепления генератора диаметром 16 мм (зеленая стрелка) под генератором.

Потяните вверх генератор переменного тока, чтобы снять его с нижнего крепления. Вы можете использовать монтировку, чтобы рычагом вверх поднять генератор переменного тока, чтобы снять его. Потому что он будет плотно прилегать.

Наклоните генератор вниз. В задней части генератора переменного тока нажмите на фиксирующий зажим (зеленая стрелка) для небольшого разъема и отсоедините его. Потянув за него в направлении синей стрелки.

Используйте гнездо диаметром 13 мм. Чтобы снять крепление положительного кабеля генератора переменного тока (зеленая стрелка). Теперь вы можете вытащить генератор из машины. Чтобы установить генератор переменного тока, выполните обратные шаги для снятия. Не забудьте проложить всю проводку, как это было раньше. И проверить систему зарядки и выравнивание приводного ремня по завершении.

Для того чтобы снять генератор переменного тока на восьмицилиндровом двигателе. Вам нужно будет снять вентилятор охлаждения. Кожух. Вспомогательный приводной ремень и натяжитель. Следуйте инструкциям в нашей технической статье о том, как удалить эти компоненты, и следуйте этим шагам дальше.

Отсоедините отрицательную клемму аккумулятора. Чтобы размыкать цепь и отключать все электрическое питание от автомобиля.

Снимите натяжитель ремня. Затем снимите 13-миллиметровый Нижний крепежный болт генератора переменного тока. Это последний крепежный болт для генератора переменного тока. Первые два снимались, когда вы снимали натяжитель ремня.

Вы не сможете потянуть генератор вперед, чтобы снять проводку с задней панели. Посмотрите на заднюю часть генератора между двигателем и кузовом автомобиля и снимите 13-миллиметровую гайку (зеленая стрелка). Которая крепит положительный провод батареи к генератору.

Теперь вы можете переместить генератор вперед. Отсоедините маленький разъем, сжав фиксирующий зажим и потянув разъем в направлении синей стрелки. Теперь вы можете извлечь генератор из автомобиля. Чтобы установить генератор, выполните обратные шаги для удаления. Не забудьте проложить всю проводку, как это было раньше. И проверить систему зарядки и выравнивание приводного ремня по завершении.

Замена ремня генератора бмв е39

На днях выбрал время и заменил ролики и ремни генератора и кондиционера, скрип одного из них при прогреве с наступлением мороза сильно напрягал!
Как обычно все такие расходники заказывал на Экзисте, и немного наколося! Было заказано по схеме:

— Contitech 5PK865 Ремінь поликлиновыйЖ;
— Contitech 6PK1538 Ремінь поликлиновый;
— Optimal 0-N1919S Шків, натяжний;
— Ina 532 0418 10 Ролик ремня приводного обводной.

С последним наименованием прогадал, он не подошёл, выявилось уже при установке. Как оказалось на машинах после 2002 года они отличаются, мне бы как раз стали идеально 2 одинаковых Optimal 0-N1919S Шків, натяжний. Но так как был выходной и оттягивать это дело нельзя было, выбрали лучший из моих двух, разобрали, вымыли и снова смазали смазкой, после чего собрали и установили его на месте ролика кондиционера. Потому что, если его хватит ненадолго, его в том месте проще заменить, чтоб снова не снимать вискомуфту, что затратно по времени!
