Замена ремня и генератора на Volkswagen Golf

В процессе эксплуатации автомобилей Volkswagen Golf ремень генератора подвергается постоянной нагрузке и, как следствие, износу. Необходимо уметь определять степень его натяжения и устанавливать момент, когда требуется срочная замена. Посмотрим далее, как выполняются эти и другие работы, связанные с работой и обслуживанием генератора.

  1. Признаки растянувшегося ремня электрогенератора
  2. Самостоятельное натяжение ремня генератора
  3. Замена ремня генератора Volkswagen Golf
  4. Как заменить ролик
  5. Замена генератора

Признаки растянувшегося ремня электрогенератора

Согласно техническому регламенту, поликлиновый ремешок нужно периодически проверять на наличие следов износа. При обнаружении трещин и потёртостей он подлежит замене, а заодно с ним целесообразно установить и новый натяжной механизм (ролик).

Особое внимание владельцам Volkswagen Golf рекомендуется обращать на следующие признаки:

  • появление следов расслоений верхнего слоя или корда;
  • появление трещин, разрывов, надрывов верхнего резинового слоя;
  • возникновение явления бахромы нитей;
  • отвердевание кромок или видимый глазом износ;
  • наличие следов смазки или течи других рабочих жидкостей.

Самостоятельное натяжение ремня генератора

Необходимость натянуть ремень обусловлена, с одной стороны, его ускоренным износом, а с другой, тем, что плохое натяжение приводит к недостаточному заряду батареи. Перетяжка также чревата последствиями — быстрее изнашиваются подшипники генератора. Нормальная величина прогиба составляет от 10 до 15 мм, если прикладываемое усилие составит 10 кгс. Замеры проводятся на участке от шкива коленвала до генератора.

А порядок выполнения таких работ будет проходить следующим образом:

  1. Поочерёдно ослабляем крепление нижней и верхней гайки, крепящих генератор.
  2. Отведём его в сторону от блока цилиндров путём прокрутки по часовой стрелке регулировочного болта.
  3. Возвращаем генератор в прежнее положение — таким образом, ослабляется натяжение ремня.
  4. Проворачиваем коленвал на пару оборотов по часовой стрелке, после чего вторично проверяем степень натяжения. Если необходимо, регулировка повторяется ещё раз.
  5. Обе гайки генератора затягиваются по максимуму.
  6. Регулировать степень натяжения удобнее под автомобилем. Для этой цели придётся демонтировать защиту картера силового агрегата.

Замена ремня генератора Volkswagen Golf

Итак, теперь посмотрим, как происходит замена ремня генератора Golf 3. Процедура не слишком сложная и затратная по времени. Основной перечень действий сводится к следующим шагам:

  1. Убираем нижний защитный брызговик в моторном отсеке, защищающий двигатель от лишней грязи.
  2. Ослабив натяжение, демонтируем генераторный ремень, сделанный из поликлина. Для этого по часовой стрелке поворачиваем главный затяжной болт натяжного ролика.
  3. Новый ремень устанавливаем прямо на шкивы силового агрегата. Чтобы сделать это правильно, лучше заранее наметить стрелками, где она находился ранее.
  4. При освобождении ролика от фиксации он автоматически натянет ремешок привода генератора.
  5. Можно ставить на место защиту двигателя, заводить его и проверять работоспособность узла в целом.

Как заменить ролик

Прежде чем начать менять вышедший из строя натяжитель, нужно понять причины этого явления и точно ли причина кроется в нём. Для выполнения таких работ потребуется запастись динамометрическим ключом, трещоточным ключом и гаечным на 13 и 15 мм.

Далее работы будут выполняться по следующему алгоритму:

  1. Демонтируем пластиковую накладку двигателя.
  2. Убрав специальную клипсу, извлекаем патрубок с охлаждающей жидкостью.
  3. Ключом с головкой на 15 отжимаем старый натяжной механизм, затем снимаем генераторный ремень.
  4. Откручиваем крепёжные болты натяжного механизма, достаём его.
  5. Устанавливаем новый ролик, заранее купленный.
  6. Закручиваем крепёжные болты и затягиваем их динамометрическим ключом.
  7. Ставим новый поликлиновый ремешок и проверяем, на месте ли находятся дорожки ролика.
  8. Отжав ролик, извлекаем его фиксатор. Снова отпускаем его немного, тем самым обеспечивая натяжение ременного механизма.
  9. Ставим на прежнее место патрубок охлаждающей жидкости.
  10. Осталось вернуть обратно пластиковую защитную накладку мотора.

На этом работы по замене натяжного механизма можно считать завершёнными.

Замена генератора

Снять генератор на Volkswagen Golf для ремонта подшипников или его щёток необходимо при отключенной аккумуляторной батарее. Это вполне можно сделать в собственном проветриваемом и отапливаемом гараже.

Последовательность действий будет примерно следующей:

  1. На тыльной стороне узла находим и отсоединяем штекер. От него отключаем клеммы B+ и D+.
  2. Снимаем защиту двигателя, чтобы получить полноценный доступ к электросистеме.
  3. Ослабляем натяжение ручейкового ремня, а затем снимаем его полностью.
  4. Откручиваем крепёжные болты, отвечающие за фиксацию генератора.
  5. От него следует отбросить держатель провода.
  6. Извлекаем старый генератор из капотного отсека.
  7. Для установки нового узла выбиваем на 4 мм пару резьбовых втулок.
  8. Дальнейшая установка и сборка производится в последовательности, противоположной тому, как мы действовали при снятии.

На некоторых модификациях двигателей могут иметься определённые корректировки этого вида работ. В частности, на авто с кондиционером следует выкрутить 3 болта крепления компрессора и сдвинуть его вверх, не снимая полностью.

Посмотрим отдельно, как снять или подключить новый генератор для машин, оснащённых дизельной силовой установкой. Будем придерживаться нижеприведённого порядка действий:

  1. Отключаем АКБ.
  2. Снимаем защиту двигателя, как уже описывалось ранее.
  3. Демонтируем прокладку, поглощающую шумы.
  4. Отцепив стопорную скобу и разъединяя зажим, отсоединим 3-й трубопровод для наддува воздуха.
  5. Разжав хомуты крепления, отсоединяем пластиковые шланги.
  6. Достаём 3-й трубопровод из капотного отсека.
  7. Отбрасываем шлангу низкого давления, а затем штекер.
  8. Выкручиваем крепёжные болты 6-го трубопровода, отвечающего за наддув воздуха.
  9. Демонтируем брызговик силового агрегата.
  10. Выкручиваем теперь нижние болты крепления воздухопровода и вытаскиваем его наверх.
  11. Теперь пришла пора высвободить топливный фильтр и отложить его в сторону, не откручивая шлангов.
  12. Последующие действия будут аналогичны тем, что выполнялись для бензиновых двигателей.

Обслуживание, снятие, установка генераторного узла не является более сложной, чем на других немецких автомобилях. Придерживаясь изложенных выше инструкций, Вы вполне справитесь с этим самостоятельно или с помощником. Также приглашаем поделиться опытом проведения работ других обладателей Volkswagen Golf различных модификаций и поколений. Возможно, у вас также возникнут вопросы по теме материала — не стесняйтесь задавать их в комментариях.

Ручейковый ремень — снятие и установка
Силовой агрегат. Ремонт двигателя. Фольксваген Гольф 5

С помощью ручейкового ремня в действие приводятся все вспомогательные агрегаты.

В зависимости от комплектации и типа двигателя такими агрегатами являются:

  • генератор;
  • водяной насос:
  • компрессор кондиционера (см. иллюстрацию 19.0).

Натяжение ручейкового (поликлинового) ремня выполняется натяжным роликом. Проверка натяжения ручейкового ремня в рамках технического обслуживания не требуется.

Внимание! Если после снятия ручейкового ремня планируется его повторная установка, то перед снятием следует обозначить маркером или мелом направление его вращения. Вращение двигателя, если смотреть со стороны ручейкового ремня, происходит вправо, т.е. по часовой стрелке. Если ремень будет установлен против прежнего направления вращения, то это увеличивает его износ, а также может привести к разрыву.

Автомобили с дизельным двигателем, с бензиновым двигателем объемом 16 литра BGU/BSE/BSF, бензиновым двигателем (T)FSI объемом 2,0 литра AXW/BLR/BLX/BLY/AXX

Внимание! Расположение деталей привода ручейкового ремня у автомобилей с бензиновым двигателем объемом 1,6 литра BGU/BSE/BSF и с бензиновым двигателем (T)FSI объемом 2,0 литра практически идентично.

Снятие

1. Снимите брызговик (защиту) двигателя, см. соответствующую главу.

2. Автомобили с дизельным двигателем. Снимите топливный фильтре кронштейна крепления и отложите его в сторону от места работ, не отсоединяя от фильтра топливные шланга.

3. Обозначьте направление вращения ручейкового ремня, нарисовав на нем стрелку мелом или фломастером.

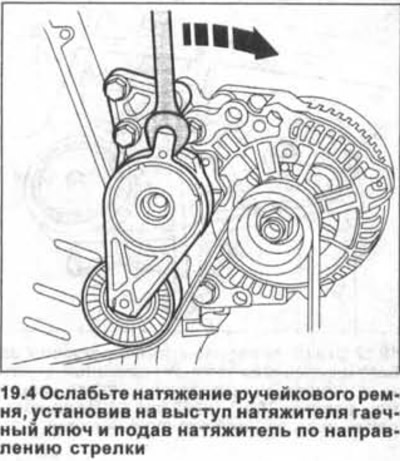

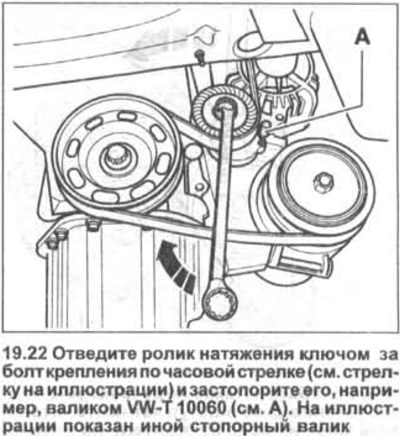

4. Ослабьте натяжение ручейкового ремня, установив на выступ натяжителя гаечный ключ и подав натяжитель по направлению стрелки, как показано на иллюстрации.

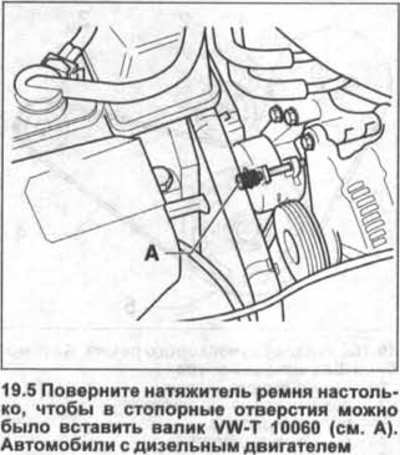

5. Автомобили с дизельным двигателем. Поверните натяжитель ремня настолько, чтобы в стопорные отверстия можно было вставить валик VW-T10060 (см. А на иллюстрации),сверло диаметром 5 мм или шестигранный торцовый ключ на4 мм и застопорить натяжитель.

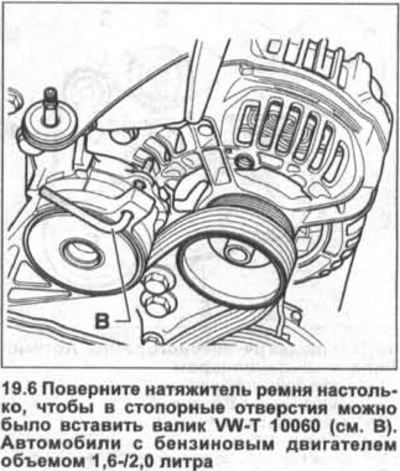

6. Автомобили с бензиновым двигателем объемом 1,6-/2,0 литра. Поверните натяжитель ремня настолько, чтобы в стопорные отверстия можно было вставить валик VW-T 10060 (см. В на иллюстрации) или подходящее сверло.

Читайте также  Форд проба ремень генератора замена

7. Снимите ручейковый ремень.

Установка

Внимание! Если после снятия ручейкового ремня демонтировались приводимые им вспомогательные агрегаты, то перед укладкой ремня проверьте крепление агрегатов.

Внимание! При повторной установке прежнего ручейкового ремня соблюдайте его направление вращения, которое должно было быть нанесено перед снятием.

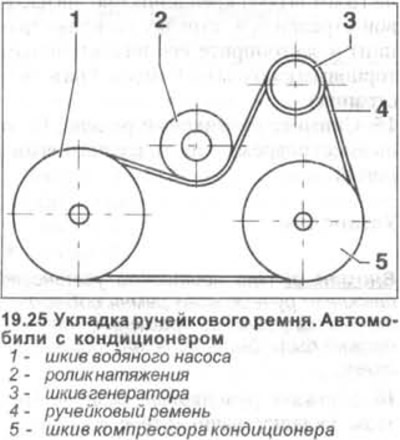

8. Уложите ручейковый ремень. При этом укладку начинайте с ременного шкива на коленчатом валу.

В последнюю очередь ремень укладывается на шкив генератора (см. иллюстрации 19.8 и 19.8а).

9. Поверните натяжитель немного по часовой стрелке, чтобы ослабла посадка стопорного валика, извлеките валик и отпустите натяжитель.

10. Убедитесь, что ручейковый ремень плотно прилегает ко всем шкивам вспомогательных агрегатов.

11. Автомобили с дизельным двигателем. Установите на место топливный фильтр.

12. установите на место брызговик двигателя, см. соответствующую главу.

Автомобили с бензиновым двигателем FSI объемом 1,4-/1,6 литра BKG/BLN/BAG/BLF/BLP

Снятие

13. Снимите защитную крышку ручейкового ремня.

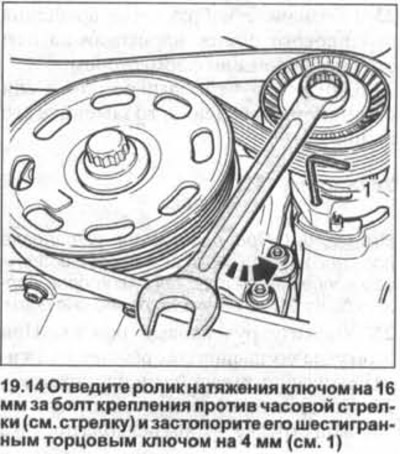

14. Отведите ролик натяжения ключом на 16 мм за болт крепления против часовой стрелки (см. стрелку на иллюстрации) и застопорите его шестигранным торцовым ключом на 4 мм (см. 1 на иллюстрации).

15. Снимите ручейковый ремень. Если он имеет повреждения, то замените его на новый.

Установка

Внимание! При повторной установке прежнего ручейкового ремня соблюдайте его направление вращения, которое должно было быть нанесено перед снятием.

16. Уложите ручейковый ремень. При этом укладку начинайте с ременного шкива на коленчатом валу (см. иллюстрации 19.16 и 19.16а).

17. Поверните натяжитель немного против часовой стрелки, чтобы ослабла посадка стопорного валика, извлеките валик и медленно отпустите натяжитель.

18. Убедитесь, что ручейковый ремень плотно прилегает ко всем шкивам вспомогательных агрегатов.

19. Установите защитную крышку ручейкового ремня.

Автомобили с бензиновым двигателем объемом 1,4 литра ВСА

Снятие

20. Снимите защитную крышку ручейкового ремня.

21. Снимите правый подкрылок, см. соответствующую главу.

22. Отведите ролик натяжения ключом за болт крепления по часовой стрелке (см. стрелку на иллюстрации) и застопорите его, например, валиком VW-T 10060 (см. А на иллюстрации).

23. Обозначьте направление вращения ручейкового ремня, нарисовав на нем стрелку мелом или фломастером.

24. Снимите ручейковый ремень. Если он имеет повреждения, то замените его на новый.

Установка

Внимание! При повторной установке прежнего ручейкового ремня соблюдайте его направление вращения, которое должно было быть нанесено перед снятием.

25. Уложите ручейковый ремень. При этом укладку начинайте с ременного шкива на коленчатом валу (см. иллюстрацию).

26. Поверните натяжитель немного по часовой стрелке, чтобы ослабла посадка стопорного валика, извлеките валик и медленно отпустите натяжитель.

27. Убедитесь, что ручейковый ремень плотно прилегает ко всем шкивам вспомогательных агрегатов.

28. Установите защитную крышку ручейкового ремня.

29. Установите на место правый подкрылок, см. соответствующую главу.

Ручейковый ремень. Автомобили с дизельным двигателем

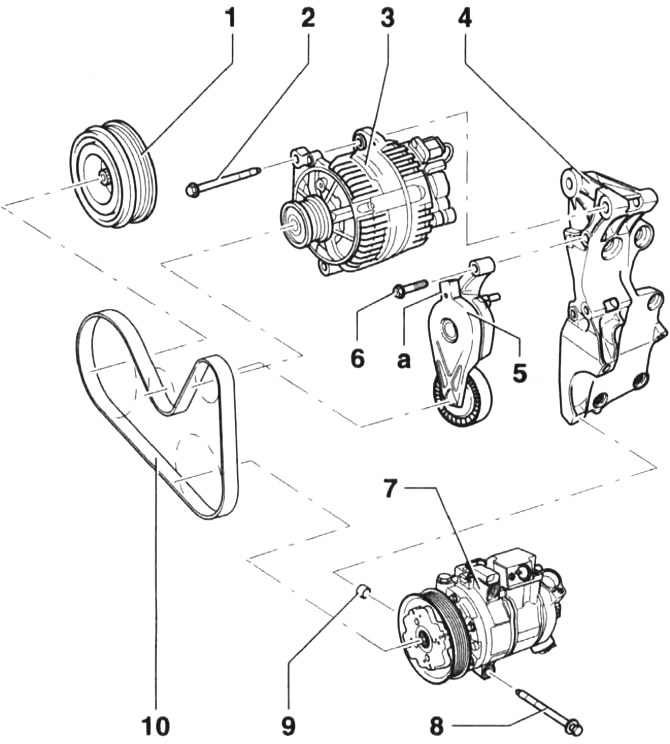

1 — ременный шкив на коленчатом валу. Установка ременного шкива возможна лишь в одном положении
2 — болт. Момент затяжки 25 Нм
3 — генератор
4 — кронштейн крепления генератора и компрессора кондиционера
5 — натяжитель ручейкового ремня. Для того, чтобы ослабить натяжение ручейкового ремня, необходимо гаечным ключом отвести натяжитель за выступ -а-
6 — болт Момент затяжки 25 Нм
7 — компрессор кондиционера
8 — болт. Момент затяжки 25 Нм
9 — установочные втулки
10 — ручейковый (поликлиновый) ремень. Перед снятием ремня обозначьте мелом или фломастером направление его вращения. Проверяйте состояние ремня. Перегибание ремня не допускается.

Замена ремней ГРМ и ремня генератора.

Решил не испытывать судьбу и все-таки поменять ремни грм, хоть они и прошли в районе 6.5 тыс км. Ролики остались старые — по них видно, что недавно меняны.
В процессе оказалось, что ремень генератора живет на последнем вздохе, потому его тоже решено менять вместе с натяжным роликом (там перепресован подшипник, причем с повреждениями самого подшипника).

Ремня грм два: один соединяет два распредвала, второй задний впускной распредвал и коленвал, от него же приводится помпа. на первом только натяжной ролик, на втором натяжной и два поддерживающих.
Снял защиту. Она созданна местным дядей Васей, с ВАГом не имеет никаких родственников, потому снять ее без нецензурной лексики не получилось: элементы крепления типа проволочка и изогнутый болт, сварной шов какашки пьяного воробья и так далее.
Снимаем правое колесо.

Снимаем ремень генератора, для чего нам понадобится ключ на 16. С его помощью берем за болт натяжного ролика и проворачиваем за часовой стрелкой.

При этом болт не проворачивается, натяжная пружина сжимается и удерживая в таком положении снимаем ремень, или вставить штырь в отверстие для чеки — если уж совсем додерживатся технологии. Откручиваем ролик.
Заказал сам ролик, без натяжителя.

Ремень надвигатель 1,4 AKQ номер 6PK1080

Сварил ключ для удерживания и проворачивания коленвала, но успешно его сломал.

проблемой может оказатся открутить шкив коленвала. Промучился долго, потом упер ключ в пол и крутанул стартером — открутил. Но не переусердствовать главное.

Ни в коем случае не пытайтесь откручивать шкивы, застопорив двигатель приспособой на распредвалах — перескочит ремень.
нам еще понадобится вывесить двигатель, открутить переднюю подушку двигателя.

Для этого откручиваем расширительный бачек, бачек гура, воздуховоды.

Ставим двигатель на метки.

И тут нам понадобится фиксатор распредвалов. Сделал самодельный. Диаметр нужен 8мм.

Форумы пишут, что для этого можно использовать два свердла на 8мм, вторые говорят, что так ошибится на зуб легко. Я свою на новых ремнях заводил уже, но еще не ездил. Вроде норм. Сложного там ничего нет: в головке засвердленны и в шестерне отверстие, туда че-нибудь вставить по диаметру, вот тебе и метка.
Нижняя метка: на шкиву еле заметная прорезь, на пластмассовом кожухе метка 0.

Когда снимите пластик и шкив, на шестерне коленвала один с зубов будет надпилен, он должен быть напротив отлива на блоке.

Чтобы убезопасить от роковой встречи при ремонте, специалисты рекомендуют сняв большой ремень, вернуть немного коленвал назад, таким образом отвести поршня от ВМТ. Перед установкой нового ремня опять вернуть обратно на метку. Я этого не делал: не вижу смысла в движениях. Каждый решает сам для себя.
При установке натяжных роликов, сложно попасть нормально на резьбу. Пока нормально не наживили, крутить только руками и без усилий — никаких ключей. Одной рукой прижимаем ролик в сторону натяжки ремня, второй наживляем болт.
Верхний ролик: снизу усик должен попасть у впадину технологической заглушки, стрелочка показывать на отверстие — метка. Натяжка ПРОТИВ часовой стрелки.

При одевании и снятии большого ремня, фиксатор временно убираем, и сразу ставим обратно.
Нижний натяжной ролик примерно попадаем за тем же алгоритмом, большой паз должен одется на болт рядом, стрелка при натяжке показывать на малый пропил.Натяжка ЗА ЧАСОВОЙ стрелкой.

При сборке сразу ставим подушку двигателя, потом пластик (по другому будете мучится заправлять).

Затяжку болтов рекомендуют проводить динамометрическим ключом, но это для слабаков — веселее накосячить без ключа))))
Вот ссылочка на толковое описание замены ремней грм, как должно быть. Я описал как у меня все происходило;) Всем спасибо, до новых встреч в БЖ.

6.13.5 и замена ремня привода вспомогательных агрегатов

Проверка и замена ремня привода вспомогательных агрегатов

Проверка ремня — обшив сведения

1 В силу своего назначения и конструкции приводной ремень работает в тяжелых условиях и, естественно, со временем приходит в негодность. По этой причине его нужно периодически контролировать.

2 На автомобиле может быть установлен дополнительный ремень одного из двух размеров. Ремень одной длины устанавливается на автомобилях с кондиционером, а более короткий ремень — на моделях без кондиционера (рис. 2). Ремень приводит в движение генератор, усилитель рулевого управления, водяной насос системы охлаждения и (на моделях с кондиционером) компрессор кондиционера.

Читайте также  Частота тактового генератора определяет частоту

А Модели без кондиционера Б Модели с кондиционером

1 Шкив натяжителя; 2 Шкив коленчатого вала; 3 Компрессор; 4 Генератор; 5 Шкив насоса усилителя рулевого управления; 6 Шкив водяного насоса

Рис. 2. Ременная передача привода вспомогательных агрегатов

3 Для обеспечения доступа к ремню снимите вентилятор системы охлаждения (см. главу «Системы охлаждения, обогрева и вентиляции»).

4 Остановите двигатель и внимательно осмотрите поверхность ремня (при необходимости воспользуйтесь фонариком). Убедитесь в отсутствии трещин и других повреждений ремня. Убедитесь в отсутствии следов проскальзывания ремня. Осмотрите обе стороны ремня. Для этого проверните коленчатый вал при помощи специального ключа.

5 Снимите кожух вентилятора системы охлаждения (см. главу «Системы охлаждения, обогрева и вентиляции»).

6 Отверните гайку болта крепления рычага натяжителя (рис. 6).

1 Гайка рычага натяжителя; 2 Болт рычага натяжителя; 3 Рычаг натяжителя; 4 Пружина натяжителя

Рис. 6. Компоненты натяжителя ремня привода вспомогательных агрегатов

7 Вставьте рычаг (предпочтительно 12 мм диаметром и 300 мм длиной) в отверстие рычага натяжителя и поверните рычаг против часовой стрелки так, чтобы болт его крепления соскользнул в сторону впускного коллектора.

8 Поверните рычаг по часовой стрелке и снимите пружину натяжителя.

9 Снимите шкив натяжителя вместе с ремнем.

10 Наденьте новый ремень следующим образом.

11 Приподнимите шкив натяжителя и зафиксируйте его в этом положении.

12 Сожмите ремень и просуньте его между шкивом водяного насоса и шкивом коленчатого вала (рис. 12).

Рис. 12. Сожмите ремень и просуньте его между шкивами водяного насоса и коленчатого вала

13 Левой рукой прижмите ремень к шкиву водяного насоса и проверните шкив насоса так, чтобы петлю ремня стало возможным надеть на шкив натяжителя (рис. 13).

Рис. 13. Проверните шкив водяного насоса против часовой стрелки так. чтобы петлю ремня стало возможным надеть на шкив натяжителя

14 Наденьте ремень на шкив натяжителя (рис. 14,а), затем наденьте его на остальные шкивы в последовательности, указанной на рис. 14,б,в.

Рис. 14,а. Наденьте ремень на шкив натяжителя, затем наденьте его на остальные шкивы

Наденьте ремень на шкивы в указанной последовательности:

1 Шкив натяжителя; 2 Шкив коленчатого вала; 3 Шкив генератора; 4 Шкив насоса рулевого гидроусилителя; 5 Шкив водяного насоса

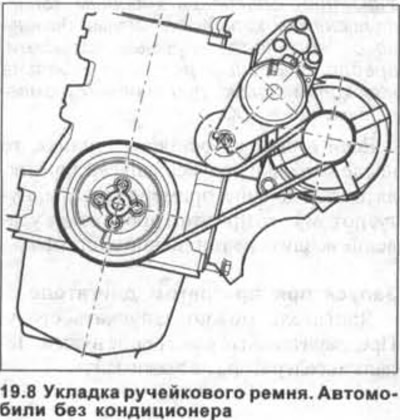

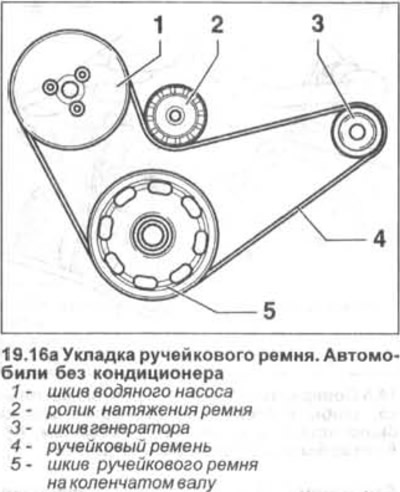

Рис. 14,б. Ремень привода вспомогательных агрегатов — для моделей без кондиционера

Наденьте ремень на шкивы в указанной последовательности:

1 Шкив натяжителя; 2 Шкив коленчатого вала; 3 Шкив компрессора; 4 Шкив генератора; 5 Шкив насоса рулевого гидроусилителя; 6 Шкив водяного насоса

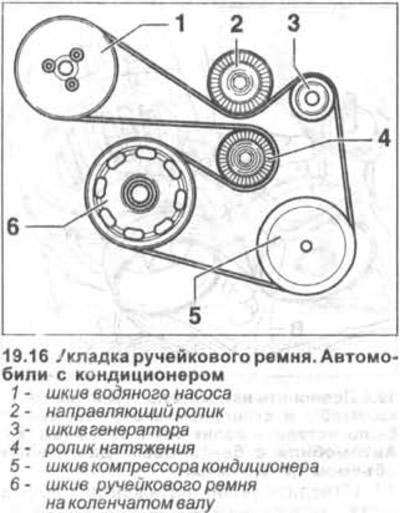

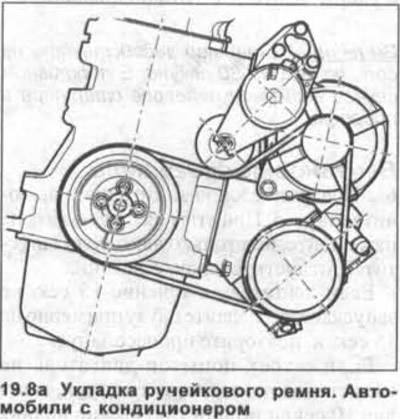

Рис. 14,в. Ремень привода вспомогательных агрегатов — для моделей с кондиционером

16 Нажмите на рычаг натяжителя так, чтобы стало возможным вставить на место болт.

17 Вставьте болт в рычаг натяжителя (следите за тем, чтобы пружина натяжителя была правильно установлена).

18 Наверните гайку на болт натяжителя и затяните ее требуемым моментом, придерживая болт.

19 Установите кожух вентилятора системы охлаждения (см. главу «Системы охлаждения, обогрева и вентиляции»).

Своими руками: меняем поликлиновой ремень в TSI 1.4

SauberF1

  • Маркер или фотоаппарат, либо иной способ запомнить и зафиксировать положение ремня, если планируется ставить снятый ремень обратно

Общие замечания:

Речь идёт о замене поликлинового ремня! Это ремень привода навесного оборудования – генератора и компрессора кондиционера. Не путать с зубчатыми ремнями привода механизма ГРМ или помпы!

Процедура описана для двигателя 1.4 TSI и проверена на модификации CZDA. Для двигателей другого объёма и дизелей сам ремень отличается и, вероятно, сама процедуры может происходить иначе и иметь свои нюансы.

Ремень меняется согласно регламенту для стран с высокой запылённостью и плохими дорожными условиями, куда входит и Россия, раз в 60 тысяч километров. Для стран с обычными условиями эксплуатации замена не предусмотрена. Решение о необходимости замены, на мой взгляд, каждый должен принимать сам. Ремень стоит открыто и хватает всю грязь, летящую с дороги в подкапотное пространство. Обрыв поликлинового ремня сам по себе не критичен для других агрегатов, и при отсутствии какого-то совсем уж неблагоприятного развития событий ремонт сведётся просто к покупке и установке нового ремня (и в крайнем случае, натяжителя 04E145299N с двумя винтами M8x30 N1066501), однако сам обрыв может стать довольно неприятным сюрпризом в дальней дороге с не самыми весёлыми последствиями.

В любом случае, требуется регулярная проверка состояния ремня привода навесного оборудования.

Процесс проверки состояния поликлинового ремня:

Проворачивать двигатель за шкив гасителя колебаний с помощью торцевого ключа.

Поликлиновой ремень 1 проверить на наличие:

— износ нитей корда

— износ рабочих поверхностей

— следы масла и жира

Если обнаружены какие-либо дефекты, поликлиновой ремень необходимо заменить. Это может предотвратить неисправность.

Приведённая процедура для варианта с компрессором кондиционера, он есть на всех российских Тигуанах.

Если поликлиновой ремень предполагается продолжать использовать, то необходимо отметить направления его вращения маркером или зафиксировать как-то иначе для повторной установки в том же положении.

Надеть ключ 3 с головкой на 16 мм на шестигранник кронштейна натяжного ролика 1.

Чтобы ослабить поликлиновой ремень, повернуть ключ 3 в направлении стрелки.

Зафиксировать ремень стопорным стержнем 2. Снять поликлиновой ремень 4.

Установка производится в обратном порядке, с соблюдением нижеуказанных рекомендаций.

В зависимости от типа и конструкции генератора могут быть установлены разные варианты шкивов A и B.

Накинуть поликлиновой ремень, как показано на рисунке. 1 – гаситель колебаний, 2 – устройство натяжения поликлинового ремня, 3 – генератор, 4 – компрессор кондиционера.

Повернуть ключом натяжное приспособление в направлении стрелки. Вытащить стопорный стержень.

Снять ключ. Проверить правильность положения поликлинового ремня.

Запустить двигатель и проверить, правильно ли работает поликлиновой ремень.

Я менял ремень сверху, не поднимая никаким образом машину, т.е. просто открыв капот. Наверное, это не самый удобный вариант, но он не требует никакого дополнительного оборудования. Сама процедура занимает пару минут, однако ввиду ограниченного пространства могут возникнуть некоторые затруднения, и процесс растянется минут на 10. Берегите руки, вокруг много выступающих острых кромок различных кронштейнов, если будете делать без подъёмника.

На шестиграннике натяжителя также есть внутренний Torx, однако его размерность я не замерил и обошёлся головкой на 16 мм. Как вставлять фиксатор, я так до конца и не понял, отверстие перекрывается ремнём. Я просто оставил в качестве ограничителя ключ, которым ослаблял натяжитель.

Новый ремень не имеет ориентации и может быть установлен надписями в любую сторону, обычно ставят так, чтобы читалось спереди. При установке ремень накидывается на шкивы в произвольной последовательности – как будет удобнее. После установки обязательно необходимо проверить, что всё встало как надо и только после этого запускать двигатель.

Фольксваген поло замена ремня генератора: раскладываем по пунктам

Через определённый промежуток времени приходит необходимость замены ремня водяной помпы и генератора. В данном фото отчёте подробно показано как своими руками произвести замену ремней помпы и генератора на автомобиле Volkswagen Golf 3.

Данная процедура не сложная. Первым делом чтобы приступить к замене выше сказанного, необходимо снять ремень гидроусилителя руля.

Для замены ремня водяной помпы и генератора нам понадобиться лишь гаечный ключ на 13.

Снятие и установка поликлинового ремня Фольксваген Пассат Б5

2.7.5. Снятие и установка поликлинового ремня

Расположение ремней на четырехцилиндровых бензиновых двигателях

Поликлиновой ремень – это по сути, плоский ремень, с одной стороны которого имеютсянервюры. Поликлиновой ремень осуществляет привод генератора, насоса усилителярулевого управления, вентилято ра радиатора, компрессора кондиционера и водяногонасоса в зависимости от модификации двигателя. На моделях с четырехцилиндровымидвигателями с системой кондиционирования воздуха для привода компрессора кондиционераиспользуется отдельный ремень.

Читайте также  Уравнение моментов генератора постоянного тока

РЕМЕНЬ КОМПРЕССОРА КОНДИЦИОНЕРА НА ЧЕТЫРЕХЦИЛИНДРОВЫХ ДВИГАТЕЛЯХ С СИСТЕМОЙКОНДИЦИОНИРОВАНИЯ ВОЗДУХА

РЕМЕНЬ ПРИВОДА НАСОСА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ, ГЕНЕРАТОРА И ВЕНТИЛЯТОРАРАДИАТОРА НА ЧЕТЫРЕХЦИЛИНДРОВЫХ БЕНЗИНОВЫХ ДВИГАТЕЛЯХ Снятие

РЕМЕНЬ ПРИВОДА НАСОСА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ ГЕНЕРАТОРА ВОДЯНОГО НАСОСАИ ВЕНТИЛЯТОРА РАДИАТОРА НА ДИЗЕЛЬНЫХ ДВИГАТЕЛЯХ Предупреждение

Операции по снятию и установке ремня аналогичны операциям по снятию и установке ремня для четырехцилиндрового бензинового двигателя. В этом подразделе приведены только операции, характерные для дизельных двигателей.

ПЯТИЦИЛИНДРОВЫЙ ДВИГАТЕЛЬ Снятие

ШЕСТИЦИЛИНДРОВЫЙ ДВИГАТЕЛЬ

Расположение вспомогательного приводного ремня на шестицилиндровом двигателе

Предупреждение

На автомобилях без системы кондиционирования воздуха вспомогательный приводной ремень устанавливается со шкива 6 на шкив 4.

Болт крепления шкива вентилятора радиатора имеет левую резьбу, поэтому затягивание болта необходимо производить поворотом его против часовой стрелки.

КЛИНОВЫЙ РЕМЕНЬ НА ЧЕТЫРЕХЦИЛИНДРОВЫХ БЕНЗИНОВЫХ ДВИГАТЕЛЯХ, КРОМЕ ДВИГАТЕЛЕЙAHL 1,6-I

Клиновой ремень используется для привода водяного насоса. На двигателях 1,6-IAHL водяной насос приводится в действие зубчатым ремнем.

Как Снять Генератор На Фольксваген Пассат Б5

Не работающий генератор Фольксваген Пассат Б5 — ремонт и диагностика

Не дающий зарядку генератор является серьёзной неувязкой, навечно выводящей автомобиль из строя. Без подготовительной диагностики трудно ответить на вопрос о причинах такового поведения. Не имеет смысла, обнаружив видео «как снять генератор на Фольксваген Пассат В5 1.6», неотлагательно лезть разбирать всё. С помощью легких инструментов и зрительного осмотра возможно уточнить диагноз для предстоящего проведения ремонта.

Если вы сомневаетесь в величине собственных умений по части ремонта, лучше доверьте работу квалифицированным экспертам, которым ваш автомобиль станет далековато не первым. Спец автосервис даст гарантию выполненной работе и сделает её точно в срок. Если вы обладаете достаточными способностями для проведения ремонта своими силами и желаете сберечь средства, сразу с увеличением собственных умений, предстоящая статья помогает.

Поиск причины

В случае отсутствия подачи заряда на аккумулятор, сначала необходимо найти, выдаёт ли генератор электронный ток и неувязка в аккуме, или сам генератор неисправен. Неувязка также скрывается в приводе генератора. Оборвавшийся или слетевший приводной ремень просто найти зрительно и нетрудно поправить. Для которого предназначена конструкция если приводной ремень ослабел, он напомнит о для себя визгом во время работы.

Если с помощью мультиметра удалось узнать, что ток до аккума доходит, увы зарядка не делается, наверняка что от долгого срока службы АКБ вышла из строя или тут происходит куцее замыкание. Какой бы не была причина неисправности аккума, он подлежит подмене.

Электронный ток может не доходить до нужного места также ввиду обрыва цепи, что определяются, прозвонив провода меж генератором и аккумом, убедившись за ранее, что генератор производит электронный ток.

Напротив нашему клиенту остается перечисленные выше способы не дали результата, делему необходимо находить в самом генераторе, что подводит к вопросу как снять генератор на Фольксваген Пассат В5

Процесс снятия

Отгибаем пластковые защелки и снимаем кожух. Снимаем крышку и начинаем впадать в отчаяние.

7.1.5 Снятие и установка генератора

Снимаем щеточный узел в сборе с реле-регулятором. Щеток нет!

Откручиваем болты стягивающие 2 половинки статора. Аккуратно половиним генератор.

Не работающий генератор Фольксваген Пассат Б5 — диагностика и ремонт

Снимаем крышку шкива, это. Диодный мост не снимается, ну по крайней мере я не захотел его снимать, потом парься как эти концы соединять, в моем случае точно не. Зажимаем статор в тисы.

Берем дрель с битой торкс. Зависание щёток ввиду загрязнения также легко устранимо путём прочистки от грязи щёточно-коллекторного узла. Для прозвонки регулятора напряжения понадобится использовать блок питания, выдающий регулируемое напряжение, и двенадцативольтовую лампу.

Лампу необходимо подключить к проверенным щёткам, блок питания к отрицательному полюсу и входу регулятора.

При подаче 11 вольт, лампа должна светить в обычном режиме и ослаблять свечение при поднятии напряжения.

Кипит тосол в расширительном бачке ВАЗ В первом случае должно отображаться фольксваген б5 снять генератор сопротивления, а во втором — его отсутствие. Если результаты отличаются от требуемых, якорь подлежит замене или перемотке. Для прозвонки диодного моста необходимо произвести съём с генератора и последовательно проверить все диоды плюса, минуса и возбуждения мультиметром на предмет пробоя.

ЭТО ИНТЕРЕСНО: Как правильно наносить воск на автомобиль

Рабочие диоды будут пропускать электрический ток только в одном направлении. В случае если приводной ремень ослаб, он напомнит о себе визгом при работе.

Как Снять Генератор Фольксваген Пассат Б5

Мультиметр Если при помощи мультиметра удалось выяснить, что ток до аккумулятора доходит, но зарядка не производится, скорее всего что от долгого срока службы аккумуляторная батарея вышла из строя либо в ней происходит короткое замыкание. Какой бы не была причина фольксваген б5 снять генератор аккумулятора, он подлежит замене.

Электрический ток может не доходить до места назначения также ввиду обрыва цепи, что можно определить, прозвонив провода между генератором и аккумулятором, убедившись предварительно, что генератор вырабатывает электрический ток.

Для выполнения снятия вам понадобятся следующие инструменты: Итак, приступим.

Для решения вопроса воспользуемся большими щипцами, зафиксировав их на валу вискомуфты. Открутив сзади шестигранником болт, получим возможность отодвинуть вискомуфту фольксваген б5 снять генератор радиатору, что позволит вытащить болт нижнего крепления. Диагностика и ремонт генератора Сняв пластиковую крышку, получаем возможность оценить состояние щёточно-коллекторного узла, являющегося подвижным контактом для передачи электрического тока обмоткам якоря.

Технические характеристики и принцип работы генераторной установки на Фольксвагене

Генератор Фольксваген Пассат Б3, как и любое аналогичное устройство, предназначен преобразовывать вращательные движения коленвала в электрическую энергию.

Его конструкция состоит из следующих деталей:

  • 1 – шкива, передающего благодаря ременной передаче вращательные движения от силового агрегата валу устройства;
  • 2 — корпуса, состоящего из передней и задней крышек, на которых крепятся основные детали генераторной установки;
  • 3 – ротора, представляющего собой стальной вал с 2-мя стальными втулками с обмоткой возбуждения;
  • 4 – статора, имеющего форму трубы, в которой расположен пакет со стальными листами;
  • 5 — выпрямительного блока из 6 диодов, запрессованных в отрицательный и положительный теплоотводы по три штуки;
  • 6-регулятора напряжения, поддерживающее заданное в бортовой сети напряжение;
  • 7 — щеточного узла состоящего из подпружиненных щеток, которые контактируют с токосъемными кольцами ротора;
  • 8 — защитная крышка выпрямителя.

Генераторная установка должна обеспечивать напряжение в бортовой сети, не превышающее прогрессивное напряжение аккумулятора.

При этом напряжение должно оставаться стабильным, даже если меняются нагрузки или частота вращения коленвала. Принцип работы генераторов одинаков. Питание на обмотку возбуждения поступает при повороте ключа в замке зажигания. В ней образуется магнитное поле. Ротор начинает вращаться со скоростью коленвала.

Магнитное поле проходит через обмотки статора, на выводах которых появляется переменный ток. После достижения необходимой частоты вращения, обмотка начинает получать питание от генератора, то есть устройство самовозбуждается.

Переменный ток в выпрямительном блоке преобразуется в постоянный, который служит для питания всех потребителей энергии и подзаряжает аккумулятор.

Если меняется частота вращения или нагрузка, вступает в действие регулятор напряжения. Он управляет временем, когда будут включаться обмотки возбуждения. Если нагрузка превышает возможности генераторной установки, подключается АКБ.

Генераторная установка имеет следующие характеристики:

  • номинальное напряжение;
  • номинальную частоту возбуждения;
  • КПД;
  • номинальный ток;
  • частоту самовозбужения.

Параметры генератора зависят от конструктивных особенностей (автор видео — Дмитрий Анисенко).

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
