Универсальный эквивалент нагрузки на TL494 от 0,01А до 20 А с плавной регулировкой.

Автор: Simurg
Опубликовано 15.09.2012
Создано при помощи КотоРед.
Участник Конкурса «Поздравь Кота по-человечески 2012!»

Поздавляю с 7 годом, уважаемый Кот!

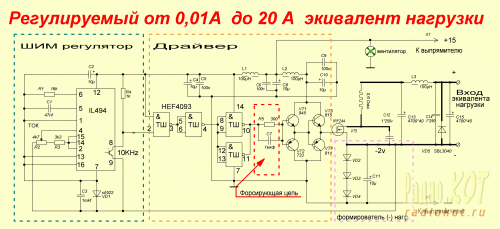

Подарю схему очень простого, надёжного, удобного, и проверенного временем эквивалента нагрузки.

Приняв во внимание требование «простых, полезных, не содержащих МК» устройств — решил, что данный эквивалент отвечает вашим запросам. : )
(Измеритель тока и нгапряжения используется здесь в качестве мультика для наглядности. Главная суть статьи эквивалент).

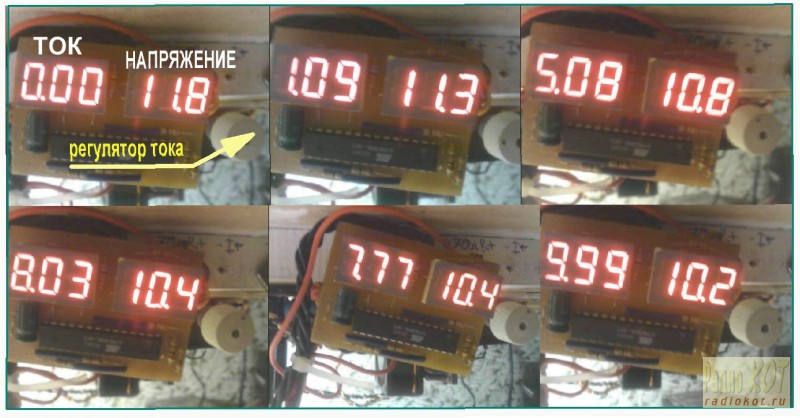

Фото прибора в работе при разных токах (идет испытание компового БП канал 12 в)

Часто при испытании источников питания желательно иметь эквивалент нагрузки с плавной регулировкой потребляемого тока. Вместо реостатов в качестве нагрузочных элементов успешно применяют мощные транзисторы, без нагрузок. Но в процессе испытаний нагрузочные транзисторы сильно нагреваются и могут пробиться и сжечь испытуемый блок (если в нем нет защиты), также температурный дрейф их параметров затрудняет проведение испытаний. В данном эквиваленте ток через нагрузочный элемент (спираль нихрома) регулируется с помощью ШИМ регулятора. В случае пробоя ключа, КЗ не будет. Напряжение проверяемого источника может доходить до 45 вольт (зависит только от транзистора и длинны нихрома), что очень удобно при снятии нагрузочных характеристик и проведении других испытаний. С помощью эквивалента нагрузки можно проверять любые блоки питания (АТХ, лабораторники, драйверы светодиодов и пр.), батареи. Устройство очень необходимо при испытании и налаживании блоков питания. Оно заменяет нагрузку в виде набора постоянных или переменных резисторов (или ламп накаливания).

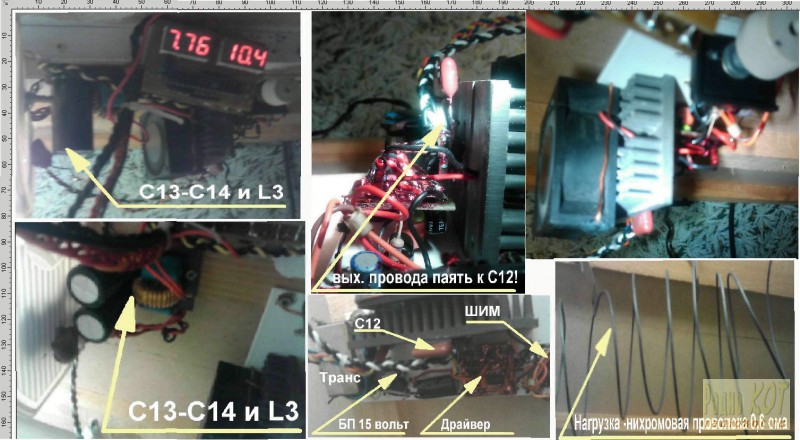

Конструкция и детали.

Конструкция прикручена на пластмассовой платформе к приборной полке вместе с нихромовой проволокой и подвешена вверх тормашками.

Измеритель используется для удобства работы с эквивалентом (схема взята со статьи «моддинг БП»).

В устройстве использованы детали для поверхностного монтажа, размещенные на двух печатных платах из односторонне фольгированного стеклотекстолита. Транзистор установлен на одном теплоотводе с кулером. Транзистор прикрепляют к теплоотводу винтом без изолирующей подложки. Резистор 0,6 Ом намотан из толстой нихромовой проволоки от несправного реостата Остальные постоянные резисторы — типоразмера 1206 и мощностью 0,125 Вт.

Вместо компонентов для поверхностного монтажа можно применить обычные. Сильноточные цепи выполняют проводом соответствующего сечения. Устройство не требует налаживания. Проверяемый источник питания с напряжением от 0,1 до 45 В подключают к устройству с соблюдением полярности. Ток, потребляемый эквивалентом нагрузки, регулируют резистором R2. Интервал регулировки тока равен 0,01. 20 А при указанных на схеме номиналах элементов и напряжении питания до 45 В.

С помощью конденсатора С1 подстраиваем частоту 10 кГц на выходе, но можно меньше, можно больше.

Драйвер работает с отрицательным смещением, для лучшего закрывания силового транзистора. Осциллограммы на затворе силового транзистора

Транзистор греется не сильно, даже при длительной работе. Имеет место небольшой нагрев С13 и немного С15. Также если напряжение превышает 20 вольт, то начинает подогреваться снаберный конденсатор С12.

На последок поведаю, что работает этот эквивалент третий год в моей домашней мастерской, радуя своей четкой работой и удобством. Пользоваться приходится очень часто, особенно после ремонта различных блоков питания. Проверка блока может быть длительной, а испытание тока срабатывания защиты занимает 10 секунд.

Если кому нужен простой и удобный эквивалент – собирайте, точно пригодится и не подведет.

Нагрузочные модули для дизельных электростанций

Нагрузочный модуль для ДГУ используется для высокоточного выявления любых уязвимостей в рассматриваемой установке. В процессе работы на установку подаются реалистичные нагрузки, благодаря которым выявляется реакция, и отмечаются все отклонения от нормы.

Данный метод считается самым эффективным среди существующих, потому что испытание генератора исключает даже небольшие погрешности в результатах. Кроме основного элемента, в работе используется комплекс вспомогательной техники.

Балластный реостат и его особенности

Одним из важных рабочих элементов является балластный реостат. Немалая профессиональная польза и простота использования довольно часто вызывает вопрос, из чего состоит балластный реостат. Среди комплектующих есть всего 4 элемента:

  • корпус;
  • набор тумблеров;
  • рубильники, отвечающие за сопротивление для каждой секции;
  • клеммы кабелей, используемого для сварочных аппаратов.

Назначение балластного реостата заключается в трех важных действиях: компенсация постоянного тока, ступенчатое регулирование мощности и формирование крутопадающей характеристики в отношении источников питания. Данные действия актуальны при работе от трансформаторной установки.

В результате уже не остается вопросов, для чего нужен балластный реостат. Устройство создает определенную нагрузку, а возможность переключения рабочих режимов позволяет протестировать сразу несколько различных типов воздействия.

Принцип работы

Принцип работы балластного реостата основывается на равномерном уменьшении сварочного тока за счет использования нихромовых пружин либо проволок. Электрические измерения и испытания ДГУ выполняются достаточно просто и быстро:

  • аппарат подключается и испытуемому устройству;
  • измеряются показатели в начальной точке;
  • последовательно включаются тумблеры с шагом 5А и каждый раз фиксируются сведения;
  • выявляются неточности в работе.

Рабочий блок балластной нагрузки позволяет определить большинство осложнений. Далее уже специалисты принимают решение о необходимости проведения ремонтных работ и их особенностях.

Нагрузочное устройство

Отдельного внимания заслуживает нагрузочный реостат для ДГУ, призванный обеспечивать равномерную загруженность оборудования, а также помогает избежать коксования. Подобный эффект может появиться в том случае, когда генератор выполняет свою работу лишь на треть мощности, из-за чего даже не прогревается полностью. Такой подход ведет к образованию конденсата изнутри техники, а вместе с тем сокращает эксплуатационный период.

Нагрузочное устройство изготавливается из большого количества составляющих, но особое внимание уделяется безопасности рабочих. Именно поэтому нагрузочный реостат для ДГУ изготавливается из сплава надежных материалов, которые сверху надежно защищены диэлектрической оболочкой.

Нагрузочник для ДГУ позволяет избежать подобных сложностей. К тому же он гарантирует продление рабочего периода до его естественных показателей.

Контрольно-испытательный стенд

Контрольно испытательный стенд для проверки электрооборудования используется в работе в качестве одного из основных источников воздействия на проверяемую установку. Он создает эквивалент нагрузки для проверки источников питания. Во время работы устройство снимает показания, выявляя неисправности и неточности в работе.

Если же рассматривать испытательный стенд для двигателей, то здесь принцип работы кардинально отличается. Испытания ДГУ проводятся в ненагруженном (500-950 об/мин) и нагруженном (свыше 1000 об/мин) режимах. Время проведения испытаний составляет ровно 30 минут. По результатам исследования составляется отчетность по следующим параметрам:

  • напряжение;
  • частота;
  • мощность тока;
  • тип нагрузки.

Данное испытание дизель генератора считается одним из самых сложных и точных, поэтому его показатели в обязательном порядке учитываются при составлении отчетности.

Когда нужна проверка дизель генераторов

Существует достаточно много ситуаций, когда требуется испытания генератора и подготовка к пуску. Среди них выделяются 5 наиболее значимых факторов, когда балластная нагрузка оказывается наиболее актуальной:

  • приобретение электростанции, бывшей в употреблении;
  • меняется категория электроснабжения объекта;
  • электростанция долго находилась в резерве;
  • меняется руководящий инженерный состав;
  • проведение экспертизы (спорные моменты).
Читайте также  Фиат добло защита генератора

По результатам работы составляется протокол испытаний генератора, в котором отражаются нюансы от используемого БМНУ до выявленных мельчайших неточностей. Применяемое нагрузочное оборудование позволяет получить достаточно полную картину неточностей, которые предстоит исправить.

Сотрудничество с нами

Заказывайте в нашей компании нагрузочные модули для испытания дизельных электростанций. В ассортименте представлены конструкции, позволяющие выполнить даже достаточно сложные операции. Приобретая устройство для испытания дизельных генераторов, каждый человек может быть уверен в следующем:

  • полное соответствие заявленным техническим параметрам;
  • доступные расценки;
  • помощь в выборе под ваши потребности;
  • высокая скорость обработки заказа

Эквивалент нагрузки на примере OPEK DL-60

Эквивалент нагрузки. Что это? Зачем оно нужно? Опытные радиолюбители, конечно же, знают, но что делать новичкам? Меня постоянно пытают вопросами типа: «Я измерил мощность своей радиостанции, и она оказалась 3 ватта, вместо 8, так и должно быть?». В ходе беседы выясняется, что человек измерял мощность использую в качестве нагрузки антенну, чего для корректных измерений делать нельзя.

Многие не особенно задумываются о том, как пользоваться прибором который они купили на рынке. Речь о КСВ-метрах типа SWR-430 или SWR-171 и подобных, кроме того никто не читает инструкции. Собственно обо всем этом я уже рассказывал в своем видео, которое вы можете посмотреть ниже.

Любой эквивалент нагрузки представляет собой безындукционный резистор соответствующей мощности, обладающий на исследуемых частотах только активным сопротивлением. Для измерения мощности нужно использовать эквивалент нагрузки сопротивлением соответствующим волновому сопротивлению выхода радиостанции. Как правило, оно равно 50 Омам. Существуют эквиваленты нагрузки и на другие сопротивления, например 25, 75, 100 Ом и другие. Назначение у них такое же и они могу использоваться, например, для точной калибровки КСВ-метров.

Короче говоря, для корректного измерения мощности Вам нужен эквивалент нагрузки. На чем же остановить свой выбор? Герой этого обзора не является эталоном точности, но его вполне хватит для относительно точных измерений мощности в полевых условиях и он легко доступен. Речь о OPEK DL-60.

Поставляется эквивалент в блистере.

И представляет собой кусок алюминиевого профиля внутри, которого заключен мощный резистор сопротивлением 46 Ом. Почему не 50 Ом? Это вопрос к производителю. Но в дальнейшем мы с вами увидим, что это не особенно критично. Подробнее ниже.

Для соединения с аппаратурой используется разъем типа PL-259.

На торце находится маркировочная табличка говорящая нам о том, что этот эквивалент сделан в Тайване, и может рассеять долговременно до 20 Ватт, и кратковременно до 60 Ватт. Про, сопротивление, кстати, не слова.

В целом все выполнено довольно качественно и каких-либо нареканий по сборке я не нашел.

Измерения

Измерим сопротивление эквивалента по постоянному току.

Измеряем параметры эквивалента антенным анализатором AA-600.

На разных частотах.

Общий график КСВ

Данные из технической документации

Практика

Измеряем мощность радиостанции. Поскольку в группе ВКонтакте меня завалили вопросами про мощность MJ-333, все измерения я буду проводить используя в качестве источника сигнала именно MegaJet MJ-333.

Самодельный эквивалент

На нужных мне частотах он по параметрам значительно превосходит покупные, поскольку сделан из мощного прецизионного резистора 50 Ом используемого в GSM технике.

Эквивалент Opek DL-60

Как видим, разницы практически нет. А значит DL-60 вполне можно использовать для целей измерения мощности. Мощность MJ-333 которые продаются у нас

8 ватт. У данного экземпляра 6,5-7 ватт в FM.

Итог

В целом, совсем не плохой эквивалент который с оговорками вполне можно использовать для целей настройки передающей аппаратуры и измерения выходной мощности.

Для чего используют нагрузочные модули?

Что тестируют нагрузочными модулями «M-LOAD.RU»:

-дизель-генераторы (резервные и основные)
-газопоршневые и газотурбинные электростанции
-когенерация и тригенерация
-судовые двигатели и генераторы
-промышленные двигатели и турбины
-двигатели тепловозов и электровозов
-аккумуляторные батареи в составе ИБП
-авиационные генераторные установки

Нагрузочные модули «M-LOAD.RU» позволяют:

-тестировать работоспособность — нагрузка в диапазоне 25-110% мощности
-измерять по ГОСТ параметры качества вырабатываемой электроэнергии
-предотвращать коксование двигателя и бочкообразную форму цилиндров
-полностью сжигать топливо в камере сгорания — прогрузка на 100%
-моделировать кВт, кВА и кВАр с разными коэффициентами мощности (cos ф)
-диагностировать прием полной нагрузки двигателем и генератором,
— колебания напряжения и частоты, искажения синусоиды
-догрузить до минимальной мощности 30% для запуска газовых генераторов
-догрузить малонагруженные генераторные установки до 30-50-70% мощности
-догружать в автоматическом режиме электростанции при малой загрузке
-зафиксировать значения: кВт, кВА, кВАр, А, В, cos ф, синусоиды, сдвиг фаз и т.д.

Когда используют нагрузочные модули «M-LOAD.RU»

-при вводе в эксплуатацию, после монтажа и ПНР
-при диагностике/ремонте для выявления неисправностей
-после процесса производства двигателя/генератора
-при приемке у завода/поставщика – для демонстрации работоспособности
-при плановом прохождении ТО — прогрузка от 10% до 110% мощности
-в любых других ситуациях, когда требуется эквивалент реальных потребителей

Нагрузочные модули (нагрузочные устройства, реостаты, балластные сопротивления и т.д.) используются для тестирования и испытаний дизель-генераторов, газопоршневых электростанций, газотурбинных установок и источников бесперебойного питания (аккумуляторных батарей в их составе) на предмет контроля качества вырабатываемой (выдаваемой) электроэнергии путем замеров соответствующих величин.

Тестирование и испытание генераторных установок проводится на основании и в соответствии с ГОСТ 26658-85. Нагрузочный модуль представляет собой контрольно-измерительный прибор с имитацией потребления мощности у тестируемого источника питания, который замеряет основные показатели (мощность, сила тока, напряжение, гармоники, синусоиды и т. д.) качества выдаваемой электроэнергии у испытуемых генераторных установок.

Данные нагрузочные стенды относятся к классу контрольно-измерительных приборов и оборудования, т.к. при проведении испытаний различных дизельных электростанций, газопоршневых генераторных установок, турбин и газотурбинных агрегатов, источников бесперебойного питания и т. д.), при подаче на них нагрузки нагружающим устройством, встроенными в нагрузочные модули приборами измерения, производятся замеры всех основных показателей работоспособности генераторных установок, а именно:

— мощность активная, (кВт);
— мощность реактивная, (кВАр);
— мощность полная,(кВА);
— напряжение (по фазам), (В);
— напряжение (между фазами), (В);
— частота, (Гц);
— сила тока, (А);
— коэффицент мощности (cos φ);
— ток нейтрали;
— несимметрия напряжений и токов;
— измерение интегральных значений тока, напряжения, мощности, THD, TDD;
— анализатор гармоник и синусоид;
— спектр гармоник и углы по напряжению и току;
— мониторинг электрической сети, запись и мониторинг форм волны в реальном времени, осциллографирование по 6-ти каналам;
— анализ качества электроэнергии в соответствии со стандартами ГОСТ 13109-97 и ГОСТ Р 54149-2010;
— КИС по току и напряжению, К-фактор тока, индивидуальные гармоники (до 50-й гармоники), фликер;
— счетчик электроэнергии в четырех квадрантах;
— регистрация более 100 параметров, по уставкам или по времени, регистрация осциллограмм;
— готовые к использованию отчёты;
— возможность сохранения, анализа и печати перечисленных выше параметров.

После прохождения полного тестирования генераторной установки с помощью нагрузочного модуля с контрольными измерениями всех основных величин на основании показания, встроенных в модуль измерительных проборов, система регистрации и вывода данных формирует отчет с отображением всех контрольных замеров у генераторной установки.

Читайте также  Чем смазать подшипник генератора не снимая его

Без данных нагрузочных модулей произвести замеры контрольных величин другими способами не представляется возможным, т.к. замеры производятся только во время работы генерирующей электростанции и все основные показатели измеряются только в процессе съема (потребления нагрузочным модулем) реальной электрической мощности при загрузке генераторной установки на 25 % — 50% — 75 % — 100 % — 110 % от номинальной мощности.

Реальные потребители не позволяют нагрузить электростанцию на необходимую для контрольных замеров мощность, а также не имеют контрольно-измерительных, регистрирующих сами замеряемые величины, приборов.

Более того, нагрузочный модуль позволяет точно смоделировать различные коэффициенты мощности (cos φ равный строго 0.8 или заданный изменяемый cos φ = 0.1/0.2/0.3/0.4/0.5/0.6/0.7/0.8/0.9/1) благодаря встроенным реакторам индуктивности.

Также нагрузочное оборудование используют для следующих целей:

А) ТЕСТИРОВАНИЕ и ДИАГНОСТИКА генераторных установок / двигателей / турбин:

регулярная комплексная диагностика по выявлению неполадок, в особенности на резервных/аварийных генераторных установках с помощью загрузки на полную мощность:

— выдает ли полную мощность двигатель и генератор,
— есть ли просадки напряжения,
— есть ли искажение гармоники синусоиды,
— плавает ли частота,
— есть ли проблемы с системой охлаждения ДВС и с топливной системой ДВС);
— тестирование автоматического запуска резервных электростанций;
— выявление неполадок до и после ремонта;
— диагностика при вводе в эксплуатацию, после ПНР и монтажа;

Б) ПЛАНОВОЕ ТЕХ.ОБСЛУЖИВАНИЕ — загрузка и догрузка на полную мощность:

— загрузка дизель-генератора на 100% номинальной мощности, чтобы не допустить коксования двигателя и его поломки, образования нагара в камере сгорания (образуется при работе на холостом ходу или малой загрузке до 60% от номинала мощности генераторной установки);
— предотвращение образования так называемой «бочкообразной» формы цилиндров двигателя, которое не позволяет выдавать генераторной установке полную 100% мощность;
— регулярное плановое обслуживание — проверка работы резервных и действующих генераторных установок по всему диапазону мощности от 10% до 110% от номинальной мощности — как принимает полную нагрузку дизельный генератор, как работает на разных мощностях;

В) ДОЗАГРУЗКА генераторных установок:

— догрузка не нагруженной фазы у 3-х фазной генераторной установки во избежание перекоса фаз;
— обеспечение запуска газогенераторных установок (ГПУ, ГТУ) — многие генераторные установки для запуска требуют минимальной загрузки в 30% от номинальной мощности.

Оборудование, которое тестируют и производят замеры нагрузочным оборудованием:

— резервные источники питания, электростанции;
— дизель-генераторы (ДГУ, ДГА, ДЭС, ПЭС);
— газопоршневые генераторы (ГПУ);
— газотурбинные электростанции, турбины (ГТУ);
— когенерационные установки, тригенерация;
— ИБП (источники бесперебойного питания);
— силовые трансформаторы;
— двигатели электровозов и тепловозов;
— судовые генераторные установки, генераторы и двигатели;
— аэродромные генераторные установки;

В своем составе нагрузочные модули имеют:

1) Металлический блок-корпус (IP56)
2) Блок резистивных элементов (активная нагрузка);
3) Блок компенсационных реакторов индуктивности (индуктивная нагрузка);
4) Цифровые контрольно-измерительные приборы, анализаторы качества сети;
5) Программируемый логический контроллер (для ввода/вывода информации, параметров, данных);
6) Блок осевых вентиляторов;
7) Блок коммутации и соединений, включая контакторы и автоматические выключатели, промежуточные реле, реле, трансформаторы тока и т. д.;
8) Панель управления и индикации с кнопками и переключателями;
9) Блок вводов для подключения источников питания;
10) Комплект документации;
11) ЗИП: резистивные элементы, инструмент.

Регулярная проверка электростанций и тестирование дизель-генераторных установок (ДГУ), газогенераторных установок (ГГУ), газопоршневых установок (ГПУ) и газотурбинных установок (ГТУ) позволяет избежать возможных поломок и, как следствие, серьёзных аварий электрогенераторного оборудования в процессе его активной эксплуатации, а также продлить срок его службы.

Нагрузочные модули для генераторов

Нагрузочный модуль, или балластный реостат, — простое, но эффективное устройство, имитирующее эксплуатационную нагрузку на электрогенератор. Оно снимает сразу несколько проблем, что возникают при монтаже и эксплуатации электрогенерирующих устройств. Без использования нагрузочных модулей практически невозможно обеспечить электрогенератору необходимый режим работы. Это инструмент инженерного подхода к строительству и пусконаладке электросетей, в противовес действиям наугад.

Что представляет собой

Принципиальная схема балластных реостатов не отличается сложностью. Главная действующая часть — резистивный элемент, преобразующий электрический ток в тепло согласно закону Ома. Он изготовляется из материала, который имеет как можно более высокое удельное электрическое сопротивление, например хром-никелевые или вольфрамовые сплавы. Резистивные элементы обеспечивают плавное или ступенчатое наращивание мощности.

Безопасное функционирование нагрузочного модуля гарантирует ряд предохраняющих и сигнализирующих устройств. Подача электрического тока происходит через автоматические выключатели, соответствующие функциональной мощности. Для контроля работы балластный реостат снаряжается рядом индикаторов и датчиков. Об экстремальных ситуациях и опасных режимах сообщает световая и звуковая сигнализация.

Нагрузочные модули могут сами иметь модульное исполнение для простого наращивания рабочей мощности. Естественным ограничением таковой выступает конструкция устройства, от которой напрямую зависит количество рассеиваемого тепла. Чрезмерно высокая температура резистивных элементов чревата пробоями, короткими замыканиями и нарушением их целостности — устройство выходит из строя. Для предотвращения такого развития событий применяются массивные радиаторы охлаждения, нередко с мощными вентиляторами.

Для чего используются балластные реостаты

Существуют два главных направления использования нагрузочных модулей:

  1. тестирование электрогенераторов на этапе пусконаладочных работ;
  2. дозагрузка электрогенератора в случае недостаточного потребления мощности.

Как средство тестирования

Несмотря на тщательное и очень точное теоретическое моделирование работы электрогенератора в процессе его проектирования, реальная эксплуатация может существенно отличаться от расчётной. Причина этому — непредсказуемые условия работы при произвольных комплектующих создаваемой электросети. Без испытания электрогенератора невозможно судить о стабильности его функционирования под определёнными нагрузками. Удостовериться в том, что выбранное электрогенерирующее устройство справится с нагрузкой, важно до начала монтажных работ.

При помощи балластных реостатов этот вопрос решается быстро и предельно точно. Резистивные элементы позволяют смоделировать нагрузку требуемой мощности и характера, будь это плавающая нагрузка или постоянная во времени. Средства диагностики нагрузочного модуля дают подробную информацию о процессах, происходящих при работе генератора, точно отображают напряжение, частоту и силу выдаваемого тока. С их помощью можно судить о состоянии электросети, наличии пробоев и прочих дефектов.

Как средство профилактики

Любое электрогенерирующее устройство проектируется в расчёте на определённую нагрузку. В тех случаях, когда электросеть в процессе реальной эксплуатации не может обеспечить устройству расчётную нагрузку, стабильность его работы и срок службы ощутимо сокращаются. Для электростанций серьёзные падения нагрузки так же опасны, как и превышения. Электрогенераторы по сути своей — те же самые электростанции, так что их необходимо защитить от недорасхода электроэнергии, как бы парадоксально это ни звучало.

Нагрузочные модули утилизируют излишки выработанного генератором электричества, переводя его в тепловую энергию. Электронные системы управления балластных реостатов могут автоматически регулировать потребляемую мощность, адаптируясь к нагрузке электросети, — в ручном контроле нет нужды. Нагрузочные модули нередко оказываются последним барьером на пути к серьёзной аварии или ненормальному режиму работы электрической сети.

Разновидности

Главный критерий, по которому различаются балластные реостаты, — рабочая мощность, имеющая широкий диапазон величин. Для электрогенерирующих устройств малой и средней мощности выпускаются относительно компактные балластные реостаты мобильного исполнения. Они удобны для тестирования электрогенераторов и электросетей. На больших мощностях приходится использовать нагрузочное оборудование стационарного исполнения.

Читайте также  Что такое реакция якоря в синхронном генераторе

Между мощностью балластного реостата и его размерами существует прямая связь — в силу принципа его работы большую мощность невозможно утилизировать в малых габаритах. Высокие нагрузки нуждаются в массивных резистивных элементах с хорошим охлаждением. Качественные устройства отличаются продуманной конструкцией, которая, наряду с высоким уровнем защищённости, гарантирует удобство эксплуатации и ремонта.

Эквивалент нагрузки

Тема раздела Аккумуляторы, зарядники в категории Cамолёты — Общий; Товарищи, а не поделится ли кто идеей, из чего подручного можно было бы сварганить нагрузку ампер на 30 при 12 .

Опции темы
  • Версия для печати
  • Отправить по электронной почте…
  • Подписаться на эту тему…

Эквивалент нагрузки

Товарищи, а не поделится ли кто идеей, из чего подручного можно было бы сварганить нагрузку ампер на 30 при 12 вольтах?
А то батареечки нужно погонять, много, жена прибьёт, если столько моторчиком жужжать.

ну как вариант штук 6 автомобильных ламп в параллель.

Только нужно следить, чтоб аки не просадило. Да и лампы, чего не подожгли

не, лампочки — не вариант.
9 шт 21 ваттных ламп — всего 15 ампер.
А светит так, что в комнату не зайти

Вот тема, на английском правда, но даже по картинкам понятно.

в крайнем случае- два электрода в пластиковое ведро с солевым раствором, предварительно подобрав концентрацию

Преобразователь 12-220 и пусть жена белье гладит.

В яндексе по фразе «электронная нагрузка» ищется .

Пенолет и на поле!. Ни одного разряда мимо кассы! Это ж целый полет!

Вы хотите 360 Вт рассеять и чтоб ничего небыло. Лампочки можно взять галогенки 12В по 60Вт как раз 6 штук, а что светит, так закройте в кладовке, зато тихо и доступно.

. я сто раз так делал! (с)
Взял котпус от компьютерного БП, четыре автомобильных двухспиральных лампы, вентилятор штатный, на штатном месте. Полёт нормальный. И нагрузку менять можно, задействуя разное кол-во спиралей. И дёшево, и вполне железно.

Ах да, лампы ставить колбами внутрь, вентилятор — на вдув.

Я нагружаю так.
Беру нихром диаметром 0,8мм. Мотаю спирали по 1 Ом . Подключаю в параллель сколько надо, затем погружаю спирали в ёмкость с водой (напряжение небольшое). После разряда батарей можно попить чайку. Главное не разрядить лишнего. При достижении 3.5В на банку далее напряжение падает очень быстро. Разряжаю обычно не более чем до 3,4-3,6 В на банку.

Силовые транзисторы выбираются в зависимости от того какой максимальный ток нагрузки вы желаете получить, соответственно подбирается измерительная головка и шунт.

Если бы кто объяснил мне глубинный смысл этой фразы.
Где в этой схеме измерительная головка и шунт?

Последний раз редактировалось modsley; 09.04.2012 в 12:31 .

Измерительная головка — кружочек с буквой «А», шунт унутре неё превращает слаботочный прибор в могучий АМПЕРМЕТР.

А мощность R3 и R6 важна?
Должна быть вроде как важна. И если важна, то какая она должна быть?

R3=R6 .Например нагрузка 20А . На каждом резисторе ключа падает 0.15х10А=1.5В (грубо) Итого каждый резистор 10Ах1.5В=15 Вт минимум .

Зы силовые транзисторы можно паралелить , уменьшая тем самым нагрузку на каждый и повышая общую нагрузку .

а можно поставить полевики и ваще выкинуть эти резисторы.

А не чего, что при каждом разряде, липо дохнут по техоньку. Их внутренне сопротивление увеличивается, раздуваются, нагреваются, сокращаются циклы. Об этом тоже надо подумать. Срок службы LiPo. Зима/лето. Делимся.

А собственно зачем вам разрежать ак?

К моему величайшему стыду ограничился этим

С лампами это не выход — свет мешает.

Я использую отрезки нихромовой спирали соединенные параллельно.
Работают как печка. Себестоимость меньше 1$.

На балансировочный разъем вешаю пищалку.

Преимущество нихрома еще в том, что нет жесткой привязки по напряжению к питанию источника нагрузки, как в случае с лампами.

За то лампы при падении напряжения уменьшают потребляемый ток . Могу ошибаться но вроде квадратично напряжению . Таким образом к моменту полного разряда график будет более пологим и проще контролировать напряжение финальное . Мб это и не так заметно будет .

Ну, свою работу делает.
6 ламп = 24-26А
А свет. Дык можно и просто в хозяйстве использовать

Лампы накаливания в какой то мере являются бареттером. Т.е. при увеличении напряжения на лампе сопротивление нити возрастает и наоборот. Значит при снижении напряжения на батареях сопротивление нити уменьшается, что в свою очередь стабилизирует ток. На определённом участке (по моим наблюдениям в от 0,8 до 0,5 от номинального напряжения лампы) лампа может выступать в роли стабилизатора тока. Таким образом при разряде аккумуляторов лампами накаливания, разряд происходит более стабильным током, недостатком такого метода считаю, большое выделение тепла, большой стартовый ток в момент включения ламп (если сделать нагрузку Ватт на 300 то, фейерверк будет ещё тот). Метод предложенный мной выше, я использовал для «прогона» мощных блоков питания.

Нихром аналогично.
Холодный берет больше тока, а после разогрева ток падает.
И затем при падении напряжения на аккумуляторе, ток (мощность) падает постепенно.

Можно конечно, просто я исходил из вопроса себестоимости и легкости наращивания нужной нагрузки.

Например, кусочек нихромовой спирали длиной 5.5см. мне дают 74Вт. при разогреве и 50Вт. стабильно после разогрева (накала) спирали. А если соединить 2 таких кусочка параллельно, то на выходе получу 90-100Вт.
Себестоимость очень мала, как уже упоминали выше, то эту энергию можно потратить на обогрев чего-либо.

При этом не создается дискомфорта от света.

Последний раз редактировалось Molotov; 10.04.2012 в 15:11 .

в журнале Радио 2007-03 была простенькая схема на двух полевиках. а в 2005-01 еще более простая схема на одном транзисторе.
обе схемы требуют внешнего стабилизированного питания 9-12В, работают как генераторы тока, а значит как стабилизаторы (в отличии от лампочек и проволочек).

умощнение нагрузки банально распараллеливанием транзисторов.

Яков Кузнецов/ автор статьи

Приветствую! Я являюсь руководителем данного проекта и занимаюсь его наполнением. Здесь я стараюсь собирать и публиковать максимально полный и интересный контент на темы связанные ремонтом автомобилей и подбором для них запасных частей. Уверен вы найдете для себя немало полезной информации. С уважением, Яков Кузнецов.

Понравилась статья? Поделиться с друзьями:
NEVINKA-INFO.RU
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
