Установка ремня генератора м104

Самостоятельная замена ремня привода вспомогательных агрегатов 8-клапанного двигателя Рено Логан (Logan)/Сандеро (Sandero). Пошаговое описание работы с иллюстрациями.

Установка ремня генератора м104

Замена ремня привода вспомогательных агрегатов 8-клапанного двигателя Renault Logan/Sandero

Ремень привода вспомогательных агрегатов необходимо заменить при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы. Принудительно, независимо от состояния, ремень заменяем через каждые 60 тыс. км пробега.

Существуют три варианта схем привода вспомогательных агрегатов в зависимости от комплектации автомобиля «Рено Логан»/«Сандеро» первого поколения.

Замена ремня привода вспомогательных агрегатов автомобиля Renault Logan/Sandero первого поколения с гидроусилителем руля и с кондиционером

Shkiv_01.ai

Для замены ремня снимаем правый грязезащитный щиток моторного отсека. Последовательность действий показана на фото ниже.

2163-13-12-01

2163-13-12-02

2163-13-12-03

Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и кондиционером — 5К 1747 (пятиручьевой, длиной 1747 мм).

При замене ремня необходимо также заменить опорный и натяжной ролики.

Для замены опорного ролика:

2163-13-12-04

2163-13-12-05

2163-13-12-06

Аналогично снимаем натяжной ролик.

При необходимости замены натяжного устройства (например, при поломке пружины):

2163-13-12-07

2163-13-12-08

Устанавливаем снятые детали в обратной последовательности. Перед монтажом ремня кронштейн натяжного ролика должен быть повернут по часовой стрелке и зафиксирован (см. выше).

При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой привода.

Внимание! Шкивы привода вспомогательных агрегатов, генератора, компрессора кондиционера и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой.

2163-13-12-09

После установки ремня, немного повернув ключом натяжной ролик, вынимаем фиксатор из отверстия кронштейна ролика и углубления в корпусе натяжного устройства. Затем головкой «на 18» с трещоткой проворачиваем коленчатый вал по часовой стрелке на три оборота за болт крепления его шкива, чтобы добиться правильного положения ремня.

Замена ремня привода вспомогательных агрегатов автомобиля Renault Logan/Sandero первого поколения с гидроусилителем руля без кондиционера

Shkiv_03.ai

Схема привода вспомогательных агрегатов автомобиля с гидроусилителем руля (без кондиционера):

  • 1 — шкив привода вспомогательных агрегатов;
  • 2 — натяжной ролик с кронштейном;
  • 3 — регулировочный болт;
  • 4 — болт крепления кронштейна натяжного ролика;
  • 5 — шкив генератора;
  • 6 — шкив насоса гидроусилителя руля;
  • 7 — ремень

Проверку натяжения ремня вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера завод-изготовитель рекомендует выполнять с применением специального приспособления (тензометрического тестера) на дилерском сервисе Renault. Учитывая, что ремень, возможно, придется менять вне дилерского сервисного центра (например, при его обрыве), покажем способ, при котором можно приблизительно оценить натяжение ремня.

Снимаем правый грязезащитный щиток моторного отсека. Снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала. При усилии нажатия

10 кгс прогиб ремня должен составлять 6–8 мм. Для натяжения ремня ослабляем затяжку двух болтов 4 крепления кронштейна натяжного ролика и вращаем по часовой стрелке регулировочный болт 3. Натянув ремень, затягиваем болты крепления натяжного ролика.

Внимание! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя ремня и натяжного ролика, а также подшипников вспомогательных агрегатов.

Для замены ремня поворачиваем регулировочный болт 3 против часовой стрелки на несколько оборотов и ослабляем затяжку болтов 4 крепления кронштейна натяжного ролика. Ослабив натяжение ремня, снимаем его со шкивов.

Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера — 5К 1110 (пятиручьевой, длиной 1110 мм). При замене ремня необходимо также заменить его натяжной ролик. Устанавливаем ремень привода вспомогательных агрегатов в обратной последовательности.

Внимание! Шкивы привода вспомогательных агрегатов, генератора и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой.

2163-13-12-010

Регулируем натяжение ремня (см. выше).

Для точной проверки натяжения ремня необходимо обратиться в сервис.

Замена ремня привода вспомогательных агрегатов автомобиля Renault Logan/Sandero первого поколения без гидроусилителя руля и без кондиционера

Shkiv_02.ai

2163-13-12-011

При усилии нажатия

10 кгс прогиб ремня должен составлять 6–8 мм.

Для натяжения ремня снимаем правый грязезащитный щиток моторного отсека.

Ослабляем затяжку болта 2 нижнего крепления генератора и болта 5 крепления генератора к натяжной планке. Отодвигая монтажной лопаткой генератор от блока цилиндров двигателя, натягиваем ремень. Затягиваем болты крепления генератора.

Не перетягивайте ремень! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя как самого ремня, так и подшипников генератора.

При замене ремня ослабляем его натяжение (см. выше) и снимаем ремень со шкивов коленчатого вала и генератора.

Маркировка ремня привода генератора на автомобиле без гидроусилителя руля и без кондиционера — 4РК 718 (четырехручьевой, длиной 718 мм).

Устанавливаем ремень привода генератора в обратной последовательности и регулируем его натяжение. Для точной проверки натяжения ремня необходимо обратиться в сервис.

Замена ремня генератора

Замена ремня генератора может стать целой проблемой в зависимости от конструкции двигателя автомобиля. А может занять всего несколько минут. На некоторых двигателях помимо генератора приводятся во вращение другие механизмы. Связываются гидроусилитель руля, помпа, вентилятор охлаждения радиатора. То есть к каждому автомобилю существует персональный подход

Способы натяжения ремня генератора

  • Привод осуществляется от шкива коленчатого вала.
  • Предусмотрено натяжение ремня в зависимости от конструкции различными способами.
  • Ремень натягивается при помощи генератора. То есть генератор имеет две симметричные точки опоры. И одну соединенную с планкой. Благодаря которой изменяется положение генератора. Такая конструкция применяется при использовании клинового ремня. Ранее она использовалась практически на всех двигателях. Подобная конструкция имеет большой недостаток. Опоры генератора разбиваются. Потому что они представляют собой шарнирное соединение. Генератор начинает клониться на бок. Происходит более интенсивный износ ремня. Из за неравномерного расположения в ручье шкива. Поэтому более надежно, если генератор не двигается и закреплен жестко

  • Если генератор закреплён неподвижно. Натяжение ремня происходит при помощи ролика закрепленного на блоке двигателя. Ступица ролика имеет крепёжное отверстие, смещенное относительно центра. Благодаря этому поворот ступицы изменяет положение ролика. Поэтому и происходит натяжение или ослабление ремня. Такая конструкция увеличивает срок службы ремня. Недостаток в том что постоянно приходится проверять натяжение ремня. Поэтому стали использовать более сложный механизм в виде натяжителя ремня.

  • Натяжитель ремня представляет собой ролик, закрепленный на рычаге. Основание рычага имеет пружину. Благодаря которой ролик прижимается к ремню. Чтобы ослабить натяжение ролика необходимо отжать рычаг. Для этого на рычаге имеется специальное квадратное отверстие размером ½ дюйма. Что соответствует размеру головки из набора инструментов. Соответственно для отжима рычага можно использовать вороток из набора. Вороток вставляется в отверстие и отжимается натяжитель.

Причины замены ремня генератора

  1. Износ ремня. В процессе работы ремень изнашивается и вытягивается. В результате ремень проскальзывает на шкивах. При нагрузке на генератор начинает из давать характерный свист.
  2. Обрыв ремня. Часто встречающаяся неисправность. Она может возникнуть как от старения ремня. В результате потери эластичности. Рвутся армирующие ремень нити. Так же обрыв может произойти по причине выхода из строя натяжного ролика. Заклинивает подшипник ролика либо разрушается шкив ролика. Смещение ремня приводит к тому что шкивы его перерезают.
  3. Меду ремнем и шкивом может попасть посторонний предмет. В результате ремень натягивается и рвется.

Признаки износа ремня

Если есть признаки износа ремня, такие как :

  • Ремень начинает свистеть на шкиву
  • Старение ремня выражается в появлении поперечных трещин как с внутренней так и наружной стороны ремня
  • По краю ремня наблюдается появление распустившихся нитей.

Ремень необходимо заменить на новый

Замена натяжителя ремня генератора

В процессе работы могут появиться посторонние шумы. Они говорят о том что приходит в негодность подшипник либо натяжного ролика. Либо подшипнике генератора или другого механизма, через который проходит ремень. Это может быть ГУР или компрессор кондиционера. Как обнаружить источник возникающих шумов, более подробно описано в этой статье.

В случае если источником шума является натяжной ролик его необходимо заменить.

Для этого ослабляется натяжение ремня. Снимается ремень. Если ремень натягивается роликом со смещенным центром. Он просто откручивается и меняется на новый. Натяжение ремня производится при помощи специальной вилки. Вилка вставляется в специальные отверстия, предусмотренные в ступице ролика. Производится натяжение ремня проворачиванием ступицы. Затем она прижимается гайкой или болтом в зависимости от конструкции.

Проверка натяжения ремня генератора.

Проверить правильность натяжения ремня можно кустарным способом. Натянутый ремень должен проворачиваться на 90 градусов. Если он не докручивается, то натяжение сильное и его необходимо ослабить. Если проворачивается больше то ремень натянут слабо. Его необходимо ещё подтянуть.

Таким образом, проверяются поликлиновые ремни. Клиновые ремни ведут себя аналогично.

Замена натяжителя ремня генератора.

Если вышел из строя ролик на натяжителе. Натяжитель необходимо снять целиком. Ослабляется ремень. При помощи воротка. Затем откручивается натяжитель. Меняется в сборе либо откручивается ролик и меняется.

Замена ремня генератора на катке БОМАГ

В качестве примера можно привести замену натяжителя и ремня на катке БОМАГ. В процессе работы заглох двигатель. Был поднят капот. Стало видно, что ремень соскочил со шкивов и повредился.

Читайте также  Электрический генератор в квартиру

Двигатель заглох потому что сработала система защиты двигателя. ЭБУ отключил двигатель после того ка генератор перестал давать зарядку. Причина неисправности оказалась в том, что ролик на натяжителе соскочил со ступицы. Повредил рычаг натяжителя. Край ремня повредился при соскакивании с роликов.

Натяжитель оказался непригоден для дальнейшего использования. Его необходимо заменить на новый.

Подходящего ремня в магазине не оказалось . предложили аналогичный ремень но на 2 см короче. Было решено установить этот ремень. Потому что техника срочно требовалась в работе. Новый, но короткий ремень сел на свое место. Диапазона работы натяжителя оказалось достаточно.

Двигатель завелся, но обнаружилась проблема. Так как ремень короче он стал цеплять за корпус натяжителя. Оставлять его в таком положении нельзя. Потому что приведет к поломке натяжителя и обрыву ремня.

Пришлось установить старый ремень . предварительно обрезав повреждённые ручьи поли клинового ремня.

В этом положении каток проработал несколько дней. До того как был приобретен новый ремень нужного размера.

Нюансы установки ремня генератора

Замена ремня генератора требует внимательности при установке. Особенно это касается, если устанавливается поликлиновой ремень. Так как от него приводится во вращение несколько механизмов. Он проходит через несколько шкивов. Поэтому перед тем как снимать ремень необходимо сфотографировать и зарисовать схему расположения ремня. Если этого не сделать, потом придётся долго думать и разгадывать шараду по установке ремня. На разных двигателях обвод ремня по роликам имеет замысловатые формы. Сразу тяжело правильно установить ремень.

Направление вращения ремня.

Так же необходимо обратить внимание на направление вращения ремня. На некоторых двигателях это имеет значение. На направление вращения указывает стрелка. Если стрелки нет, то неважно, в какую сторону вращается ремень.

Снятие установка приводного ремня через вентилятор охлаждения

Особенность установки ремня генератора, который вращает вентилятор охлаждения генератора заключается в том что ремень приходится через него перекидывать. Неудобство возникает из за небольшого расстояния между лопастями вентилятора и диффузором. Но оно позволяет установить снять ремень. При этом приходится подсовывать ремень под каждую лопасть крыльчатки.

Особенности замены ремня на разных моделях автомобилей.

Замена ремня генератора на разных моделях имеет разную сложность установки и снятия. Это связано с конструктивными особенностями.

Например: На автомобиле приора с кондиционером. Для того чтобы снять и установить ремень. Требуется поддомкратить двигатель. Снять крепежные болты с кронштейнов крепления двигателя. И просовывать ремень через между правым кронштейном и подушкой. Очень сложная и неприятная процедура. Из за ограниченного доступа. Поэтому опытные водители при замене ремня генератора. Через крепление двигателя просовывают два ремня. Один устанавливается на ролики и шкивы. Другой сматывается и крепится где-нибудь в удобном месте. В случае обрыва ремня на дороге. На место оборванного ремня устанавливается запасной приводной ремень.

На автомобиле Ауди А6 для того чтобы поменять приводные ремни необходимо снять бампер и переднюю решётку.

Так выглядит ремень привода механизмов на автомобиле Форд Транзит

Что делать если ремень генератора оборвался в дороге.

Если все таки обрыв ремня произошел в дороге. Делать нечего. Необходимо принимать решение. Либо замена ремня генератора, либо буксировка автомобиля. Двигаться на автомобиле без ремня генератора можно. Если ремень приводит в действие только генератор. Зарядка от генератора к аккумулятору пропадает. Но емкости аккумулятора хватает на длительное время. Пока аккумулятор не разрядится полностью

Сложнее если во вращение приводится ещё и помпа с вентилятором охлаждения. Не будет охлаждаться радиатор. И не будет циркуляции охлаждающей жидкости в двигателе. Двигатель быстро перегреется и закипит. В этом случае автомобиль лучше буксировать. Применение альтернативных методов по использованию вместо ремня галстука или чулков. Возможно, у кого то это и получалось. Попробывать можно. Если нет другого способа транспортировать автомобиль до места ремонта. Лучше конечно не доводить ремень до обрыва.

Замена ремня привода вспомогательных агрегатов и элементов механизма его натяжения

Ремень

Бензиновые модели (М112/113)

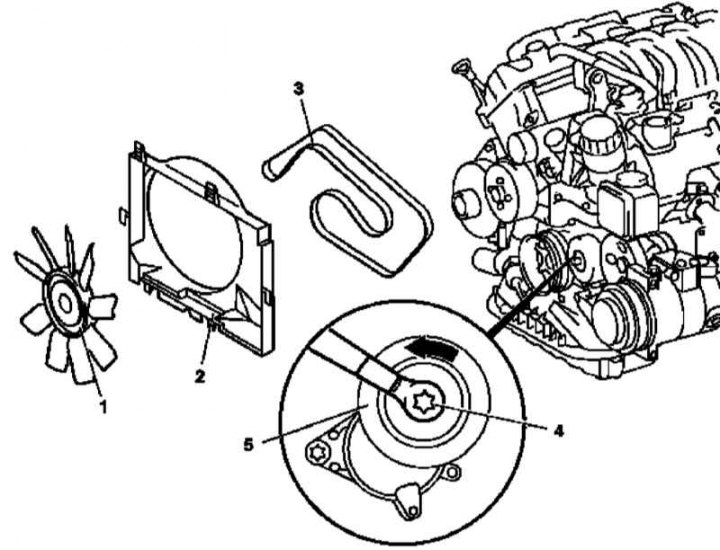

Детали установки ремня привода вспомогательных агрегатов на бензиновых моделях (М112/113)

2. Развернув шпильку (4) натяжного ролика (5) против часовой стрелки, ослабьте ремень (3) и заблокируйте ролик при помощи стержня диаметром 5 мм.

3. Снимите ремень и внимательно изучите его состояние (см. Главу Текущий уход и обслуживание). В случае необходимости произведите замену.

4. Установка производится в обратном порядке, — начинайте посадку ремня с натяжного ролика и действуйте в порядке указанной на иллюстрации нумерации. Не забудьте отрегулировать усилие натяжения ремня (см. Главу Текущий уход и обслуживание).

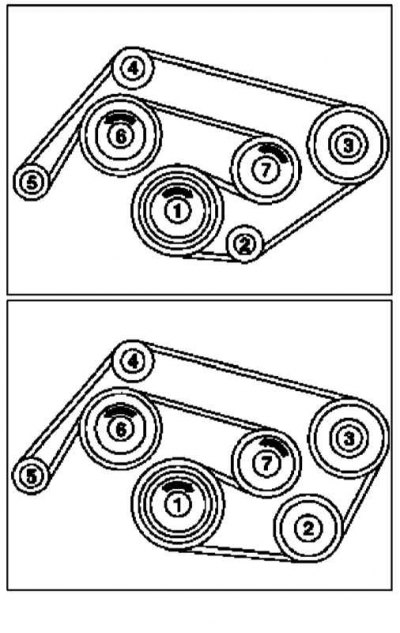

Схема прокладки и порядок посадки на шкивы 6-реберного ремня привода вспомогательных агрегатов двигателей М112/113

Вверху — Модели без К/В; Внизу — Модели с К/В; 1 — Шкив коленчатого вала; 2 — Направляющий шкив 2/шкив компрессора К/В; 3 — Шкив рулевого насоса; 4 — Направляющий шкив; 5 — Шкив генератора; 6 — Шкив водяного насоса и вентилятора системы охлаждения; 7 — Натяжной ролик

Дизельные модели

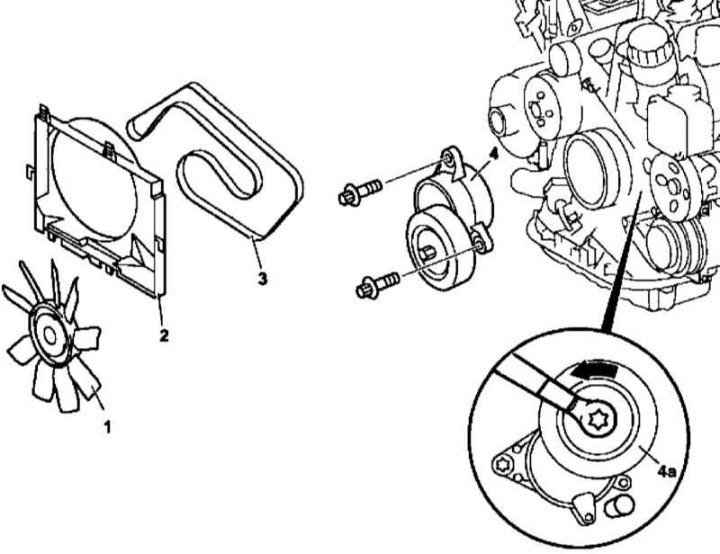

Детали установки ремня привода вспомогательных агрегатов на дизельных моделях, оборудованных двигателем М612

3 — Натяжной ролик

1. Снимите вязкостную муфту привода вентилятора системы охлаждения (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха).

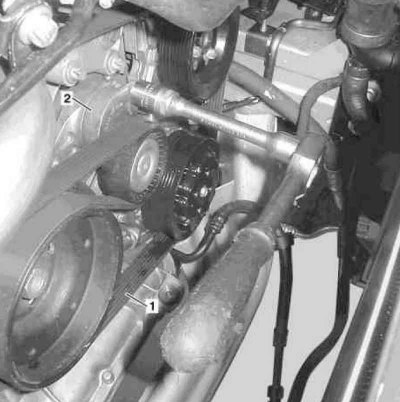

2. Развернув натяжитель (2) и заблокировав его штифтом (4), ослабьте, затем снимите приводной ремень (1).

3. Изучите состояние ремня (см. Главу Текущий уход и обслуживание), в случае необходимости произведите его замену.

4. Установка производится в обратном порядке, — начинайте посадку ремня с натяжного ролика (см. иллюстрацию ниже). Не забудьте отрегулировать усилие натяжения ремня (см. Главу Текущий уход и обслуживание).

Схема прокладки ремня привода вспомогательных агрегатов двигателя М612

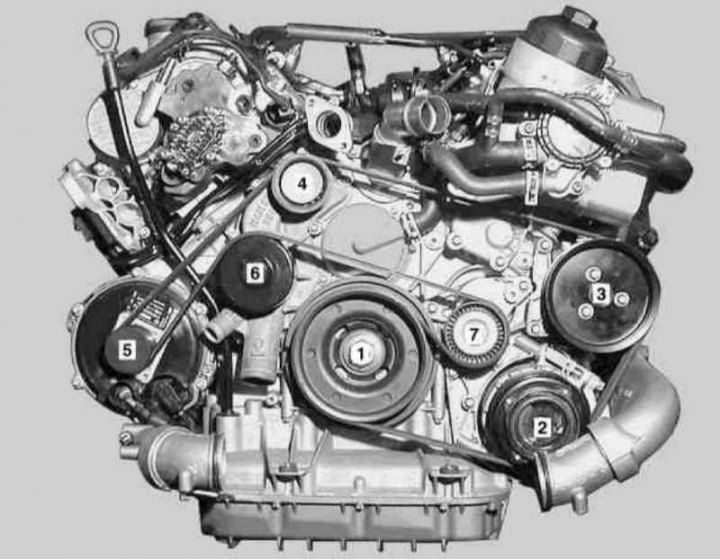

1 — Шкив коленчатого вала; 2 — Натяжной ролик; 3 — Шкив водяного насоса и вентилятора системы охлаждения; 4 — Шкив генератора; 5 — Направляющие шкивы; 6 — Шкив рулевого насоса; 7 — Шкив компрессора К/В

Детали установки ремня привода вспомогательных агрегатов на дизельных моделях, оборудованных двигателем М628

2. Установите экран защиты радиатора/конденсатора системы кондиционирования воздуха (металлический или пластмассовый лист размерами порядка 400x680x1 мм).

3. Снимите промежуточный охладитель системы турбонаддува (Intercooler) (см. Главу Системы питания и выпуска отработавших газов).

4. Развернув натяжитель (2) по часовой стрелке, ослабьте ремень (1) и снимите его с двигателя.

5. Изучите состояние ремня (см. Главу Текущий уход и обслуживание), в случае необходимости произведите его замену.

6. Установка производится в обратном порядке, — начинайте посадку ремня с натяжного ролика (см. иллюстрацию ниже). Не забудьте отрегулировать усилие натяжения ремня (см. Главу Текущий уход и обслуживание).

Схема прокладки ремня привода вспомогательных агрегатов двигателя М612

1 — Шкив коленчатого вала; 2 — Шкив компрессора К/В; 3 — Шкив рулевого насоса; 4 — Направляющий шкив; 5 — Шкив генератора; 6 — Шкив водяного насоса; 7 — Промежуточный ролик

Натяжитель

Бензиновые модели (М112/113)

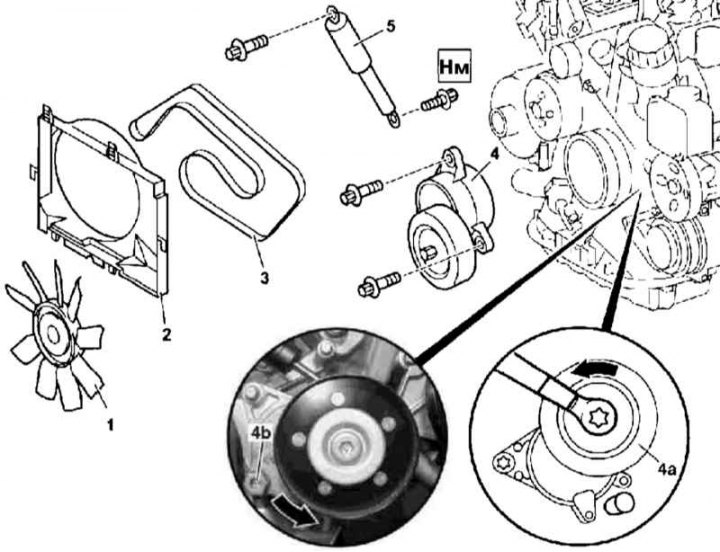

Детали установки автоматического натяжителя ремня привода вспомогательных агрегатов на бензиновых моделях (М112/113)

1. Снимите приводной ремень (3) (см. выше).

2. Разверните натяжной ролик (4а) против часовой стрелки и зафиксируйте его при помощи стержня диаметром 5 мм.

3. Вывернув самонарезные крепежные винты, снимите натяжитель (4) с крышки привода ГРМ.

4. Установка производится в обратном порядке.

Дизельные модели

Детали установки автоматического натяжителя ремня привода вспомогательных агрегатов двигателя М612

1. Снимите приводной ремень (см. выше).

2. Вывернув крепежный болт снимите со сборки натяжителя (5) натяжной ролик (4).

3. Извлеките штифт (2), фиксирующий натяжитель (5) и, вывернув крепежные болты, снимите последний с крышки привода ГРМ.

4. Установка производится в обратном порядке.

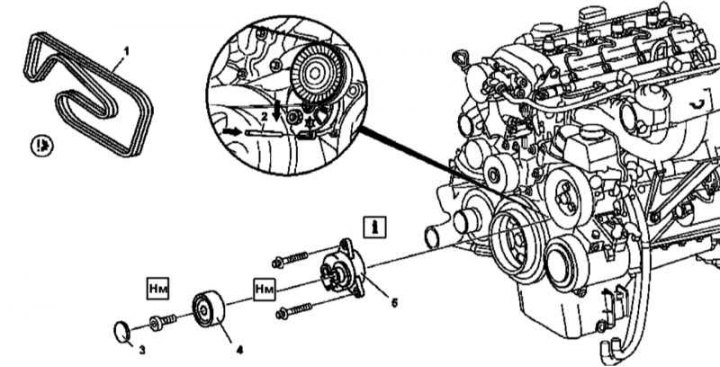

Детали установки автоматического натяжителя ремня привода вспомогательных агрегатов двигателя М628

1. Снимите промежуточный охладитель системы турбонаддува (Intercooler) (1) (см. Главу Системы питания и выпуска отработавших газов).

2. Снимите приводной ремень (2) (см. выше).

3. Выверните крепежные винты (4), — доступ к винту откроется через выборку в шкиве (5) при проворачивании двигателя в нормальном направлении, — и снимите натяжитель (3).

4. Установка производится в обратном порядке.

Подробная инструкция как правильно менять ремень генератора

Двигатель автомобиля укомплектован комплектующими (генератор, компрессор кондиционера), приводимыми во вращение поликлиновым ремнем. Со временем изделие изнашивается и ломается, что может привести к разрыву. Необходимость замены ремня генератора самостоятельно может возникнуть, если проблема возникла в дороге и вне службы.

Когда нужно менять ремень генератора?

Периодичность замены ремня привода электрогенератора указана в сервисной инструкции автомобиля. Обратите внимание, что срок службы одной и той же машины, поставляемой на разные рынки, может отличаться. Это связано с разными климатическими условиями и запыленностью воздуха, что вызывает дальнейшую деградацию материала, из которого изготовлено изделие.

Например, Volvo рекомендует произвести первую замену после 80 000 автомобилей. км, а каждую последующую замену проводить через 60 тыс. км. При этом в машинах с европейского рынка замена ремня производится каждые 180 тысяч. км. На автомобилях ВАЗ этот товар редко используется больше 30 тысяч. км.

Читайте также  Чем отличается генератор от трансформатора

Распространенным признаком удлиненного ремня является свист, который возникает при запуске двигателя или после проезда по луже. Источником шума является скольжение материала ремня по поверхности шкива. Обычно свист быстро исчезает и появляется снова при запуске двигателя или после очередной лужи. В этом случае владелец должен проверить натяжение ремня и попытаться вернуть его в норму.

Что влияет на износ?

Факторы, влияющие на срок службы приводного ремня:

  • Условия эксплуатации изделия. Попадание пыли, абразивов или химикатов значительно сократит срок службы ленты. Длительное использование при низких температурах окружающей среды негативно сказывается на материале.
  • Состояние шкивов. Биение или несоосность повредят дорожку качения и край ремня.
  • Напряжение. Низкое или чрезмерное натяжение ускоряет износ ремня.
  • Дата изготовления ремня. Резина подвержена старению, поэтому при упаковке на складе ремень может испортиться. Кроме того, отрицательно сказывается неправильное хранение.
  • Производитель ремня. Есть изделия небольших компаний из некачественных материалов. Такие ремни могут выйти из строя после нескольких тысяч километров пробега.

Как проверить ремень?

Следует не только проверять состояние ремня, но и периодически. Большинство производителей автомобилей рекомендуют визуально проверять ремень и его натяжение каждые 6 месяцев или после 25000 километров пробега. км. Не имеет значения, едет машина или припаркована.

Примерная последовательность проверок:

  • Откройте капот машины. Приводной ремень находится на шкиве со стороны коленчатого вала. Тщательно проверяйте состояние и напряжение, не приближаясь к вентиляторам системы охлаждения. Это связано с тем, что вентилятор может запуститься в любой момент, даже при холодном двигателе.
  • Проверьте визуальное состояние, повернув внутреннюю часть ремня к свету. Недопустимы трещины, потертости и отслоение изделия. Если повреждение произошло на небольшом участке, ремень считается непригодным для дальнейшего использования. Элемент протягивается через кривошип коленчатого вала с помощью центральной гайки.
  • Натяжение провереноизмеряется прогиб под нагрузкой 10 кг. При расстоянии между осями шкивов до 300 мм отклоняющая балка должна составлять 6 мм. При расстоянии между осями 300-450 мм допускается прогиб на 12 мм.

Проверить натяжение ремня генератора с максимальной нагрузкой, т.е. включить всех потребителей энергии, кроме стартера. Если свиста нет — натяжения достаточно.

Как натянуть ремень

Если поверхность Если на ремне нет трещин и разрывов, попробуйте его натянуть. Эта процедура подходит как для автомобилей российского производства, так и для иномарок, оснащенных ручным ручным натяжителем, которым зачастую является сам генератор. Ремень натягивается до тех пор, пока он не перестанет скользить по шкивам. Автолюбитель должен помнить, что чрезмерное напряжение нагружает подшипники генератора и заставляет их перестать работать.

Если натяжение ремня не позволяет нормально работать, замените деталь. Не устанавливайте прокладки под натяжные шкивы, так как это приведет к увеличению длины ремня.

Инструкция по замене приводного ремня

Замена ремня привода генератора не является проблемой для большинства водителей. После удаления использованной полосы рекомендуется проверить картину износа. Если у него есть повреждение кромок и контактов, это может указывать на несоосность шкивов. В этом случае найдите поврежденный компонент и замените его. Нет смысла ставить новый ремень на поврежденный шкив, так как резина быстро изнашивается на острых кромках. При замене ремня следуйте последовательности, рекомендованной производителем автомобиля.

При замене приводного ремня генератора может потребоваться установка нового натяжителя и связанных с ним крепежных элементов. Список деталей, которые необходимо заменить, см. В руководстве по эксплуатации вашего автомобиля.

Что понадобится для замены?

Прежде чем пытаться заменить ремень генератора, приготовьте набор инструментов и расходных материалов (приведен максимальный перечень):

  • гаечные ключи и головки;
  • новый ремень и натяжной ролик;
  • возвратный стержень для крепления шкива
  • лопата монтажная для снятия ремня
  • нож;
  • защитные перчатки;
  • лист бумаги и карандаш, чтобы нарисовать схему установки.

Новый приводной ремень вторичного рынка может быть на несколько миллиметров длиннее оригинального. Разницу в длине компенсирует натяжитель.

Схема

Установить ремень на моторы с двумя или тремя шкивами несложно. Ситуация меняется, когда ремень устанавливается на двигатель с более чем одним шкивом. В этом случае рекомендуется составить схему установки изделия. Такое мероприятие ускорит процесс установки и позволит избежать ошибок.

  • 1 — шкив коленчатого вала;
  • 2 — шкив генератора;
  • 3 — шкив направляющий;
  • 4 — муфта компрессора кондиционера;
  • 5 — шкив помпы и дополнительный шкив привода подкачивающего насоса;
  • 6 — ремень;
  • 7 — натяжной ролик.

Алгоритм действий

Процедура различается в зависимости от конструкции двигателя и количества навесного оборудования. Ниже приведены пошаговые инструкции по замене ремней на популярных автомобилях. В других автомобилях операция аналогична.

На автомобиле ВАЗ Гранта

Для замены ремня на автомобиле ВАЗ Грант без натяжителя можно действовать по алгоритму:

  • Ножом отрежьте старую полоску.
  • Чтобы включить 3-4 оборота, поверните снизу болт крепления генератора.
  • Полностью открутите верхний крепежный болт и выньте его из отверстия.
  • Сдвиньте генератор вперед, пока монтажный выступ не окажется позади кронштейна.
  • Закрепите механизм проволокой или другим способом.
  • Наденьте ремень на шкив генератора и верхнюю часть шкива коленчатого вала. Некоторые автовладельцы используют дополнительное устройство, чтобы удерживать ремешок на устройстве во время его надевания.
  • Используйте гаечный ключ, чтобы повернуть вал двигателя, чтобы ремень полностью подошел.
  • Зафиксируйте генератор в исходном положении. Проверить работу узлов при полной нагрузке и разных оборотах коленчатого вала.

На Киа Сид

Ремень генератора можетзаменить следующим образом:

  • Снимите крепежный болт наверху генератора.
  • Поднимите стопорный винт вверх из направляющего гнезда.
  • Поверните устройство к нижнему винту. Если крепление «заблокировано», генератор можно повернуть, слегка постучав молотком по дереву.
  • Снимите использованный ремень и прижимной ролик.
  • Затем установите новый шкив, и только после этого можно смонтировать ремень.
  • Натяните ремень в соответствии с инструкциями в Руководстве оператора. Проверить работу прибора, при появлении свиста немного увеличить напряжение.

На Фольксваген Поло Седан

Пример замены ремня на двигателе Volkswagen Polo Sedan с автоматическим натяжителем:

  • Ослабьте натяжение ремня, ослабив болт крепления натяжителя. Размер гайки 16 мм.
  • Поверните монтажный кронштейн шкива против часовой стрелки. Пружина растяжения сжата, что затрудняет ее вращение.
  • Осторожно снимите ремень со шкивов, коленчатого вала и приводных агрегатов.
  • Снимите шкив с помощью головки на 16 мм, вставленной в выемку под генератором. Если шкив не заменен, он фиксируется в положении сжатия металлическим стержнем, вставленным в отверстие в корпусе.
  • Наденьте ремень на шкивы, затем осторожно отпустите натяжитель. Натяжитель автоматически регулирует уровень натяжения продукта.

Как заменить ремень генератора своими руками

Заменить ремень генератора самостоятельно — совсем несложно даже для тех, кто не имеет опыта ремонта автомобиля. Этот урок будет очень полезен для новичков.

Когда необходима замена ремня генератора?

Полезен хотя бы потому, что можно будет понемногу изучать устройство вашего средства передвижения и принципы работы всех его механизмов.

Мастера со стажем назвали бы замену ремня генератора «азбукой», однако без этих азов в дальнейшем — попросту никуда. Прежде, чем приступать к замене этого элемента двигателя, стоит наверняка убедиться, что именно ремень, а не что-то иное, вышел из строя.

Главный признак проблемы с генератором — это характерный свист, который опытному уху автолюбителя тяжело спутать с каким-то другим, связав его с конкретной поломкой. Свист этот возникает каждый раз, когда на электронику автомобиля начинает оказываться нагрузка. Это могут быть: включённое радио, дальний свет или радио и проч. Также в салоне авто может загореться индикатор, который сообщает о проблеме, описываемой в этой статье. Индикатор сигнализирует или о слабом натяжении ремня генератора, или о полном его износе.

Где находится ремень генератора? Ищите его под капотом, с левой стороны от мотора, когда станете лицом к вашему автомобилю. Перед тем, как приступать к осмотру детали, необходимо выключить мотор, ключ зажигания вынуть, а также отсоединить от аккумулятора авто отрицательный провод.

После этого осмотрите ремень на наличие признаков износа. Ими становятся трещины и разрывы, вытянутость или потеря эластичности. Если ремень генератора изношенным не выглядит, то попробуйте проверить его натяжение. Обычно именно эта причина служит поводом для нескладной работы двигателя.

Замена ремня генератора

В большинстве случаев ремень всё равно придётся менять, так как склеивать трещины явно никто не станет. Для этого достаточно пойти в любой автомагазин и приобрести точно такой же ремень. Чтобы снять старую запчасть, для начала нужно ослабить её натяжение. Возьмите ключ и прокрутите гайку болта натяжителя. Выяснив, где находится последний из них и как устроен, можно приступать к следующему этапу.

Механизм натяжения может быть в виде болта или же полукруглой рейки, что зависит от модели автомобиля. Прежде, чем снимать старый ремень, также запомните, за что он цепляется и как крепится. Новую запчасть следует установить в той же последовательности, как вы снимали старую. Для первого раза можно быстро набросать на листе бумаги небольшую схему или расписать по пунктам порядок ваших действий.

Читайте также  Электрические потери в генераторе постоянного тока

В случае, когда ремень держит болт, его откручивают, вертя в одну или другую сторону. Натяжитель отличается от других болтов тем, что выкручивать его полностью не нужно. Сделав пару оборотов, вы почувствуете, как ремень генератора стал ослабевать. Определив на глаз, когда можно его снять, — оставляйте болт и выполняйте нужное действие.

Перед тем, как повернуть болт в противоположную сторону и затянуть новенький ремень, перечитайте инструкцию к вашему автомобилю, в которой обязательно указано оптимальное натяжение для ремня мотора, который обычно не следует натягивать очень сильно.

Если новый ремень будет установлен неправильно или неточно, то проблемы с работой двигателя гарантированы. Вот почему даже такая лёгкая, на первый взгляд, работа требует аккуратности и осторожности. Установив замену старому ремню, подсоедините к аккумулятору отрицательный провод, после чего заведите мотор. Запустив двигатель, дайте самую большую, но допустимую, нагрузку на электронику, включив дневные ходовые огни авто, радио и отопление, а также немного погазовав.

Если снова раздаётся свист — пугаться не стоит: просто проделайте те же действия, что были описаны до этого, и усильте натяжение ремня генератора, на сколько это нужно.

Регулировка и замена приводных ремней на BMW 5 серии E34

Однажды вы столкнетесь с необходимостью замены одного или нескольких приводных ремней. Это может произойти как по причине его обрыва, так и в рамках планового технического обслуживания.

Если ремень просто порвался – то все достаточно просто: покупаем новый, меняем и готово. А вот в рамках планового осмотра необходимо проверить две вещи: его состояние и его натяжение.

Эта работа достаточно проста и не требует какого-то специфического инструмента.

Сложность работы:

Для ее выполнения нам понадобится следующий инструмент:

  • Монтировка (tire lever)
  • Накидной ключ (box-end wrench) (13 mm)
  • Накидной ключ (box-end wrench) (19 mm)

Также будут необходимы следующие запасные части:

  • Клиновой ремень (помпа, генератор)
  • Клиновой ремень (гур)
  • Клиновой ремень (кондиционер)

На автомобилях с двигателем M30 два клиновых ремня (три на автомобилях, оснащенных кондиционером). Все клиновые ремни приводятся от коленвала через шкиф коленвала. Давайте пробежимся по функционалу, за который отвечает каждый из ремней.

Начнем с ремня, расположенного ближе всего к двигателю и будем двигаться к радиатору:

  • Основной вентилятор, водяная помпа и генератор
  • Насос гидроусилителя рулевого управления
  • Компрессор кондиционера

На картинке представлено расположение ремней для наглядности.

Обзор одного из ремней и основных компонентов. Не забывайте, что вентилятор с вискомуфтой крепятся на оси водяной помпы и имеют обратную резьбу. Вид сбоку на все клиновые ремни (за исключением кондиционера). Ближний к двигателю — ремень вентилятора, помпы и генератора. Средний отвечает за насос гидроусилителя руля, а дальний от двигателя – за компрессор кондиционера.

Регулярная проверка состояния клиновых ремней – очень важная часть сервисного обслуживания. В первую очередь проверьте их на следы износа и повреждений. Если имеются какие-либо признаки повреждения ремня его необходимо заменить.

Основные виды износа клиновых ремней.

Следующее, что необходимо проверить — это его натяжение. Если ремень натянут недостаточно, или перетянут – это сократит срок службы ремня, или компонентов навесного оборудования.

В случае, если ремень натянут слишком слабо это не только вызовет визжащий звук, но также может вызвать некорректную работу или сокращение срока службы приводимых им в движение компонентов. Очень громкий свист свидетельствует о необходимости его замены, а регулировка натяжения не решит проблему.

Если же ремень перетянут — это вызовет повреждение приводимых им в движение компонентов. Для примера вы существенно сократите срок службы водяной помпы или генератора.

Причина, по которой необходимо регулярно проверять клиновые ремни тем более очевидна, если вы просто обратите внимание на агрегаты, приводимые ими в движение.

Если третий (дальний от двигателя) ремень лопнет вы потеряете только кондиционер, в этом ничего страшного и можно продолжить движение.

Если порвется второй (средний) ремень – вы потеряете усилитель руля, что также не столь критично и можно продолжить движение, главное избегайте узких поворотов и плотной стоянки. Если же автомобиль оснащен LAD (системой регулировки дорожного просвета), то вы также потеряете и ее функциональность, т.к. для управления подкачкой задних амортизаторов используется насос ГУР.

Если же вы потеряете первый (ближний к двигателю) ремень – вы лишитесь системы охлаждения (водяная помпа и вентилятор перестанут работать) и системы электропитания (вся электрика автомобиля будет питаться исключительно от аккумулятора). В этом случае необходимо немедленно остановиться и заглушить двигатель, чтобы избежать его перегрева.

Регулировка натяжения ремня ГУР

Принцип предельно прост — для каждого ремня есть один элемент, оснащенный механизмом регулировки натяжения. В случае с ремнем гидроусилителя — это насос ГУР.

Регулировка возможна благодаря винту натяжной шестерни в механизме зубчатой рейки (но к сожалению, в большинстве случаев в России этот механизм уже давно сорван). Винт натяжной шестерни представляет собой шестигранную гайку на 19 с зубчиками, которые фиксируются на рейке. Поворачивая этот винт достаточно удобно регулировать натяжение клинового ремня.

Красная стрелка указывает на 19 мм винт натяжной шестерни.

Но прежде чем приступить к регулировке придется открутить два винта и одну гайку. Только после этого насос гидроусилителя будет свободно перемещаться вокруг опорных точек, и вы сможете ослабить или натянуть ремень. Как только ремень натянут правильно – останется только затянуть эти 2 болта и 1 гайку.

Начинайте с ослабления гайки на 13, расположенной на другой стороне винта натяжной шестерни. Просто ослабьте на пару оборотов – этого достаточно.

Красная стрелка указывает на гайку на другом конце винта натяжной шестерни.

Открутите винт, указанный стрелкой на рисунке ниже (шестигранная головка на 13 мм). Просто ослабьте его на пару оборотов. С обратной стороны там приварная гайка, которая не прокручивается, так что не нужно даже заботиться о втором инструменте.

Красная стрелка указывает на винт, ослабьте его на пару оборотов, чтобы облегчить регулировку.

Теперь ослабьте последний винт, отмеченный стрелкой на рисунке ниже (также шестигранная головка на 13 мм). Тут также приварная гайка, которая не прокручивается.

Красная стрелка указывает на винт, ослабьте его на пару оборотов, чтобы облегчить регулировку.

Теперь вы можете ослабить или натянуть клиновой ремень поворачивая шестигранную головку на 19 мм. Если механизм легко не перемещается – то используйте рычаг или нечто подобное, чтобы помочь насосу гидроусилителя сдвинуться с места. Но учтите, что зубцы на зубчатом механизме не рассчитаны на большое усилие и поэтому будут просто проскакивать, в результате чего вы повредите их. Поэтому если не получается – продолжайте ослаблять крепления, пока насос не сдвинется с места.

Проверните винт натяжного механизма от двигателя (по часовой стрелке), чтобы натянуть клиновой ремень, или наоборот к двигателю (против часовой стрелки) чтобы ослабить его.

Определить правильное натяжение вы можете двумя способами:

  • Либо приложить усилие в 8 Нм на натяжной механизм;
  • Либо отрегулировать по уровню прогиба ремня в точке, находящейся по середине между двумя шкивами. Если расстояние между шкивами 180-280 мм – то ремень должен прогибаться примерно на 6 мм, если же расстояние 300-400 мм, то величина прогиба составляет 13 мм;

Когда достигнуто правильное натяжение – удерживайте его с помощью рычага и одновременно затяните гайку натяжной шестерни, после чего затяните оставшиеся винты. Не забудьте повторно проверить правильность натяжение после затяжки всех гаек.

Используйте рычаг чтобы помочь движению при настройке натяжения, например, торцевой ключ на 19 мм.

Регулировка натяжения ремня водяной помпы и генератора

В данном случае принцип полностью аналогичен механизму регулировки ремня гидроусилителя. Тем не менее регулировка становится гораздо проще, если снять вентилятор. Конечно возможно отрегулировать и не снимая его, но с ним не так много места. Вам нужно снять только сам вентилятор, кожух вентилятора снимать не нужно.

Далее все просто. Ослабьте стопорную гайку на другом конце большого шестигранного болта на 19 мм, на котором расположена натяжная шестерня.

Отверните опорную точку, которая состоит из болта и гайки на 13 мм. Просто ослабьте до тех пор, пока генератор не сможет свободно двигаться.

Затем отрегулируйте натяжение таким же образом, как вы делали для клинового ремня гидроусилителя. Когда достигнуто правильное натяжение – затяните стопорную гайку и точку опоры, состоящую из винта и гайки.

Механизм регулировки зубчатой рейки (с 19-миллиметровым шестигранником для натяжения шестерни) для клинового ремня водяного насоса.

Яков Кузнецов/ автор статьи

Приветствую! Я являюсь руководителем данного проекта и занимаюсь его наполнением. Здесь я стараюсь собирать и публиковать максимально полный и интересный контент на темы связанные ремонтом автомобилей и подбором для них запасных частей. Уверен вы найдете для себя немало полезной информации. С уважением, Яков Кузнецов.

Понравилась статья? Поделиться с друзьями:
NEVINKA-INFO.RU
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
