Купить генератор низких частот

код продукта: 00002053

Описание

Генератор звуковой частоты предназначен для получения гармонических и периодических напряжений треугольной и прямоугольной формы от 0,1 Гц до 100 кГц при исследовании акустических явлений, электрических цепей переменного тока с активной и реактивной нагрузками.

Генератор низкочастотный предназначен для получения синусоидальных колебаний с регулируемой амплитудой.

Генератор сигналов низкой частоты формирует одновременно три вида сигналов: прямоугольного, треугольного и синусоидального напряжений и обеспечивает выбор любого из перечисленных сигналов и диапазонов частоты. Точная частота генерации обеспечивается за счет создания соответствующего управляющего напряжения на выходе в пределах от 0 до 10 В на нагрузке 8 Ом.

На передней панели генератора размещены органы управления: ручка плавной регулировки частоты, индикаторы текущего диапазона кнопка установки диапазона, кнопка выбора формы генерируемого сигнала, индикатор текущего режима, ручка регулировки амплитуды выходного сигнала, клеммы подключения нагрузки.

Выходные параметры источника звуковых волн удовлетворяют требованиям к демонстрационным опытам по акустике, к опытам по переменному току в цепях с индуктивным, емкостным и смешанным сопротивлениями.

Генератор звуковых частот (0,1 Гц — 100 кГц) необходим для работы со следующим оборудованием:

* Внимание! Изображение товара может отличаться от полученного Вами товара. Производитель оставляет за собой право изменять комплектацию и технические характеристики учебных пособий без предварительного уведомления, при этом функциональные и качественные показатели наглядных пособий не ухудшаются.
Информация о товаре носит справочный характер и не является публичной офертой, определяемой Статьей 437 ГК РФ.

Убедительная просьба, при покупке учебного оборудования согласовывать с менеджером важные для Вас характеристики, комплектацию и цену учебного оборудования.

  • Главная
  • Каталог
  • Учителю
  • Оптовику
  • Вопросы
  • Как купить
  • Доставка
  • О нас
  • Контакты
  • L-микро Россия
  • Физика
    • ГИА-лаборатория 2021
    • ГИА-лаборатория по физике
    • ЕГЭ-лаборатория по физике
    • Комплекты ГИА №1-8 по физике 2019
    • Наборы для экзаменов ЕГЭ и ГИА
    • ОГЭ по физике 2019 (ГВЭ)
    • Печатная продукция, учебные фильмы, электронные пособия
    • Практикумы
    • Приборы демонстрационные измерительные
    • Приборы демонстрационные. Механика
    • Приборы демонстрационные. Молекулярная физика
    • Приборы демонстрационные. Электродинамика и оптика
    • Приборы и принадлежности общего назначения
      • Цифровые USB-датчики
    • Приборы лабораторные
      • Комплектующие
      • Наборы
    • Технические средства обучения
    • Точка роста
    • ФГОС-лаборатория
    • Цифровые датчики для школ
    • Цифровые лаборатории
  • Биология
    • Влажные препараты
    • Гербарии
    • Динамические пособия
    • Коллекции
    • Микропрепараты
    • Модели по анатомии
    • Модели по ботанике
    • Модели по зоологии
    • Муляжи
    • Наглядные пособия
    • Приборы лабораторные
    • Цифровые USB-датчики
    • Экранно-звуковые пособия
  • География
    • Экранно-звуковые пособия
  • Дошкольное образование
    • Экранно-звуковые пособия
  • Иностранные языки
    • Экранно-звуковые пособия
  • История
    • Настенные карты
      • История древнего мира
      • История средних веков
      • Карты мира
      • Новая история
      • Новейшая история
    • Таблицы демонстрационные
    • Учебные фильмы, электронные пособия
      • Исторические экскурсии (серия фильмов)
      • История древнего мира
      • История средних веков
      • Новая история
      • Новейшая история
    • Экранно-звуковые пособия
      • Слайды, фолии (кодопленки)
  • Литература
    • Экранно-звуковые пособия
  • Математика
    • Видеофильмы
    • Модели демонстрационные
    • Таблицы демонстрационные
    • Транспаранты
  • Начальная школа
    • Иностранные языки
      • Экранно-звуковые пособия
    • Математика
      • Демонстрационные пособия
      • Игры и игрушки
      • Печатные пособия
      • Экранно-звуковые пособия
    • ОБЖ
      • Экранно-звуковые пособия
    • Окружающий мир
      • Печатные пособия
      • Учебно-практическое и учебно-лабораторное оборудование
      • Экранно-звуковые пособия
    • Русский язык и чтение
      • Игры и игрушки
      • Печатные пособия
      • Экранно-звуковые пособия
    • Технология
  • НВП и ОБЖД
    • Оборудование демонстрационное
    • Печатные пособия
      • Брошюры, методички и другие пособия
      • Плакаты
    • Экранно-звуковые пособия
      • Слайды, фолии (кодопленки)
      • Учебные фильмы, электронные пособия
  • Русский язык
    • Видеофильмы, CD диски
    • Слайд-альбомы
    • Таблицы демонстрационные
  • Технические средства обучения
    • Технические средства обучения
  • Учебно лабораторное оборудование для ВУЗов, профильных школ, колледжей, лицеев.
  • Химия
    • Вспомогательное оборудование для компьютерной измерительной системы
    • Коллекции
    • Компьютерная измерительная система
    • Модели демонстрационные
    • Оборудование для лабораторных работ
      • Комплектующие лабораторных работ
    • Оборудование и приборы для демонстрационного эксперимента
    • Оборудование общего назначения (для подготовки экспериментов)
      • Цифровые USB-датчики
    • Печатная продукция, учебные фильмы, электронные пособия
    • Посуда общего назначения
    • Химические реактивы
    • Экзаменационное оборудование
  • Факультатив

Генератор звуковой частоты школьный

По договору

Закупка у единственного поставщика по 44-ФЗ и 223-ФЗ

Аукцион
Запрос котировок
Портал поставщиков

Цены на сайте размещены для справки. Для получения актуальных цен с учетом ваших скидок, коммерческого предложения или счета нужно добавить нужные товары в корзину и отправить.
Минимальная сумма заказа — 50 000 рублей.

  • Описание
  • Запросить информацию
  • Склады
  • Доставка и оплата

Генератор является источником формирования электрических сигналов звуковых частот и предназначен для проведения демонстрационных и лабораторных работ по курсу физики средней школы.

Габаритные размеры в упаковке (дл.*шир.*выс.), см: 21*12*5. Вес, кг, не более 0,6.

Диапазон частот, Гц: 1…100000.

Точность установки частоты в диапазоне 1…100 Гц: 1 Гц.

Точность установки частоты в диапазоне 100…10000 Гц: 10 Гц.

Точность установки частоты в диапазоне 10000…100000 Гц: 100 Гц.

Стабильность частоты, не хуже: 10-5.

Выходное напряжение (эфф., градуировано для синусоидального сигнала), В: 0…5.

Точность установки выходного напряжения, В: 0,02.

Сопротивление нагрузки, не менее, Ом: 8.

Тип выходного разъема: USB-AF.

Напряжение питания (через адаптер12/220 В, 50 Гц), В: 12

Потребляемый ток, А, не более 0,3.

Комплектность: генератор звуковой частоты – 1 шт., шнур соединительный – 1 шт., сетевой адаптер 12/220 В, 50 Гц – 1 шт., руководство по эксплуатации – 1 шт.

Прибор выполнен на базе кварцованного микропроцессорного программируемого генератора с прямым синтезом частоты, что обеспечивает высокую стабильность частоты и амплитуды во всем рабочем диапазоне частот, а так же точность формы генерируемых сигналов. Форма генерируемых сигналов: синусоидальный сигнал, сигнал треугольной формы, сигнал типа «меандр», сигнал пилообразной формы. Генератор снабжен цифровым индикатором амплитуды и частоты выходного сигнала.
«>
Генератор является источником формирования электрических сигналов звуковых частот и предназначен для проведения демонстрационных и лабораторных работ по курсу физики средней школы.

Читайте также  Фундамент для дизель генератора

Габаритные размеры в упаковке (дл.*шир.*выс.), см: 21*12*5. Вес, кг, не более 0,6.

Диапазон частот, Гц: 1…100000.

Точность установки частоты в диапазоне 1…100 Гц: 1 Гц.

Точность установки частоты в диапазоне 100…10000 Гц: 10 Гц.

Точность установки частоты в диапазоне 10000…100000 Гц: 100 Гц.

Стабильность частоты, не хуже: 10-5.

Выходное напряжение (эфф., градуировано для синусоидального сигнала), В: 0…5.

Точность установки выходного напряжения, В: 0,02.

Сопротивление нагрузки, не менее, Ом: 8.

Тип выходного разъема: USB-AF.

Напряжение питания (через адаптер12/220 В, 50 Гц), В: 12

Потребляемый ток, А, не более 0,3.

Комплектность: генератор звуковой частоты – 1 шт., шнур соединительный – 1 шт., сетевой адаптер 12/220 В, 50 Гц – 1 шт., руководство по эксплуатации – 1 шт.

Прибор выполнен на базе кварцованного микропроцессорного программируемого генератора с прямым синтезом частоты, что обеспечивает высокую стабильность частоты и амплитуды во всем рабочем диапазоне частот, а так же точность формы генерируемых сигналов. Форма генерируемых сигналов: синусоидальный сигнал, сигнал треугольной формы, сигнал типа «меандр», сигнал пилообразной формы. Генератор снабжен цифровым индикатором амплитуды и частоты выходного сигнала.

Генератор сигналов из набора: плюсы и минусы

Генератор сигналов был в лаборатории нашего института — это такой большой ящик с десятком ручек регулировки. Он был ламповый и грелся минуты три до выхода на нормальный режим работы. Может ли маленькая платка за 7 долларов выполнять основные его функции? Посмотрим.

Технические характеристики генератора из описания магазина:

Питание: 9-12 вольт
Форма сигналов: прямоугольная, треугольная, синус
Импеданс: 600 Ом ± 10%
Частота: 1 Гц — 1 Мгц
Настройка частоты и амплитуды
Разрешение сигнала: 5 бит
Возможность грубой и тонкой настройки.

Синус:
Амплитуда: 0-3 вольта при питании 9 вольт
Дисторшн: менее 1% при частоте 1 КГц.
Равномерность: +0.05dB в диапазоне 1Гц — 100КГц.

Прямоугольный сигнал:
Амплитуда без нагрузки: 8 Вольт при питании 9 Вольт.
Возрастание сигнала — менее 50нс (на частоте 1КГц)
Спад синала — менее 30нс (на частоте 1КГц)
Симметричность: менее 5% (на частоте 1КГц)

Треугольный сигнал:
Амплитуда: 0 — 3 вольта при питании 9 вольт.
Линейность: менее 1% в диапазоне до 100 КГц при токе 10 мА.

Там же красным по белому написано, что эта версия поставки не включает в комплект корпус. Но мне прислали с корпусом. Приятная неожиданность.

Итак, генератор сигнала поставляется в разобранном виде. Но собирается настолько быстро и приятно, что это пожалуй даже плюс.

В комплекте присутствует плата, набор комплектующих, микросхема XR-2206 (основа всего проекта), инструкция, детали корпуса из оргстекла и необходимые для сборки винтики и гаечки.

Инструкция достаточно подробная, ошибиться в сборке по ней невозможно. Кроме схемы размещения деталей, там указан из список с упоминанием полярности там, где это надо, обшие рекомендации по сборке и принципиальная схема обвязки микросхемы. Все на английском.

Деталей мало, установка очевидна, справится даже чайник. Белая полоска на электролитиках должна совпадать с заштрихованной стороной круга, нарисованного на плате. Резисторы лучше проверять мультиметром, прежде чем устанавливать. Пожалуй, и вся премудрость.

Детели установлены на свои места, можно приступать к пайке.

Но прежде чем паять, я заглянул в датшит и полистал в интернете. Там советуют заменить резистор R4, отвечающий за подстройку синуса, на реостат. Это даст возможности минимизировать ненужные гармоники и приблизить сигнал к идеальной синусоиде. Так что я решил сразу впаять реостат в 500 Ом.

Вот так получилось. Паяется все легко, только перед впаиванием разъема питания нужно примерить боковину корпуса, чтобы потом все нормально собралось. Снизу платы желательно длинные «хвосты» не оставлять, так как плата должна быть прижата к дну корпуса, иначе не хватит длины болтов, фиксирующих плату.

В конце собираем корпус. Детали хорошо подогнаны друг к другу. Винты вкручиваются в фигурные отверстия в форме звездочек. Они легко и с первого раза нарезают там резьбу, сидят потом плотно, не выпадают и не выкручиваются.

Длины штатных винтов, крепящих плату, мне не хватило, так что я подобрал свои, даже с дистанционными шайбочками.

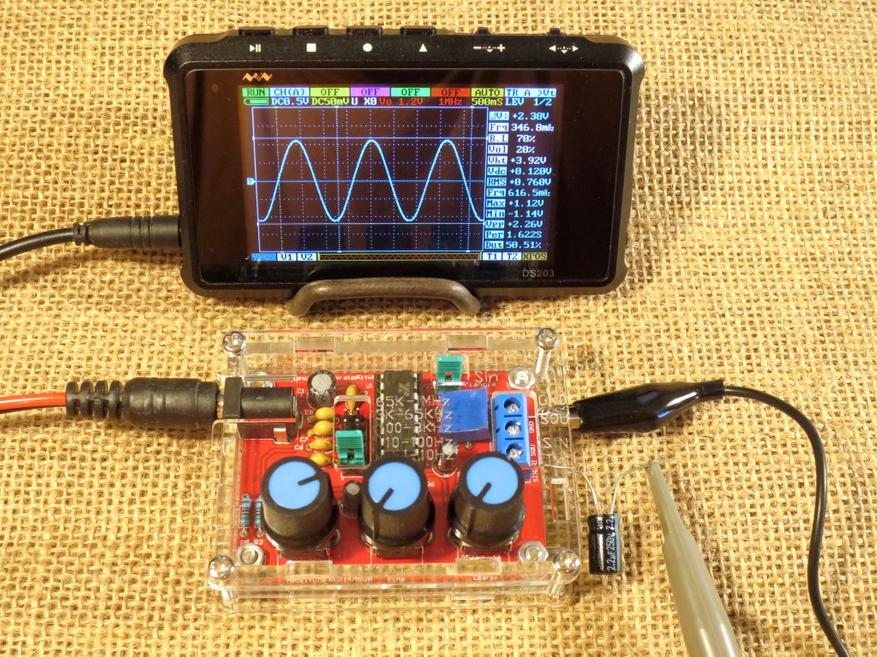

Вот итог всех трудов:

Подсоединяем осциллограф, включаем.

Все работает. Попробуем повысить напряжение питания. По датшиту микросхемы, она питается напряжением от 10 до 26 вольт.

Синхронизация сбивается, при обследованиии синусодиы видно, что начинет сбиваться фаза.

В режиме прямоугольного сигнала та же история:

При снижении напряжения питания ниже 12 вольт сигнал восстанавливается, но амплитуда выходного сигнала ограничивается входным минус 2 — 3 вольта:

Ну нам и не обещали работу от 26 вольт. В описании генератора заявлена работа как раз от 12 вольт. Так что все по-честному.

Посмотрим на диапазон частот:

Минимально получилось порядка 0,6 Гц.

Не подумайте, что это такой затейливый сигнал, это просто осциллограф дуреет и считает, что мы имеем дело с постоянным напряжением. При переключении в режим постоянного напряжение получаем такую картину:

Вот так вот! Полка 1 вольт, размах сигнала от 1 до 9,8 вольт. Амплитуда, таким образом, 8,8 вольта. Такая же история и с другими сигналами — синусом и треугольником. Для некоторых применений это не критично, а вот для тестирования аппаратуры, где нет входного фильтра, полка ни к чему. Такой сигнал надо пропускать через конденсатор, чтобы лишить его постоянной составляющей.

Устанавливаем конденсатор 2,2мкФ:

Ну вот. Теперь красивая синусоида вокруг нуля и в режиме измерения постоянки!

Крупнее, в режиме переменного напряжения:

И тот же сигнал, в режиме постоянного напряжения, с фильтрующим конденсатором 2,2мкФ:

С треугольником что-то не задалось, форма получилась такая:

При замене конденсатора на 3,3 мкФ все пришло более-менее в норму:

Но, прямо скажем, 0,6 Гц — не самый актуальный режим работы. Вот как выглядит треугольник на частоте в 1 КГц. Без конденсатора, в режиме AC:

С конденсатором, в режиме DC:

Как видим, все совершенно одинаково.

Теперь выкручиваем ручки частоты на максимум:

Синус красивый, частота получилась даже больше заявленной: 1,339 МГц.

Ну а что вы хотели — на таких-то частотах! От синуса отличается чуть большей амплитудой. На самом деле, такая разница в амплитудных значениях характерна для всего диапазона частот: в микросхеме синус делается из треугольника, у которого сглаживаются вершины.

Прямоугольный сигнал идет с другого выхода микросхемы. Он не регулируется по амплитуде, хотя она у него зависит от входного напряжения. На самом деле, это еще большой вопрос, выдает ли генератор кривой сигнал, или это осциллограф не может его отобразить. Или вообще щупы виноваты.

Амплитуда синуса и треугольника, как я уже говорил, может тоже регулироваться в известных пределах: если перестараться, то треугольник может получиться таким:

Соответственно, заваливаются и вершины синуса, но это не так заметно. Поэтому в режиме синуса полезно иногда переключаться на треугольник и проверять, хорошо ли отображаются вершины. Уменьшаем амплитуду:

Читайте также  Частота импульсов кварцевого генератора

Ну вот, теперь и синус будет красивый:

Для того, чтобы понять, насколько хорош этот синус, есть проверенный способ: глянуть на преобразование Фурье от него. Вот что получилось:

У нас есть хороший пик на частоте 100 КГц, есть пики второй и третьей гармоники, но они вполне допустимых размеров, для такой техники. Установленным подстроечником можно их минимизировать. Удобно использовать прецизионный реостат, там от упора до упора много оборотов винта, так что удобно настроить буквально доли ома. Эта картинка — как раз результат моей подстройки. У меня получилось оптимальное значение резистора R4 — 243 Ома. К слову, в набор положили резистор 330 Ом.
Для сравнения, вот спектр треугольного сигнала:

Видим красивые пики на боковых гармониках, ну так это же треугольник, а не синусоида. Для комплекта, вот прямоугольный сигнал:

Тут и так все понятно. Как видим, прямоугольник на 100 КГц остается более-менее прямоугольным. Проверим, что делается на 1 МГц:

Меандр похож на клюв тукана.

Картинки у меня кончились, теперь пару слов общих впечатлений.

Регулировка амплитуды грубовата в области низких значений, кроме того, ее почему-то сделали обратной: по часовой стрелке — уменьшаем, против часовой — увеличиваем. Регулировка частоты, что грубая, что тонкая — почти одинаково влияют на результат. Тонкую я сделал бы реостатиком меньшего номинала. Но это придирки, конечно, можно привыкнуть за пару раз использования.
Резистор, который влияет на дисторшн синуса, можно было бы сделать подстроечником, как и предусмотрено в датшите микросхемы. Но если уж делать резистор, то 330 Ом — явно перебор, там нужно 200-250 Ом.

В остальном прибор порадовал: собирается легко, можно даже с ребенком собрать, как конструктор. Довольно хорошо генерирует сигналы до полумегагерца, дальше хорошо получается в основном синус. Но меандр таких частот обычно и не нужен. Вообще, прибор за 7 долларов, который помещается в карман и способный перекрыть 98% потребностей радиолюбителя в генерировании сигналов — вполне хороший выбор.
Порадовал и корпус — собирается хорошо, выглядит превосходно!

Ссылка на генератор сигналов в магазине: тыц. (цена сегодня $7.68)

Подстроечный реостатик на Али — набор 15 штук разных номиналов, на все случаи жизни. Цена около ста рублей. Пятьсот Ом там тоже есть.

Отзыв: Генератор звуковой частоты Вильнюсский ЗРИП ГРН-2 — Незаменимый прибор для домашней лаборатории из СССР.

Генератор звуковых частот ГРН-2 сделан в СССР, и он выпускался на Вильнюсском заводе радиоизмерительной аппаратуры имени 60-летия октября. Что-то подсказывает автору, что в настоящее время от этого завода осталось пустое место. Но, тем не менее, в 1987 году такие приборы завод выпускал, хотя делал это малыми тиражами. Данный прибор имеет трёхзначный серийный номер, он был в своё время приобретён автором в г. Вильнюсе, и в настоящее время является большой редкостью. Прибор находится в идеальном заводском рабочем состоянии. Единственное, что сделано в приборе, так это произведена замена советских электролитических конденсаторов на современные импортные. Генератор ГРН-2 сделан очень качественно, в нём работают абсолютно все предусмотренные разработчиками функции, а внешний вид прибора идеален. Фотографии прибора в отзыве уникальные, и ничего подобного в Интернете вы не найдёте.

Заводская упаковка, в которой продавался прибор:

Индикатор сети не привычный светодиод, а миниатюрная лампочка накаливания. Выключателя сети нет. Множитель 1–1000 для выбираемого диапазона частот. Например, при множителе 1 и частоте 20 на выходе будет сигнал 20 Гц. При множителе 1000 и частоте 80 на выходе будет частота 80 000 Гц. Максимально на выходе генератора можно получить частоту 200 кГц. Плавный регулятор выхода достаточно точный, уровень выходного сигнала проверялся мультиметром, и соответствует обозначениям на передней панели. Максимально можно получить 1.0 вольт на выходе. Последняя ручка – делитель. Позволяет разделить уровень выходного сигнала в 10 или 100 раз, а также при необходимости получить прямоугольный сигнал на выходе прибора.
Прибор сбоку:

Снизу имеется держатель сетевого предохранителя:

Сравнительные размеры прибора по отношению к коробке оптического диска:

Задняя стенка прибора:

Давайте вскроем прибор, и посмотрим, как он устроен внутри:

Внутри всё выполнено очень качественно и надёжно. Смотрите сами:

Работающий индикатор сети прибора:

Генератор звуковой частоты ГРН-2 способен генерировать и ультразвуковые частоты до 200000 Гц, что значительно расширяет его возможности. Данный прибор способен исправно прослужить десятки лет. Далее на прилагаемом видео можно послушать этот генератор.

Схемы простых генераторов низкой частоты

Генераторы низкой частоты (ГНЧ) используют для получения незатухающих периодических колебаний электрического тока в диапазоне частот от долей Гц до десятков кГц. Такие генераторы, как правило, представляют собой усилители, охваченные положительной обратной связью (рис. 11.7,11.8) через фазосдви-гающие цепочки. Для осуществления этой связи и для возбуждения генератора необходимы следующие условия: сигнал с выхода усилителя должен поступать на вход со сдвигом по фазе 360 градусов (или кратном ему, т.е. О, 720, 1080 и т.д. градусов), а сам усилитель должен иметь некоторый запас коэффициента усиления, KycMIN. Поскольку условие оптимального сдвига фаз для возникновения генерации может выполняться только на одной частоте, именно на этой частоте и возбуждается усилитель с положительной обратной связью.

Для сдвига сигнала по фазе используют RC- и LC-цепи, кроме того, сам усилитель вносит в сигнал фазовый сдвиг. Для получения положительной обратной связи в генераторах (рис. 11.1, 11.7, 11.9) использован двойной Т-образный RC-мост; в генераторах (рис. 11.2, 11.8, 11.10) — мост Вина; в генераторах (рис. 11.3 — 11.6, 11.11 — 11.15) — фазосдвигающие RC-це-почки. В генераторах с RC-цепочками число звеньев может быть достаточно большим. На практике же для упрощения схемы число не превышает двух, трех.

Расчетные формулы и соотношения для определения основных характеристик RC-генераторов сигналов синусоидальной формы приведены в таблице 11.1. Для простоты расчета и упрощения подбора деталей использованы элементы с одинаковыми номиналами. Для вычисления частоты генерации (в Гц) в формулы подставляют значения сопротивлений, выраженные в Омах, емкостей — в Фарадах. Для примера, определим частоту генерации RC-генератора с использованием трехзвенной RC-це-пи положительной обратной связи (рис. 11.5). При R=8,2 кОм; С=5100 пФ (5,1х1СГ9 Ф) рабочая частота генератора будет равна 9326 Гц.

Для того чтобы соотношение резистивно-емкостных элементов генераторов соответствовало расчетным значениям, крайне желательно, чтобы входные и выходные цепи усилителя, охваченного петлей положительной обратной связи, не шунтировали эти элементы, не влияли на их величину. В этой связи для построения генераторных схем целесообразно использовать каскады усиления, имеющие высокое входное и низкое выходное сопротивления.

На рис. 11.7, 11.9 приведены «теоретическая» и несложная практическая схемы генераторов с использованием двойного Т-моста в цепи положительной обратной связи.

Генераторы с мостом Вина показаны на рис. 11.8, 11.10 [Р 1/88-34]. В качестве УНЧ использован двухкаскадный усилитель. Амплитуду выходного сигнала можно регулировать потенциометром R6. Если требуется создать генератор с мостом Вина, перестраиваемый по частоте, последовательно с резисторами R1, R2 (рис. 11.2, 11.8) включают сдвоенный потенциометр. Частотой такого генератора можно также управлять, заменив конденсаторы С1 и С2 (рис. 11.2, 11.8) на сдвоенный конденсатор переменной емкости. Поскольку максимальная емкость такого конденсатора редко превышает 500 пФ, удается перестраивать частоту генерации только в области достаточно высоких частот (десятки, сотни кГц). Стабильность частоты генерации в этом диапазоне невысока.

Читайте также  Транспортировка дизель генератора правила

На практике для изменения частоты генерации подобных устройств часто используют переключаемые наборы конденсаторов или резисторов, а во входных цепях применяют полевые транзисторы. Во всех приводимых схемах отсутствуют элементы стабилизации выходного напряжения (для упрощения), хотя для генераторов, работающих на одной частоте или в узком диапазоне ее перестройки, их использование не обязательно.

Схемы генераторов синусоидальных сигналов с использованием трехзвенных фазосдвигающих RC-цепочек (рис. 11.3)

показаны на рис. 11.11, 11.12. Генератор (рис. 11.11) работает на частоте 400 Гц [Р 4/80-43]. Каждый из элементов трехзвен-ной фазосдвигающей RC-цепочки вносит фазовый сдвиг на 60 градусов, при четырехзвенной — 45 градусов. Однокаскадный усилитель (рис. 11.12), выполненный по схеме с общим эмиттером, вносит необходимый для возникновения генерации фазовый сдвиг на 180 градусов. Заметим, что генератор по схеме на рис. 11.12 работоспособен при использовании транзистора с высоким коэффициентом передачи по току (обычно свыше 45. 60). При значительном снижении напряжения питания и неоптимальном выборе элементов для задания режима транзистора по постоянному току генерация сорвется.

Звуковые генераторы (рис. 11.13 — 11.15) близки по построению к генераторам с фазосдвигающими RC-цепочками [Рл 10/96-27]. Однако за счет использования индуктивности (телефонный капсюль ТК-67 или ТМ-2В) вместо одного из ре-зистивных элементов фазосдвигающей цепочки, они работают с меньшим числом элементов и в большем диапазоне изменения напряжения питания.

Так, звуковой генератор (рис. 11.13) работоспособен при изменении напряжения питания в пределах 1. 15 В (потребляемый ток 2. 60 мА). При этом частота генерации изменяется от 1 кГц (ипит=1,5 В) до 1,3 кГц при 15 В.

Звуковой индикатор с внешним управлением (рис. 11.14) также работает при 1)пит=1. 15 В; включение/выключение генератора производится подачей на его вход логических уровней единицы/нуля, которые также должны быть в пределах 1. 15 В.

Звуковой генератор может быть выполнен и по другой схеме (рис. 11.15). Частота его генерации меняется от 740 Гц (ток потребления 1,2 мА, напряжение питания 1,5 В) до 3,3 кГц (6,2 мА и 15 В). Более стабильна частота генерации при изменении напряжения питания в пределах 3. 11 В — она составляет 1,7 кГц± 1%. Фактически этот генератор выполнен уже не на RC-, а на LC-эле-ментах, причем, в качестве индуктивности используется обмотка телефонного капсюля.

Низкочастотный генератор синусоидальных колебаний (рис. 11.16) собран по характерной для LC-генераторов схеме «емкостной трехточки». Отличие заключается в том, что в качестве индуктивности использована катушка телефонного капсюля, а резонансная частота находится в диапазоне звуковых колебаний за счет подбора емкостных элементов схемы.

Другой низкочастотный LC-генератор, выполненный по каскодной схеме, показан на рис. 11.17 [Р 1/88-51]. В качестве индуктивности можно воспользоваться универсальной или стирающей головками от магнитофонов, обмотками дросселей или трансформаторов.

RC-генератор (рис. 11.18) реализован на полевых транзисторах [Рл 10/96-27]. Подобная схема используется обычно при построении высокостабильных LC-генераторов. Генерация возникает уже при напряжении питания, превышающем 1 В. При изменении напряжения с 2 до 10 6 частота генерации понижается с 1,1 кГц до 660 Гц, а потребляемый ток увеличивается, соответственно, с 4 до 11 мА. Импульсы частотой от единиц Гц до 70 кГц и выше могут быть получены изменением емкости конденсатора С1 (от 150 пФ до 10 мкФ) и сопротивления резистора R2.

Представленные выше звуковые генераторы могут быть использованы в качестве экономичных индикаторов состояния (включено/выключено) узлов и блоков радиоэлектронной аппаратуры, в частности, светоизлучающих диодов, для замены или дублирования световой индикации, для аварийной и тревожной индикации и т.д.

Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год

Яков Кузнецов/ автор статьи

Приветствую! Я являюсь руководителем данного проекта и занимаюсь его наполнением. Здесь я стараюсь собирать и публиковать максимально полный и интересный контент на темы связанные ремонтом автомобилей и подбором для них запасных частей. Уверен вы найдете для себя немало полезной информации. С уважением, Яков Кузнецов.

Понравилась статья? Поделиться с друзьями:
NEVINKA-INFO.RU
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
