Шкив генератора приора 17мм

Шкив генератора ВАЗ 2112 усиленный н/о d17, устанавливается на генераторы в инжекторных автомобилях ВАЗ 2110-12 , ВАЗ 2113-15, Лада Калина, Приора, Гранта и их модификаций.

Шкив генератора приора 17мм

Шкив генератора нового образца усиленный (инжектор) d17 на ВАЗ 2112

  • Производитель: БелЗАН
  • 0 отзывов
  • Описание
  • Характеристики
  • Видео
  • Доставка
  • Оплата
  • Отзывы <0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Уважаемые покупатели, во избежание ошибок при отправке шкив генератора 2110-3701051-01 усиленный нового образца , в строке «Комментарий» указывайте артикул генератора, усиленный или нет, нового образца d 17мм или старого образца d 15мм, модель вашего автомобиля, год выпуска.

Генераторы на автомобилях ВАЗ – предназначены для преобразования механической энергии вращения коленчатого вала двигателя автомобиля в электрическую энергию. Автомобильный генератор используется для зарядки аккумуляторной батареи автомобиля, а так же для питания системы зажигания, фар и габаритных огней, бортового компьютера, аудиосистемы, системы вентиляции и отопления и других штатных электропотребителей.

Шкив генератора ВАЗ 2110 усиленный нового образца d 17 занимает не последнее место в конструкции автомобиля. Шкив генератора устанавливается на вал ротора и предназначен для приведения в движение генератора. Шкив принимает вращающий момент от шкива коленчатого вала через ременную передачу.

Помимо основной функции, шкив выполняет еще и защиту генератора. В процессе работы коленчатого вала образуются колебания, которые могут негативно сказаться на работе генератора. Шкив играет роль гасителя колебаний и, тем самым, защищает генератор от неблагоприятных воздействий.

Шкив, хоть и изготовлен из металла, но выходит из строя достаточно часто. В результате, генератор перестает вращаться и аккумулятор не заряжается. Чтобы этого не случилось, необходимо хорошо знать все факторы, воздействующие на исправность шкива.

Металл, из которого производится шкив генератора, не подвергают закалке. Это делает его хрупким элементом, для которого не желательны различные механические воздействия. Таковыми могут быть удары и плохая затяжка крепления. Если при монтаже, крепление не будет обеспечивать надежное соединение вала и шкива, то появится люфт, который создаст вибрации по всей конструкции детали. Они приводят к появлению трещин, что рано или поздно просто разломает шкив пополам. Кроме того, такие вибрации негативно сказываются на роторе генератора, который потеряет свою балансировку и начнет замыкать своими полюсами на сталь статора.

Ротор и статор – составляющие электрической машины (в данном случае, генератора), где неподвижная часть называется статор, подвижная – ротор. Статор и ротор разделены воздушным зазором. Их активными частями являются обмотки и магнитопровод; все остальные части — конструктивные, обеспечивающие необходимую прочность, жёсткость, охлаждение, возможность вращения и т.п.

Поворачивая ключ в замке зажигания, в ротор генератора 2110-3701200 поступает ток на провод возбуждения. Магнитное поле, которое создает якорь, пронизывает обмотки статора, на выводах которого возникает напряжение. Когда якорь достигает достаточно большой частоты вращения, которую обеспечивает шкив и ременная передача, возникает так называемый режим самовозбуждения.

Выпрямительный блок преобразует переменный ток в постоянный. Регулятор напряжения начинает работать, когда изменяется частота вращения коленвала (соответственно, якорь вращается быстрее или медленнее) и регулирует время, на которое включается провод возбуждения.

Иногда сбой в работе генератора может возникать из-за того, что в цепи сгорел предохранитель.

Ротор (или якорь) – это вращающаяся часть генератора. Якорь призван создавать магнитное поле с помощью расположенной на валу обмотки возбуждения. Питают провод возбуждения контактные кольца, расположенные на этом же валу. Здесь же размещены: провод обмотки возбуждения, крыльчатки вентилятора (одна или две), приводной шкив и подшипниковый узел;

Статор – неподвижная часть генератора, состоящая из трех обмоток (трехфазный), которые и создают переменный ток. Эти обмотки между собой, могут быть соединены так называемыми «звездой» или «треугольником»;

Регулятор напряжения (реле-регулятор) – преобразователи электрической энергии, позволяющие получить на выходе заданное напряжение; представляют собой электронные блоки из нескольких компонентов.

Щеточный узел – обеспечивает электрическое соединение цепи ротора с цепями, расположенными в неподвижной части машины; представляет собой два скользящих контакта.

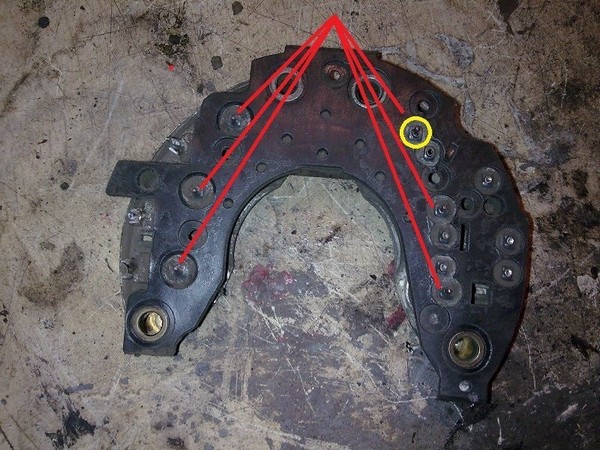

Блок выпрямителей (диодный мост) – предназначены для преобразования («выпрямления») переменного тока в пульсирующий; представляют собой конструкцию из нескольких диодов.

Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор емкостью 2,2 мкФ (±20%), расположенный на выпрямительном блоке. При включении зажигания напряжение к обмотке возбуждения генератора подводится через контрольную лампу в комбинации приборов (лампа при этом горит).

После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет).

Если после пуска двигателя лампа горит, это указывает на неисправность генератора или его цепей.

Другие артикулы товара и его аналогов в каталогах: 21100370105101 .

ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 , ВАЗ 2113-2115, ВАЗ 1117, 1118, 1119 («Калина»), ВАЗ 2170, 2171, 2172 («Приора»), ВАЗ-2190 («Гранта»), ВАЗ 2123 (Chevrolet Niva).

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить шкив усиленный ВАЗ 2110 н/о на генераторе в инжекторном автомобиле семейства ВАЗ.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Уважаемые покупатели и посетители ! Обращаем Ваше внимание что Мы отправляем заказы из города Тольятти !

Перед отправкой тчательно проверим, бережно упакуем и быстро доставим на Почту России или в транспортную компанию !

Удачных Вам покупок !

Уважаемые посетители и покупатели обращаем Ваше внимание какими способами можно оплатить заказы

Оплатить любой кортой на сайте за заказ и доставку. Есть так же Вариант оплатить только за заказ — а за доставку оплатить при получении товара

Если Вы желаете оплатить заказ при получении товара то Вам мы сможем отправить только Почтой России — Наложенным платежом. Просим Вас только оплатить доставку.

Шкив генератора увеличенного диаметра под генератор Ф17, алюминий

Позволяет обеспечить оптимальный режим работы генератора.

Размеры: посадочный диаметр 17 мм, наружный диаметр 70 мм
Преимущества: установка увеличенного шкива генератора увеличенного диаметра позволяет предотвратить выход из строя диодного моста генератора при высоких оборотах двигателя. Уменьшенный вес относительно стандартного шкива так же позволяет снизить механические потери в системе привода генератора.

Для изменения передаточного отношения при увеличения оборотов двигателя до 9000 об/мин.

Позволяет обеспечить оптимальный режим работы генератора.

Размеры: посадочный диаметр 17 мм, наружный диаметр 70 мм
Преимущества: установка увеличенного шкива генератора увеличенного диаметра позволяет предотвратить выход из строя диодного моста генератора при высоких оборотах двигателя. Уменьшенный вес относительно стандартного шкива так же позволяет снизить механические потери в системе привода генератора.

Оплата на карту VISA «Сбербанк»

Самый удобный и выгодный для Вас способ оплаты. Оплату можно произвести через систему «Сбербанк онлайн», через платежный терминал (банкомат Сбербанка), при условии, что у Вас имеется карта этого банка. Если вы не являетесь клиентом этого банка и у вас нет карты, то Вы можете в любом отделении банка через операциониста пополнить баланс, у Вас примут наличную оплату и пополнят баланс.
Комиссия от 0 до 1 %

Оплата на карту «Альфа-Банк»

Оплата на карту «Тинькофф»

Оплата на карту «ВТБ»

Наложенный платеж (оплата при получении)

Оплата заказа будет производиться в почтовом отделении при получении товара. За услуги наложенного платежа Почта России берет дополнительную комиссию — примерно 4% от стоимости заказа (посылки) при получении.

Ниже описана комиссия почты от суммы «Наложенного платежа» Вашей посылки, т.е. почта помимо стоимости доставки с Вас возьмет еще комиссию за услугу «наложенный платеж».

Комиссия почты за услугу наложенный платеж:

· до 1 000 руб. включительно — 80 руб. + 5% от суммы

· свыше 1 000 до 5 000 руб. включительно — 90 руб. + 4%

· свыше 5 000 руб. до 20 000 руб. включительно -190 руб. + 2%

· свыше 20 000 руб. до 500 000 руб. включительно — 290 руб. + 1,5%

Внимание! Предварительная оплата доставки 100% (через оплату «Сбербанк»). Это входит в наши условия «Наложенного платежа».

Дополнительную информацию уточняйте у менеджера.

Яндекс.Деньги. Этот способ оплаты подразумевает выставление счета в системе Яндекс.Деньги. Вы сможете заплатить из своего кошелька Яндекс.Деньги. ВНИМАНИЕ! Есть ограничения по сумме платежа: анонимный кошелек 15 000 рублей, именной кошелек 60 000 рублей, идентифицированный кошелек 250 000 рублей. После оплаты Вы получите электронный кассовый чек.

Перевод по системе Western Union

QIWI Wallet. Этот способ оплаты подразумевает выставление счета в системе QIWI. Вы сможете заплатить из своего кошелька QIWI. ВНИМАНИЕ! Есть ограничения по сумме платежа: 250 000 руб. После оплаты Вы получите электронный кассовый чек.

Оплата на расчетный счет для Юридических лиц и ИП (без НДС). Этот способ оплаты предназначен только для юридических лиц и индивидуальных предпринимателей. После оформления заказа отправьте реквизиты своей организации на электронную почту [email protected] В теме письма укажите номер заказа. После этого менеджер отправит на электронную почту счет на оплату установленной формы. Мы работаем без НДС. Комиссия способа оплаты — 6%.

Внимание! Независимо от того, какой способ доставки Вы выбрали, проверяйте целостность товара и упаковки при получении груза (посылки).

После сдачи Вашего заказа на терминал транспортной компании/отделение почты России, на указанный в заказе телефон и email если имеется, будет выслан трек-номер для отслеживания посылки.

Доставка Почта России (оплата Сбербанк)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти,
Стоимость доставки от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).
100% предоплата доставки заранее исключает комиссии взимаемые почтой за наложенный платеж.
Официальный сайт доставки: https://www.pochta.ru/

Доставка Почта России (1 КЛАСС)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти
100% Предоплата ЗАКАЗА+ДОСТАВКИ. Стоимость доставки озвучит менеджер при подтверждении заказа.
Официальный сайт доставки: https://www.pochta.ru/

Почта России (оплата при получении)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти
Стоимость от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).
Официальный сайт доставки: https://www.pochta.ru/

Почта EMS (курьер)

Компания EMS является подразделением Почты России, входящим в мировую систему EMS (Express Mail Service).
Экспресс доставка по всему миру.

Сроки доставки от 3-7 дней.
Стоимость от 550 рублей.
Официальный сайт доставки: https://www.pochta.ru/emspost/

Доставка транспортной компанией

Доставка одной из транспортных компаний, имеющих представительство в Вашем городе. Срок доставки: 2-10 дней в зависимости от удаленности Вашего населенного пункта от г.
Тольятти. Самый удобный и быстрый способ доставки заказов разных габаритов. Стоимость доставки от 250 руб. в зависимости от веса и дальности доставки.

Отправление заказов транспортными компаниями осуществляются по 100% оплате за заказ.
Отправка транспортными компаниями ПЭК, КИТ, Байкал-Сервис осуществляется в среду, четверг и пятницу.

ШКИВ ГЕНЕРАТОРА НАРУЖНИЙ ДИАМ. 70ММ, ПОСАДОЧНЫЙ ДИАМ. 17ММ (00376-ST) ВО ВЛАДИМИРЕ

Шкив генератора увеличенного диаметра. Позволяет снизить обороты вала генератора при высоких оборотах двигателя, а также избежать преждевременного выхода из строя диодного моста и подшипников генератора.

Устанавливается аналогично стандартному шкиву генератора.

Может быть установлен на все переднеприводные автомобили ВАЗ:

— 2108, 2109, 21099
— 2110, 2111, 2112
— 2113, 2114, 2115
— 1118, 1117, 1119 Калина
— 2170, 2171, 2172 Приора
— 2190, 2191 Гранта
— 2192, 2194 Калина 2

Материал Сталь
Применимость Шкив генератора
Внутренний диаметр 17мм
Внешний диаметр 70мм

  • Оплата и доставка
  • Гарантия
  • Отзывы
  • Вопросы

Оплата заказа производится после его подтверждения менеджером.

Оплатить заказ Вы можете следующими способами:

  • Перевод денежных средств на карту Сбербанк, ВТБ, Альфабанк, Тинькоф
  • Онлайн оплата банковскими картами VISA, MasterCard, Maestro, МИР через сервис ЯндексКасса.
  • Оплата наличными или картой при самовывозе в нашем магазине по адресу: г.Владимир, 2-ой Почаевский п-д, д.20 магазин «Tuning-Hall».

Отправка товара транспортными компаниями осуществляется по всей территории Российской Федерации. Первичная упаковка груза и доставка до терминала транспортной компании или почтового отделения производится бесплатно. Оплата за перевозку происходит на месте при получении. При оформлении заказа Вы можете заказать жесткую упаковку для хрупких вещей.

Уважаемые покупатели, фотографии товаров на сайте представлены справочно, производитель оставляет за собой право менять комплектность, цвет, упаковку и некоторые элементы дизайна товаров. Если для Вас они принципиальны, то просим уточнять о них у менеджера перед покупкой. Претензии на вышеуказанные изменения без предварительных уточнений не принимаются, возврат и обмен товаров производится за счет покупателя.

Гарантия на запасные части выполняется при следующих условиях:
— Наличие документа, подтверждающего оплату запасной части (товарный чек);
— Наличие заказ — наряда на установку запасной части на автомобиль с указанием данных автомобиля и выполненных работ, необходимых при установке соответствующей запасной части;
— Наличие сертификата СТО на проведение данного вида работ;
— Заключение мастера о неработоспособности детали;
— Документы, подтверждающие оплату выполненных в СТО работ.

Гарантия на запасные части не распространяется в следующих случаях:
— Нормальный эксплуатационный износ запасной части;
— Повреждение запасной части в результате ДТП или небрежной эксплуатации;
— Неисправности запасных частей топливной системы и системы выпуска вследствие применения некачественного топлива (в том числе из-за загрязнения или применения этилированного бензина);
— Дефекты, неисправности или коррозия запасных частей, возникшие в результате воздействия химических реагентов;
— Расходные запасные части и материалы (в том числе масло, фильтры, предохранители, лампы, сайлентблоки подвески и т.п.);
— Электрические запасные части возврату или обмену не подлежат.

Возврат или обмен товара надлежащего качества:
— Срок возврата или обмена товара 7 дней с момента получения товара покупателем;
— Возврат или обмен товара производится только при сохранения его потребительских свойств и товарного вида (отсутствие следов эксплуатации, наличие оригинальной и неповрежденной упаковки). На товаре не должно быть следов установки, повреждений, сколов, вмятин, царапин и т. д. За исключением случаев заводского брака;
— Возвращаемая деталь отправляется той же транспортной компанией;
— Услуги транспортной компании по пересылке оплачивает полностью покупатель;
— Срок возврата денежных средств составляет не более 10 дней с даты поступления возвращенного товара на склад и проверки его товарного вида;
— Деньги перечисляются покупателю, по предоставленным им реквизитам, либо могут быть зачтены при следующем заказе.

Лайфхак: снятие генератора на автомобиле Лада Приора

Без электричества ничего не будет работать. Вот и на машине напряжение в бортовой сети поддерживается генератором. Нужно понимать сколько ампер вам нужно в бортовой сети.

Все зависит от количества навесного оборудования, кондиционера, обогрева и т.д. В зависимости от комплектации подбирается и генератор. Читайте статью до конца и мы раскроем эту тему. Снятие и замена генератора на автомобиле Лада Приора зависит от навесного оборудования, если в машине нет кондиционера, то снять узел можно за 6 шагов. Если кондиционер стоит то за 9 шагов, о них расскажем в статье. Эта деталь на Приоре бывает 3 видов. Цена на них тоже разная.

  1. Штатный генератор на Приоре — артикул и цена, где стоит
  2. Генератор на Приору производства БАТЭ цена от 4120 рублей
  3. Генератор на Ладу Приору с кондиционером производства Прамо цена от 4200 р
  4. Устройство производства LKD — цена от 4400 р
  5. Производитель АТЭ-1 cтоимость от 4000 р
  6. Принцип работы, из чего состоит и основные неисправности
  7. Из чего состоит:
  8. Принцип работы
  9. Основные неисправности
  10. Снятие и установка генератора
  11. Как снять генератор на Приоре с кондиционером:
  12. Без кондиционера
  13. Подшипники генератора автомобиля Лада Приора: диагностика, признаки неисправности и замена
  14. Диагностику неисправности производят следующими действиями:
  15. Какой подшипник нужен
  16. Замена подшипника
  17. Ремень генератора — артикул цена, как натянуть
  18. Как натянуть ремень генератора
  19. Причины замены ремня на Приоре и как его поменять
  20. Замена на обычной комплектации
  21. Замена приводного ремня на машине с кондиционером

Штатный генератор на Приоре — артикул и цена, где стоит

Место монтажа может отличаться у разных марок и моделей автомобилей. Его следует искать в подкапотном пространстве, около резиновой подушки, на которой крепится двигатель.
90А артикул 3282.3771, является источником энергии в системе электронного оборудования автомобилей 2170-72 Приора.

Генератор на Приору производства БАТЭ цена от 4120 рублей

  • Вес 5.5 кг
  • ДхВхШ 200х170х200 мм
  • Выпрямленный ток 90 А
  • Мощность 0.98 кВт
  • Напряжение 14 В 100 А

Имеет артикул 5132.3771, является источником энергии в системе электронного оборудования автомобилей 2170-72 Приора.

Генератор на Ладу Приору с кондиционером производства Прамо цена от 4200 р

  • Максимальный выпрямительный ток 100 А
  • Масса 5.3 кг
  • Напряжение 14 В
  • Мощность 233 Вт/кг
  • Внутреннее охлаждение
  • Диаметр статора 125 мм
  • 115 А

Имеет артикул 9402.3701-14, является источником энергии в системе электронного оборудования автомобилей 2170-72 Приора.

Артикул — 2170-3701010-10 имеет генератор КЗАТЭ на автомобиль Лада Приора, его цена от 5300 рублей, а Bosch — 2170 3701010 13

Устройство производства LKD — цена от 4400 р

  • Максимальный выпрямительный ток 115 А
  • Масса 5.2 кг
  • Номинальное напряжение 14 В
  • Мощность 1610 Вт
  • Диаметр статора 125 мм
  • Длина 188 мм
  • 115 А

Имеет артикул 9402-14, является источником энергии в системе электронного оборудования автомобилей 2170-72 Приора.

120 А
Имеет артикул 9402-3701-14P, является источником энергии в системе электронного оборудования автомобилей 2170-72 Приора.

  1. Максимальный выпрямительный ток 120 А
  2. Масса 6 кг
  3. Номинальное напряжение 14 В

Производитель АТЭ-1 cтоимость от 4000 р

Натяжной ролик генератора на 2170 служит для натяжения ремня. Один из важных советов для новичков: если выкручиваете любой болт, когда меняете деталь — смажьте его графитной смазкой, это сильно облегчит ремонт в дальнейшем.

Принцип работы, из чего состоит и основные неисправности

Генератор превращает механическую энергию, поступающую от двигателя в электрическую. Принцип работы и его конструкция для всех автомобилей одинаковы. Отличие заключается только в качестве, габаритах и расположении присоединительных узлов.

Из чего состоит:

  1. Шкив — передает механическую энергию через ремень от двигателя к генератору.
  2. Корпус — представлен в виде двух крышек. На них крепится стартер, и размещаются опоры ротора. На задней крышке размещены наружные выводы для подключения к электрооборудованию, регулятор напряжения, выпрямитель и щеточный узел.
  3. Статор — вырабатывает мощность. Набран из стальных листов, имеет форму трубы. В пазах статора установлена трехфазная обмотка.
  4. Ротор — подвижная часть агрегата. При запуске двигателя ротор начинает вращаться, при этом от аккумуляторной батареи на его возбуждающую обмотку подается напряжение. Стальной сердечник становится электромагнитным, при вращении создавая переменное магнитное поле.
  5. Регулятор напряжения — поддерживает стабильность напряжения в бортовой сети при изменениях температуры окружающей среды и частоты вращения ротора.
  6. Сборка с выпрямительными диодами
  7. Крышка диодного модуля
  8. Щеточный узел — съемная конструкция, где установлены щетки, взаимодействующие с кольцами ротора.

Принцип работы

При повороте включении зажигания, ток от аккумулятора попадает на обмотку возбуждения через щеточный узел, где появляется магнитное поле. При вращении коленчатого вала во вращение переходит ротор. Магнитное поле проходит через обмотку статора и на выходе образовывается переменное напряжение. Достигнув определенной частоты вращения, обмотка возбуждения начинает питаться непосредственно от генератора.

Переменное напряжение изменяется на постоянное благодаря выпрямительному блоку. Теперь генератор обеспечивает зарядку аккумулятора и питает потребителей. При изменении частоты вращения к работе подключается регулятор напряжения.

Основные неисправности

Почему генератор не дает зарядку автомобилю Лада Приора? Причин может быть несколько:

  • повреждается диодный мост;
  • замыкаются витки обмотки статора;
  • изнашиваются токосъемные кольца;
  • повреждается или изнашивается шкив;
  • повреждаются провода зарядной цепи;
  • разрушается или изнашивается подшипник;
  • повреждается регулятор напряжения;
  • изнашиваются токосъемные щетки.

Во всех перечисленных случаях потребуется ремонт генератора Лада Приора.

Снятие и установка генератора

Для владельца транспортного средства завода АвтоВаз, в комплектации которой предусмотрен кондиционер, вопрос как снять генератор с автомобиля Лада Приора будет более сложным.

Плотный монтаж компонентов и узлов под капотом затруднит процедуру. Установка нового агрегата производится в обратном порядке от процедуры снятия. После замены не забудьте натянуть ремень ГРМ.

Как снять генератор на Приоре с кондиционером:

  1. Снимаем защиту на двигателе.
  2. Ослабляем натяжение ролика приводного ремня.
  3. Верхний болт крепления легко можно открутить ключом с головкой на 13.
  4. Откручиваются болты , на которых держится компрессора кондиционера.
  5. Выполняется замена ремня генератора Лада Приора, идущего на компрессор.
  6. Деталь следует слегка отвести в сторону аккумулятора. Так вы получите доступ к болту, фиксирующему компрессор кондиционера.
  7. После выкручивания последнего крепежа, компрессор вывешивается. Фиксировать его не нужно.
  8. Теперь выкручиваются болты крепления детали.
  9. Отсоединяются клемы и производится замена ремня генератора автомобиля Лада Приора с кондиционером.

Без кондиционера

  1. Отключаем клеммы от разъемов генератора.
  2. Снимаем ремень привода. Для этого необходимо ослабить его натяжение.
  3. Откручиваем болты кронштейна генератора. Верхний, а затем нижний. Нижний болт откручивается из-под автомобиля.
  4. Выворачиваем регулировочный болт.
  5. Снимаем нижнюю планку.
  6. Снимаем деталь.

Подшипники генератора автомобиля Лада Приора: диагностика, признаки неисправности и замена

Следующие обстоятельства сигнализируют о необходимости замены подшипника:

Сбои работы электрооборудования;

Посторонние шумы, посвистывание и гул при запуске;

Медленная или недостаточная зарядка аккумулятора;

Отчетливое биение при неравномерном вращении вала;

Диагностику неисправности производят следующими действиями:

  • Снимаем ремень.
  • Запускаем двигатель и внимательно слушаем. Если посторонний звук пропал, значит, гудел шарикоподшипник.
  • Двигаем шкив. Если есть люфт — необходима замена подшипника.

Какой подшипник нужен

В зависимости от года выпуска автомобиля, генератор бывает старого и нового образца. Отличаются они диаметром вала: у нового — 17 мм, а у старого 15 мм.

  1. Для 17 мм вала подходит подшипник No303.
  2. Для 15 мм вала подходит подшипник No 302.
  3. Задний подшипник у них одинаковый No202.

Замена подшипника

Для работы вам понадобятся: крестовая и плоская отвертки, ключи на 8 и 10, торцевые ключи 8 и 24, молоток. Для начала понадобится снятие генератора автомобиля Лада Приора, а далее соблюдая последовательность:

  • Снимаем регулятор напряжения.
  • Снимите крышку генератора и выньте из него статор.
  • Используя накидной ключ открутите гайку, удерживающую вал от проворачиваний.
  • Снимаем шкив с пружинной шайбой вала ротора генератора.
  • Выпрессуйте из подшипника вал ротора.
  • Выверните 4 винта, удерживающие упорную шайбу подшипника.
  • Используя торцевой ключ 24 и молоток впрессовываем подшипник.

Сборка производития в обратном порядке, начиная с запрессовки нового подшипника в крышку генератора.

Ремень генератора — артикул цена, как натянуть

В магазинах вы можете найти 2 типа ремня для автомобиля Лада Приора 6рк1115 и 6рк1125. Чтобы не ошибиться выбором осмотрите старый ремень, возможно там сохранился размер. Если размера нет — берите 2 ремня, с учетом возможности вернуть один из них.

  • 6рк1115 — ориентировочная цена 242 р;
  • 6рк1125 — ориентировочная цена 345 р;

Как натянуть ремень генератора

При проверке, натянут ли ремень на автомобиле Приора, учтите, что метки нанесены на шкивы распредвалов. Проверните коленвал до совпадения отметок шкивов распредвалов с вырезами на обратной стороне привода.

При нормальном натяжении ГРМ, выступ внутренней втулки ролика натяжилителя должен совпадать с проемом наружной обоймы. Если ремень в нормальном состоянии, и метки не совпадают на 1/2 от ширины вылета, следует отрегулировать натяжение.

  1. Ослабьте болт, удерживающий натяжной ролик.
  2. Добейтесь точного совпадения выреза ролика с выступом с обратной стороны втулки ролика.
  3. Ключом 15 затяните болт крепления ролика натяжилителя.
  4. Проще говоря, для натяжения ремня, ролик генератора нужно провернуть в обратную сторону часовой стрелки.

Причины замены ремня на Приоре и как его поменять

Поликлиновый ремень генератора Лада Приора 2170 с кондиционером имеет размер 742 мм, без кондиционера с гур — 1125 мм. Его каждый раз необходимо заменять после 60000 км пробега автомашины, или через два года после его установки. При износе ремня ГРМ может произойти встреча клапанов с поршнями, что приведет к ремонту двигателя. Неплановая замена ремня генератора автомобиля Лада Приора 16 клапанов с кондиционером может потребоваться в следующих случаях:

  • расслоение или трещины резиновой поверхности;
  • складки и трещины внутренней поверхности зубцов;
  • расслоение торцевой поверхности;
  • следы технических жидкостей на поверхности ремня;
  • длительная работа перетянутого ремня.

Ремонт генератора Valeo, и установка шкива генератора от 2110 на Renault 19

Ремонт генератора Valeo, и установка шкива генератора от 2110 на Renault 19

Лампочка зарядки последнее время начала иногда отбывать морзянку, заменил щетки. Хорошо подошли вазовские, только слегка обработанные по

толщине. Проблема исчезла, не на долго, разобрав генератор оказалось токосъемные кольца протерло до пластмассы первоначально фото не сделал, это уже в процессе демонтажа

Перед демонтажем прозваниваем, какое кольцо соответствует какому проводу и намечаем(записываем)

Есть два варианта реанимации, бюджетный или за ни имением «графини» и правильный
Первый, с якоря генератора ваза (классики) кольца по посадочному размеру подходят исключительно(17мм), а внешний нужно сточить до 30мм, у ваза 32мм

Правильный, если есть в наличии купить родные кольца, цена оказалась в районе 3$

Дальше с помощью тисков(пресса) напрессовываем кольца, при этом соблюдаем «полярность» какой провод на какое кольцо…

Далее пайка, установка нового подшипника (nsk) оказался дороже колец 3$+, по-хорошему, отдаем токарю, на наличие биение колец, и последующему устранению, если такова присутствует…

собираем в кучу и …

Открутил гайки с клеммы В+ и В-, и 4 гайки скрепляющие корпус, снял пластиковую защиту, рассоединил корпус.

Для того что б снять диодный мост и статор, необходимо распаять три соединения, и открутить 2 гайки и 2 болта на корпусе диодного моста. С обмоток необходимо будет удалить «масляно- пыльный налет, что б улучшить охлаждение обмотки, но очень осторожно что б не повредить изоляцию обмотки и нельзя использовать растворители (я использовал щеточку из тонкой лески)

Снимаем шкив и извлекаем якорь

Визуально оцениваем качество пайки диодов, у меня один был отпаян

Дальше проверяем диоды, один контакт тестера на алюминиевый радиатор, на котором крепится три диода, а второй на точку припоя диода (принцип проверки прост, в одну сторону он проводит ток, меняем провода от тестера местами не должен проводить ток, если проводит при смене проводов, или не проводит в обоих случаях – значит диоду капут) так проверяем остальные два на первом радиаторе, затем переходим на второй радиатор.

Диоды целые, на всякий случай пропаял все точки.

Проверяем качество пайки и здесь, А — отмечено место подпайки щеток

Не знаю зачем эти сквозные отверстия, я в них нарезал резьбу, получиться принцип съемника якоря на будущие

Проверка якоря, межу медными кольцами должно звониться, а между кольцом и корпусом нет.

Также с статором, между обмотками должно звониться с одинаковым сопротивлением, а между обмоткой и корпусом нет.

Вот из чего он состоит

При сборке будьте внимательны, не забудьте первым поставить текстолитовую шайбу на плюсовой болт, в противном случае, можно спалить генератор и не только

НЕ РЕКОМЕНДУЕТСЯ К ПОВТОРЕНИЮ ЗАМЕНА РОДНОГО ШКИВА НА ВАЗовский! (кроме как до сервиса 100км дотянуть) В ВИДУ ОТСУТСТВИЯ ОБГОННОЙ МУФТЫ ПРОИЗОЙДЕТ «ПЕРЕСКАКИВАНИЕ» ремня и его РАЗРУШЕНИЕ, С ПОСЛЕДУЮЩИМ ЗАТЯГИВАНИЕМ ОБРЫВКОВ ПОД ВЕДУЩУЮ ЗВЕЗДУ ПРИВОДА ГРМ

Значит, совсем достал меня шорох из-под капота, начал было подозревать даже выжимной… Однако запах горелой резины в пробках убедил меня обратить свой взор на генератор, его подшипники и шкив. Скинул ремень доп оборудования и вынес приговор — подшипники генератора. Было обеденное время, снял генератор, принес в мастерскую и стал разбирать.
Скажу сразу, генератор BOSCH.

Первым препятствием стало снятие шкива с вала генератора. В ходе творческих поисков было придумано такое приспособление:

снятие шкива генератора

Внутрь гайки вставляется гайка на 27, затем в вал вставляется шестигранник на 8, шестигранник держится ключом, или головкой, а гайка поворачивается против часовой стрелки, и выкручивается таким образом. Генератор при этом надо зажать в тисках нежно (а не как на картинке у меня). Гайка откручивается, шкив снимается. Во время этой процедуры я понял, что попал еще на шкив. Ибо он сильно люфтил в радиальной плоскости, и задевал корпус генератора, даже протер небольшие канавки снизу.

Дальше следует разборка генератора, откручиваются все что можно открутить снизу (или сзади) — плюсовые контакты, крышка, диодный мост, реле регулятор с щетками, снимается и кладется рядом. Хотя собственно оно не реле как таковое, а схема на 3 транзисторах, но для краткости пусть будет по старинке- реле регулятор.

Далее, откручиваются 4 болта, скрепляющие половинки генератора, и нижняя (задняя) часть с диодным мостом снимается с ротора. Можно слегка помочь себе отверткой, усилие там есть, но небольшое.

Дальше надо открутить 4 винта с потайной головкой со стороны шкива. Они крепят упорную пластину переднего подшипника. После этого берем трехлапый съемник подходящего размера, лапами хватаем под переднюю крышку, упором упираемся в вал, и стягиваем крышку с подшипника.

После этого у нас будет такая картина

Теперь можно осмотреть подшипники. Задний (маленький) менять не стал, признаков износа обнаружено не было. А вот передний, был изношен в хлам просто. Подшипник был куплен от «десяточного» генератора, вологодский (VBF) за 110 рублей. Каталожный номер его 6303, он же 180303.
Задний подшипник вроде 6003, в отличие от «десяточного», который 6202. Разница во внутреннем посадочном диаметре, у нашего -17 мм, внешний 35. У 6202 внутренний 15 мм, внешний тоже 35.

Заодно был куплен шкив генератора 2110 17мм. Там 2 разновидности, 17 и 15, вот 17 — наш размерчик. А также, купил «ремкомплект крышки генератора 2110», но он не пригодился.

Основной секас был со снятием переднего подшипника. Сверху него находится дистанционная шайба, порядком приржавевшая.
Съемником подлезть под нее было невозможно, вместе с подшипником она не полезла, поэтому пришлось ее аккуратно сбить.
К сожалению фотографий этого процесса, нет, ибо к этому моменту телефон был поставлен на зарядку, но попробую описать словами. Облил ее жидкостью WD40, с помощью зубила провернул ее на валу на пару оборотов. Якорь при этом НЕЖНО зажат в тиски через старый ремень. Далее, вбивал зубило между шайбой и подшипником, равномерно и с разных сторон, пока шайба не начала двигаться на снятие. Дальше подцепил ее съемником и снял.
Подшипник съемнику не поддался и был варварски надпилен отрезной машинкой, не повредив, однако при этом вал. Надпиленный подшипник снялся легко.

Теперь можно и приступить к сборке.

Подшипник запрессовывается с внутренней стороны передней крышки генератора подходящей оправкой за внешнее кольцо обоймы легкими постукиваниями молотка, и крышка подшипника ставится на место. Хотел поставить крышку из рем комплекта, но она не подошла по размерам, да и сама была какая-то хлипкая.

сверху-родная крышка, снизу 2 из ремкомплекта

А вот так выглядит собранная конструкция:

подшипник на месте, крышка закручена

Дальше не менее интересный процесс напрессовки подшипника с крышкой на вал. Якорь зажимается в тиски, опирается на нижний торец, крышка ставится сверху, и через кусок трубы опирающийся на внутреннее кольцо обоймы НЕЖНО напрессовывается на вал. Под нижнюю часть вала лучше подложить что-нибудь мягкое, я использовал кусок толстой резины. Затем сверху так же аккуратно ставится родная дистанционная шайба. А если будет использоваться шкив от 2110, то нужна еще одна шайба толщиной 2-3 мм и внутренним диаметром 17мм. Наружный диаметр не критичен, 25 миллиметров вполне достаточно.

Дальше, ставим заднюю крышку. Подшипник там садится в пластмассовую деталь, служащую одновременно экраном для щеток.

Следует обратить внимание, что крышки смыкаются только в одном положении.
Собираем всю заднюю часть… реле регулятор, крышку. Кстати имеет смысл обратить внимание на щетки и кольца. Щетки у меня еще очень даже ничего:

щетки и реле-регулятор

колечки. выработка присутствует, но некритично

Дальше ставим шкив… Родной покупать за 3.8 к меня жаба удушила, не оригинал ждать 3 дня, и отдавать 1.8 к тоже жаба задушила. Да и вообще пишут что на фирменных СТО Рено ставят не прорезиненные, обычные шкивы «нового образца».

Так зачем же отдавать свои кровные непонятно за что? Поэтому, при покупке подшипников я спросил посмотреть «шкив генератора 2110».

шкивы генератора: справа 2110, слева родной

По ширине, высоте и количеству ручейков он совпал, поэтому 120 р за него отдал с удовольствием. Заодно купил «ремкомплект шкива» -в него входили гайка и 2 шайбы, одна потолще, другая по тоньше.
Та шайба что по тоньше как раз и сыграла роль дополнительной дистанционной шайбы. А гайка вот не пригодилась, не подошла по резьбе. Пришлось отрезать от родной примерно 17 миллиметров, чтобы она прижала шкив не «ножкой», а широкой частью. Стала она вот такой

Ремень генератора Приора

Предисловие

Каждый владелец автомобиля встречался с такой проблемой, как скрип и пробуксовка ремня генератора при включении фар, кондиционера или же при езде на автомобиле в сырую погоду. В большинстве случаев, чтобы решить данную проблему, достаточно лишь подтянуть ремень и все встанет на свои места, скрип и пробуксовка исчезнет.

Бывают моменты, когда подтяжка не помогает и приходится производить замену ремня и тут у владельцев Приор появляется вопрос, а какого же размера ремень устанавливается именно на мою машину?

Ремень генератора в автомобиле Лада Приора может изготавливаться в нескольких размерах в зависимости от комплектации автомобиля.

В данной статье речь пойдет о ремнях генератора на автомобиль Лада Приора. Ниже подробно рассказывается о размерах ремня, об их производителях, которым с легкостью можно довериться, и конечно же о процессе замены ремня генератора.

Размеры ремня

На Приору устанавливается поликлиновый ремень генератора различных размеров в зависимости от комплектации автомобиля. Чем больше дополнительного оборудования установлено на автомобиле, тем больше будет длинна ремня.

Ниже приведена таблица с размерами ремня генератора Лады Приоры.

Доп. оборудование Номер ремня Длинна, (мм) Примечание
С ГУР 6PK1115 1115
С кондиционером Panasonic 6PK1125 1125 Отличается от ремня Halla
Без ГУР и без кондиционера 6PK742 742 Ремень от ВАЗ 2110
С кондиционером Halla 6PK1115 1115 Отличается от ремня Panasonic
С кондиционером и ГУР-ом 6PK1420 1420

Отличия ремней генератора в Приорах с кондиционером обусловлено тем, что у них разные крепления насосов кондиционера, что значительно повлияло на размеры самого ремня.

Как понять, какой кондиционер установлен на вашем автомобиле, читайте подробнее в нашей статье тут.

Лучшие ремни генератора на Приору

Срок службы ремня генератора на автомобиле Лада Приора доходит до 60 000 км, но довольно часто после замены ремня он начинает свистеть. После подтяжки свист уходит, но появляется снова, до тех пор пока натяжной ролик уже не сможет натянуть ремень. Это обуславливается тем, что на автомобиле используется не качественный ремень.

Ниже в таблице указаны лучшие и качественные ремни генератора.

Цена и размеры раменей генератора Приоры

Производитель Размер Цена, (рублей)
Gates 742, 1115, 1125 400-800
Dayco 742, 1115, 1125 600-800
Luzar 742, 1115, 1125, 1420 350-700
Lada 742, 1115, 1125, 1420 500-800

Признаки замены ремня

Признаки по которым рекомендуется заменить ремень генератора, представлены в списке ниже. Не рекомендуется отправляться в дальнее путешествие, например летом на море, с уже износившемся ремнем, так как замену в полевых условиях ремня генератора на Приоре провести довольно проблематично.

Список признаков:

  • Свист ремня;
  • Порезы и трещины;
  • Расслоение;
  • Сухость;
  • Видны торчащие нитки;

При наличии такие факторов на вашем ремне его желательно в скором времени заменить.

Замена

Замена ремня генератора процесс не сложный, но требующий наличие специального инструмента для проведения работы. В процессе замены необходимо вывешивать двигатель и откручивать правую опору двигателя.

Необходимый инструмент:

  • Трещотка с головкой Torx E10;
  • Ключ на 13мм, 17мм;
  • Домкрат;
  • Полено;

Процесс замены

  • Откручиваем ролик натяжения ремня генератора ключом на 17 мм;

  • Ослабляем крепления генератора ключом на 13мм;

  • Откручиваем крепление опоры двигателя к кузову с помощью головки Е10;

  • Поднимаем домкратом автомобиль и снимаем колесо;
  • Полено упираем в картер и немного опускаем домкрат, для того чтобы появился небольшой зазор между опорой и кузовом, в который необходимо протиснуть новый ремень, предварительно демонтируя старый ремень;

  • Снова поднимаем домкрат, убираем полено, устанавливаем колесо и производим сборку в обратной последовательности

Видео по замене

Яков Кузнецов/ автор статьи

Приветствую! Я являюсь руководителем данного проекта и занимаюсь его наполнением. Здесь я стараюсь собирать и публиковать максимально полный и интересный контент на темы связанные ремонтом автомобилей и подбором для них запасных частей. Уверен вы найдете для себя немало полезной информации. С уважением, Яков Кузнецов.

Понравилась статья? Поделиться с друзьями:
NEVINKA-INFO.RU
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
