Цилиндр сцепления рабочий 21214 2011 год

Устанавливается на автомобили классического семейства Chevrolet Niva, НИВА и их модификаций.

Цилиндр сцепления рабочий 21214 2011 год

Цилиндр сцепления рабочий на ВАЗ Нива, Классика, Нива Шевроле

  • Производитель: АвтоВАЗ
  • 0 отзывов
  • Описание
  • Характеристики
  • Видео
  • Доставка
  • Оплата
  • Отзывы <0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Уважаемые покупатели, во избежание ошибок при отправке рабочего цилиндра сцепления, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля.

Основными составными частями в гидравлической системе являются цилиндры. Они называются главный и рабочий цилиндр сцепления ВАЗ 2123, находиться под постоянной нагрузкой и прямо влияют на безопасность движения.

Особенностью рабочего цилиндра сцепления 2123 является высококачественный корпус из алюминиевого сплава со специальной конструкцией поршня и уплотнительных манжет.

Рабочий цилиндр привода сцепления предназначен для обеспечения передачи усилия от педали на выжимную вилку механизма сцепления, через шток главного цилиндра к рабочему цилиндру, соединенных между собой трубкой высокого давления.

1 — муфта выключения сцепления; 2 — шаровая опора; 3 — вилка выключения сцепления; 4 -чехол вилки выключения сцепления; 5 — болт крепления кронштейна; 6 – кронштейн Кронштейн ВАЗ 2123 рабочего сцепления Арт. 2123-1602492 ; 7 — рабочий цилиндр; 8 — штуцер для прокачки

При нажатии на педаль, в действие приводиться шток главного цилиндра, на конце которого установлен поршень с масло-бензо-стойкой манжетой. Поршень передает давление на гидравлическую жидкость, тем самым обеспечивая воздействие, которое передается по трубке на поршень рабочего цилиндра. Он гидравлическое усилие преобразовывает в механическое движение вилки выключения, которая в свою очередь передвигает выжимной подшипник, который и выжимает диск сцепления ВАЗ 2123.

1 — корпус; 2 -транспортная заглушка; 3 -штуцер; 4 — колпачок штуцера; 5 — толкатель вилки выключения сцепления; 6 — чехол защитный; 7 — кольцо стопорное; 8 — поршень; 9 — манжета поршня; 10 — чашка пружины; 11 — пружина

Особый алюминиевый сплав со специальным наполнителем алюминиевого рабочего гидроцилиндра сцепления, значительно превосходит по своим техническим характеристикам чугунные.

— алюминиевый гидроцилиндр более коррозиеустойчивый, что значительно увеличивает долговечность, особенно в сложных климатических условиях;

— особые свойства алюминия позволяют применять специальные износокомпенсирующие уплотнительные манжеты из резины стандарта EPDM, что делает гидроцилиндр более надежными;

В гидравлической системе применяется тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.

Другие артикулы товара и его аналогов в каталогах: 21230160251001.

ВАЗ 2123, ВАЗ 21214, 2131.

Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить цилиндр рабочий сцепления на автомобиле семейства Chevrolet Niva.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Уважаемые покупатели и посетители ! Обращаем Ваше внимание что Мы отправляем заказы из города Тольятти !

Перед отправкой тчательно проверим, бережно упакуем и быстро доставим на Почту России или в транспортную компанию !

Удачных Вам покупок !

Уважаемые посетители и покупатели обращаем Ваше внимание какими способами можно оплатить заказы

Оплатить любой кортой на сайте за заказ и доставку. Есть так же Вариант оплатить только за заказ — а за доставку оплатить при получении товара

Если Вы желаете оплатить заказ при получении товара то Вам мы сможем отправить только Почтой России — Наложенным платежом. Просим Вас только оплатить доставку.

Сцепление — устройство

На иллюстрациях показано устройство сцепления до 2009 г. и после.
С 2009 года на автомобили Lada 21214М устанавливают привод сцепления с автоматической компенсацией износа фрикционных накладок ведомого диска.

Сцепление и его гидропривод (до 2009 г)

Устройство сцепления (после 2009 г)

Рабочий цилиндр и вилка выключения сцепления автомобиля с 2009 года выпуска:
1 — подшипник выключения сцепления; 2 — шаровая опора; 3 — вилка выключения сцепления; 4 — чехол вилки выключения сцепления; 5 — болт крепления кронштейна; 6 — кронштейн крепления рабочего цилиндра; 7 — корпус рабочего цилиндра; 8 — клапан выпуска воздуха

Сцепление – однодисковое, сухое, с центральной нажимной пружиной диафрагменного типа. Оно расположено в алюминиевом картере, прикрепленном болтами к блоку двигателя и конструктивно объединенном с коробкой передач. Привод сцепления – гидравлический.

Кожух сцепления соединен с маховиком шестью болтами. В маховике имеются три штифта, которые при установке входят в соответствующие отверстия кожуха, центрируя его. Тремя парами упругих стальных пластин с заклепками кожух соединен с нажимным диском. Другими тремя пластинами кожух соединен с упорным фланцем, обращенным к подшипнику выключения сцепления («выжимному»). Этот узел в сборе («корзина» сцепления) отбалансирован на стенде, поэтому заменять его следует целиком. Замена необходима при сильном износе поверхности нажимного диска или «осадке» пружины.

Ведомый диск в сборе с пружинным демпфером крутильных колебаний установлен между маховиком и кожухом сцепления и может перемещаться по шлицам первичного вала коробки передач. Диск заменяют при биении в зоне накладок более 0,5 мм, их растрескивании, задирах или неравномерном износе, а также, если расстояние от поверхности накладки до заклепок менее 0,2 мм.


На новых Нивах, сцепление размерности 200 мм заменено на новое, усиленное размерности 215 мм, производства фирмы Valeo, аналогичное используемому на автомобилях Chevrolet Niva. Подтверждено почти двукратное увеличение ресурса до 120 тыс. км.

Подшипник выключения сцепления установлен на муфте, которая при включении-выключении сцепления перемещается по направляющей втулке, воздействуя на упорный фланец диафрагменной пружины. При выключенном сцеплении между подшипником и упорным фланцем должен быть зазор, который определяется свободным ходом толкателя вилки выключения сцепления . Подшипник не требует обслуживания и смазки. Его заменяют в случае повышенного шума при включении сцепления.

Вилка выключения сцепления – стальная штампованная, находится в картере сцепления и качается на шаровой опоре (под нее на вилке выштамповано углубление). К шаровой опоре вилка поджимается пластинчатой пружиной (приклепанной в средней части вилки). Концы вилки упираются в муфту подшипника выключения сцепления и поджимаются к ней фигурной пружиной. Отверстие для вилки сцепления в картере закрыто резиновым гофрированным чехлом. Вилка постоянно поджимается к толкателю рабочего цилиндра оттяжной пружиной.

Педаль сцепления подвешена на оси в кронштейне. Для облегчения усилия при включении сцепления на ее верхнем конце закреплена сервопружина. Для гарантированного возврата педали в исходное положение служит возвратная пружина (более слабая). Педаль шарнирно соединена с толкателем, который входит в выемку поршня главного цилиндра сцепления. Главный цилиндр закреплен в моторном отсеке на двух шпильках, приваренных к кронштейну педалей. Главный цилиндр соединен стальной трубкой и резиновым шлангом с рабочим цилиндром, закрепленным на картере сцепления двумя болтами. При нажатии на педаль поршень главного цилиндра сжимает жидкость, поршень рабочего цилиндра выдвигается и через толкатель воздействует на вилку выключения сцепления. При отпускании педали вилка под действием оттяжной пружины давит на толкатель, возвращая поршни в исходное положение.

В гидроприводе сцепления используется тормозная жидкость DOT-3 или DOT-4. Ее запас находится в бачке, соединенном с главным цилиндром резиновым шлангом. Под крышкой бачка находится резиновая гофрированная диафрагма, изолирующая полость бачка от атмосферной влаги и пыли. Для прокачки гидропривода (при замене его деталей или смене жидкости) предусмотрен штуцер на рабочем цилиндре.

Видео

Замена рабочего цилиндра сцепления нива 21214

Внимание! Работу проводим на смотровой канаве или подъемнике.

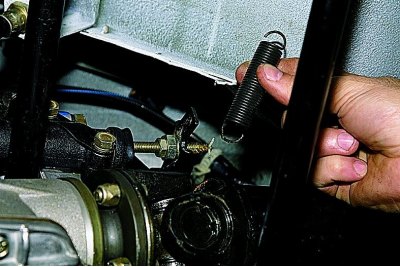

Снимаем оттяжную пружину.

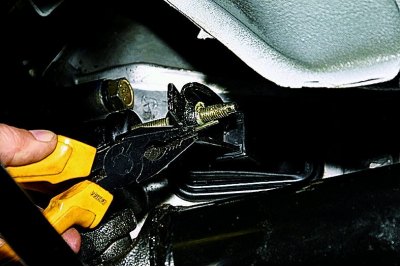

Пассатижами вынимаем шплинт из отверстия в толкателе.

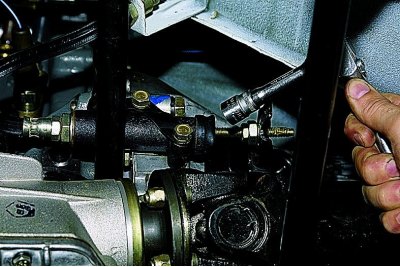

Головкой «на 13» отворачиваем два болта крепления рабочего цилиндра к картеру сцепления.

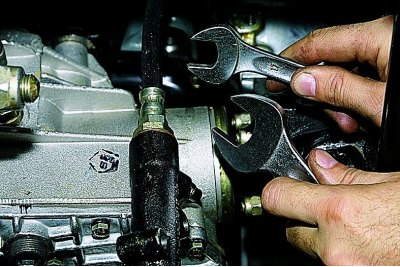

Ключом «на 22» поворачиваем цилиндр за пробку корпуса, удерживая ключом «на 17» наконечник шланга.

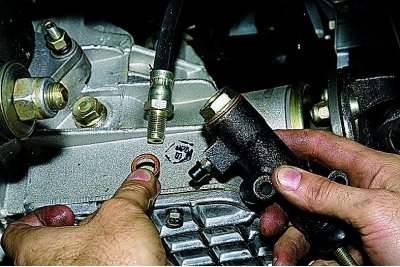

Разъединяем рабочий цилиндр и шланг – соединение уплотнено медным кольцом.

Устанавливаем рабочий цилиндр в обратной последовательности. Прокачиваем гидропривод (см. Прокачка гидропривода сцепления).

Неисправности сцепления при которых нужно заменить или ремонтировать рабочий цилиндр рассмотрены в статье – «Особенности сцепления».

Регулировка сцепления рассмотрена в статье – «Регулировка сцепления»

Снятие рабочего цилиндра гидропривода сцепления

Работу проводим на смотровой канаве или подъемнике.

Снимаем оттяжную пружину.

Пассатижами вынимаем шплинт из отверстия в толкателе.

Головкой «на 13» отворачиваем два болта крепления рабочего цилиндра к картеру сцепления.

Ключом «на 22» поворачиваем цилиндр за пробку корпуса, удерживая ключом «на 17» наконечник шланга.

Разъединяем рабочий цилиндр и шланг – соединение уплотнено медным кольцом

Устанавливаем рабочий цилиндр в обратной последовательности. Прокачиваем гидропривод (см. Прокачка гидропривода сцепления)

Ремонт рабочего цилиндра сцепления

Выверните пробку, снимите защитный колпачок 3 вместе с толкателем 4, выньте поршень и разберите его, предварительно сняв стопорное кольцо 11.

После разборки аккуратно промойте и проверьте все части, как это указано для главного цилиндра. Не допускается установка деформированного толкателя 3

После проверки приступите к сборке (порядок, обратный разборке), смазывая детали жидкостью для гидропривода.

Инструменты:

  • Вороток под торцевую насадку 3/4
  • Насадка на вороток 13 мм
  • Гаечный ключ накидной прямой 13 мм
  • Гаечный ключ рожковый 17 мм

Детали и расходники:

  • Рабочий цилиндр сцепления
  • Защитный чехол
  • Тормозная жидкость

Примечание:

Рабочий цилиндр снимайте для замены или ремонта при неполном выключении сцепления, вызванном утечкой жидкости.

Работу проводим на смотровой канаве или эстакаде.

1. Накидным ключом «на 13» отворачиваем два болта крепления кронштейна рабочего цилиндра к картеру сцепления.

2. Снимаем кронштейн, рабочий цилиндр и его прижимную пластину, установленную выпуклой стороной к цилиндру.

3. Вынимаем из цилиндра толкатель вилки выключения сцепления.

4. Разъединяем защитный чехол и толкатель. Если чехол поврежден, заменяем его новым.

5. Ключом «на 17» ослабляем затяжку нижнего наконечника шланга и, вращая рабочий цилиндр, отворачиваем его от шланга.

6. Соединение шланга и цилиндра уплотнено медной шайбой.

7. Устанавливаем рабочий цилиндр в обратной последовательности.

Примечание:

Если при установке рабочего цилиндра шланг оказался чрезмерно закручен, необходимо ослабить затяжку штуцера трубки подвода жидкости в верхнем наконечнике шланга, как описано здесь. Затем поворотом верхнего наконечника шланга необходимо устранить закрутку шланга и затянуть штуцер.

8. Прокачиваем гидропривод сцепления, как описано здесь.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: Chevrolet niva устройство, эксплуатация, обслуживание и ремонт. Издательство «За рулём».

Замена рабочего цилиндра сцепления ваз 21213

Рабочий цилиндр сцепления — замена

На автомобилях до 2009 г.

Снимаем оттяжную пружину.

Пассатижами вынимаем шплинт из отверстия в толкателе.

Головкой «на 13» отворачиваем два болта крепления рабочего цилиндра к картеру сцепления.

Ключом «на 22» поворачиваем цилиндр за пробку корпуса, удерживая ключом «на 17» наконечник шланга.

Разъединяем рабочий цилиндр и шланг – соединение уплотнено медным кольцом.

Устанавливаем рабочий цилиндр в обратной последовательности. Прокачиваем гидропривод .

На автомобилях после 2009 г.

Работу проводим на смотровой канаве или эстакаде.

Накидным ключом или головкой «на 13» отворачиваем два болта крепления кронштейна рабочего цилиндра к картеру сцепления.

Снимаем кронштейн, рабочий цилиндр с толкателем и прижимную пластину цилиндра.

Обратите внимание — прижимная пластина установлена выпуклой стороной к цилиндру.

Вынимаем из цилиндра толкатель.

Если защитный чехол поврежден, заменяем его новым.

Ключом «на 17» ослабляем затяжку нижнего наконечника шланга и, вращая рабочий цилиндр, отворачиваем его от шланга. В случае вытекания жидкости из привода, подставьте ёмкость.

Соединение шланга и цилиндра уплотнено медной шайбой. Не потеряйте её.

Устанавливаем рабочий цилиндр в обратной последовательности.

Если при установке рабочего цилиндра шланг оказался чрезмерно закручен, необходимо ослабить затяжку штуцера трубки подвода жидкости в верхнем наконечнике шланга. Затем поворотом верхнего наконечника шланга необходимо устранить перекручивание шланга и затянуть штуцер. Прокачиваем гидропривод сцепления.

Снятие, замена, установка главного и рабочего цилиндров гидропривода сцепления

Справочник

Метки

Снятие, замена, установка стабилизатора поперечной устойчивости

Снятие, замена, установка ремня привода ГРМ

Снятие, замена, установка пружины амортизатора задней подвески

Осмотр, проверка рулевого управления

Снятие, замена, установка коленвала и его вкладышей

Симптомы: плохо работает сцепление, следы рабочей жидкости на корпусах цилиндров выключения сцепления.

Возможная причина: неисправен главный или рабочий цилиндр гидравлического привода выключения сцепления.

Инструменты: набор гаечных ключей, набор головок, набор отверток, пассатижи.

Для того чтобы осуществить замену главного цилиндра гидравлического привода выключения сцепления, выполните следующие операции:

1. Отсоедините минусовой провод от аккумуляторной батареи.

2. Осушите бачок гидравлического привода выключения сцепления, используя резиновую грушу или же медицинский шприц.

Цилиндр сцепления ВАЗ 2123, 21214, 2131 рабочий

Уважаемые покупатели, во избежание ошибок при отправке рабочего цилиндра сцепления, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля.

Основными составными частями в гидравлической системе являются цилиндры. Они называются главный и рабочий цилиндр сцепления ВАЗ 2123, находиться под постоянной нагрузкой и прямо влияют на безопасность движения.

Особенностью рабочего цилиндра сцепления 2123 является высококачественный корпус из алюминиевого сплава со специальной конструкцией поршня и уплотнительных манжет.

Рабочий цилиндр привода сцепления предназначен для обеспечения передачи усилия от педали на выжимную вилку механизма сцепления, через шток главного цилиндра к рабочему цилиндру, соединенных между собой трубкой высокого давления.

1 — муфта выключения сцепления; 2 — шаровая опора; 3 — вилка выключения сцепления; 4 -чехол вилки выключения сцепления; 5 — болт крепления кронштейна; 6 – кронштейн

Кронштейн ВАЗ 2123 рабочего сцепления Арт. 2123-1602492
; 7 — рабочий цилиндр; 8 — штуцер для прокачки
При нажатии на педаль, в действие приводиться шток главного цилиндра, на конце которого установлен поршень с масло-бензо-стойкой манжетой. Поршень передает давление на гидравлическую жидкость, тем самым обеспечивая воздействие, которое передается по трубке на поршень рабочего цилиндра. Он гидравлическое усилие преобразовывает в механическое движение вилки выключения, которая в свою очередь передвигает выжимной подшипник, который и выжимает диск сцепления ВАЗ 2123.

Устройство

Устройство узла ничем не отличается от установленных на других моделях машин АвтоВАЗа. Рабочий цилиндр сцепления (РЦС) состоит из следующих частей:

  • Корпус.
  • Штуцер для прокачки жидкости.
  • Поршень с тарелкой и уплотнительными кольцами.
  • Толкатель.
  • Пыльник (колпачок).
  • Шайба.
  • Пружина.

РЦС установлен рядом с вилкой и работает следующим образом:

  • Водитель выжимает педаль.
  • Толкатель смещает поршень главного цилиндра сцепления, увеличивая давление в магистрали трубопровода.
  • Тормозная жидкость, которой заполнен гидропривод, выталкивает цилиндр и толкатель.
  • Последний перемещает на вилку, которая нажимает на корзину сцепления и разрывает связь между ней и диском.


Когда водитель отпускает перестает давить на педаль, давление в системе падает и поршень с толкателем под действием пружины возвращаются в исходное положение.
Деталь имеет артикул 2123-1602510-01 и продается по цене от 600 рублей.

Замена

Чтобы поменять цилиндр понадобятся тормозная жидкость, вороток с головкой на 13, гаечный ключ на 17. Порядок работы:

  • Ключом на 13 открутить болты, крепящие РЦС к картеру сцепления.
  • Отсоединить от машины пружину, кронштейн и сам рабочий цилиндр.
  • Вынуть толкатель вилки.
  • Демонтировать защитный чехол.
  • Ключом на 17 открутить шланг гидропривода.

Установка РЦС выполняется в порядке, обратном снятию. После монтажа нового или восстановленного РЦС необходимо прока

Важно: если поврежден один лишь пыльник, достаточно заменить только его, не отсоединяя шланг. Артикул детали – 2123-1602518. Стоит пыльник от 45 рублей, но лучше покупать качественные запчасти по цене 140 рублей и выше.

Снятие рабочего цилиндра гидропривода сцепления

Работу проводим на смотровой канаве или подъемнике.

Снимаем оттяжную пружину.

Пассатижами вынимаем шплинт из отверстия в толкателе.

Головкой «на 13» отворачиваем два болта крепления рабочего цилиндра к картеру сцепления.

Ключом «на 22» поворачиваем цилиндр за пробку корпуса, удерживая ключом «на 17» наконечник шланга.

Разъединяем рабочий цилиндр и шланг – соединение уплотнено медным кольцом

Устанавливаем рабочий цилиндр в обратной последовательности. Прокачиваем гидропривод (см. Прокачка гидропривода сцепления)

Цилиндр сцепления рабочий ATE ВАЗ 2101-2107, 2121-2131 /Нива/

  • Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11-00 до 20-00, суббота и воскресенье — выходные дни).
  • Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
  • Гарантируем максимально оперативную отправку оплаченного заказа (в течение 2-4 рабочих дней после поступления оплаты).
  • Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
  • Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

Способы оплаты

Варианты доставки

Варианты самовывоза

Товар добавлен в закладки!

  • Описание
  • Отзывы

ПРИМЕНЯЕМОСТЬ: ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, ВАЗ 2121, 21213, 21214, 2131 (Нива).

Крупнейший производитель автомобильных систем безопасности в мире!

Работа компании разделяется на 2 направления: Continental Temic — электронные компоненты и Continental Teves — один из всемирно известных производителей электронных и гидравлических тормозных систем, систем контроля ходовой части, электронные системы пневматической подвески, датчики.

Continental Teves тесно сотрудничает с Continental Temic в рамках объединенного функционирования компании Continental Automotive Systems (CAS), что позволяет им совместно создавать уникальные решения.

Продукция ATE:

— Тормозные диски — Спортивные тормозные диски (Power Disc) — Тормозные колодки для мотоспорта (Power Pad) — Комплекты тормозных колодок — Ремкомплекты — Главные и рабочие тормозные цилиндры — Главные и рабочие цилиндры сцепления — Тормозные суппорты — Троса ручного тормоза и сцепления — Тормозные шланги

ATE поставляет свою продукцию на конвейер всем крупнейшим производителям автомобилей, среди которых VAG (VW, AUDI, SKODA), FORD, GM, BMW, TOYOTA и т.д.

Замена сцепления на ниве без помощника, в одно лицо

21 Февраль, 2015

Замена сцепления на ниве

Сразу после нового года, 7 января я наконец-то поменял сцепление на ниве, заодно сменил главный и рабочий цилиндры сцепления.

Замена сцепления на ниве и на моноприводе совершенно разные по трудоемкости задачи. Я свое сцепление менял два дня, правда попутно сделав еще много чего. Крайне желательно позвать друга на помощь.

Мне удалось все сделать одному, но в следующий раз постараюсь делать это с помощником.

Итак, начинаем наш нелегкий путь. Замена сцепления на ниве в полтора раза более заморочистое занятие, чем на обычном кредито-переднем приводе. У Нивы есть еще раздаточная коробка и два карданных передачи, все это прикручено между собой и к КПП. На фото видно, что передний кардан уже снят.

Живописный вид на раздатку, далее РК. В принципе до конца откручивать задний кардан смысла нет. Просто открутить от флянца РК и отложить в сторону. Как на фотографии.

Помниться в том году немного писал про промежуточный вал. Он стал причиной схода с трофи-рейда на первомайке. На фотографии новый промвал для 21213 — шрусовый, одна часть его по сути стандартная «граната». Крестовинный старого образца в магазинах не найти, что печально.

Есть на разборах и вроде слышал, что делают неоригинал. Сходу не купил, ездить было надо, взял опять стандартный. Его особенность, что при повреждении обездвиживается автомобиль.

На крестовинном старом промежуточном вале, по рассказам людей можно как-то медленно доехать до места ремонта.

Для того, чтобы снять РК, необходимо сверху освободить рычяги блокировки и пониженной передачи. Для этого снимается весь кожух МКПП. Кожух на больших саморезах, под крестовую отвертку. Под кожухом, прямо из салона видим бублик промвала.

Дальше спускаемся под машину и откручиваем опоры раздатки. Но перед этим шилом, ножницами, чем-то острым обводим положение опор относительно дна. На фото видно след вокруг шпилек — это вот он и есть — метки. Нужно, чтобы поставить раздатку в такое же положение, когда будем ставить ее назад.

Какое сцепление лучше поставить на Ниву, чтобы «установить и забыть»

В этой статье мы расскажем как правильно подобрать сцепление для любой модификации Нивы и где можно приобрести все необходимое с доставкой на дом.

Содержание:

  1. Какое бывает сцепление?
  2. Находим возможные неполадки и устраняем их
    • Неполное включение или пробуксовка
    • Недостаточное выключение
    • Резкие рывки
    • «Проваливается» педаль
  3. Выбираем, что установить на свой внедорожник Шевроле Нива, Нива 2121 и др. Модификации
    • ВАЗ 2121 и другие модификации Нива
    • Шевроле Нива
  4. Зачем устанавливать на ВАЗ 2121 сцепление от Шевроле Нива?
  5. Особенности обслуживания сцепления Нива и рекомендации, как продлить ему жизнь.

Какое бывает сцепление?

Как всегда, поиск оптимальных решений и ответов на вопросы начнём с терминологии. Что такое сцепление? Это промежуточное звено между силовым агрегатом и трансмиссией.

Принцип работы механизма, в общих чертах, заключается в том, что он кратковременно отсоединяет силовой агрегат от КПП. За счёт этого обеспечивается плавность состыковки элементов трансмиссии при переключении передач и гашение колебаний. Механическая КПП таким образом защищена от лишних перегрузок и, соответственно, повышенного износа.

Конструктивно фрикционная муфта, как ещё называют узел, передающий крутящий момент от маховика мотора, имеет целый набор различий. Она бывает электромагнитной, фрикционной и гидравлической.

А ещё «сухой», когда фрикционы работают без смазки и «мокрой», когда рабочие элементы сцепления функционируют в трансмиссионном масле. Различают постоянно и непостоянно замкнутые механизмы, а также одно, двух или многодисковые конструкции сцепления.

Наконец, этот элемент может быть с центральной пружиной или с несколькими пружинами, расположенными вкруг на нажимном диске. Сцепление может быть ещё либо двух, либо однопоточное.

Глубже погружаться в этот океан технологических изысков не станем, поскольку нас интересует, прежде всего, вопрос какое сцепление на Ниву 2121 лучше. Также обратим внимание на этот агрегат авто применительно к внедорожнику Шевроле Нива.

Сцепление бывает: фрикционное (такой механизм передаёт крутящий момент за счет сил трения и является наиболее распространённым), электромагнитное (взаимодействие его элементов подчинено действию магнитного поля), гидравлическое (поток жидкости обеспечивает в такой фрикционной муфте работу её отдельных составляющих).

Находим возможные неполадки и устраняем их

Ниже перечислим основные признаки того, что пора озаботиться поиском решения задачки: сцепление Шеви Нива какое лучше. Наш перечень основных неисправностей данного агрегата, конечно же, не является закрытым, возникают и другие недоразумения, которые могут осложнить жизнь водителю, но они обусловлены частными случаями, а мы приводим наиболее распространённые проблемы:

Неполное включение или пробуксовка

Неполное включение или пробуксовка сцепления должны сразу насторожить водителя. Первый признак такой болезни – при движении на 3-4 передачах отмечается слабая прибавка в скорости при утоплении педали газа, что называется, «в пол». Оставите всё, как есть и спустя некоторое время из-за того, что один диск проскальзывает, и постоянно нагреваются от трения все элементы конструкции, ведомый диск легко поведёт, а нажимной и маховик могут потрескаться.

«Вылечить» такой недостаток можно, отрегулировав ход педали. Может помочь осмотр и, как вариант, заменой ведомого диска:

Недостаточное выключение

Недостаточное выключение сцепления – второй малоприятный фактор. Даже на стоящей машине включение передачи сопровождается ощутимым хрустом? Возможно, педаль «ходит» больше, чем это нужно и данный узел не может полностью выполнить задачу, которая на него возложена, то есть, отсоединить двигатель от КПП. Чтобы не пришлось ремонтировать коробку, лучше обратить внимание на состояние выжимного и качество смазки в сцеплении. В двухдисковом сцеплении бывает, что диски замасливаются и попросту склеиваются. Кроме того, сцепление «ведёт» когда неисправен подшипник первичного вала.

Соответственно может помочь свежая смазка или установка нового выжимного подшипника:

Резкие рывки

Резкие рывки, когда плавно отпускаете педаль, пожалуй, самая неприятная новость. Так о себе обычно дают знать разрушенные фрикционные накладки или покоробленный ведомый диск. Могут оказаться сломанными пружины или же развалился выжимной подшипник.

Ремонт интуитивно понятный – меняем изношенные механизмы, а лучше приобретаем сцепление целиком и сразу устанавливаем всё новое. Экономия тут – не самый лучший выбор – по отдельности корзина (нажимной диск) и ведомый диск стоят для Niva Chevrolet примерно столько же, сколько стоит целый новый комплект вместе с выжимным:

«Проваливается» педаль

Это грозит неполным выключением сцепления. Так что, вернитесь по тексту чуть выше. Чтобы исправить ситуацию – прокачайте сцепление, долив свежую «тормозуху», чтобы избавиться от лишних пузырьков воздуха внутри контура.

Какие ещё есть возможные неполадки сцепления?

Механизм сцепления с тросом не будет «размыкать» двигатель и КПП, если оборвёте трос. А если педаль не занимает своё исходное место, значит, отошла пружинка. Ну, а износ выжимного подшипника сам по себе отлично знаком автомобилистами своим характерным «шуршащим» звуком.

Ещё стоит учесть, что на машине с рычажным и тросовым приводом сцепления по мере износа фрикционов, педаль понемногу будет подниматься, в авто с гидравлическим сцеплением об этом просигнализирует бачок, в котором уменьшиться уровень жидкости.

Выбираем, что установить на свой внедорожник Шевроле Нива, Нива 2121 и др. Модификации

Сцепление на Ниву 21213 какое лучше? Добрались до прямого вопроса и попробуем дать на него столь же прямолинейный ответ.

ВАЗ 2121 и другие модификации Нива

На ВАЗ 2121 с самого рождения машины с 40-летней историей и примерно до 2009 года завод устанавливал однодисковое, сухое сцепление с центральной нажимной пружиной диафрагменного типа. Узел помещён в алюминиевом картере, объединённом с коробкой передач. К блоку силового агрегата устройство крепилось болтами. Привод – гидравлический. Его кожух был соединен с маховиком шестью болтами. Это обыкновенное «классическое» сцепление, которое по сей день продаётся в магазинах на старую Ниву его всегда можно приобрести и установить самостоятельно.

Правда, стоит учитывать, что на самые первые машины следует брать, как раз, механизм от ВАЗовской классики:

На более поздние образцы 21213 существует свой улучшенный оригинальный агрегат:

ВАЗовские специалисты со временем серьёзно доработали его. С 2009 года внедорожник обзавёлся усиленным сцеплением Valeo, которое по сей день устанавливают на Ниву.

Важно, что его не следует путать с механизмом того же производства для Нива Шевроле – у них одинаковый ведомый диск, а вот нажимной диск несколько иной, что обусловлено разными приводами сцепления.

И, всё же, совсем честный ответ на вопрос какое сцепление лучше поставить на Ниву 21214 будет таким – ставьте усиленное сцепление иностранного производства. Такое, каким с завода оснащают Ниву Шевроле. Причём, даже для самой старой модели Нива. Раз в жизни можно запастить небольшой долей терпения, вооружиться инструментами и комплектующими, чтобы впоследствии наслаждаться преимуществами, о которых расскажем далее.

Шевроле Нива

Сцепление здесь однодисковое, сухое с центральной диафрагменной пружиной. Привод гидравлический. Сцепление на Ниву Шевроле какое лучше? Не спешите обвинять нас в предвзятом отношении к отечественным запчастям – конструкция зарубежных аналогов отличается в лучшую сторону. Среди комплектов, что служат верой и правдой десятки тысяч километров пробега, прежде всего, выделяется уже упомянутое ранее сцепление Valeo, именно этот поставщик с самого начала сотрудничал с предприятием GM-AVTOVAZ:

Чуть дешевле сцепление фирмы LUK:

Присутствуют и отдельные детали для частичного ребилда этого механизма.

Не уступают аналогам по надёжности и другие предложения, например, готовый набор от фирмы SACHS:

Его, кстати, хвалят бывалые джипперы, которые регулярно совершают вылазки по бездорожью разной сложности. Неплохо о нём отзываются и клиенты SV-PARTS.

Чем они различаются? У SACHS открытый металлический подшипник, а у LUK – закрытый, хотя и пластиковый. У первого лепестки корзины из «пружинной» стали, а у второго «пружинная» сталь лепестков прошла дополнительную термическую обработку. Других тонкостей мы не обнаружили. Эти бренды, в общем-то, широко известны на своём поприще и успели заслужить доверие потребителей. Так что, наш магазин непременно поможет вам подобрать и купить лучшее сцепление на Ниву Шевроле.

Зачем устанавливать на ВАЗ 2121 сцепление от Шевроле Нива?

Вопрос установки «турецкого сцепления» на ВАЗ-21213, давным-давно разрешён. У иностранного производителя есть ряд очевидных преимуществ. В таком комплекте увеличенные диски (диаметр 21,5 см) и маховик с увеличенной рабочей поверхностью. Помимо увеличенной площади рабочих поверхностей оно реально крепче, его сложно перегреть, отсюда ресурс много больше.

Демпфер сцепления Шеви Нива гораздо более мощный. Устанавливаются двойные пружины, центральная часть диска крупнее, да и вся конструкция, в целом, ощущается более внушительной и надёжной. У корзины другое «плечо» диафрагмы, поэтому оно хоть и кажется более жёсткой, на самом деле, сцепление работает мягче. Маховик идёт в комплекте и не требует дополнительной балансировки.

Ездить с мягкой податливой педалью приятно как внутри городских кварталов, так и на деревенской грунтовке. Отсюда очевидный выбор в вопросе сцепление на ВАЗ 21213 какое лучше.

Единственный минус – однозначно придётся менять сцепление в сборе. Родной ВАЗовский механизм попросту не будет работать с иностранной разработкой. Просто берите готовый комплект, спасибо инженерам из Тольятти – картер Нивы легко вмещает чуть более крупные заменители.

Чтобы не тратить время на регулировку сцепления знатоки рекомендуют установить сразу ещё и рабочий цилиндр сцепления от Нивы Шевроле. В ассортименте представлен заводской оригинальный вариант:

Цилиндры сцепления рабочие Шевроле Нива в Москве

Рабочий цилиндр сцепления ВАЗ 2123, 2121,2131, 21214

Техноформ Цилиндр сцепления рабочий техноформ 2123 21230-1602510

Цилиндр сцепления рабочий Sachs 6283600520

Рабочий цилиндр сцепления АВТОВАЗ 2123-1602510 для LADA 2123

Цилиндр рабочий привода сцепления

Цилиндр сцепления рабочий 2123 Шевроле-Нива 2123-1602510

Ремкомплект рабочего цилиндра сцепления LADA 2123-1602518-20 для LADA 2123

Рабочий цилиндр сцепления LADA 21230-1602510-01

Рабочий цилиндр сцепления LADA 2123-1602510 для LADA 2123

Рабочий цилиндр сцепления ВАЗ 2123, 2121,2131, 21214

Цилиндр сцепления рабочий TIGGO/B11 (B11-1602070)

Цилиндр сцепления рабочий TIGGO/B11 (B11-1602070)

БелМаг Цилиндр сцепления главный ВАЗ-2121,2123 (БелМаг)

ОАТ Цилиндр сцепления рабочий ВАЗ-2101-07 в сборе со шлангом (ВИС)

Рабочий тормозной цилиндр левый riginal RG2121-3501179 для LADA 2121, LADA 2123

Цилиндр сцепления рабочий ВАЗ-2123 Riginal

Цилиндр Раб. Сцеп. Для А/М Ваз 2123 Trialli арт. CF923

Рабочий цилиндр сцепления ВАЗ-2131 RusDisk

Рабочий цилиндр сцепления TRW PJA121

Цилиндр рабочий привода сцепления [32mm] FENOX арт. P3202

Цилиндр сцепления рабочий OTAKA,MK (3160131006)

Цилиндр Рабочий Сцепления Luk арт. 511035310

FENOX P2021 Цилиндр рабочий привода сцепления

Цилиндр Главн. Сцеп. Для А/М Ваз 2121 Trialli арт. CF821

Кронштейн рабочего цилиндра сцепления ДААЗ 2123-1602492

Рабочий тормозной цилиндр левый TRIALLI CF 221 для Chevrolet Niva, LADA 2120, LADA 2121, LADA 4×4

PILENGA HYP9835 Цилиндр сцепления рабочий

Цилиндр сцепления главный VISION (1064000071)

Рабочий цилиндр сцепления PILENGA HY-P2123 для LADA 2123

Кронштейн крепления рабочего цилиндра сцепления 2123 Шевроле-Нива 2123-1602492

COK21011 Ремкомплект рабочего цилиндра сцепления

COK22004 Ремкомплект рабочего цилиндра сцепления

Цилиндр сцепления рабочий со штоком Г-3302-2217,3110-31105 дв.402 до2001г.в. Riginal

ОАТ Цилиндр сцепления рабочий ВАЗ-2101-07 в сборе со шлангом (ВИС)

2121-1602610-Цилиндр сцепления главный ВАЗ-2121,2123 ЗАО Аксиома

Рабочий цилиндр сцепления Fenox P2520C3

LADA Цилиндр сцепления рабочий ВАЗ-21214 (URBAN) (10412080/201117/0007767)

FENOX P2701 Подшипник выжимной гидравлический FORD Mondeo III/Galaxy I FENOX P2701

Цилиндр сцепления рабочий MK (1016001310)

Цилиндр сцепления главный PAJERO II -00

ОАТ Кронштейн рабочего цилиндра сцепления ВАЗ-2123 (ДААЗ)

LUK 512005610 Цилиндр сцепления рабочий

TRIALLI CF960 Цилиндр сцепления рабочий

TRIALLI CF924 Цилиндр сцепления рабочий

Рабочий цилиндр сцепления TRIALLI CF 902

Цилиндр сцепления рабочий Г-2410 31029 Riginal

Сцепление в сборе 163FML(200CC)(6 дисков сцепления, лепестки барабана ступенчатые, с 6-ю болтами)

Рабочий тормозной цилиндр правый TRIALLI CF 321 для LADA (ВАЗ), Chevrolet

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
